Symbolnummerierung (Klassischer Modus)

Aktualisiert
gültig für  Version  14 Modus  klassisch



Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie eine Symbolnummerierung im Klassischen Modus an verschiedenen Objekttypen möglich ist.

Bild aus DDS, ein Schalter mit Nummerierung 1, Ein Symbol für einen Deckenauslass mit der Nummerierung 1/1 und Ein Brandmelder mit der Nummerierung 1/1


Troubleshooting

1. Objekte auswählen

  • Markieren Sie einen von Ihnen platzierten Artikel. (1)
  • Öffnen Sie die Funktion Objekte suchen und bearbeiten. (2)

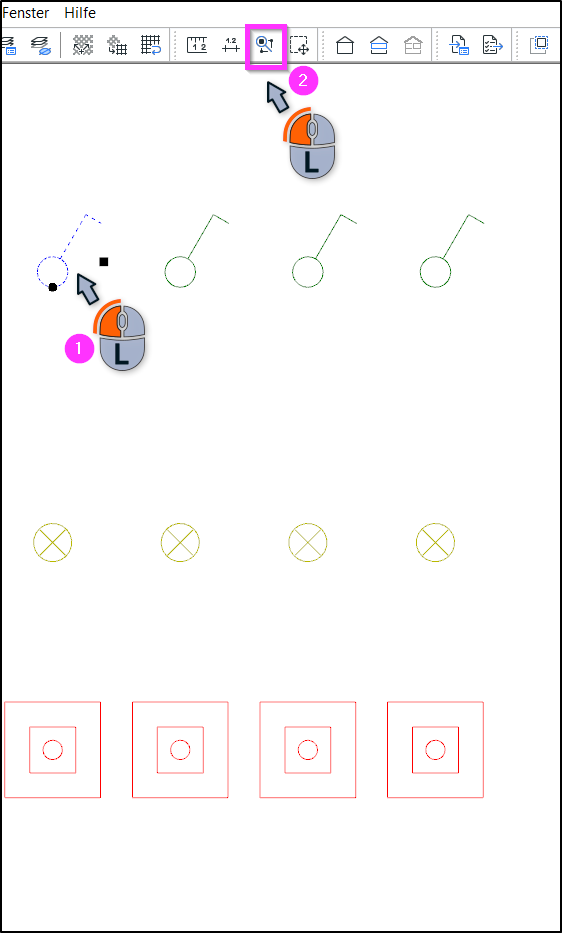

    DDS-Zeichenarbeitsbereich mit Symbolreihe, die die Nutzung der Funktion Objekte suchen an einem Schalter-Objekt demonstriert. Zwei nummerierte Mausgrafiken und ein hervorgehobenes Lupen-Symbol markieren Auswahl und Vergrößerung des ersten Schalters.​

  • Es öffnet sich das Fenster zu der Funktion Objekte suchen und bearbeiten.
  • Wählen Sie rechts im Fenster gleiche Artikelnummer aus.

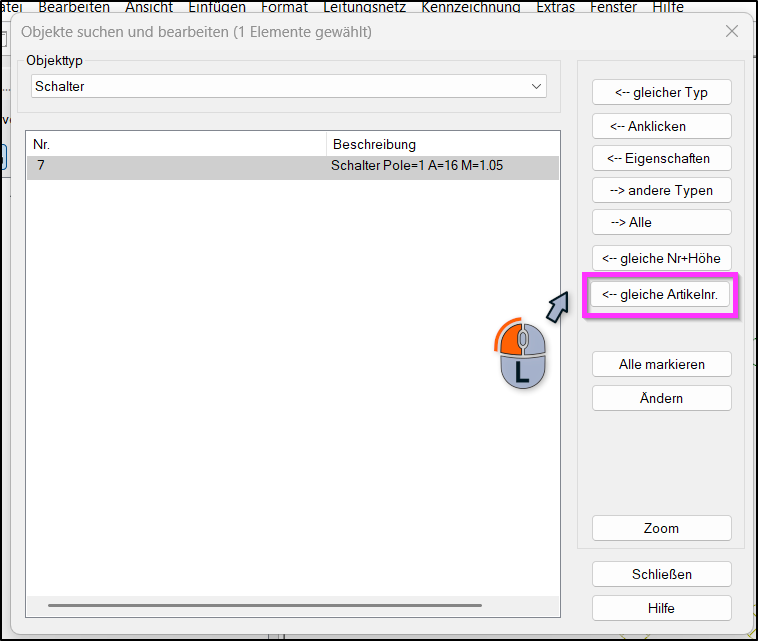

    Dialog „Objekte suchen und bearbeiten“ mit Liste von Schaltern; rechts ist die Schaltfläche „<- gleiche Artikelnr.“ magenta markiert, um alle Objekte mit derselben Artikelnummer auszuwählen.

  • Nun sind alle Artikel mit der gleichen Artikelnummer Ihres zu Beginn markierten Symbols ausgewählt.
  • Wählen Sie jetzt rechts Ändern aus.

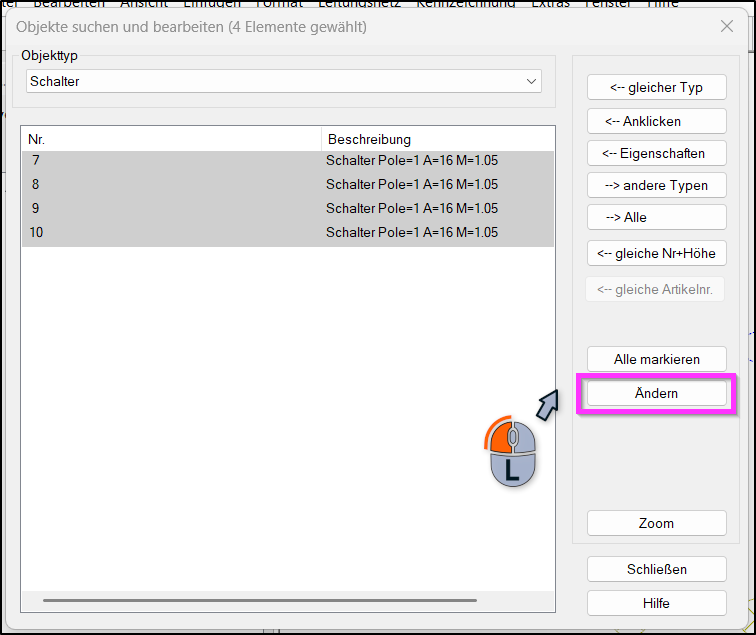

     Dialog „Objekte suchen und bearbeiten“ in Archicad mit ausgewählten Schaltern in der Liste links und hervorgehobener Schaltfläche „Ändern“ rechts, mit Maus-Symbol zum Klicken.



2. Das Eigenschaftenfenster

  • Es öffnet sich das Eigenschaftenfenster, der jeweils ausgewählten Objektgruppe.
  • Bitte navigieren Sie zum Register Nummerierung. (1)
    • Folgende Informationen vorab:
      • Oben Links sehen Sie immer Ihre gerade ausgewählte Objektgruppe (2).
      • Bitte wählen Sie die Option Anzeigen aus, damit Ihre Nummerierung im Modell angezeigt wird (3).
      • Im linken Bereich finden Sie eine Vorauswahl von Objektgruppen. Diese beinhalten bereits vorgefertigte Einstellungen.  (4)
      • Im Bereich Art, füllen Sie das Nummernfeld aus und wählen das Feld hochzählen an. Bei Bedarf können hier Vortext und Trennzeichen ausgewählt werden. (5)
      • Im Bereich Linie, achten Sie bitte darauf, dass Sie bei Länge keinen Wert eintragen. Dies würde Ihre Nummerierung mit Abstand zum Objekt darstellen.  (6)

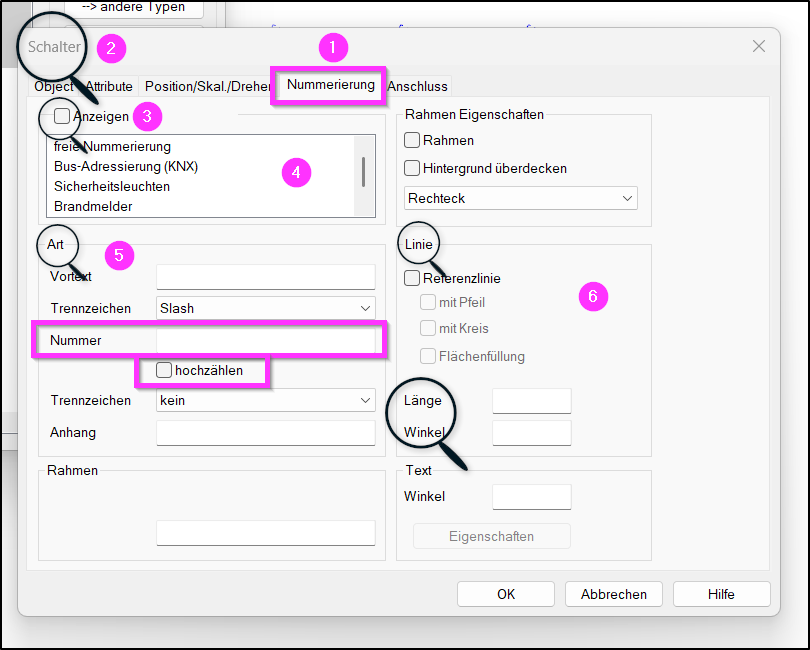

        Dialog „Schalter – Nummerierung“ in dds mit hervorgehobenen Bereichen: Tab „Nummerierung“, Checkbox „Anzeigen“, Liste mit Nummerierungstypen, Feld „Nummer“ mit Option „hochzählen“ sowie Einstellungen für Linie, Länge und Winkel.



3. Symbolnummerierung erstellen

  • Hier das Eigenschaftsfenster zum vorherigen Beispiel.
    • Gibt es in der Vorauswahl Ihre Objektgruppe nicht, so wählen Sie freie Nummerierung aus und passen die Eigenschaften bei Bedarf an. (1)
    • Tragen Sie hier die Zahl ein, mit der die Nummerierung beginnen soll. (2)
    • Bitte beachten Sie, die Symbole werden der Reihe nach nummeriert, in der Sie diese platziert haben. (3)
    • Schließen Sie das Fenster mit OK. (4)

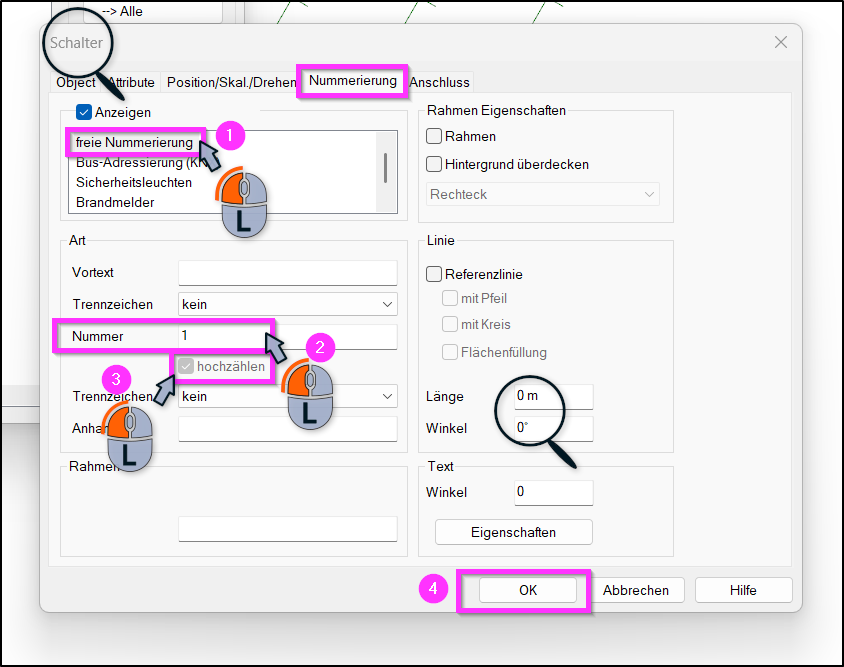

      Dialogfenster „Schalter“ in DDS mit aktivem Reiter „Nummerierung“, Hervorhebung der Option „freie Nummerierung“, Eingabefeld „Nummer 1“, Option „hochzählen“ und Schaltfläche „OK“ mit Schrittmarkierungen.

  • Nun gelangen Sie zurück zum Fenster Objekte suchen und bearbeiten.
  • Sie können das Fenster unten rechts mit Schließen beenden.

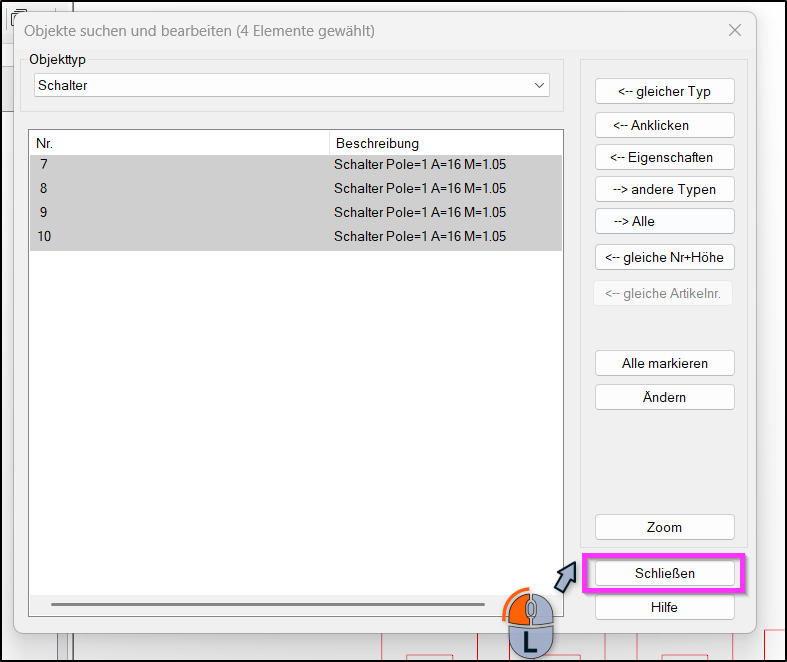

    DDS-Dialog „Objekte suchen und bearbeiten“ mit markierten Schalter-Objekten in der Liste; rechts diverse Auswahlbefehle, unten die Schaltfläche „Schließen“, die den Dialog beendet und den Wechsel zu DDS-Vorgängen ermöglicht.

  • Nun sind Ihre Symbole automatisch, je nach vorherigen Einstellungen, nummeriert.

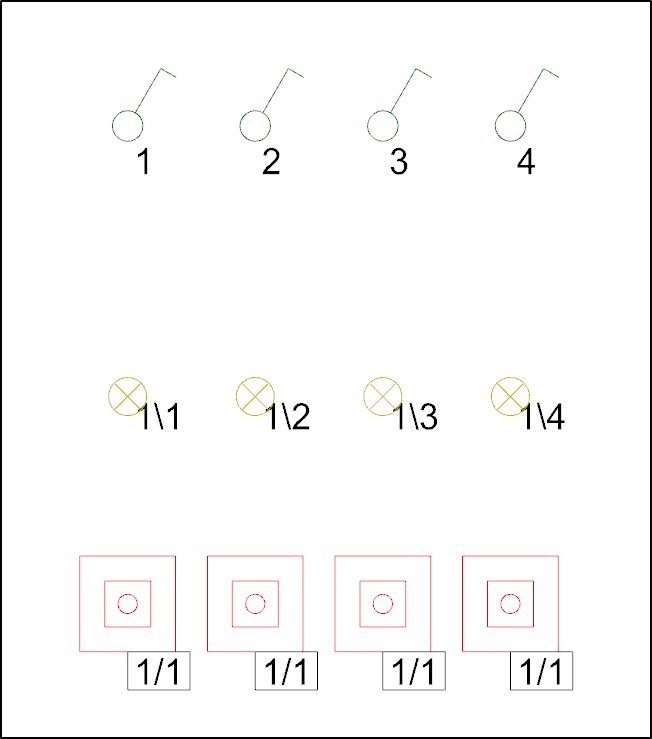

    Dreireihige CAD-Grafik mit vier Symbolgruppen: oben Schalter-Symbole mit den Zahlen 1–4, darunter Deckenauslass-Symbole in gelben Kreisen mit Beschriftungen 1\1–1\4, unten Brandmelder-Symbole als rote verschachtelte Quadrate mit mittigem Kreis und Beschriftung 1/1.


Sie benötigen die Symbolnummerierung im Open BIM Modus?

Den Beitrag dazu finden Sie hier:  Symbolnummerierung (OPEN BIM) – DDScad Support Site
