Problembeschreibung

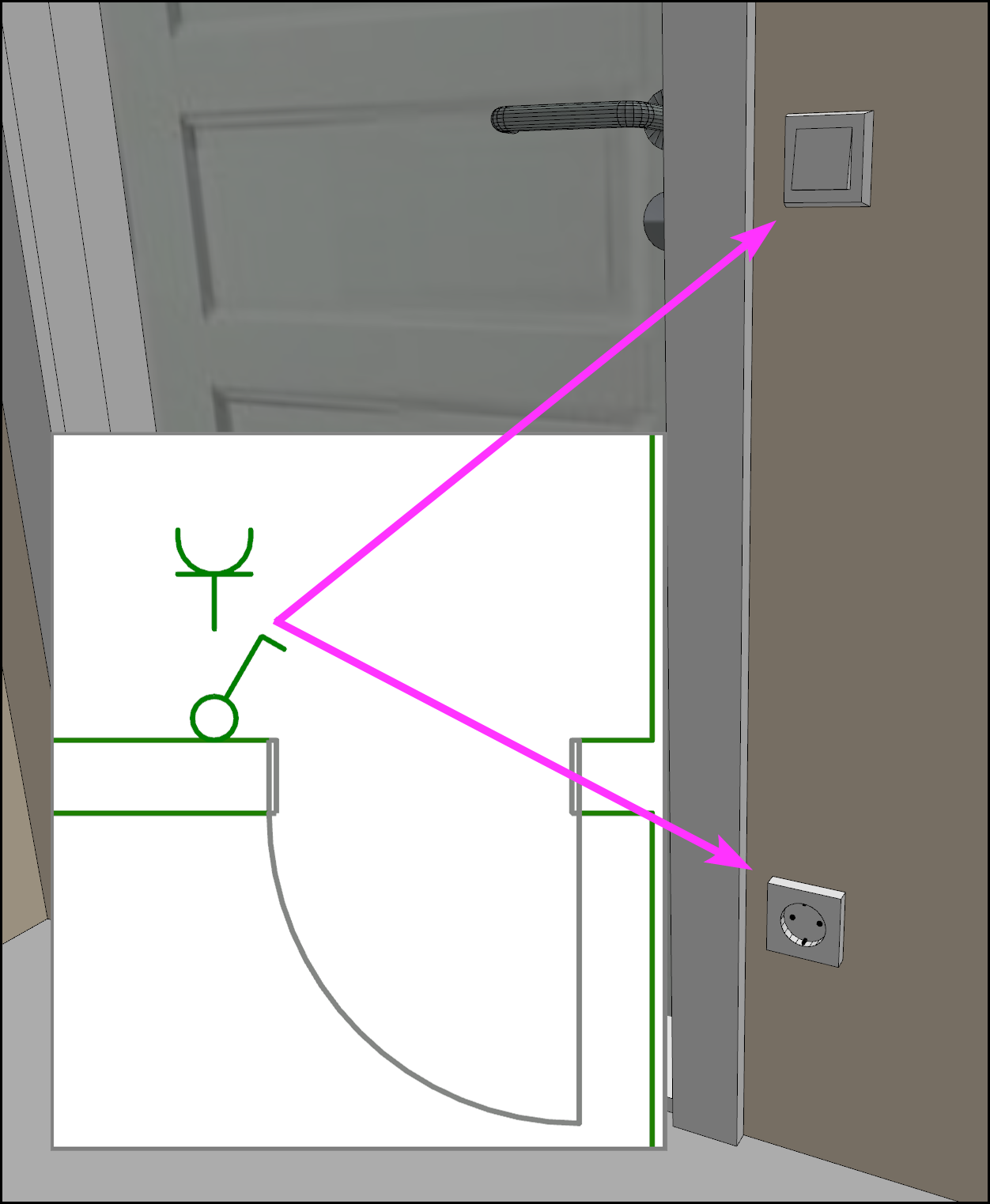

Mit dieser Funktion ist es möglich, das Symbol in der 2D-Darstellung vom Einfügepunkt des Objekts im Gebäudemodell zu trennen.
Das 2D-Symbol wird hierdurch neu positioniert, sodass sich die Symbole in 2D nicht überdecken.
In der 3D-Ansicht erscheint das Objekt an der korrekten Position, etwa in der Wand.
Troubleshooting

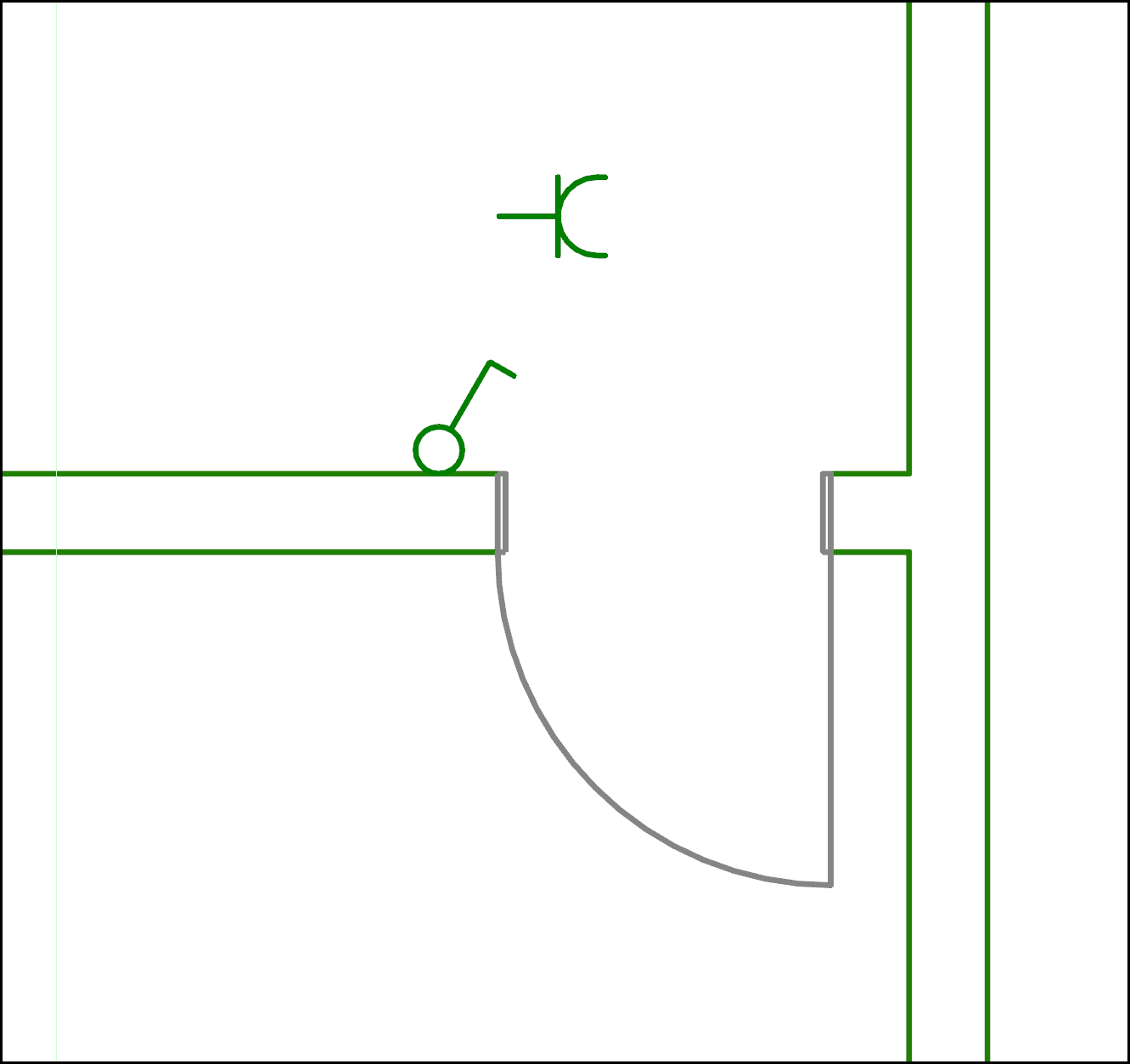

In diesem Beispiel wurde bereits ein Schalter auf einer Höhe von 1,05 m platziert. Zudem wurde eine Steckdose auf 0,3 m abgesetzt, jedoch frei vor dem Schalter, ohne auf korrekte Ausrichtung zu achten.
1. Vertikale Anordnung
Um die Objekte vertikal anzuordnen, gehen Sie bitte wie folgt vor:
- Wählen Sie beide Objekte aus (1, 2). Die Objekte werden blau markiert.
- Öffnen Sie das Kontextmenü (3).
- Wählen Sie Als Kombination anordnen.

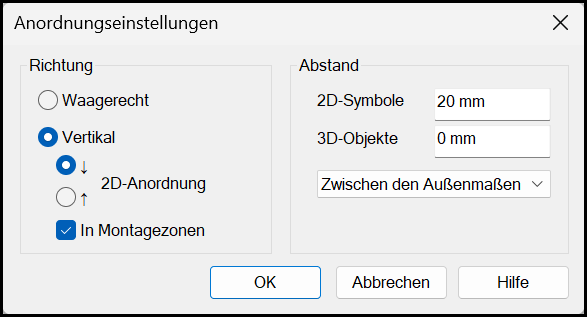

Der Dialog Einstellung für Anordnung öffnet sich.
- DDScad erkennt anhand der Objektposition automatisch eine sinnvolle vertikale Anordnung und schlägt diese vor.

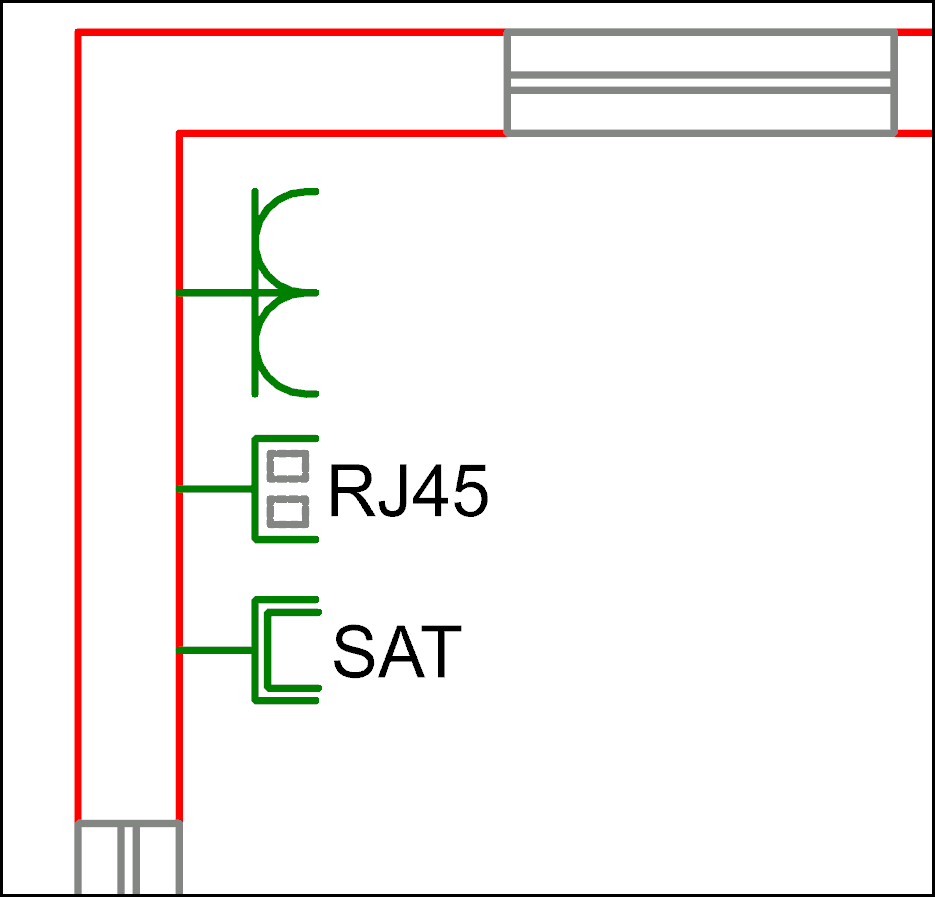

- Die Abstände für 2D und 3D lassen sich getrennt einstellen. In der 2D-Darstellung wird der Abstand nicht vom Einfügepunkt gemessen, sondern von einem virtuellen Rechteck um das Symbol.
- Beim Schalter gilt der Standardabstand von 20 mm daher ab den Wippen, nicht vom Symbolkreis.
- Bei einem Taster hingegen wird das Rechteck nur um den Kreis gebildet, da keine Wippen vorhanden sind.
- In 3D entsprechen die Abstände den realen Werten. Bei einem Standardwert von 0 mm werden die Objekte direkt aneinander platziert.
- Ist die Option In Montagezonen aktiviert, bleiben die typischen Einbauhöhen erhalten: Schalter bei 1,05 m, Steckdosen bei 0,3 m, da DDScad diese automatisch erkennt.

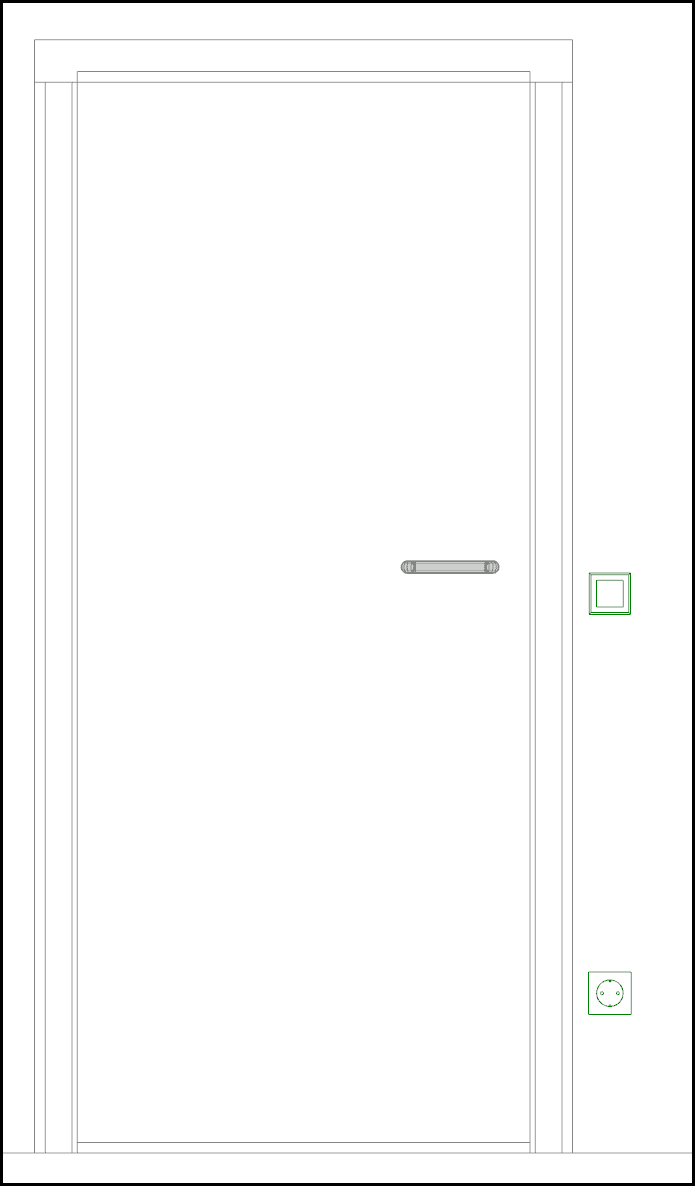

- Nach dem Bestätigen mit OK ergibt sich diese Darstellung (Schnitt):

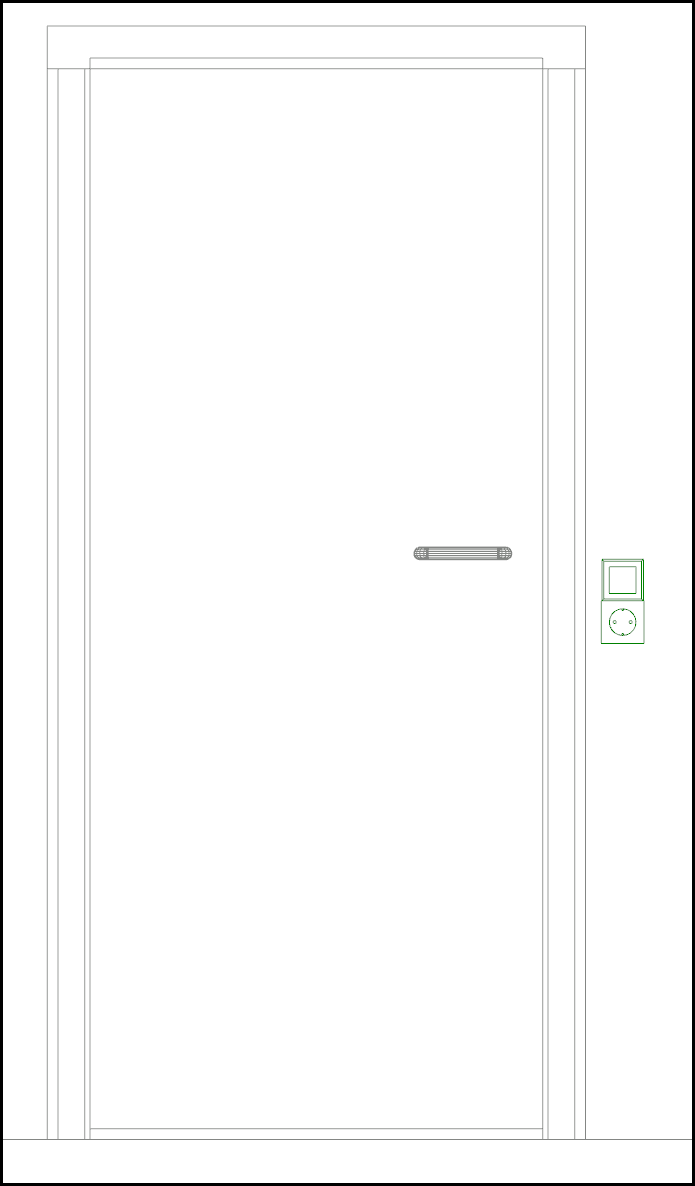

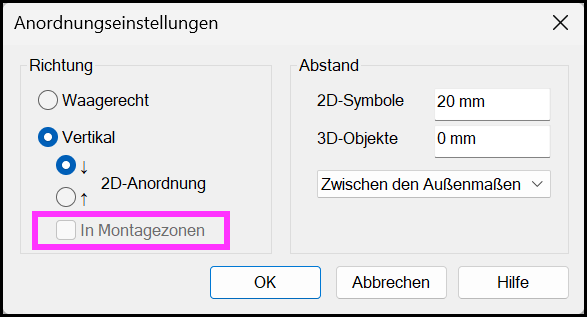

- Sollen die Objekte in der 3D-Darstellung ebenfalls ohne Abstand unmittelbar aneinander angrenzend platziert werden, deaktivieren Sie das Kontrollkästchen In Montagezonen.
- Hierdurch wird die bisherige Montagehöhe der Steckdose von 0,3 m auf die korrekte Montagehöhe geändert.
- Ergebnis:
Ist zu einem späteren Zeitpunkt ein weiteres Objekt vorgesehen, kann dieses ebenfalls über die Automatik platziert werden.

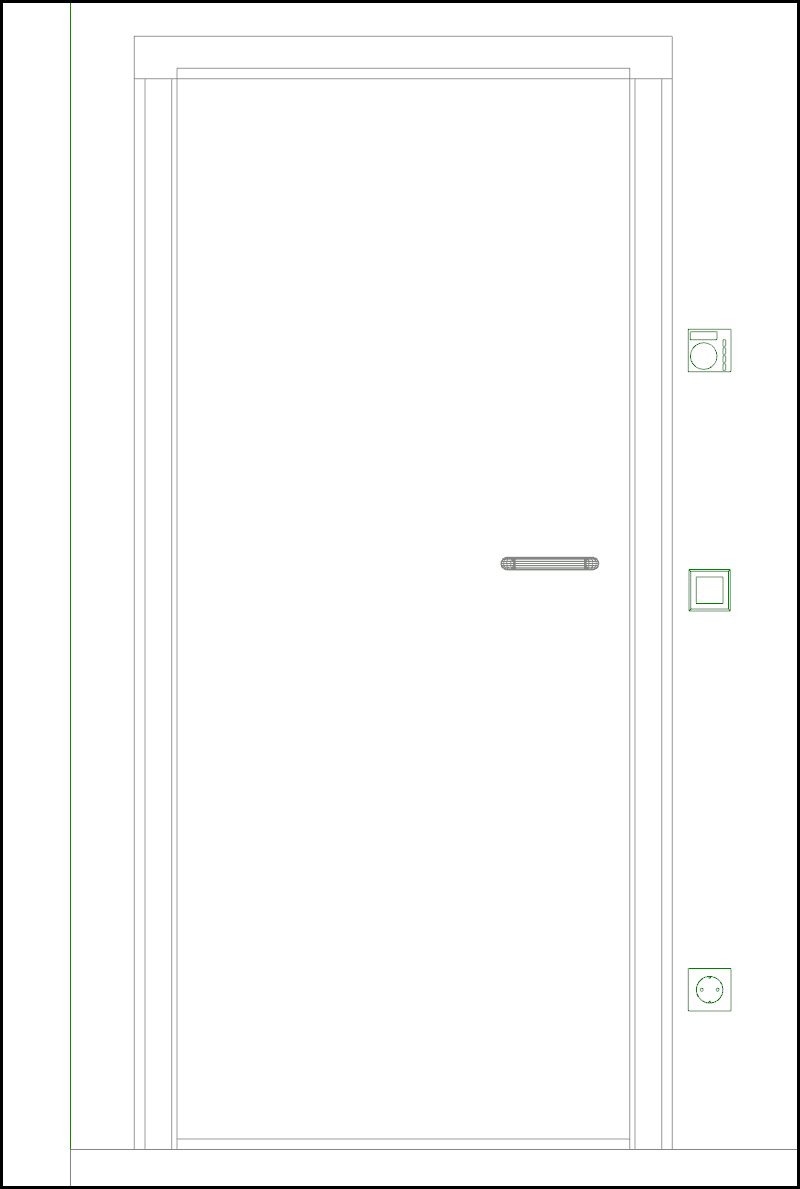

In diesem Beispiel soll ein Raumthermostat auf 1,50 Meter hinzugefügt werden.
- Wählen Sie beide Objekte aus. Die Objekte werden blau markiert.
- Öffnen Sie das Kontextmenü.
- Wählen Sie Als Kombination anordnen.
Der Dialog Einstellung für Anordnung öffnet sich.
- Durch das aktivierte Kontrollkästchen In Montagezonen werden alle Objekte in ihrer definierten Einbauhöhe platziert.

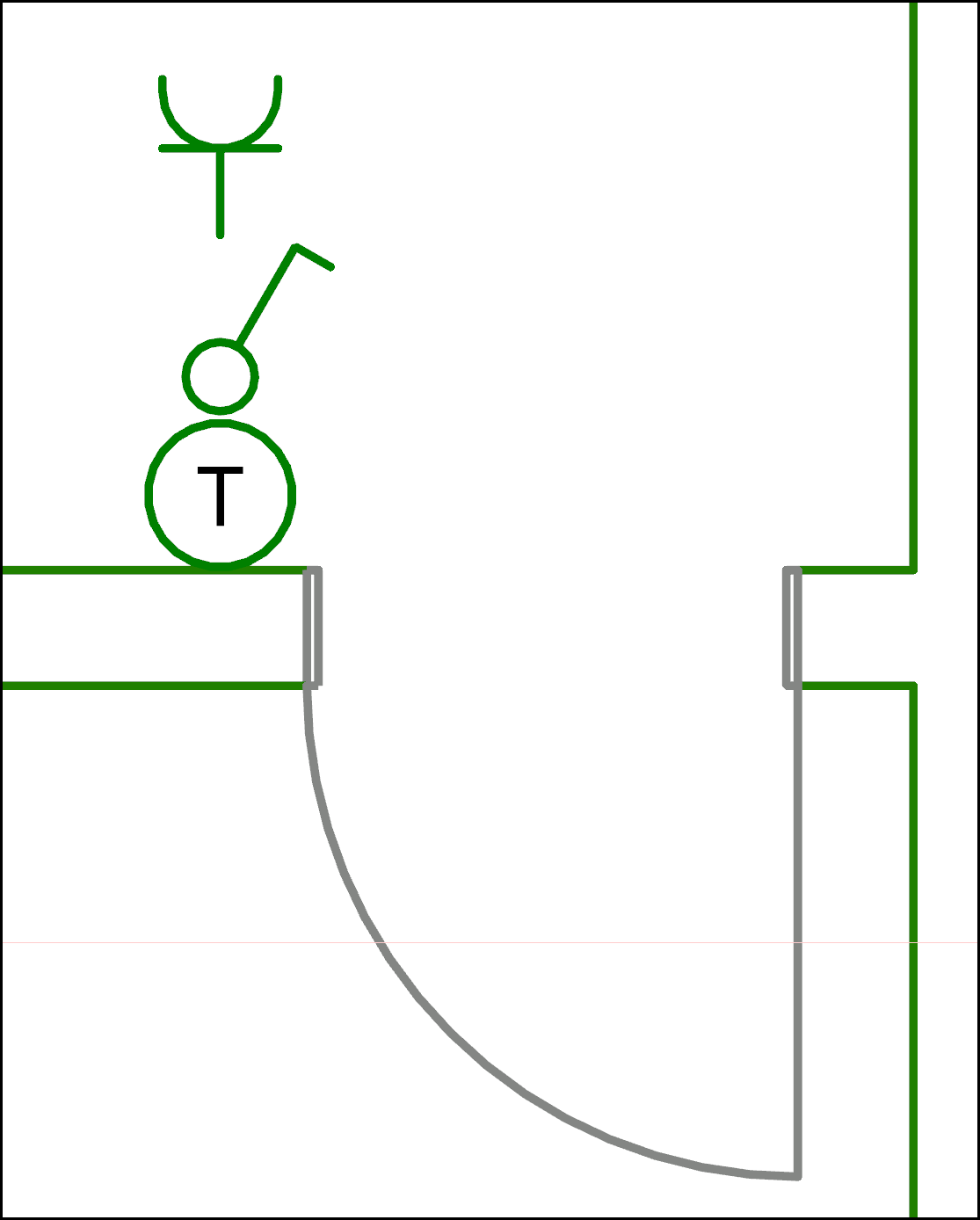

- DDScad erkennt durch die Einstellung der Auswahl 2D-Anordnung, dass das Objekt mit der größten Montagehöhe in Ausrichtung oben und alle weiteren Objekte mit niedrigerer Montagehöhe nach unten platziert werden sollen.
- Ergebnis:
2. Horizontale Anordnung
Um die Objekte horizontal anzuordnen, gehen Sie bitte wie folgt vor:
- Platzieren Sie alle Objekte.
- Wählen Sie beide Objekte aus. Die Objekte werden blau markiert.
- Öffnen Sie das Kontextmenü.
- Wählen Sie Als Kombination anordnen.

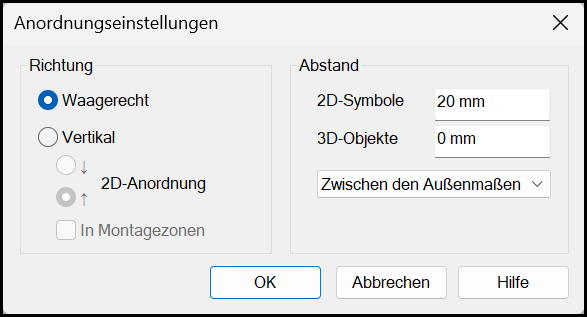

Der Dialog Einstellung für Anordnung öffnet sich.
- Anhand der Platzierung der Objekte erkennt DDScad automatisch, dass eine waagerechte Ausrichtung sinnvoll ist, und schlägt folglich eine solche vor.
- Auch hier wird standardmäßig ein 2D-Abstand von 20 mm vorgeschlagen und auch hier wird von einem virtuellen Rechteck um das 2D-Symbol ausgegangen.

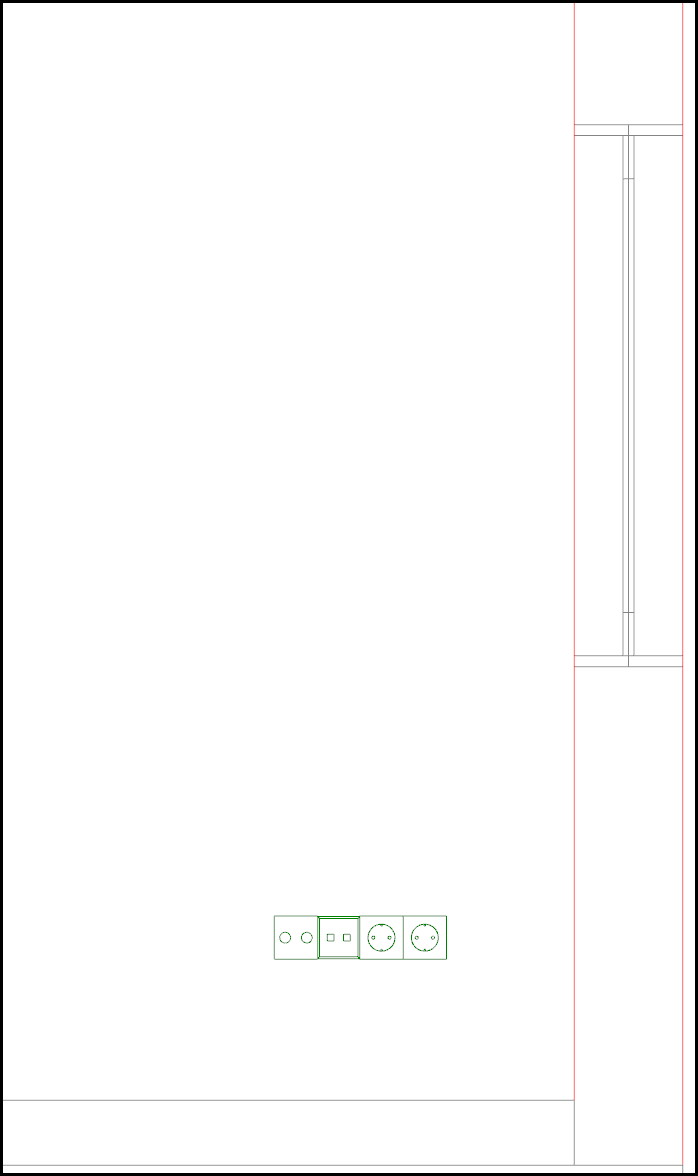

- Ergebnis:
3. Rückgängig machen
Wie sie die Anordnung als Kombination rückgängig machen können, erfahren Sie in diesem Beitrag: Objekte als Kombination anordnen, Aktion zurückstellen
