Blitzkugel exakt platzieren

Problembeschreibung

Wie kann eine Blitzkugel exakt, etwa zwischen zwei Fangstangen, platziert werden?


Troubleshooting

• Öffnen Sie die 3D-Ansicht eines Arbeitsmodells, welches ein Gebäude mit Fangstangen enthält.
• Fügen Sie die Blitzkugel ein.

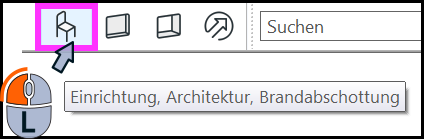

• Sie finden diese in der Toolbox Gebäude.



• Und dort unter Einrichtung, Architektur, Brandschottung.

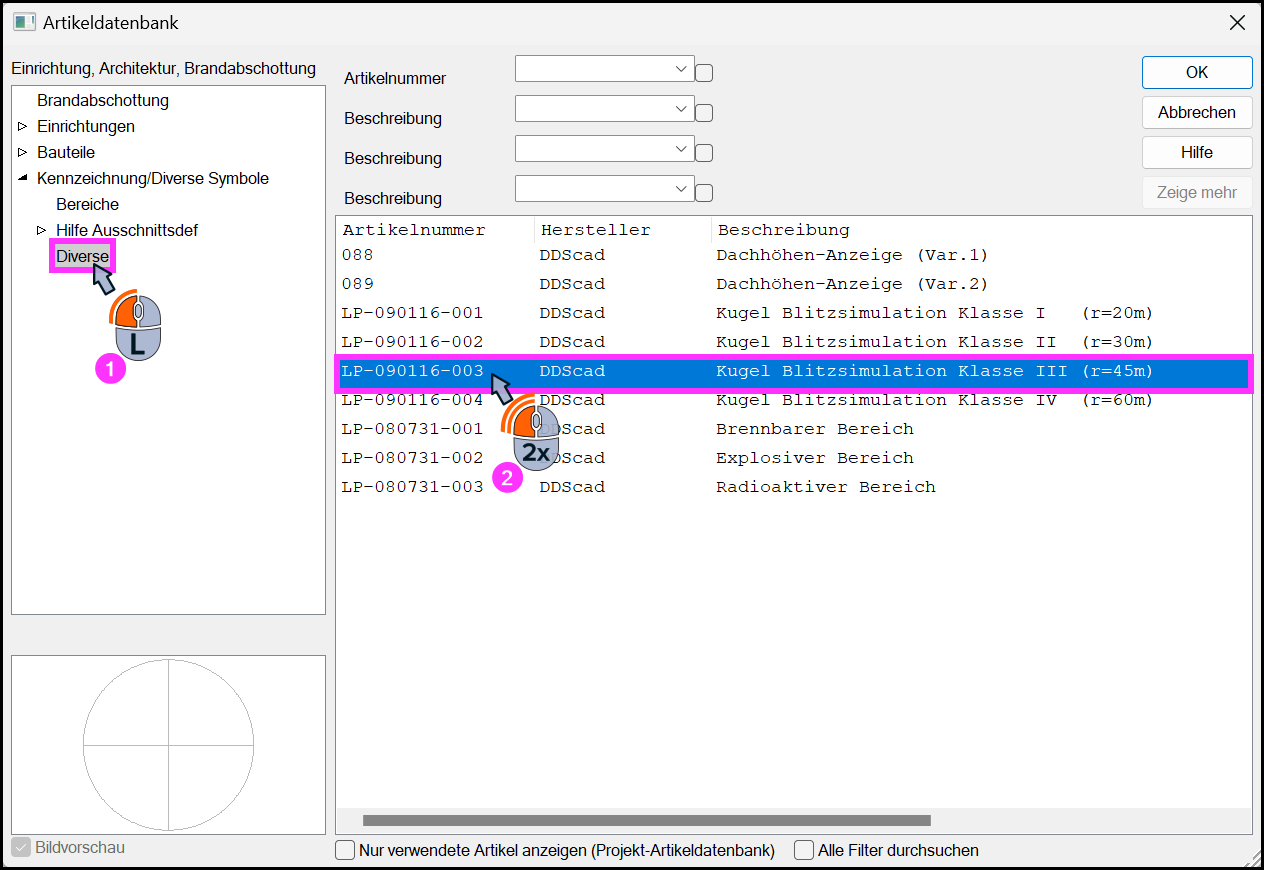

• Wählen Sie hier unter Diverse die benötigte Kugel aus.



• Positionieren Sie die Kugel zunächst mit Linksklick oder Enter an einer beliebigen Position.
• Stellen Sie sicher, dass der Punktefang aktiviert ist.

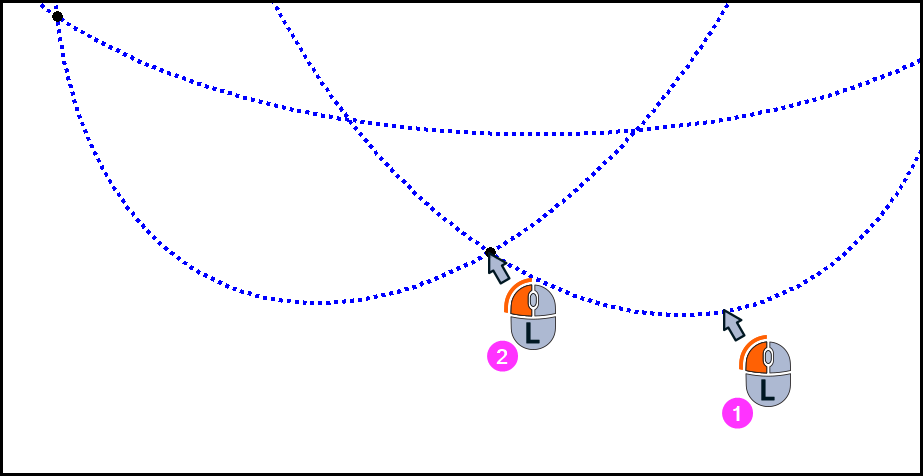

• Markieren Sie die Kugel (1), wählen Sie ihren Basispunkt, in der Mitte der Unterseite, (2).

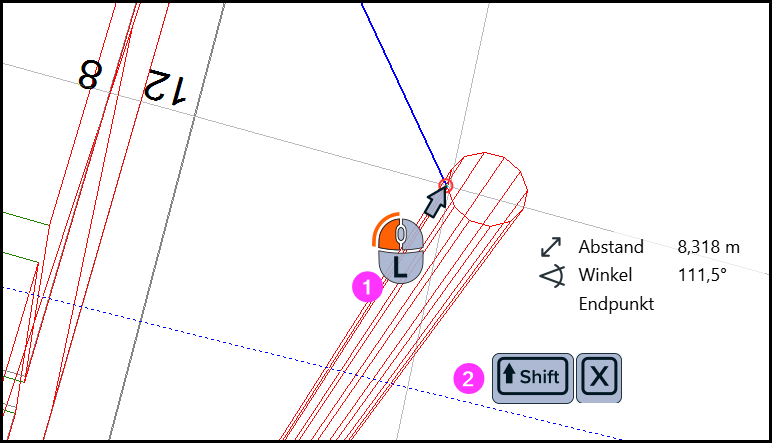

• Navigieren Sie zur Spitze der ersten Fangstange und warten Sie, dass diese gefangen wird, zu erkennen am kleinen roten Kreis (1).
• Betätigen Sie nun die Tastenkombination Shift + X (2).

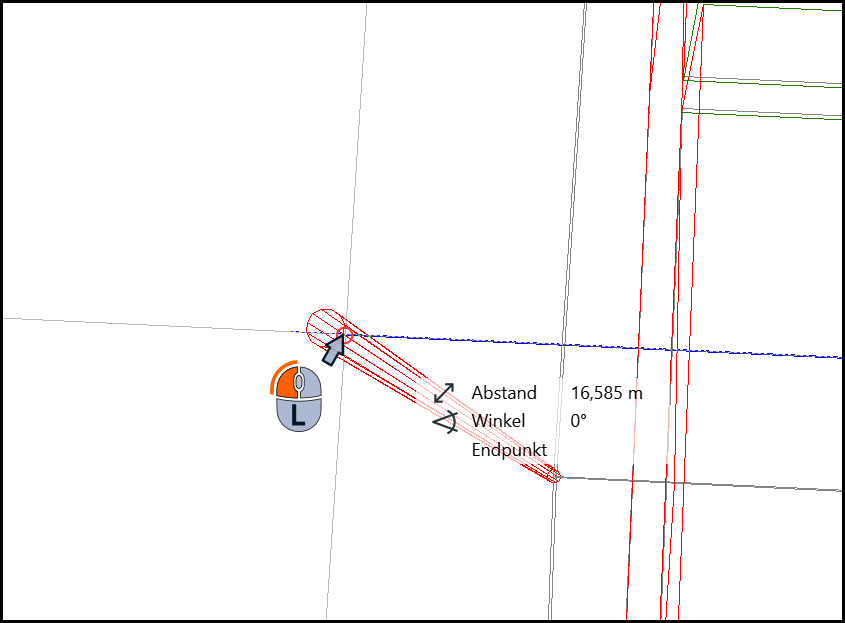

• Begeben Sie sich jetzt zur Spitze der nächsten relevanten Fangstange und klicken Sie diese an, nachdem sie gefangen wurde.

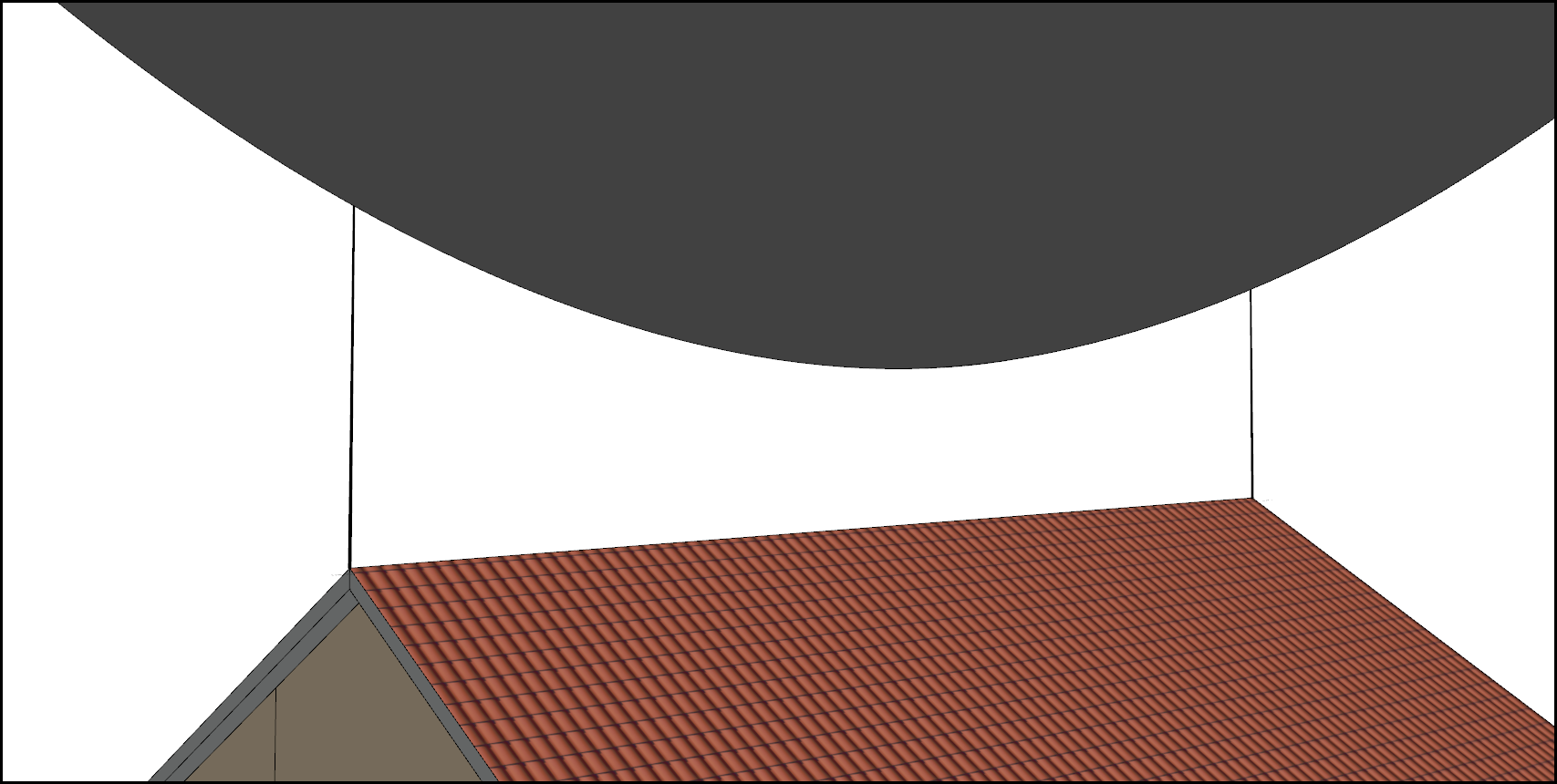

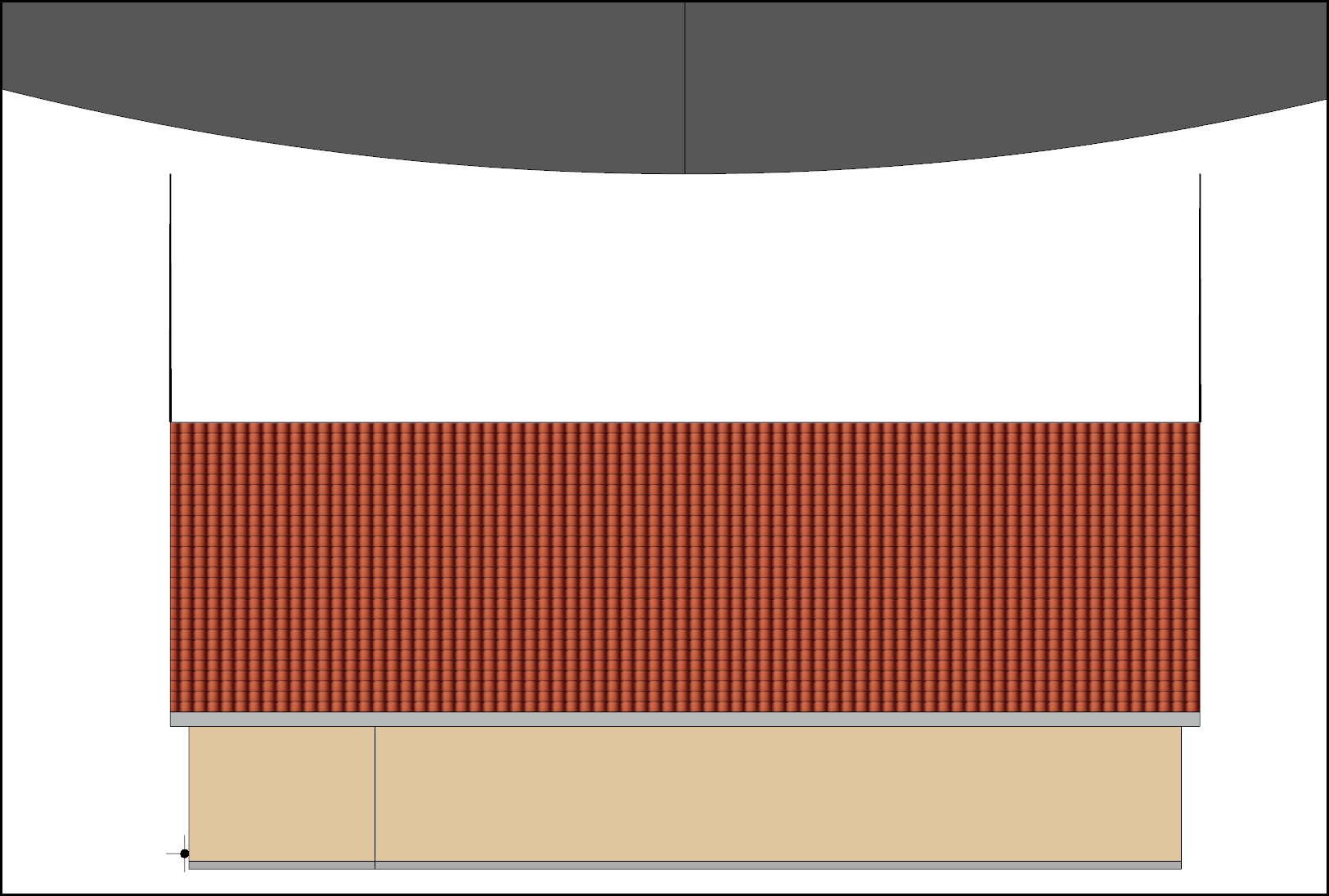

• Wechseln Sie in eine Seitenansicht, aus welcher Sie beide Fangstangen sehen können. Es ist zu erkennen, dass die Blitzkugel nun mittig zwischen den Fangstangen platziert ist.

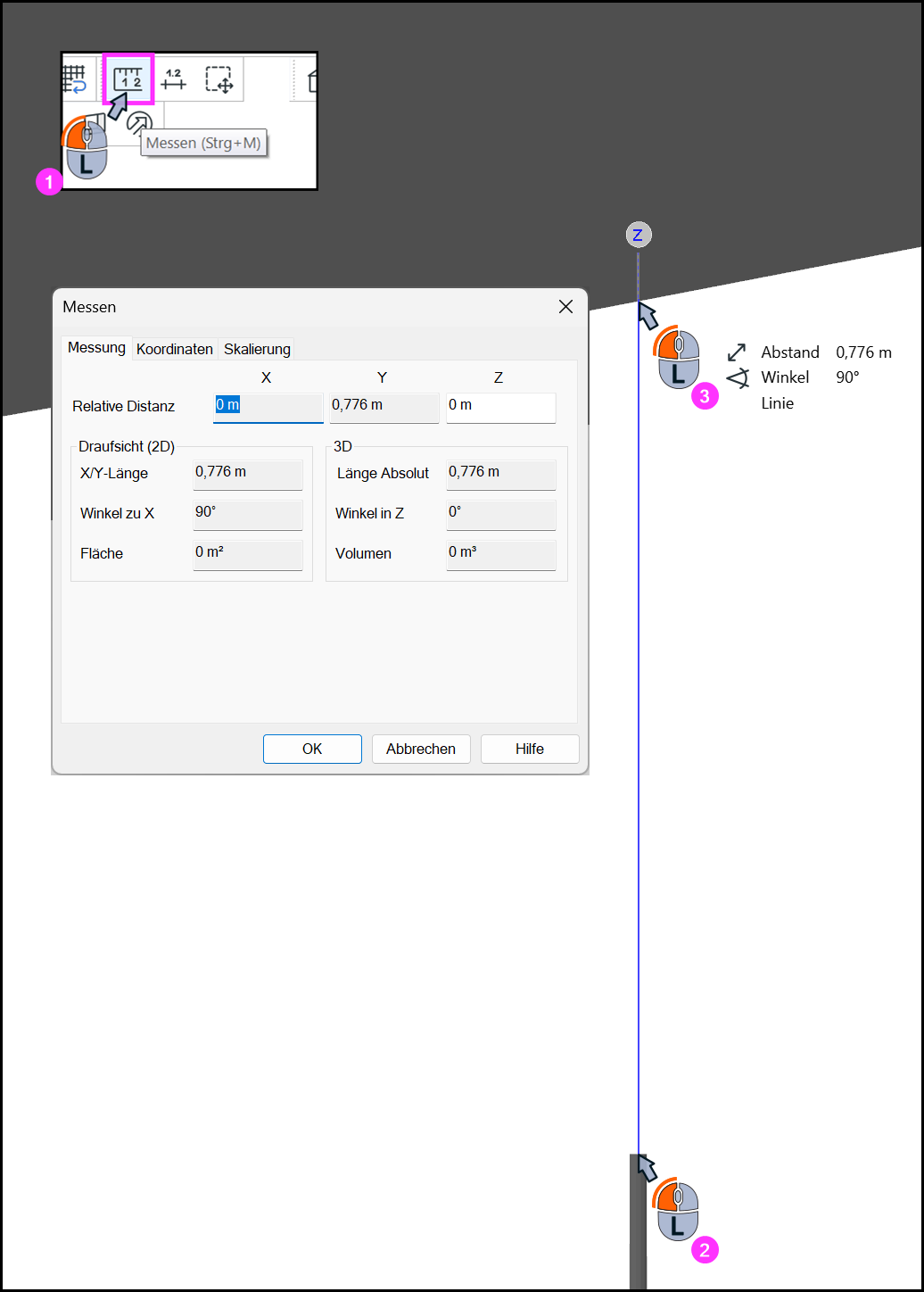

• Wählen Sie das Messwerkzeug und ermitteln Sie den senkrechten Abstand zwischen der Spitze der Fangstange und der Unterkante der Blitzkugel.

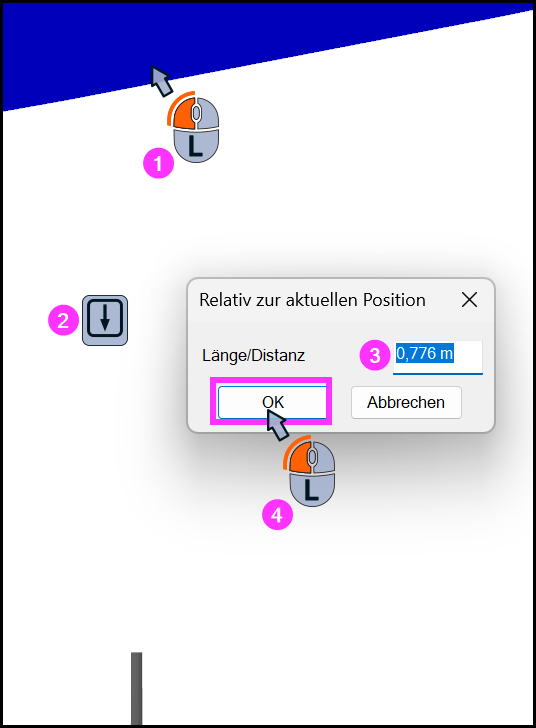

• Markieren Sie die Blitzkugel, betätigen Sie die Taste Pfeil-unten, geben Sie den zuvor gemessenen Abstand ein und bestätigen Sie die Eingabe mit OK.



• Die Blitzkugel ist jetzt korrekt platziert.
