2D Darstellung eines externen Symbols ignorieren - IgnoreEmbeddedRepresentationIn2d

Problembeschreibung

Dieser Beitrag soll veranschaulichen, wie die 2D Darstellung einer importierten Symboldatei im OPEN BIM Modus ignoriert werden kann.

Troubleshooting

Der folgende Beitrag kann Sie unterstützen, wenn:

• Sie eine eigene 2D Darstellung nutzen möchten.
• Sie eine von Graphisoft bereitgestellte 2D Darstellung nutzen möchten.

1. Ausgangssituation

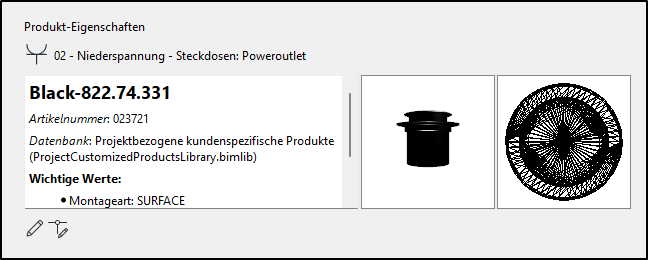

• Es wurde eine externe Datei als Symbol hinterlegt.

  • Weitere Informationen: Artikel mit externem Symbol erstellen, mögliche Dateiformate





2. Ignorieren der 2D Darstellung

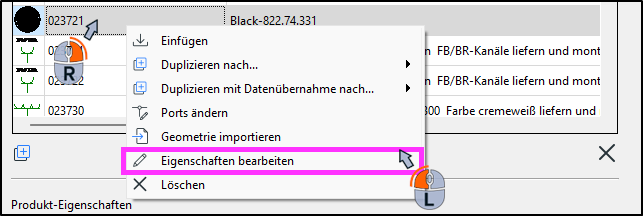

• Öffnen Sie im Fenster Verwaltung der Produktdatenbanken das Fenster Eigenschaften bearbeiten des gewünschten Artikels.

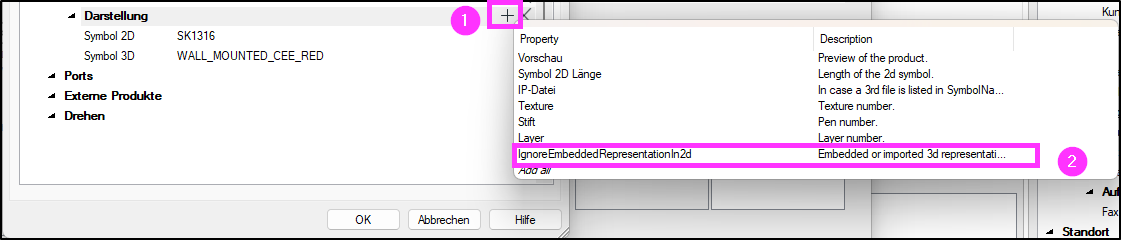

• Klicken Sie im Punkt Darstellung auf das + und wählen Sie den Punkt IgnoreEmbeddedRepresentationIn2d.

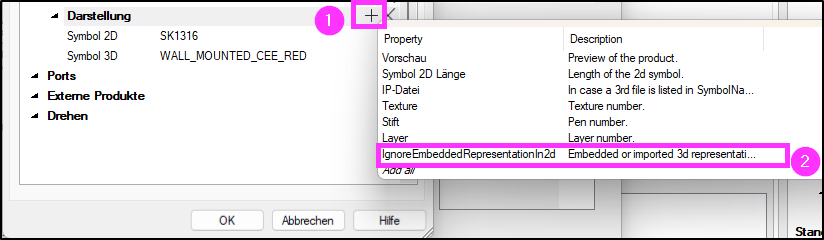

• Sollte der Punkt Darstellung nicht vorhanden sein, aktivieren Sie diesen über das + des Hauptpunktes Eigenschaften/Mengen Einstellung.

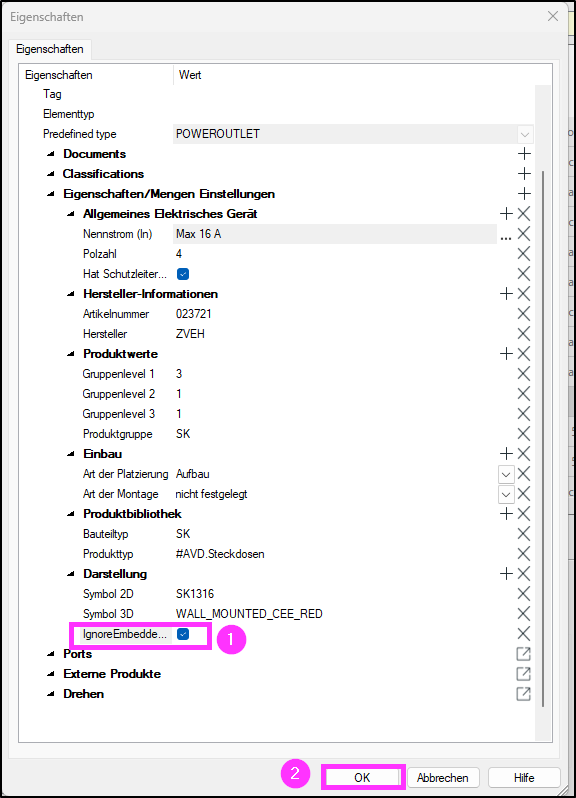

• Aktivieren Sie die Funktion IgnoreEmbeddedRepresentationIn2d.



• Voraussetzung: Es muss ein 2D Symbol im Feld Symbol 2D eingetragen sein.

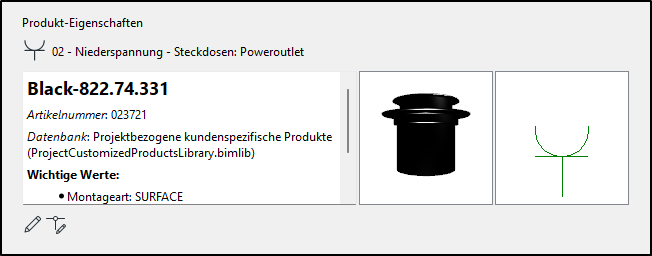

• 3. Ergebnis
