Problembeschreibung
Wie können mehrere gezeichnete Objekte zugleich verschoben und/oder gedreht werden?

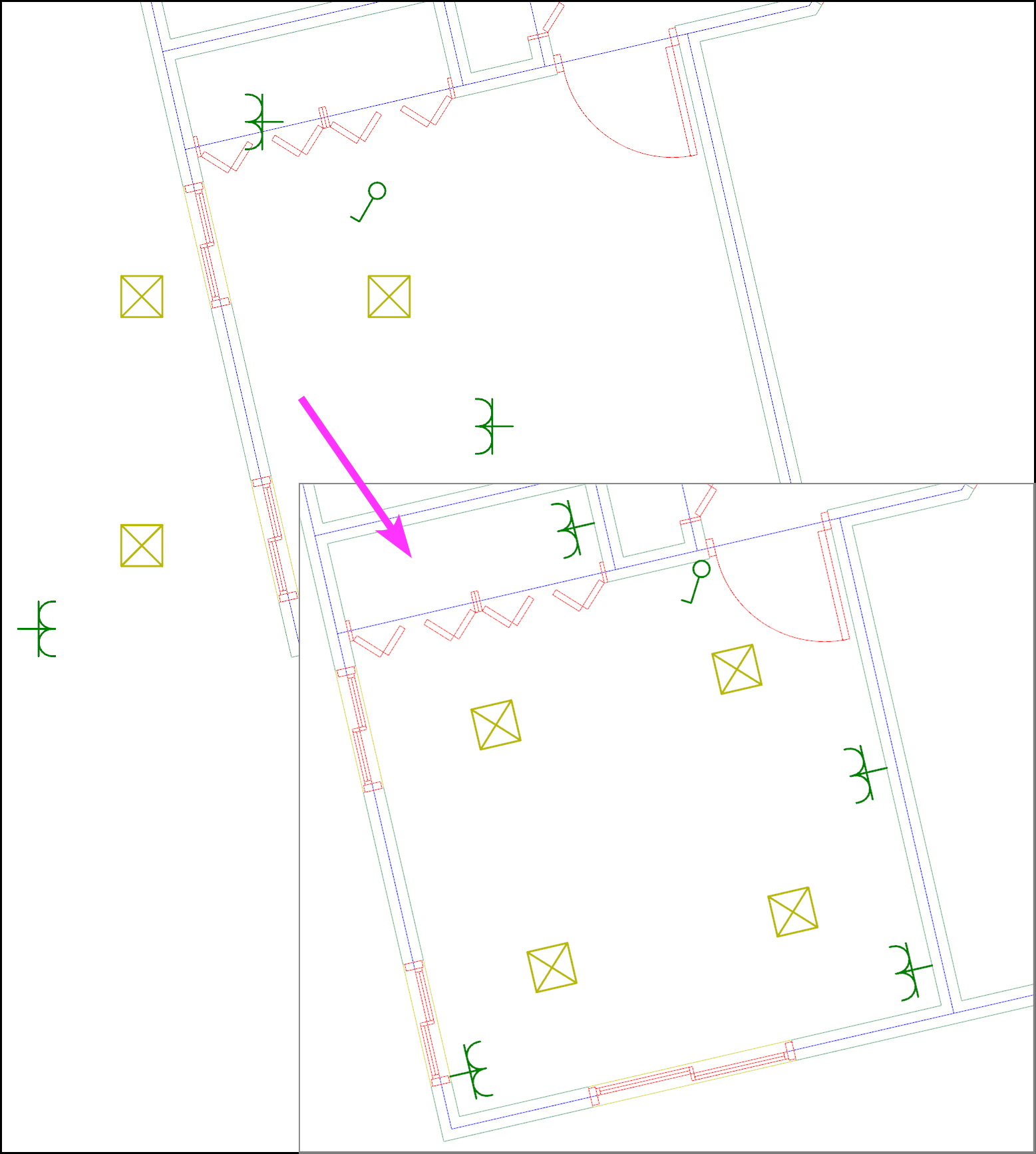

Dies kann z. B. nötig sein, wenn Sie vom Architekten einen neuen Grundrissplan bekommen, der sich in der Ausrichtung vom bisherigen unterscheidet.
Bitte beachten Sie, dass eventuell gezeichnete Kabel im Nachhinein manuell angepasst werden müssen.
Troubleshooting
1. Benötigte Drehung ermitteln
- Wählen Sie das Mess-Werkzeug.

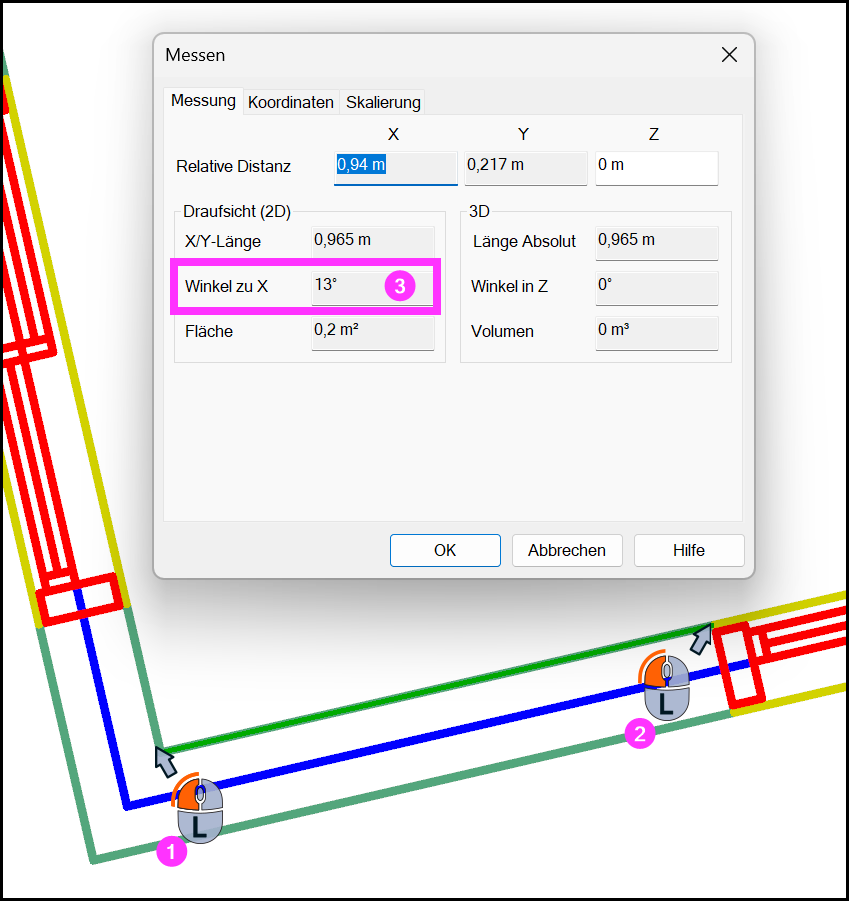

- Messen Sie eine Gerade im Plan (1, 2) und entnehmen Sie dem sich öffnenden Dialog den Wert Winkel zu X (3).
2. Objekte verschieben/drehen

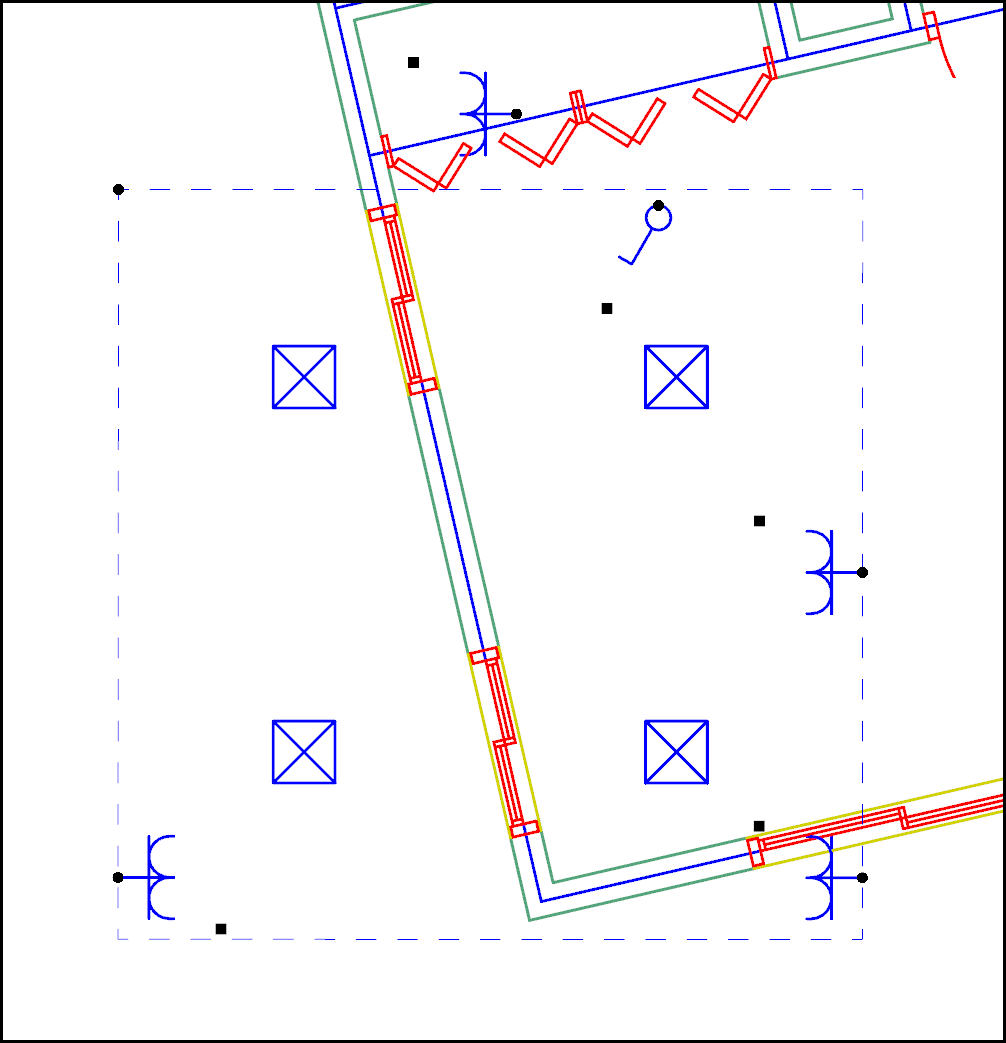

- Markieren Sie die anzupassenden Objekte.

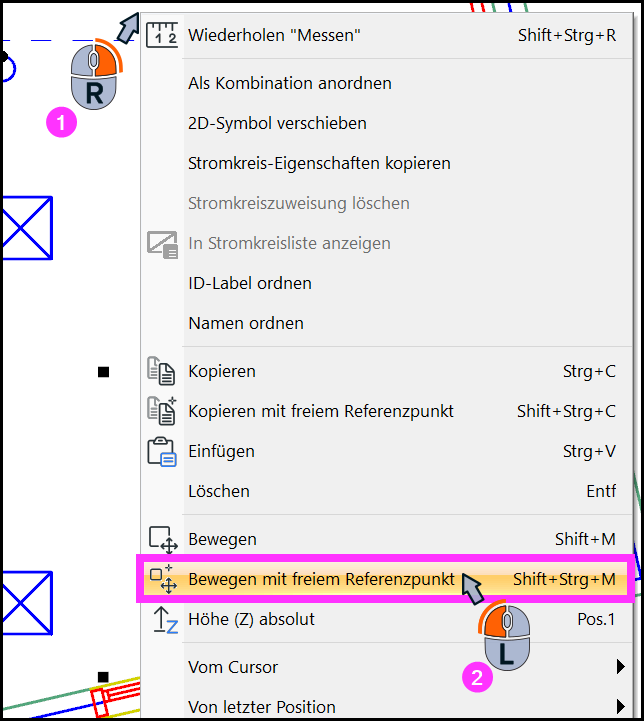

- Klicken Sie mit Rechts und wählen Sie aus dem Kontextmenü den Eintrag Bewegen mit freiem Referenzpunkt.

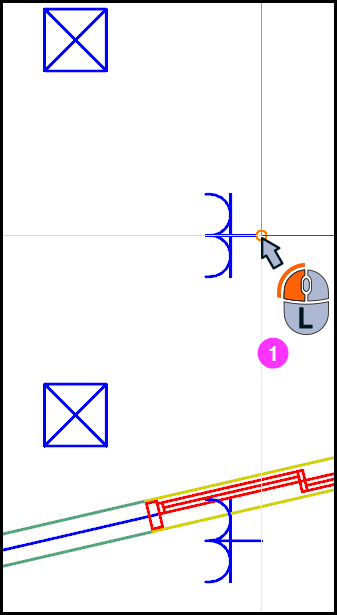

- Wählen Sie einen Referenzpunkt.
- Idealerweise nutzen Sie einen Punkt, von dem Sie möglichst genau wissen, wo er sich nach dem Bewegen/Drehen der Objekte befinden muss.
- Idealerweise nutzen Sie einen Punkt, von dem Sie möglichst genau wissen, wo er sich nach dem Bewegen/Drehen der Objekte befinden muss.

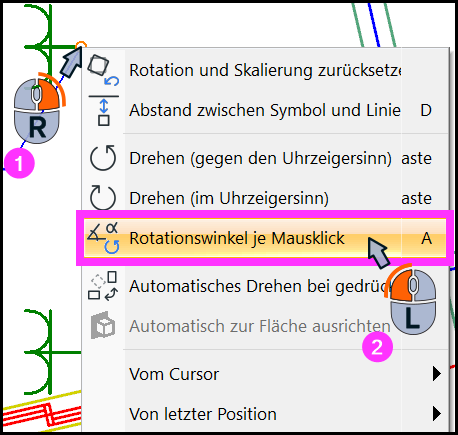

- Klicken Sie mit Rechts und wählen Sie aus dem Kontextmenü den Eintrag Rotationswinkel je Mausklick.

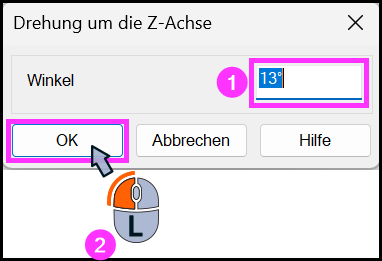

- Tragen Sie im erscheinenden Dialog den zuvor gemessenen Wert ein und bestätigen Sie mit OK.

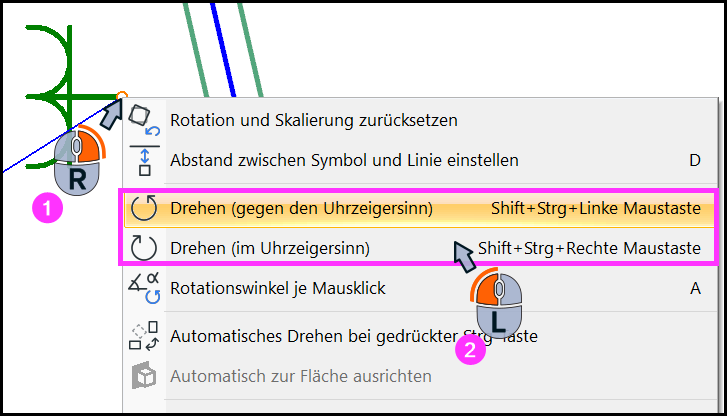

- Öffnen Sie wiederum das Kontextmenü und wählen Sie den Eintrag Drehen (gegen den Uhrzeigersinn) oder Drehen (im Uhrzeigersinn).

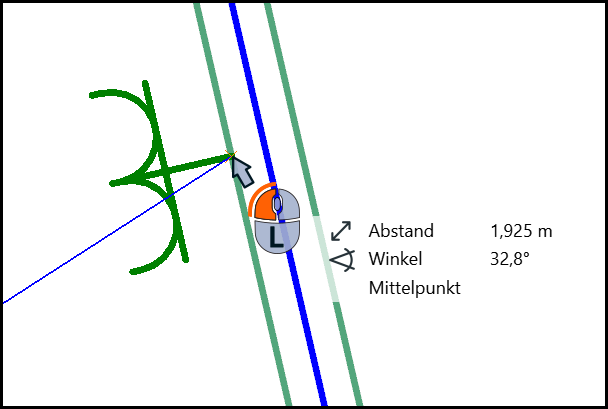

- Setzen Sie mittels Linksklick die Objekte an der gewünschten Position ab.
