Stromkreis auf Verlauf und angeschlossene Elemente überprüfen

Problembeschreibung

Wie kann analysiert werden, welche Elemente (Kabel, Verlegesysteme, Verbraucher...) an einem Stromkreis angeschlossen sind?



Troubleshooting

1. Voraussetzungen

• Es ist eine Verteilung mit Stromkreisen vorhanden.
• An diese Stromkreise sind Objekte angeschlossen, bzw. Objekte wurden dem Stromkreis zugewiesen.

2. Vorgehen

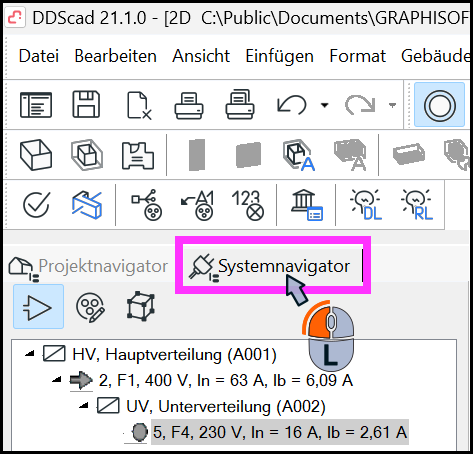

• Aktivieren Sie den Systemnavigator.

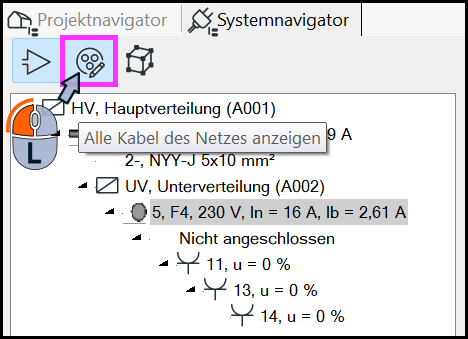

• Aktivieren Sie anschließend die Funktion Alle Kabel des Netzes anzeigen.

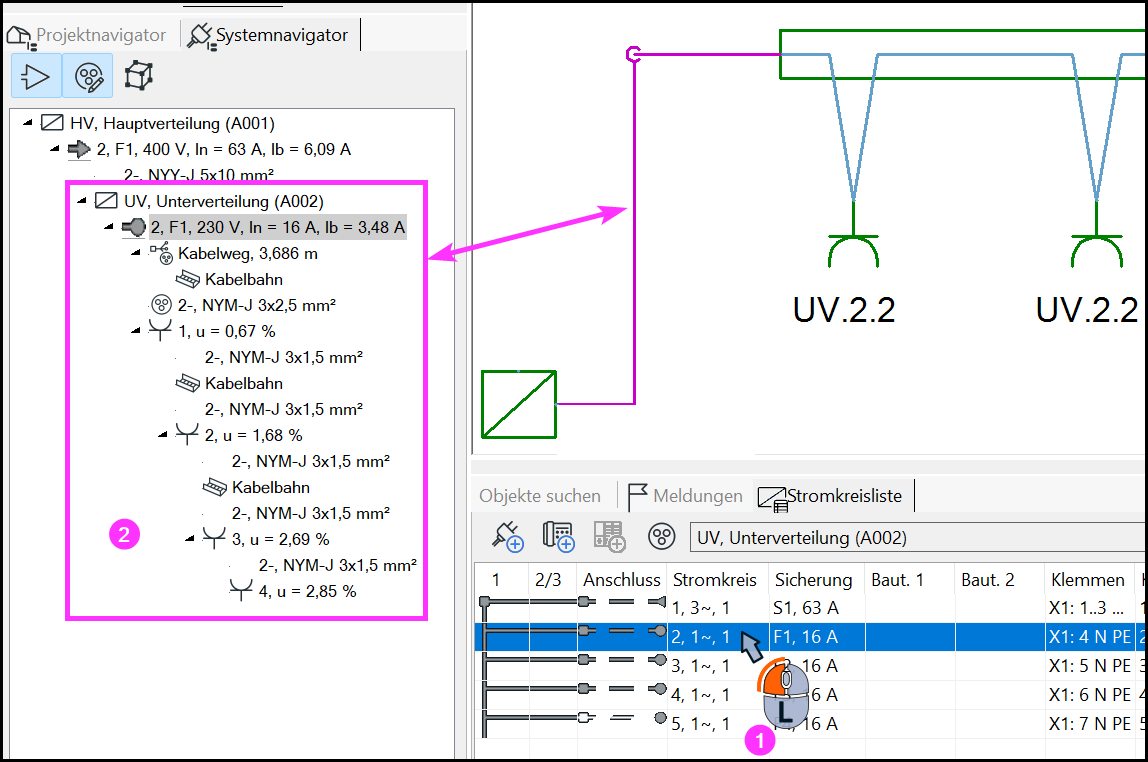

• Wählen Sie nun in der Stromkreisliste den Stromkreis aus, den Sie analysieren wollen (1).

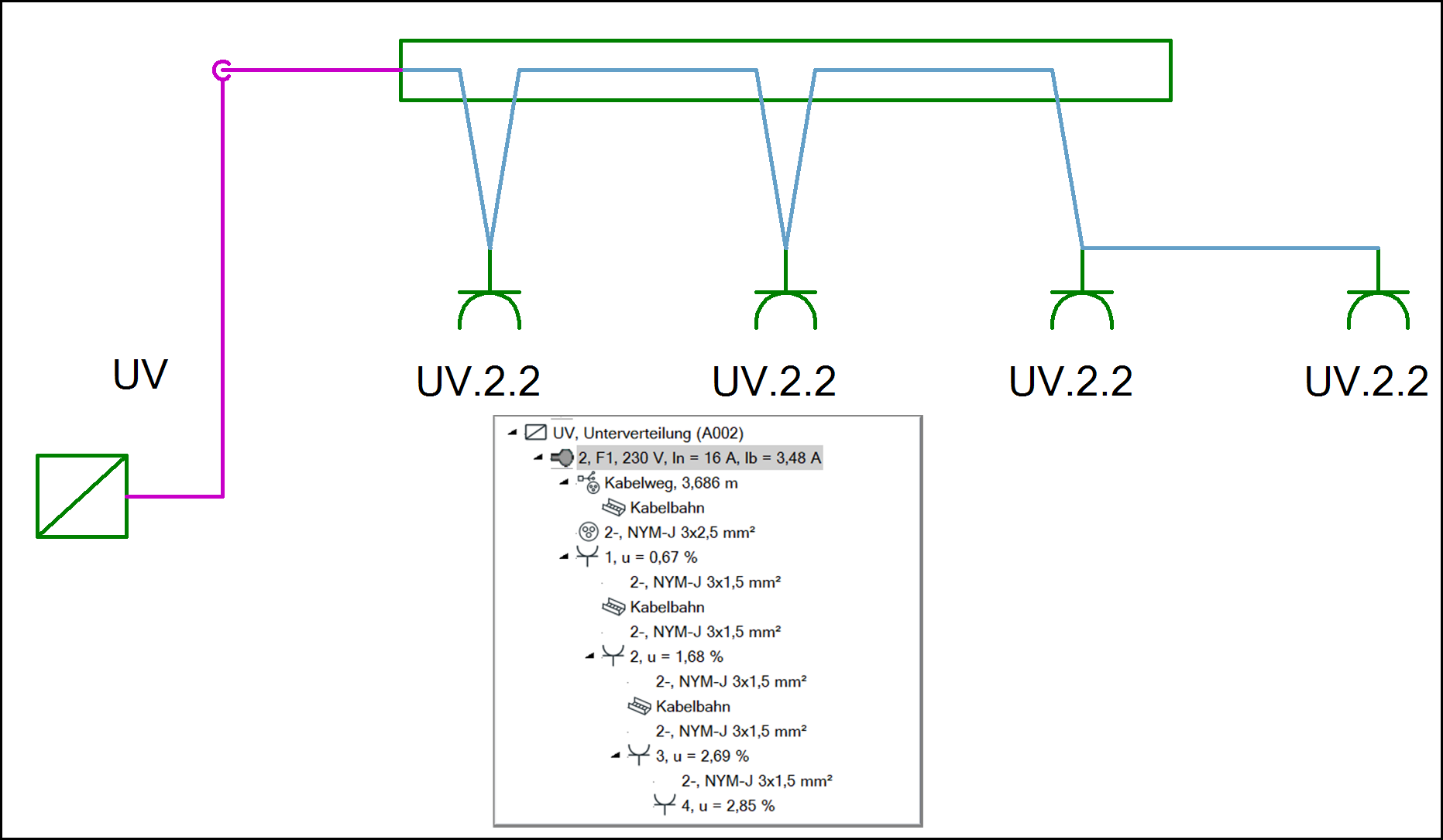

• Im Systemnavigator erscheinen die Knoten des im Arbeitsmodell gezeichneten Stromkreises, also alle Kabel, Verlegesysteme, angeschlossene Elemente etc. (2).

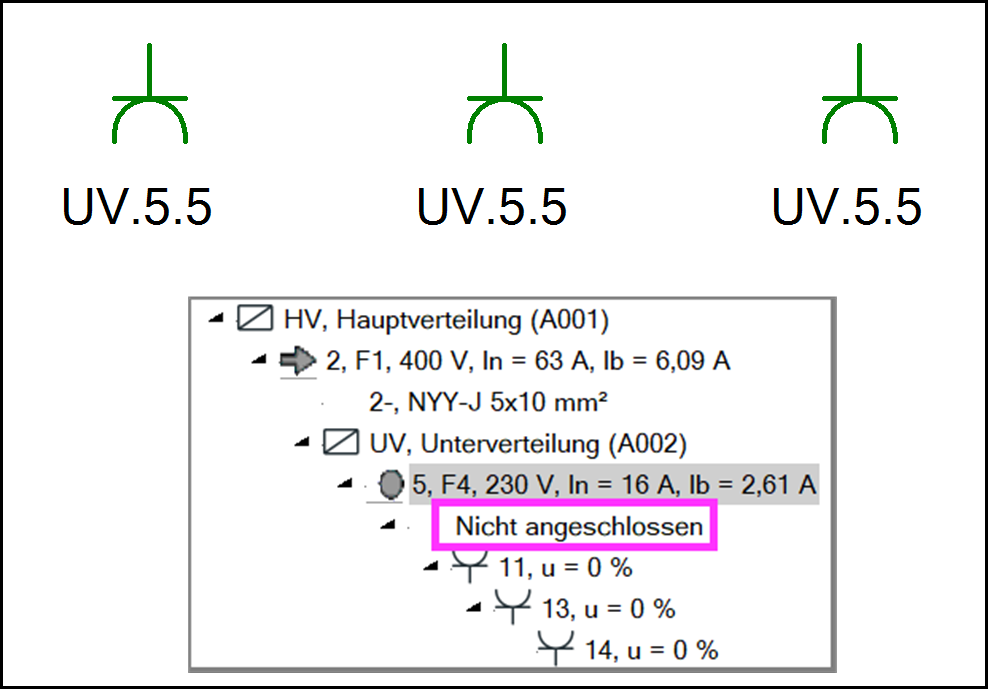

• Die Anmerkung Nicht angeschlossen bei diesem Stromkreis rührt daher, dass die zugehörigen Steckdosen nicht mittels Leitung mit der Verteilung verbunden sind, sondern ihnen der Stromkreis zugewiesen wurde.

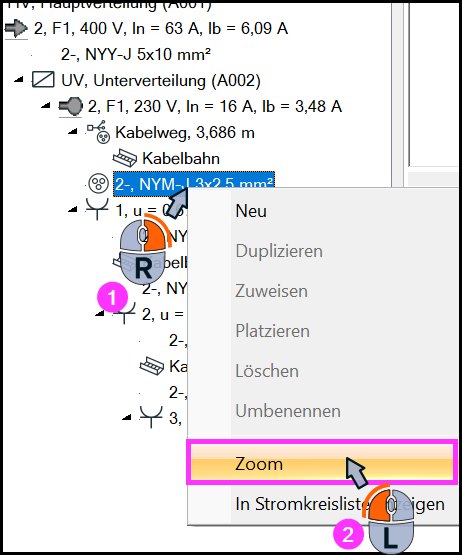

• Im Systemnavigator können verschiedene Befehle ausgeführt werden, z.B. das Zoomen zu Objekten im Arbeitsmodell.
