Verteilerdokumentation - Wie zwei Abgänge für einen Zähler realisieren?

Problembeschreibung

Wie kann in einem Stromlaufplan dargestellt werden, dass ein Zähler zwei ausgehende Stromkreise versorgt? Beispielsweise eine Wohnung und den zugehörigen Keller.






Troubleshooting

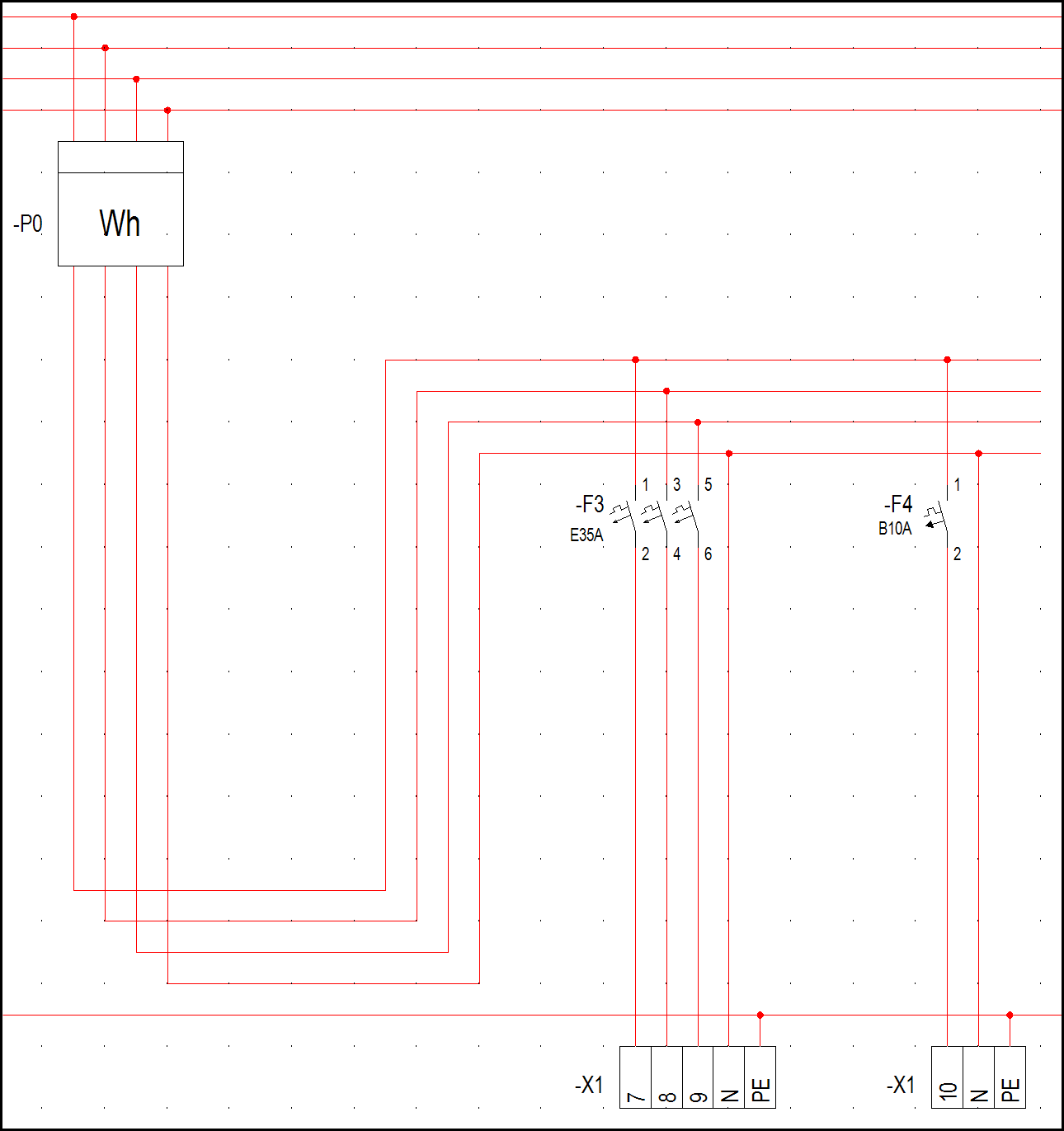

1. Variante - Zweites Niveau mit durchgehend gezeichneter Stromschiene

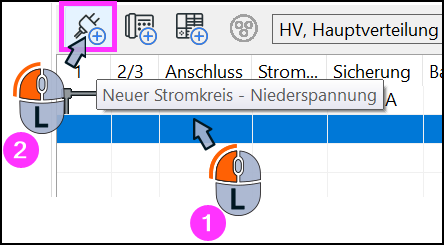

• Markieren Sie die gewünschte Position in der Stromkreisliste (1).
• Klicken Sie danach auf die Schaltfläche Neuer Stromkreis - Niederspannung (2).

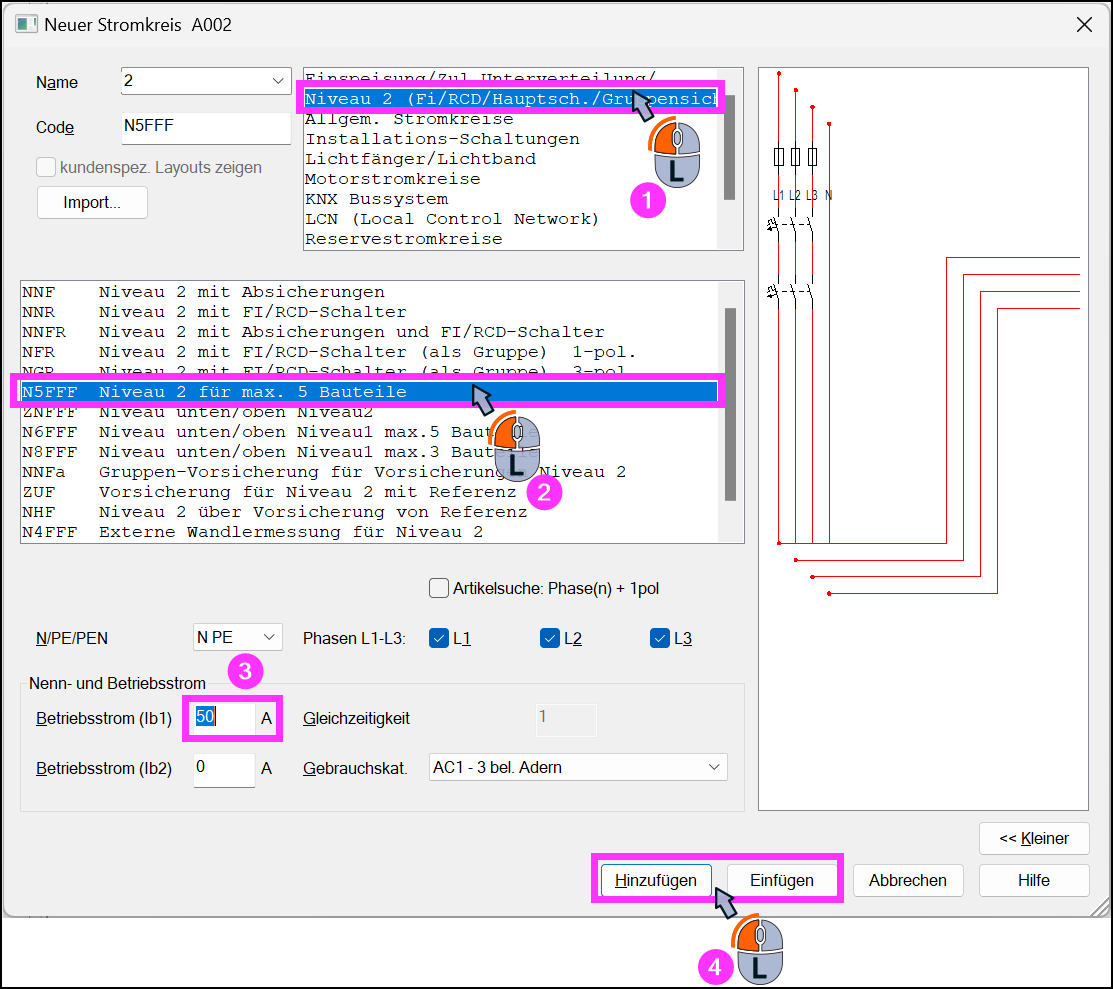

• Wählen Sie anschließend die Kategorie Niveau 2... (1).
• Wählen Sie das Layout N5FFF - Niveau 2 für max. 5 Bauteile (2).
• Passen Sie bei Bedarf den Strom an (3).
• Fügen Sie den Stromkreis durch Klicken auf Hinzufügen oder Einfügen hinzu (4).

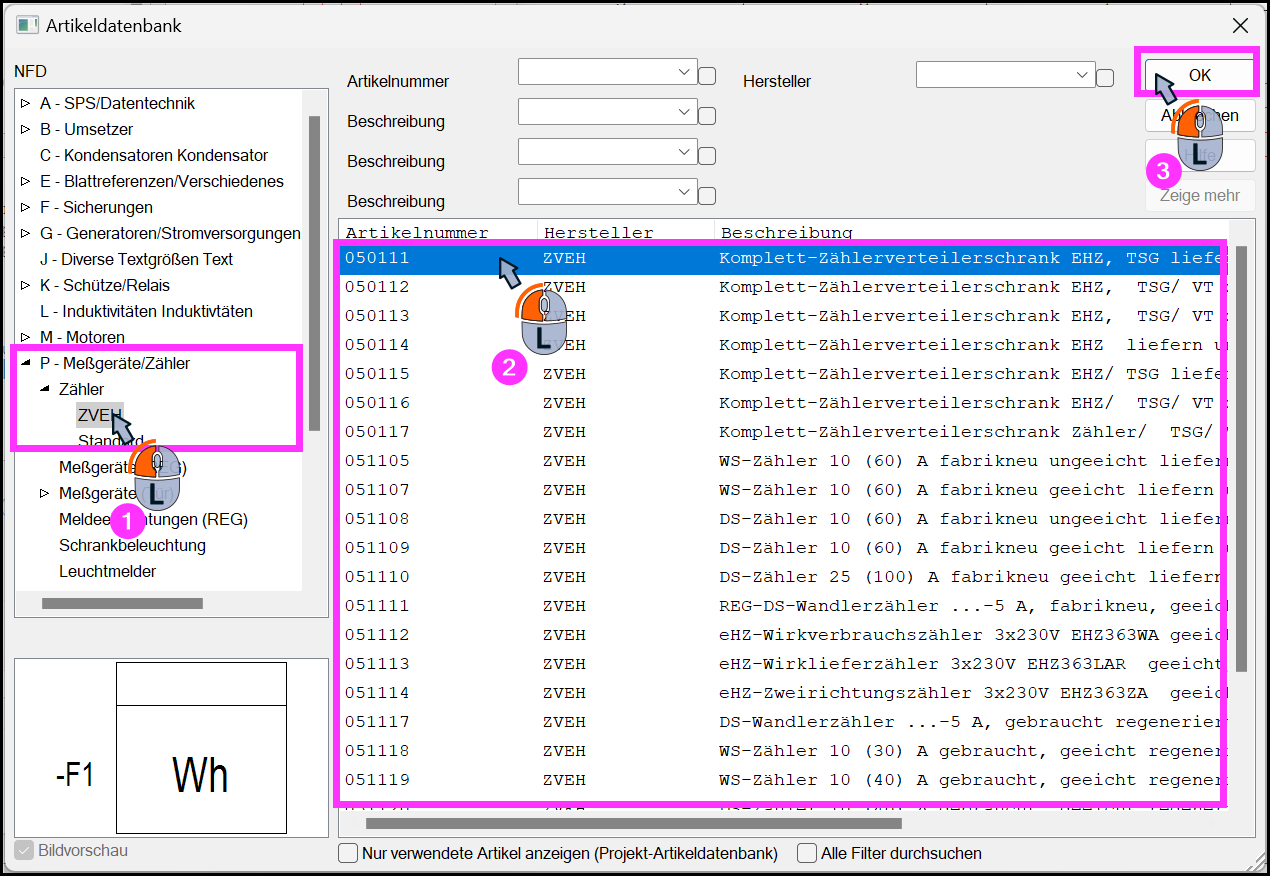

• Öffnen Sie die Artikeldatenbank. Wechseln Sie in die Kategorie P - Messgeräte/Zähler (1).
• Wählen Sie den gewünschten Artikel aus (2).
• Bestätigen Sie mit OK (3).



• Wählen Sie weitere Sicherungen aus.

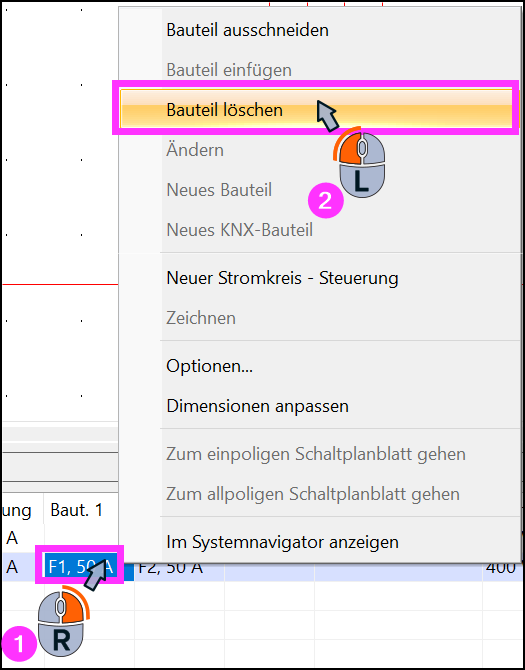

  • Löschen Sie nicht benötigte Sicherungen nach dem Einfügen des Stromkreises.



• Schließen Sie den Dialog oder fügen Sie weitere Stromkreise ein.
• Fügen Sie nun wie gewohnt abgehende Stromkreise hinzu.

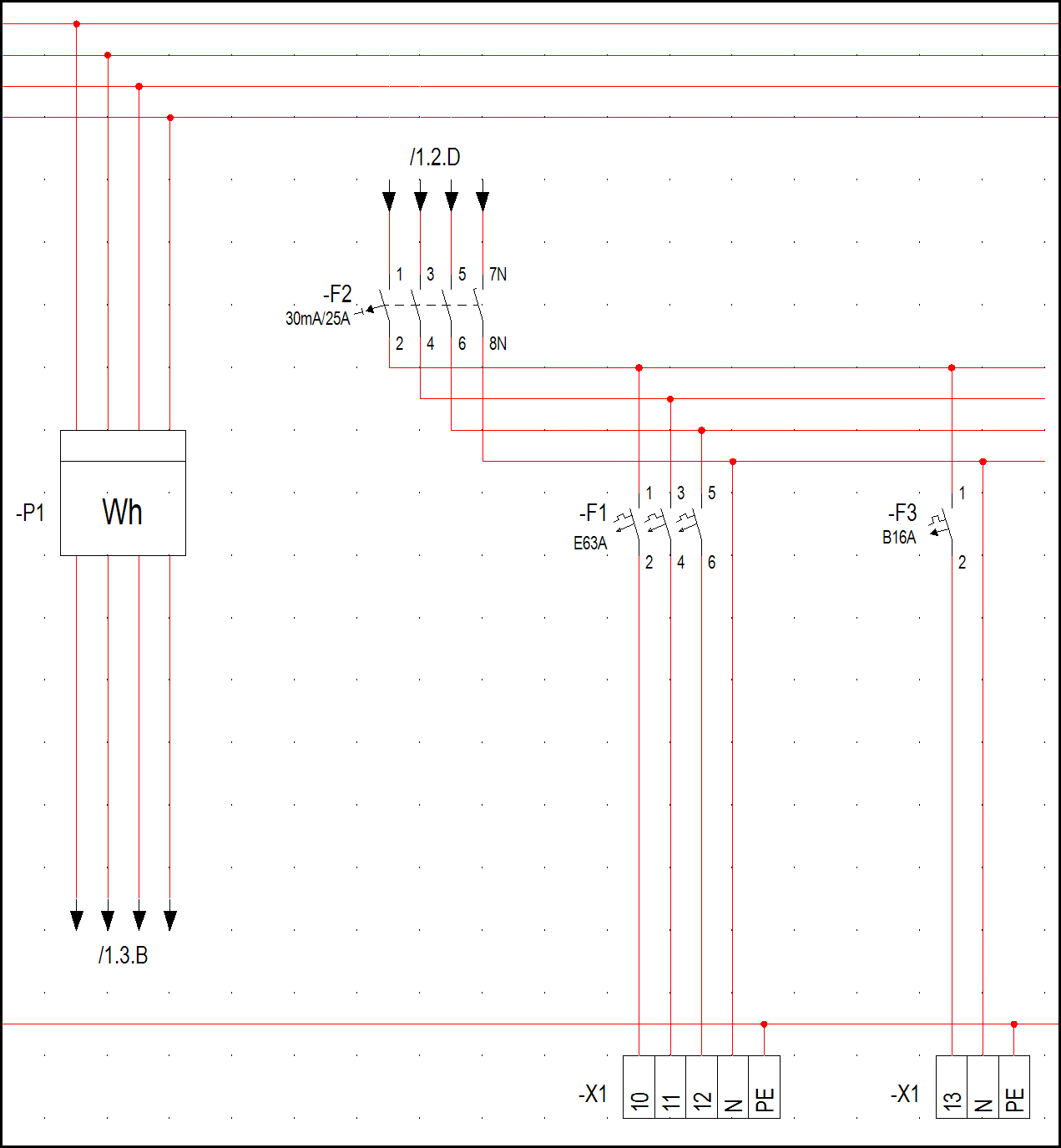

2. Variante - Zweites Niveau mittels Referenzen

• Legen Sie ein zweites Niveau an, indem Sie die gewünschte Position in der Stromkreisliste (1) markieren.
• Klicken Sie danach auf die Schaltfläche Neuer Stromkreis - Niederspannung (2).

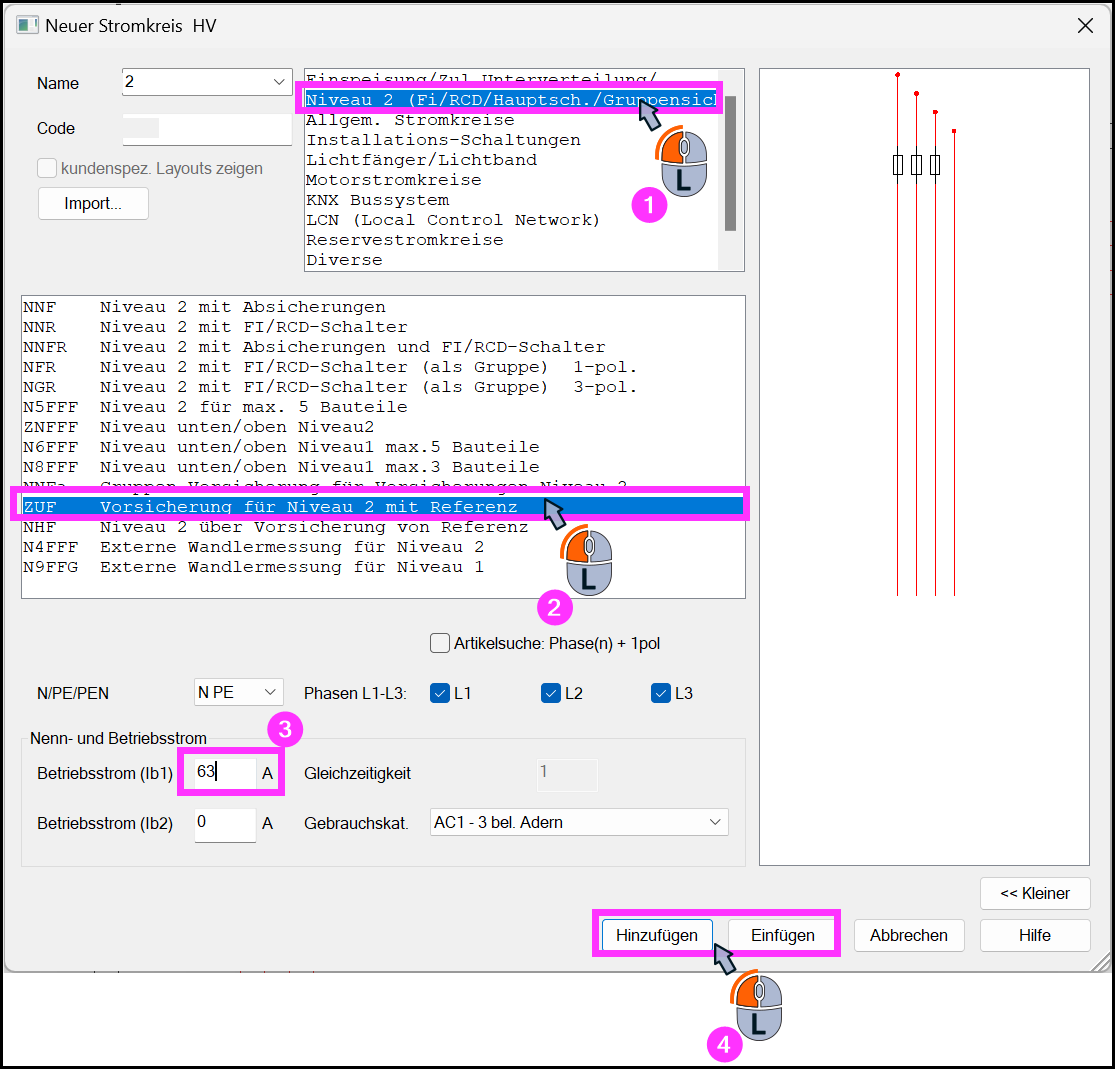

• Wählen Sie anschließend die Kategorie Niveau 2... (1).
• Wählen Sie das Layout ZUF - Vorsicherung für Niveau 2 mit Referenz (2).
• Passen Sie bei Bedarf den Strom an (3).
• Fügen Sie den Stromkreis durch Klicken auf Hinzufügen oder Einfügen hinzu (4).



• Öffnen Sie die Artikeldatenbank. Wechseln Sie in die Kategorie P - Messgeräte/Zähler (1).
• Wählen Sie den gewünschten Artikel aus (2).
• Bestätigen Sie mit OK (3).



• Schließen Sie den Dialog oder fügen Sie weitere Stromkreise ein.
• Klicken Sie erneut auf die Schaltfläche Neuer Stromkreis - Niederspannung.

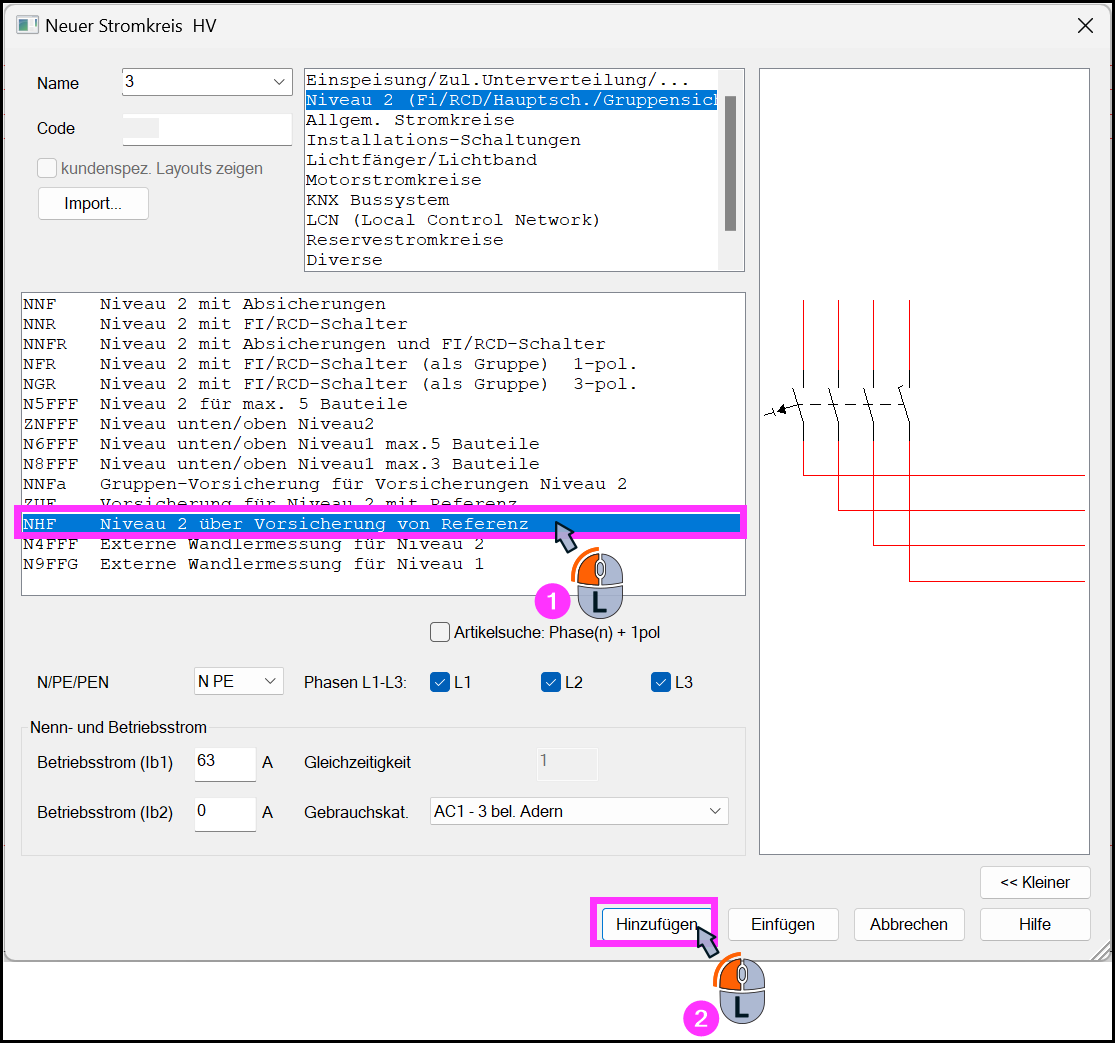

• Wählen Sie das Layout NHF - Niveau 2 über Vorsicherung von Referenz (1).
• Fügen Sie dies hinzu (2).



• Öffnen Sie die Artikeldatenbank und wählen Sie den gewünschten Artikel aus.
  • Falls Sie kein Element benötigen, löschen Sie es später.

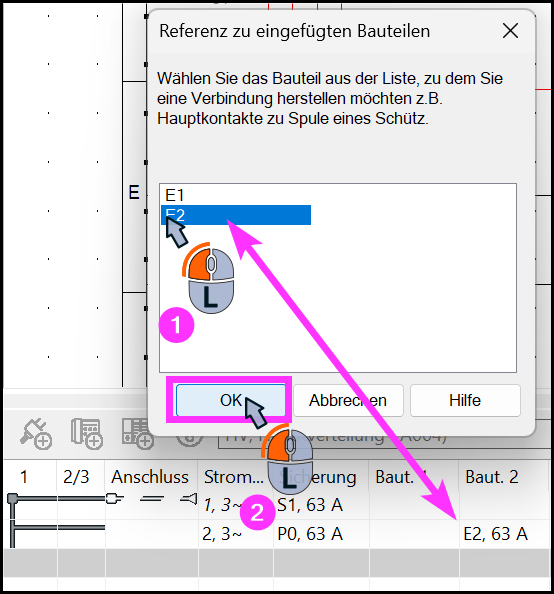

• Der Dialog Referenz zu eingefügten Bauteilen erscheint. Wählen Sie die zu verwendende Referenz aus (1).
  • Im Beispiel ist dies E2.
• Bestätigen Sie die Auswahl mit OK (2).



• Schließen Sie den Dialog oder fügen Sie weitere Stromkreise ein.
• Betätigen Sie die Taste F5, damit die Referenzen korrekt angezeigt werden.
• Fügen Sie nun wie gewohnt abgehende Stromkreise hinzu.
