Verteilerdokumentation - KNX - Reiheneinbaugeräte automatisch zeichnen

Problembeschreibung

Wie werden in der Verteilerdokumentation KNX-Reiheneinbaugeräte automatisch auf der entsprechenden Seite gezeichnet?



Troubleshooting

1. Neues Gerät einfügen

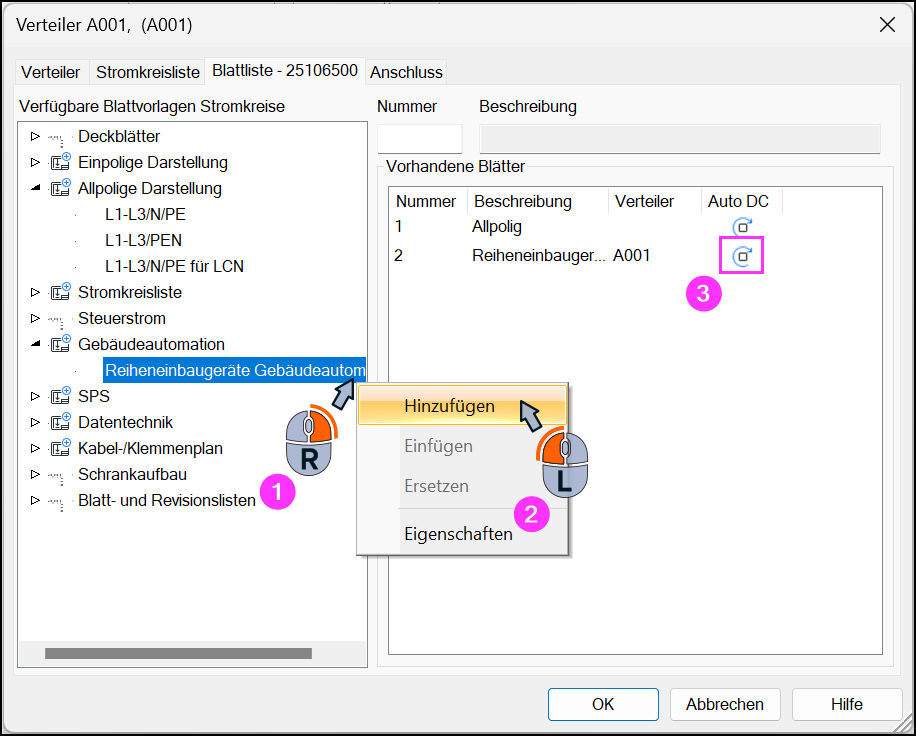

• Fügen Sie die Seite Reiheneinbaugeräte Gebäudeautomation in die Verteilerdokumentation ein (1, 2).
• Achten Sie darauf, dass das Automatische Zeichnen (Auto DC) aktiviert ist (3).

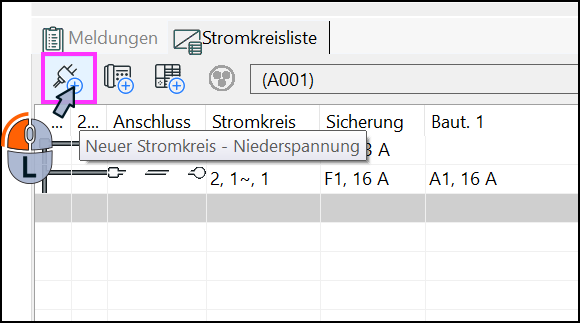

• Klicken Sie in der Stromkreisliste auf Neuer Stromkreis – Niederspannung.

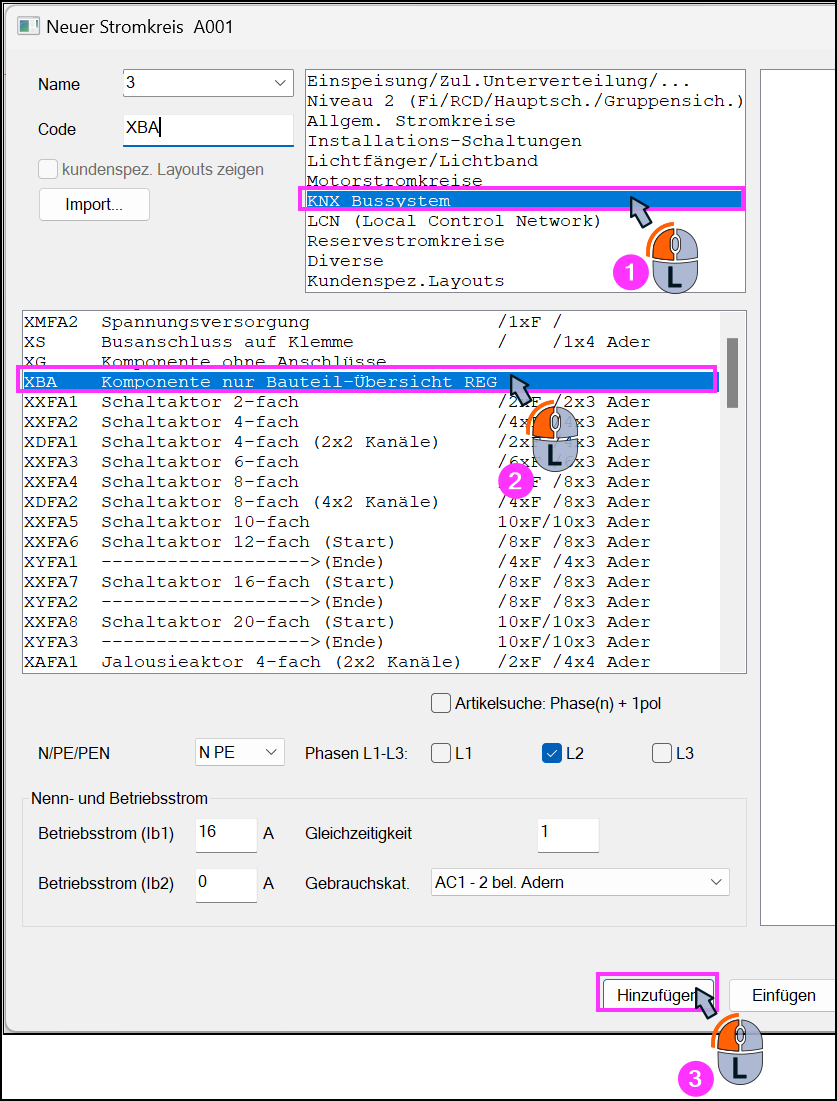

• Wählen Sie aus der Kategorie KNX-Bussystem (1) das Layout XBA Komponente nur Bauteil-Übersicht REG (2).
• Klicken Sie abschließend auf Hinzufügen (3).

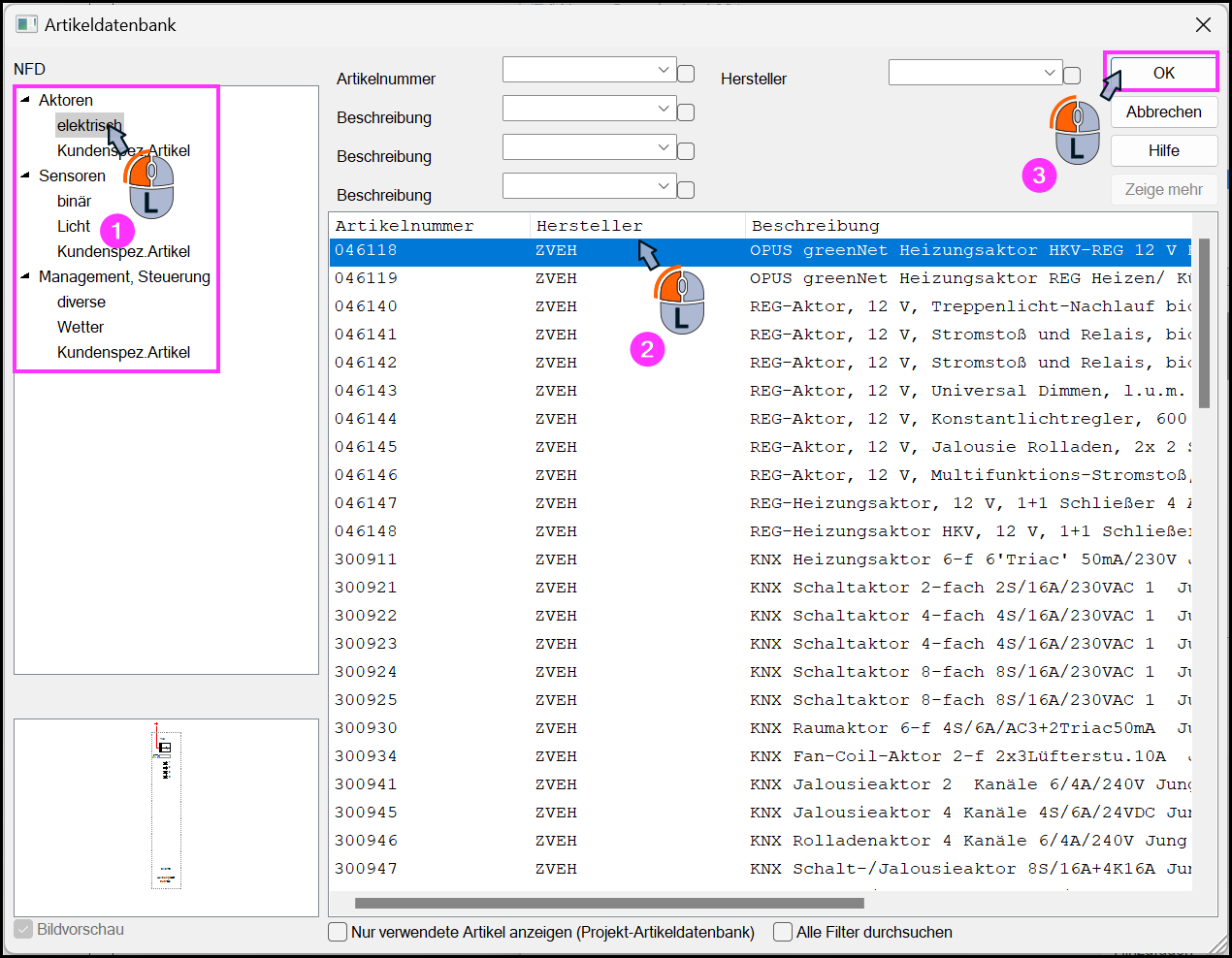

• Fügen Sie das gewünschte Gerät ein, indem Sie die Kategorie wählen (1), ein Produkt auswählen (2) und mit OK bestätigen (3).
  • Falls Sie ein Element in die Seite Reiheneinbaugeräte Gebäudeautomation einfügen möchten, das bereits in der Stromkreisliste vorhanden ist, siehe unter 2. Bereits vorhandenes Gerät einfügen.



2. Bereits vorhandenes Gerät einfügen

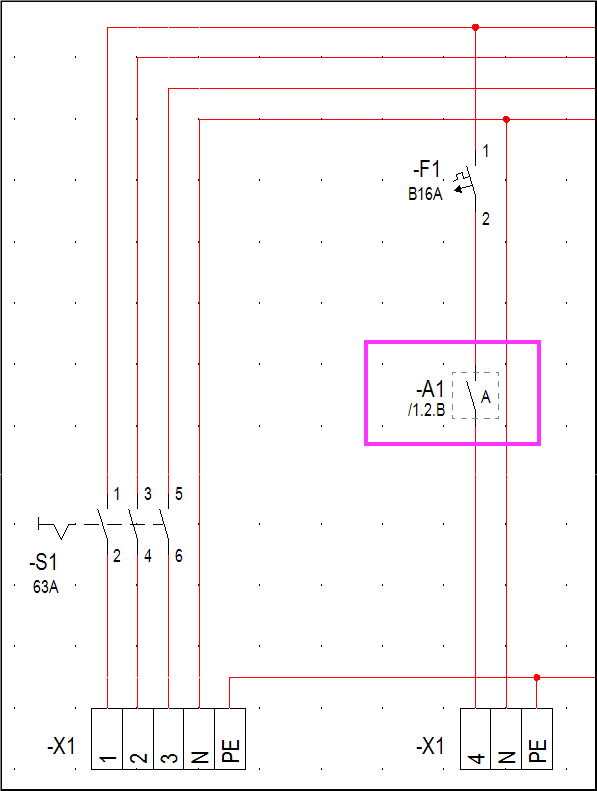

Wenn z.B. bereits Kontakte von KNX-Geräten in die Stromkreisliste eingefügt wurden.

• Gehen Sie zunächst vor, wie unter 1. beschrieben.
• Löschen Sie anschließend das nicht benötigte Gerät aus dem hinzugefügten Stromkreis-Layout.

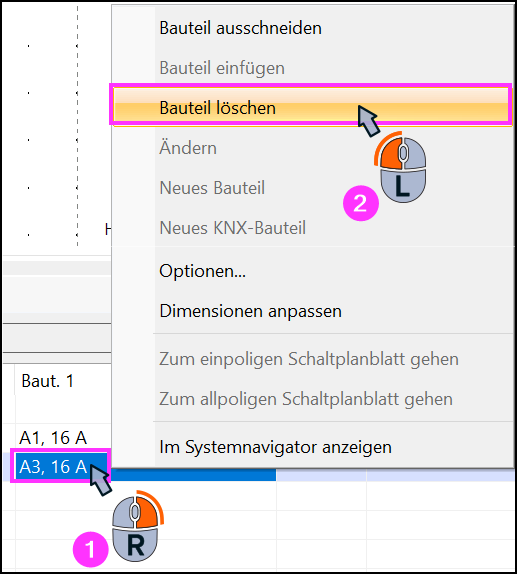

• Klicken Sie hierfür mit rechts in der Spalte Bauteil 1 auf das zu entfernende Bauteil (1).
• Wählen Sie im Kontextmenü Bauteil löschen (2).

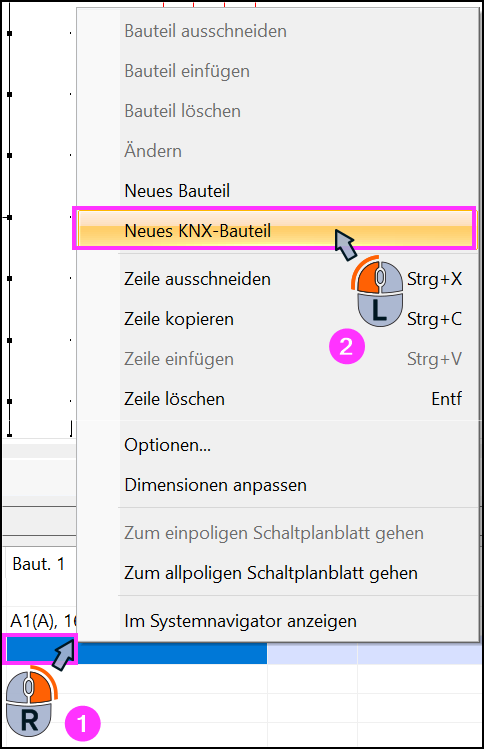

• Klicken Sie nun erneut mit rechts in dieselbe Zelle in der Spalte Bauteil 1 (1).
• Wählen Sie im Kontextmenü Neues KNX-Bauteil (2).

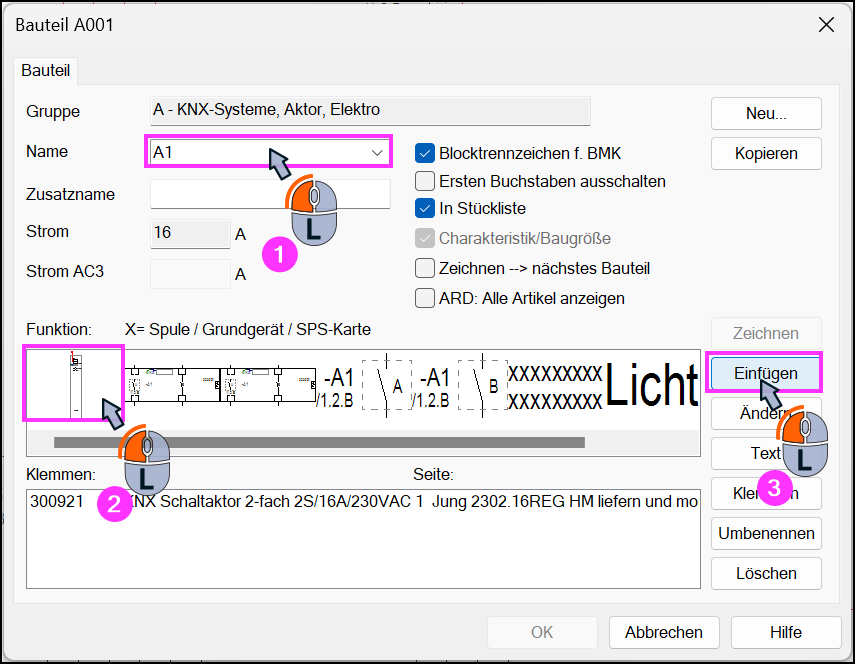

• Wählen Sie anschließend unter Name das gewünschte Bauteil aus (1).
• Markieren Sie unter Funktion das Reiheneinbaugerät (2).
• Klicken Sie auf Einfügen (3).

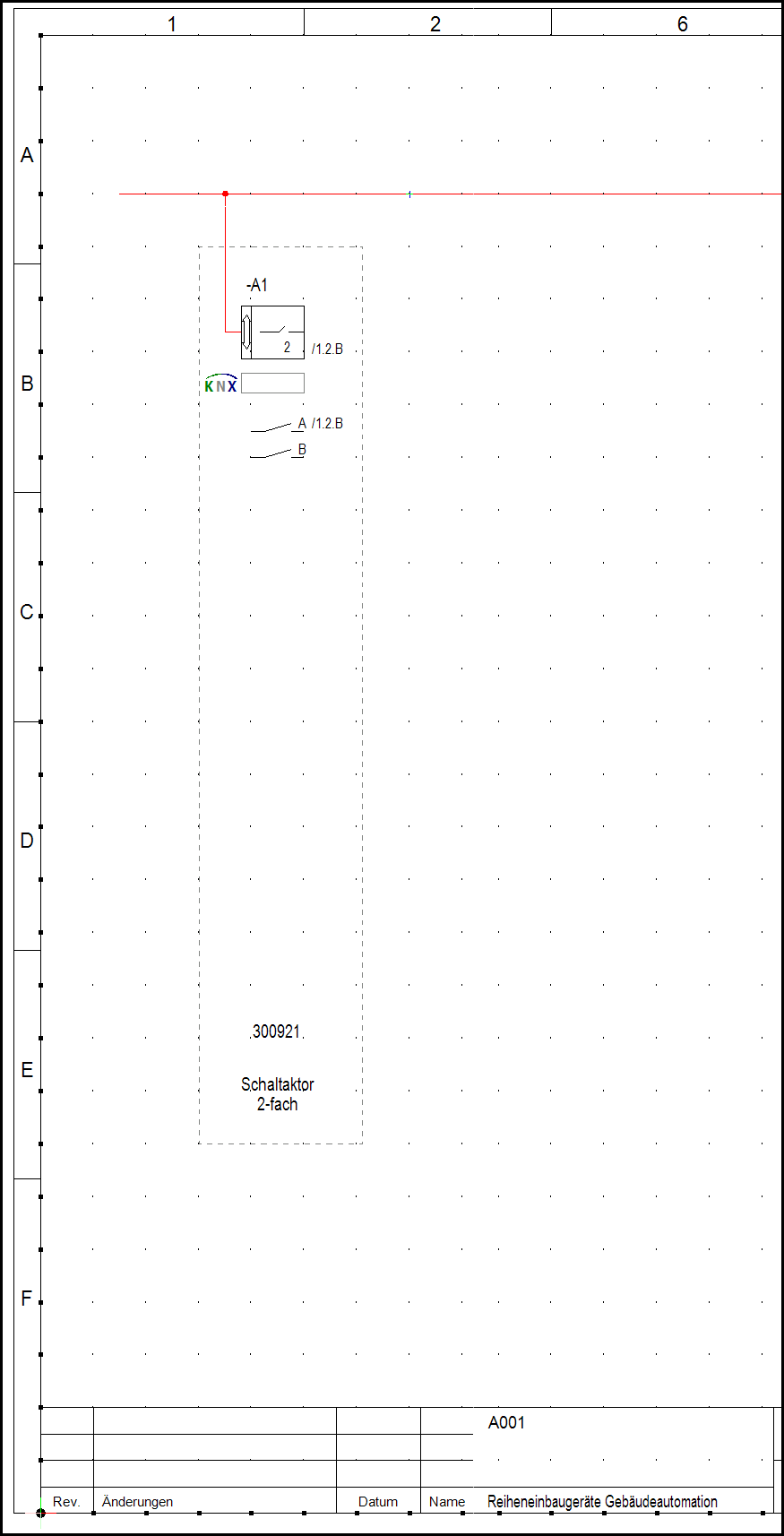

Ergebnis

Das Reiheneinbaugerät wird automatisch gezeichnet.
