Eigenschaften der Beschriftung von Schnitten ändern

Aktualisiert
gültig für Version ab 12Modus beide

..

Problembeschreibung

Wie kann die Schrift für die Beschriftung von Schnitten geändert werden?

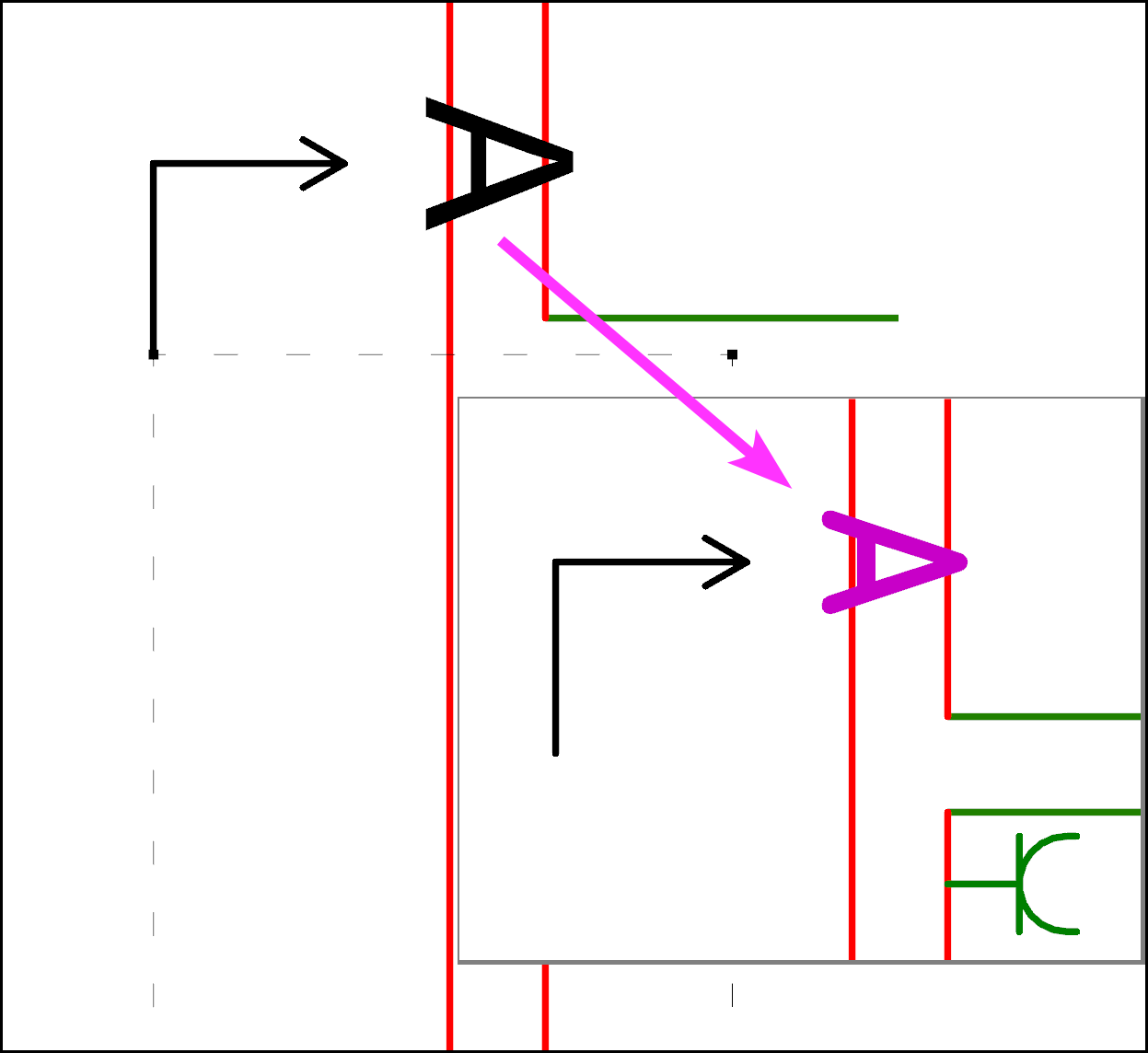

Vorher-Nachher-Vergleich des Font-Setups

Troubleshooting:

  • Öffnen Sie die Font-Einstellungen.

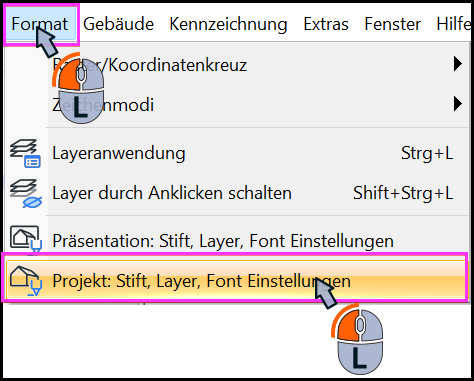

  • Wählen Sie hierfür aus dem Menü Format den Eintrag Projekt: Stift, Layer, Font Einstellungen.

    Geöffnete Menüleiste mit markiertem Eintrag „Format“ und im aufgeklappten Menü der hervorgehobenen Option „Projekt: Stift, Layer, Font Einstellungen“, beide mit Mausklick-Symbolen zum Aufrufen der Projekteinstellungen.

  • Aktivieren Sie im Dialog Projekt Eigenschaften den Punkt Font.

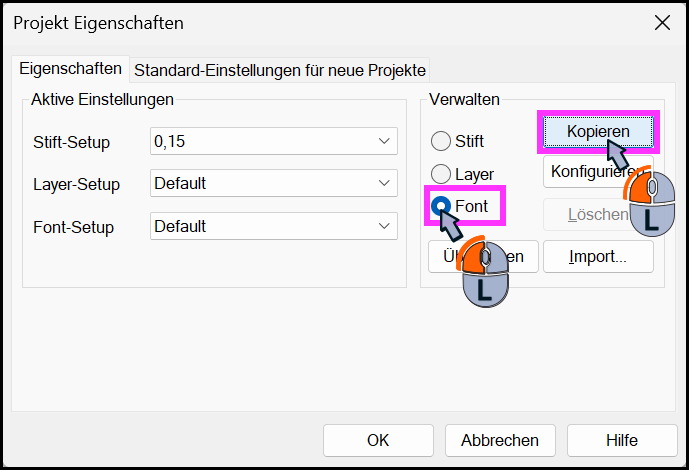

  • Klicken Sie auf Kopieren. Dies stellt sicher, dass das originale Font-Setup unverändert bleibt.

    Dialog „Projekt Eigenschaften“ mit aktivem Font-Setup „Default“, rechts im Bereich „Verwalten“ die Option „Font“ ausgewählt und die Schaltfläche „Kopieren“ mit Mausklick hervorgehoben
  • Vergeben Sie einen neuen Namen für das Setup und bestätigen Sie mit OK.

    Neuer Name für Font-Setup und OK-Button

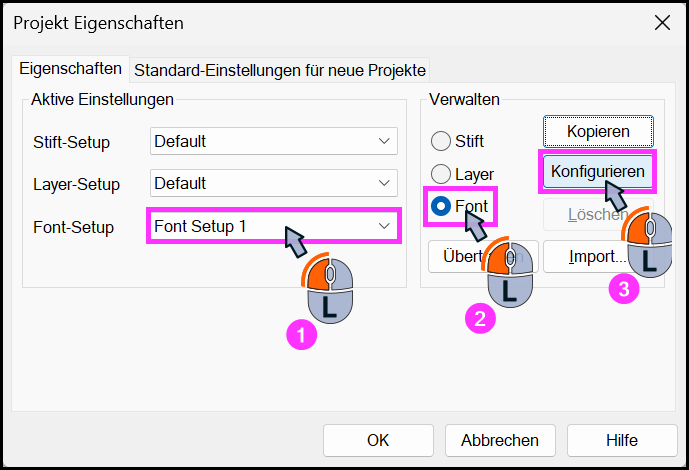

  • Wählen Sie das soeben erstellte Font-Setup aus (1). Stellen Sie sicher, dass bei Verwalten Font ausgewählt ist (2). Klicken Sie auf Konfigurieren (3).

    Dialog „Projekt Eigenschaften“ mit aktivem Font-Setup „Font Setup 1“, rechts im Bereich „Verwalten“ die Option „Font“ ausgewählt und Schaltfläche „Konfigurieren“ mit Mausklick hervorgehoben.

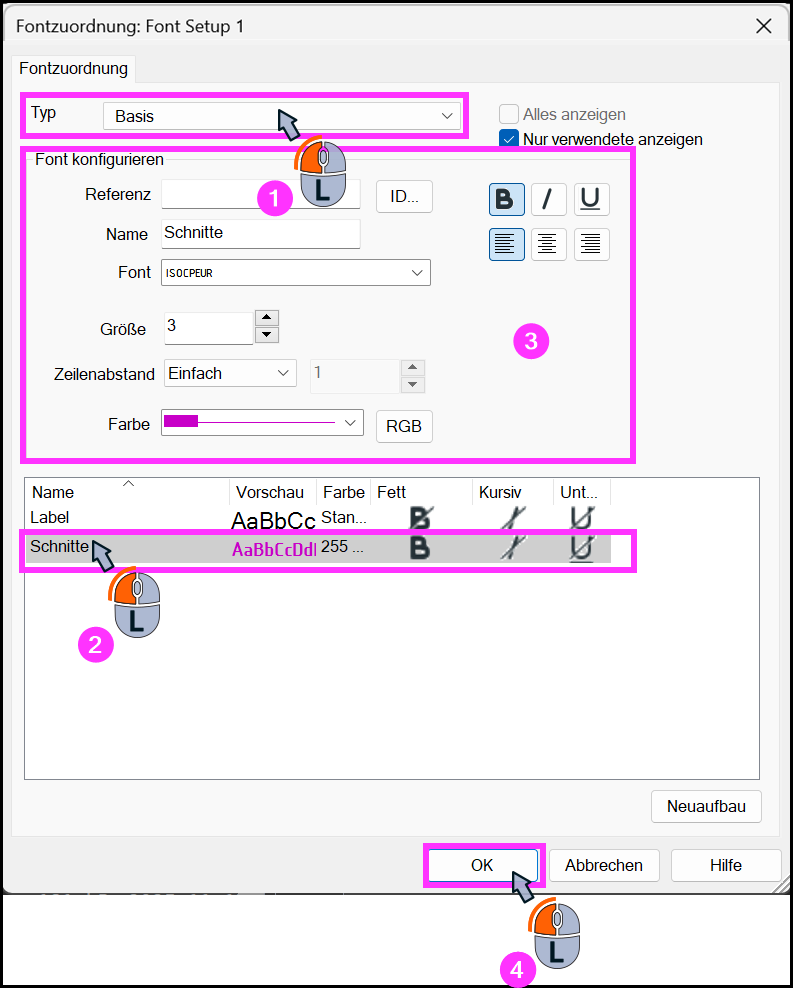

  • Wählen Sie unter Typ Basis aus (1).
  • Markieren Sie in der Tabelle unten den Eintrag Schnitte (2).
  • Nehmen Sie die gewünschten Anpassungen vor (3).
  • Bestätigen Sie die Änderungen mit OK (4).

    Dialog „Fontzuordnung: Font Setup 1“ mit ausgewähltem Typ „Basis“, unten der Eintrag „Schnitte“ markiert, oben die Font-Eigenschaften wie Größe 3 und Farbe eingestellt, Schaltfläche „OK“ zum Bestätigen hervorgehoben
  • Die Änderungen werden sofort sichtbar. Sie gelten sowohl für das Arbeitsmodell als auch für die Schnittansicht.

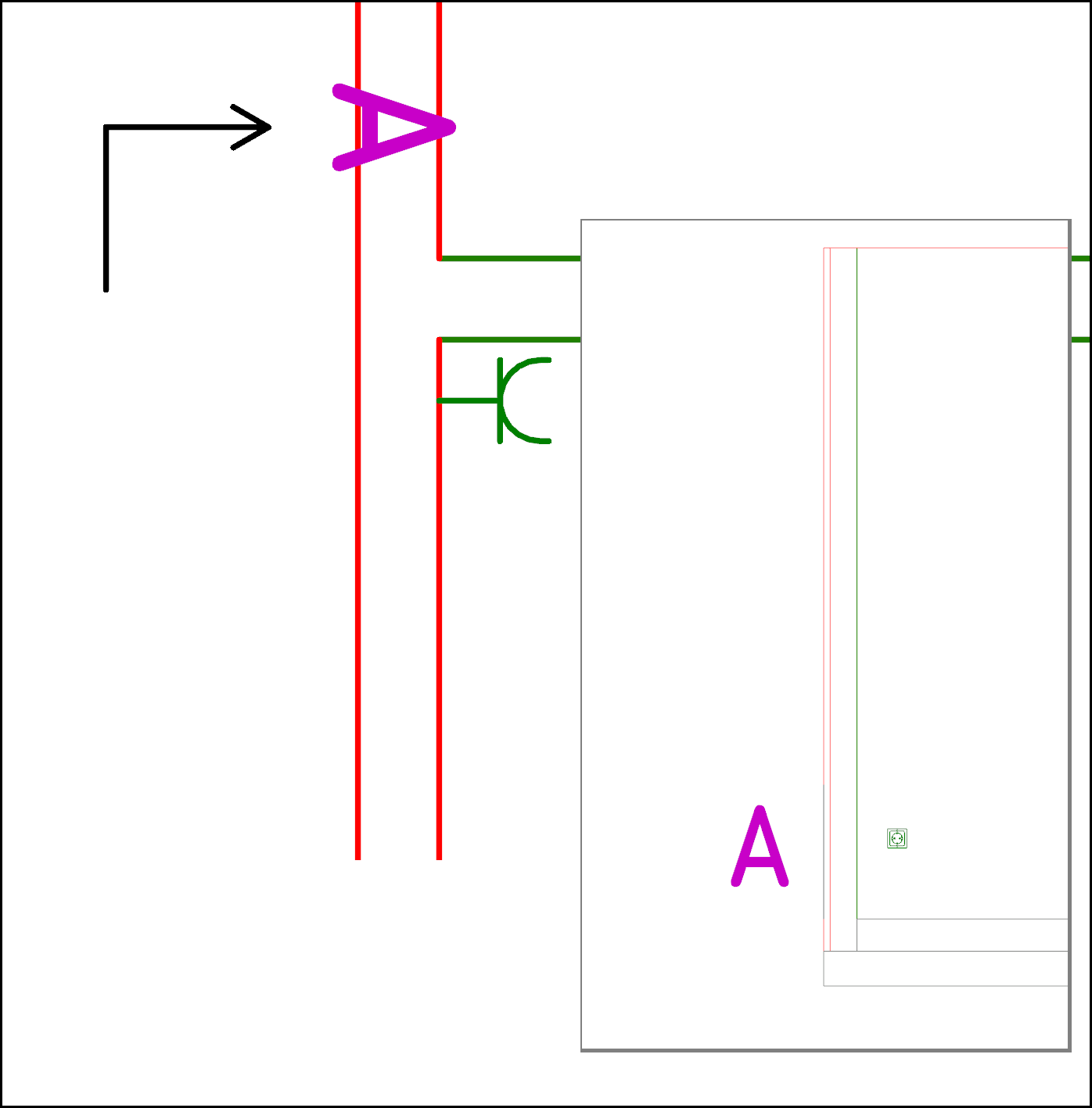

    Nachher: Schematische Elektrozeichnung mit zwei vertikalen roten Leitungen, oben einem magentafarbenen Richtungssymbol, einer grünen seitlichen Abzweigung mit Schalter-Symbol und rechts einem grau umrandeten Rechteckbereich mit magentafarbener Beschriftung
