Problembeschreibung
Es kann erforderlich sein, die Konfiguration der Stromschienen in der Verteilerdokumentation anzupassen.
Dieser Beitrag erläutert das notwendige Vorgehen.
Troubleshooting
- Öffnen Sie eine Verteilerdokumentation oder erstellen Sie eine neue.
- Diese muss ein Blatt aus der Kategorie Allpolige Darstellung enthalten.
- Doppelklicken Sie auf die Stromschiene.
- Dies kann im Niveau 1 erfolgen (1) oder
- auf die untere Stromschiene (2), im Beispiel PE.
- Es öffnet sich in jedem Fall derselbe Dialog, jedoch mit unterschiedlicher Standardeinstellung.
- In diesem Dialog legen Sie fest, welche Stromschienen an welcher Position angezeigt oder ausgeblendet werden sollen:
- Anzahl Phasen (max=3) – legt fest, wie viele Außenleiter angezeigt werden.
- N-Leiter (0=Nein; 1=Ja) – legt fest, ob der N-Leiter angezeigt wird.
- PE-Leiter (0=Nein; 1=Ja) – legt fest, ob der PE-Leiter angezeigt wird.
- N/PE oben=0 – N/PE unten=1 – legt fest, ob der N-/PE-Leiter über oder unter den Außenleitern dargestellt wird.
- Die Ergebnisse unterscheiden sich je nach verwendeter Allpoliger Darstellung:
- L1-L3/N/PE
- L1-L3/PEN
- L1-L3/N/PE für LCN

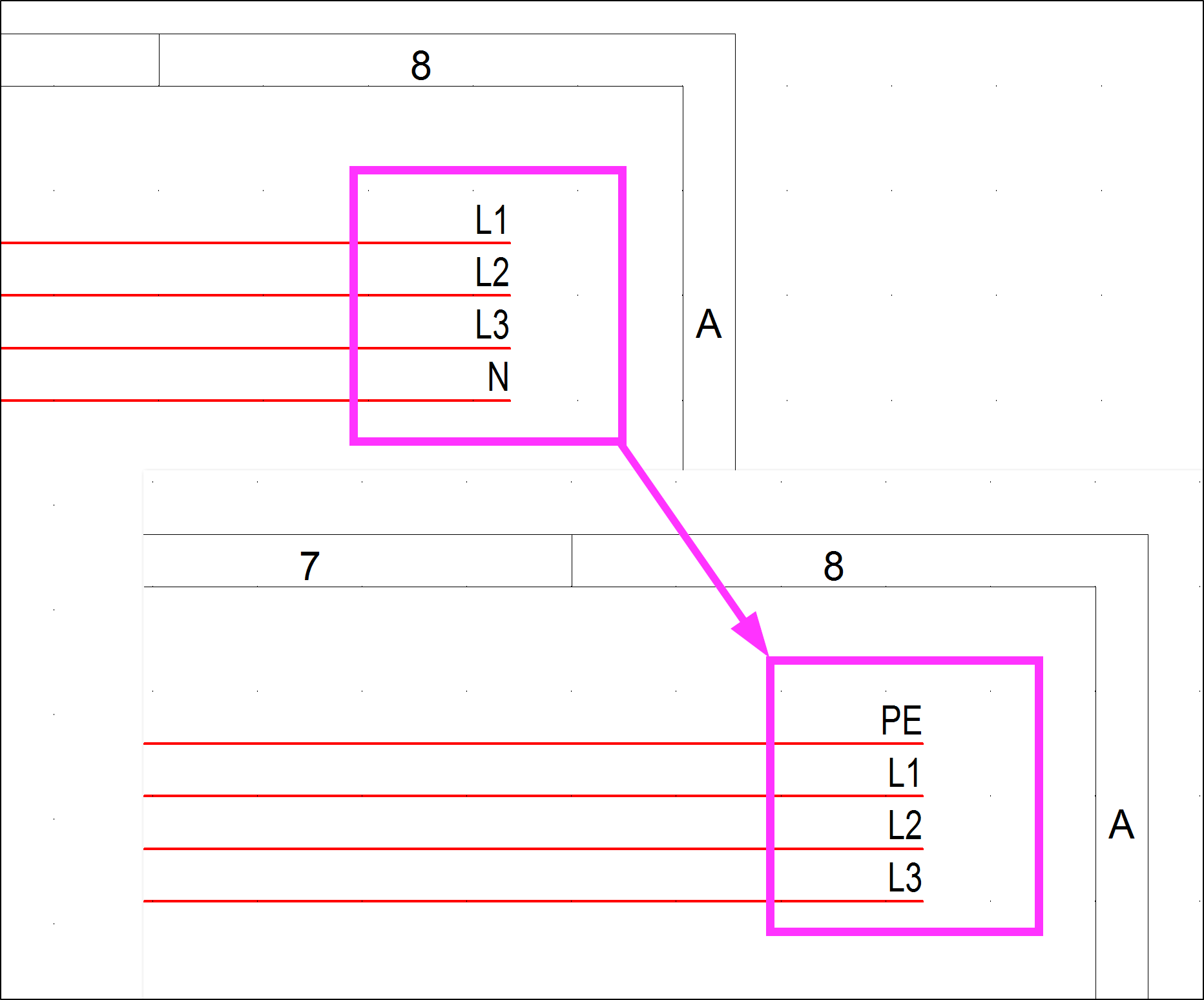

Beispiel
