Maß-Bezugslinien sollen an einem bestimmten Punkt enden

Problembeschreibung:

Die Bezugslinien einer Bemaßung sollen nicht an einem bestimmten Punkt enden.

Troubleshooting:

Variante 1 - Alle Bezugslinien einer Kette mit gleicher Länge

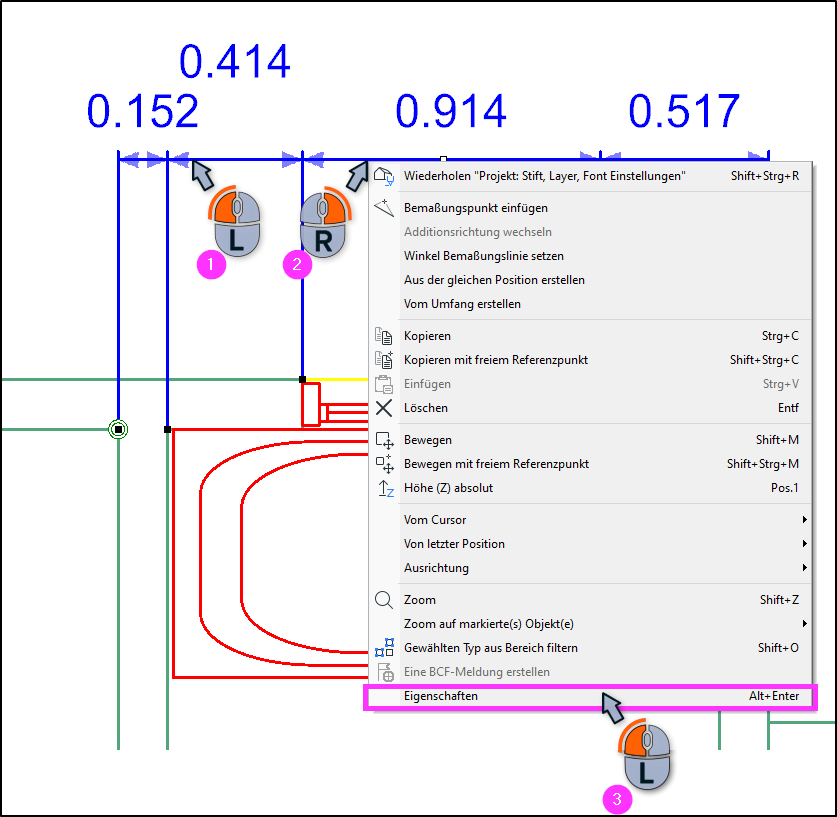

• Markieren Sie eine gezeichnete Maßkette mit der linken Maustaste (1).
• Klicken Sie mit rechts (2)
• Und wählen Sie aus dem Kontextmenü Eigenschaften (3).
  • Es besteht ebenfalls die Möglichkeit, die Eigenschaften der Bemaßung vor dem Zeichnen derselben einzustellen.

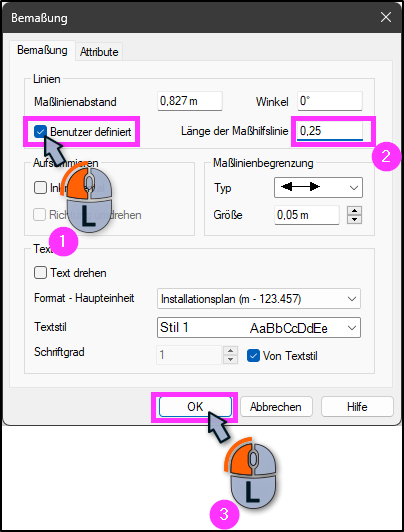

• Es öffnet sich der Dialog Bemaßung.
• Aktivieren Sie hier die Option Benutzerdefiniert (1).
• Geben Sie einen Wert ein (2).
  • Die Änderungen werden sofort im Arbeitsmodell sichtbar.
• Und bestätigen Sie mit OK (3).

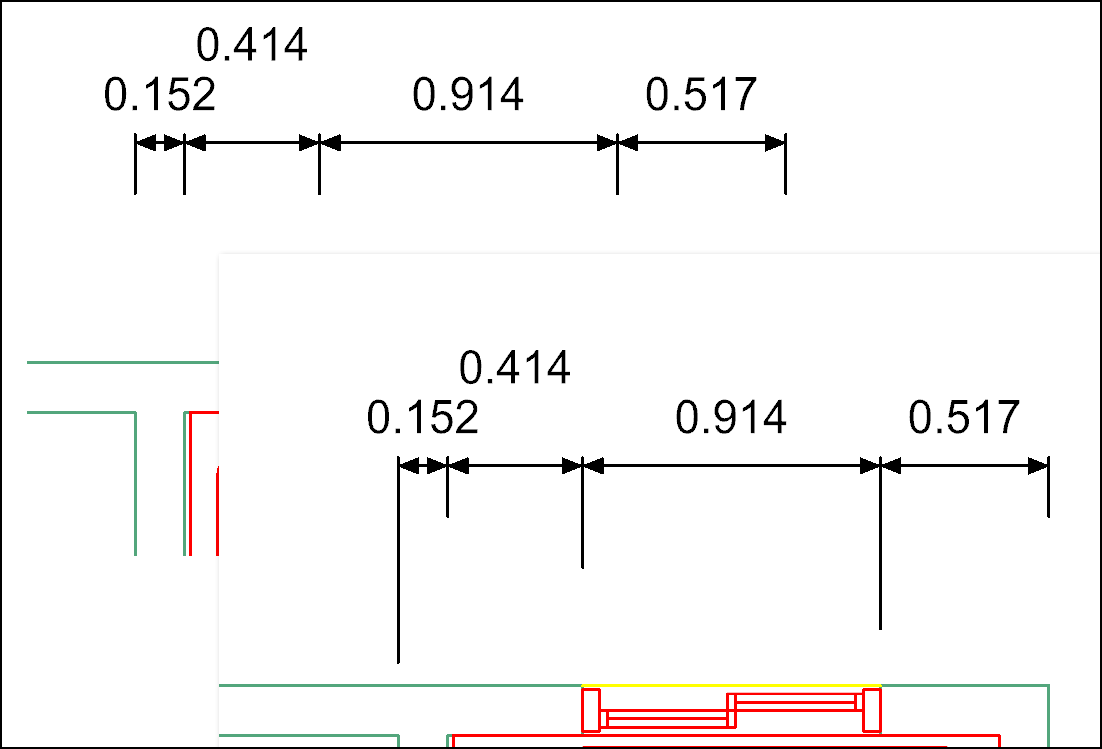

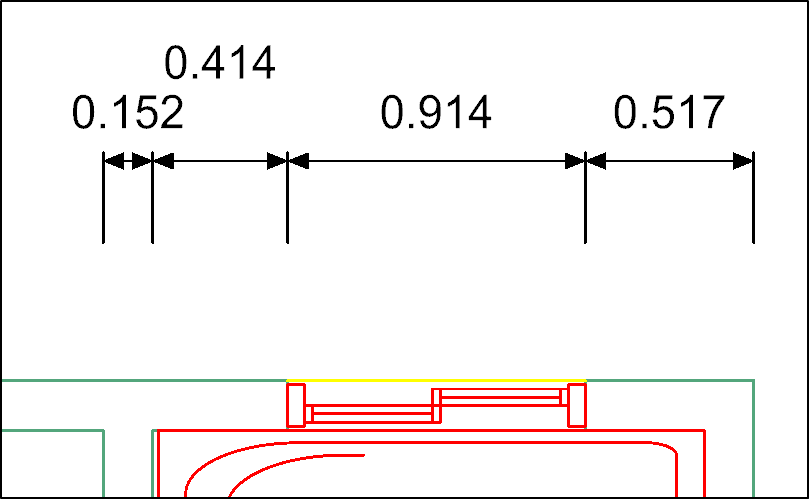

• Ergebnis





Variante 2 - Individuelle Länge je Bezugslinie

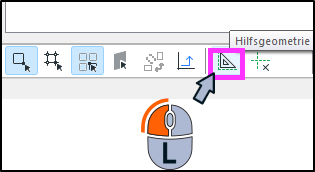

• Aktivieren Sie die Hilfsgeometrie.

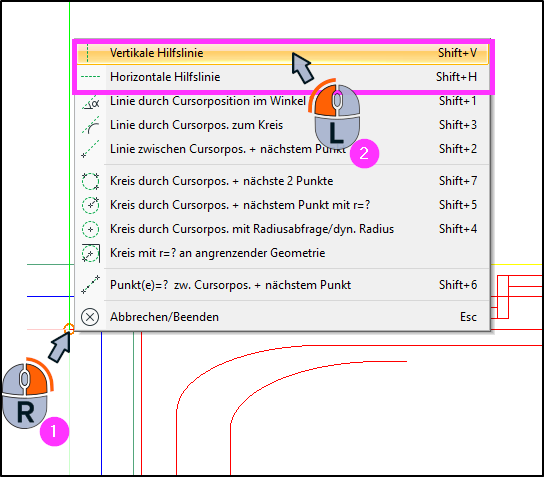

• Fügen Sie Hilfslinien an allen relevanten Punkten hinzu.

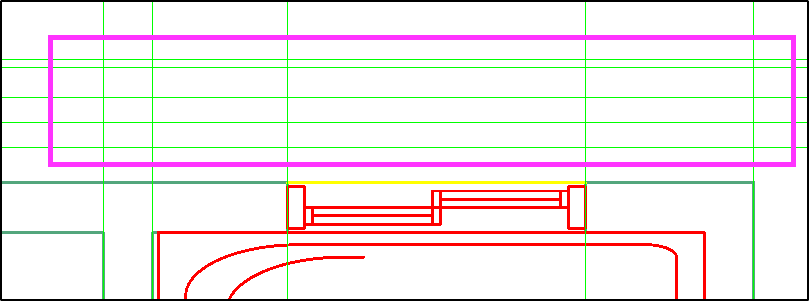

  • Ergebnis

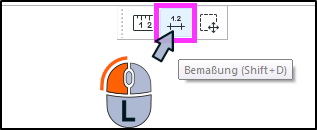

• Wählen Sie das Werkzeug Bemaßung.

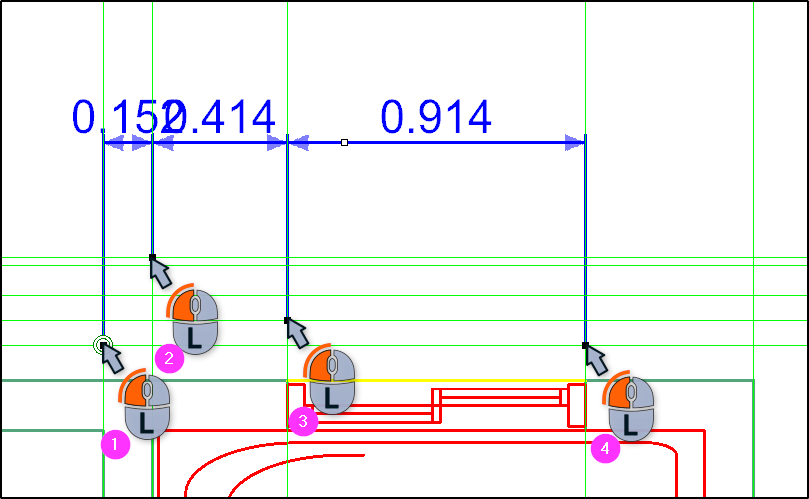

• Klicken Sie nacheinander alle relevanten Punkte an.




• Beenden Sie den Vorgang mit Enter.
• Platzierten Sie die Maßkette.

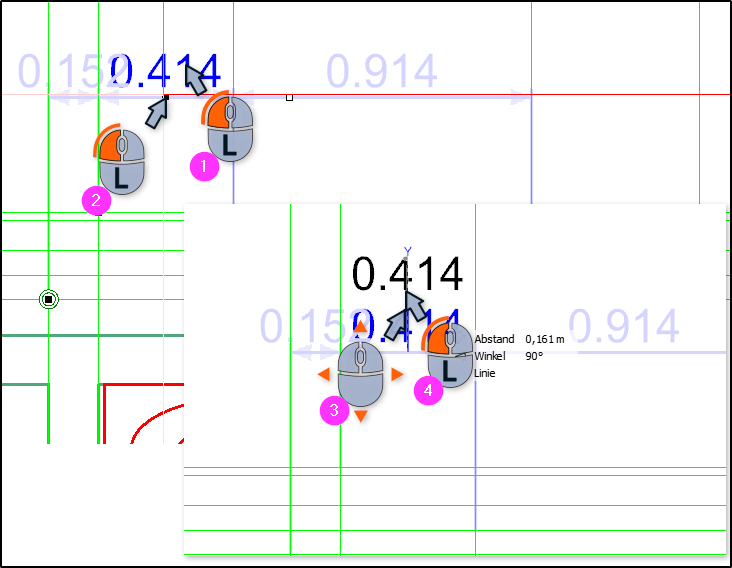

• Korrigieren Sie, falls nötig, die Position einzelne Texte.

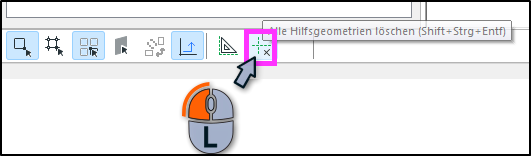

• Und löschen Sie die Hilfsgeometrie.

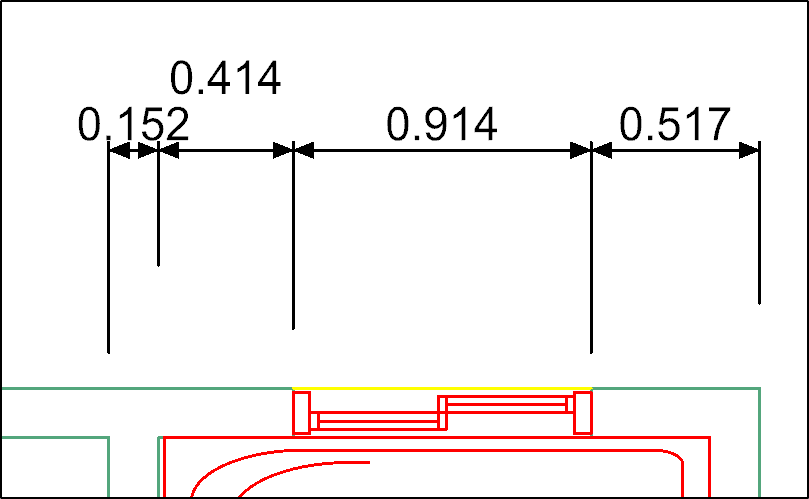

• Ergebnis
