| gültig für | Version | ab 19 | Modus | beide |
Problembeschreibung:
Die unterschiedlichen Dialoge beim Anschließen von Objekten an einen Kabelweg, der mit einem Verteiler verbunden ist – beispielsweise Kabel Energieversorgung, Quelle und Ziel (OPEN BIM), Kabel zum Verteiler führen (Klassisch) oder Ins Verlegesystem hineinführen (OPEN BIM) – können Anwender verwirren und zu Fehlern bei der Kabelverlegung führen.
Troubleshooting:
- Um die Handhabung zu erleichtern, empfehlen wir nach dem Anschluss des ersten Objekts an den Verteiler über den Kabelweg folgende Schritte. Siehe auch Teil 1.
1. Stromkreis weiterzeichnen
- Aufbauend auf diesem Beitrag und nach erfolgreicher Ausführung dieser Schritte, wird im Folgenden fortgefahren.
1. Option
- Die Funktion Kabel weiterzeichnen ist noch aktiv (2), siehe Beitrag.
2. Option
- Die Funktion Kabel weiterzeichnen wieder aktivieren über das bereits angeschlossene Kabel > Rechtsklick > Kabel weiterzeichnen.
- Kabel am Objekt anschließen (1).
3. Option
- Wählen Sie den angeschlossenen Stromkreis aus der Liste im Verteiler aus und verwenden Sie die Funktion Kabel zeichnen.
2. In das Verlegesystem einführen

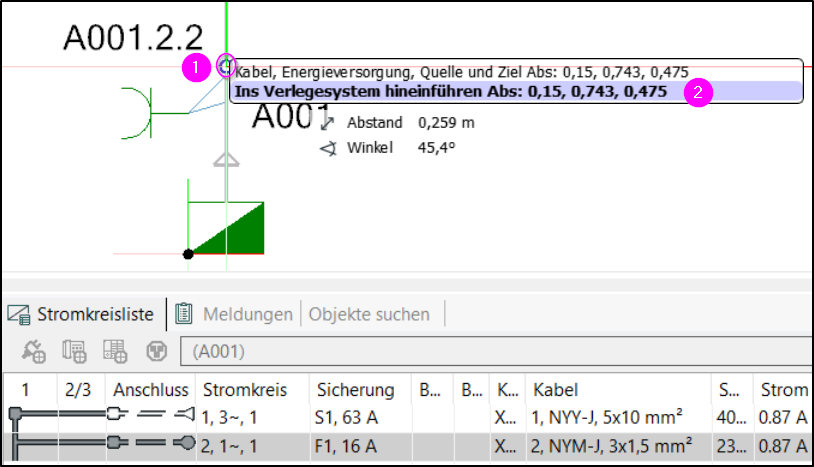

- Führen Sie das aktivierte Kabel zum Kabelweg. Das Kabel wird gefangen (1). Wählen Sie den Dialog Ins Verlegesystem hineinführen (2), um das Kabel ins Kabelwegsystemnetz einzuführen.
3. Herausgeführtes Kabel weiter zeichnen
1. Option

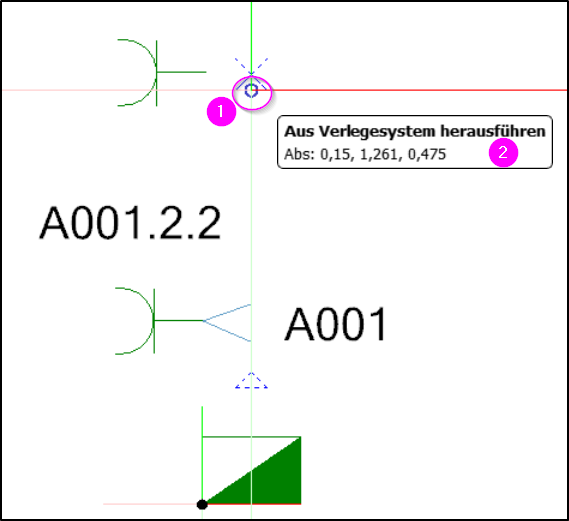

- Nachdem das Kabel in den Kabelweg hineingeführt wurde, bleibt die Funktion aus Schritt 2 aktiv. Wählen Sie den Punkt mit der Maus aus, lassen Sie das Kabel fangen (1) und klicken Sie, um es aus dem Verlegesystem herauszuführen (2).
2. Option
- Nachdem das Kabel in den Kabelweg hineingeführt wurde und falls die Funktion aus Schritt 2 bewusst oder unbewusst abgebrochen oder beendet wurde, kann sie wie folgt wieder aktiviert werden. Wählen Sie das Kabelweg-Teilstück (1) aus, klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü Herausgeführtes Kabel weiter zeichnen (2), um es weiter zu zeichnen.
- Wählen Sie den Punkt mit der Maus aus, lassen Sie das Kabel fangen (1) und klicken Sie, um es aus dem Verlegesystem herauszuführen (2).
4. Objekte anschließen
- Führen Sie das Kabel vom Kabelweg zum zweiten Objekt (1) des Stromkreises und schließen Sie es an (2).
5. Ergebnis
- Im Systemnavigator (1) wird die Reihenfolge des Stromkreises von oben nach unten dargestellt (2), wie zuvor gezeichnet (3). Im Verteiler ist der Stromkreis unter Anschluss korrekt angeschlossen (Rechteck/Verteiler, Linie/Anschlusskabel, Kreis/Objekt grau gefüllt).
