Problembeschreibung:
Die unterschiedlichen Dialoge beim Anschließen von Objekten an einen Kabelweg, der mit einem Verteiler verbunden ist – beispielsweise Kabel Energieversorgung, Quelle und Ziel (Open BIM), Kabel zum Verteiler führen (Klassisch) oder Ins Verlegesystem hineinführen (Open BIM) – können Anwender verwirren und zu Fehlern bei der Kabelverlegung führen.
Troubleshooting:
Um Ihnen die Handhabung zu erleichtern, empfehlen wir folgende Schritte:
1. Stromkreis auswählen
- Wählen Sie den gewünschten Stromkreis aus der Liste im Verteiler aus.
2. Stromkreis am Kabelweg anschließen

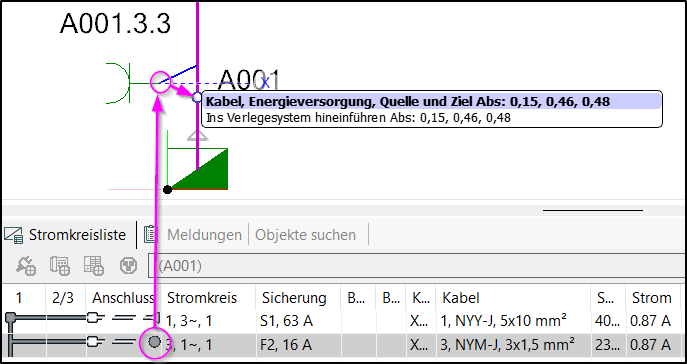

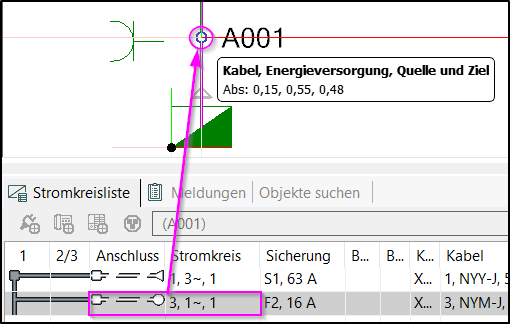

- Verbinde den ausgewählten Stromkreis aus der Stromkreisliste mit dem Kabelweg, beginnend vor dem ersten Objekt. Klicken Sie auf den Dialog „Kabel Energieversorgung, Quelle und Ziel“, um die Verbindung zum Verteiler herzustellen.
2. Objekt anschließen

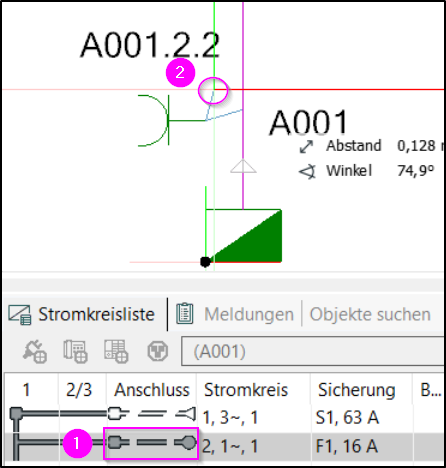

- Führen Sie das am Verteiler angeschlossene Kabel vom Kabelweg (1) zum ersten Objekt (2) des Stromkreises.

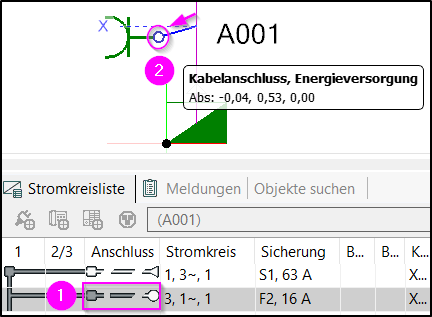

- Vergewissern Sie sich, dass das erste Objekt (2) in der Stromkreisliste korrekt unter Anschluss (1) mit dem Verteiler verbunden ist (Rechteck/Verteiler, Linie/Anschlusskabel, Kreis/ Objekt grau gefüllt).

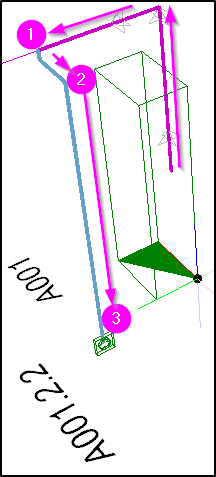

3. Stromkreis weiterzeichnen
-
Option 1
Die Funktion Kabel weiterzeichnen bleibt aktiv (2) für diesen Beitrag.
