Problembeschreibung:
Dieser Beitrag zeigt, wie Sie Verteilerstromkreisinformationen ohne vollständige Verkabelung auf Ihre Datennetzwerkdose übertragen können.

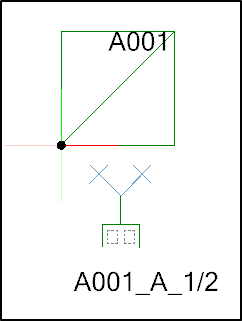

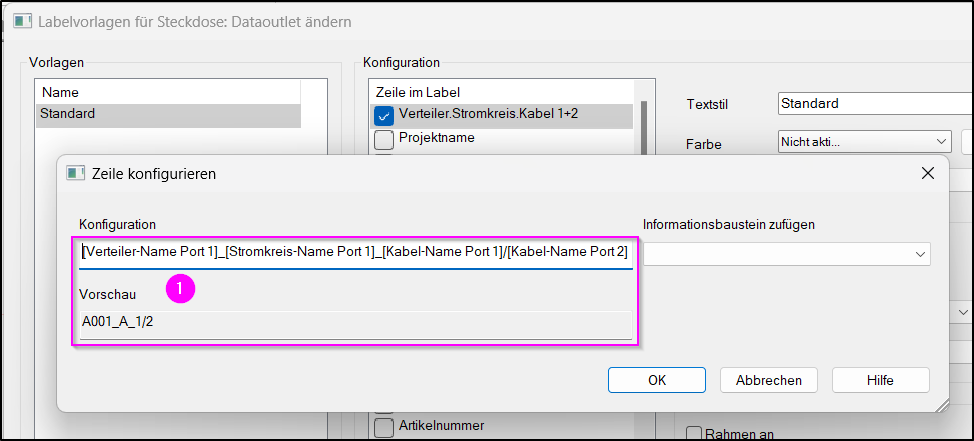

Hinweis: Die Labelvorlage Standard wurde im OPEN BIM-Modus vorab mit diesen Informationsbausteinen konfiguriert.
Troubleshooting:
1. Stromkreis anschließen: 1. Port/Kabel zeichnen

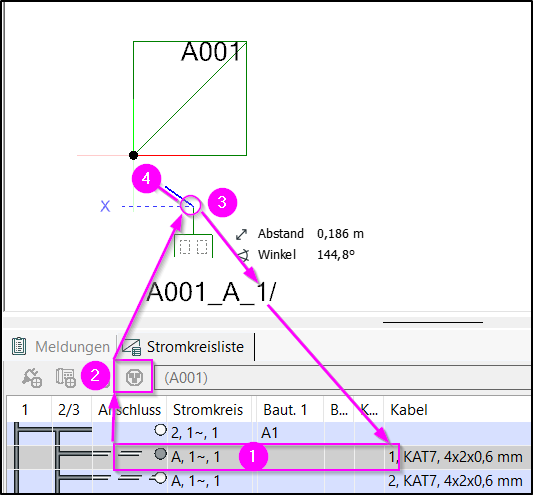

- Wählen Sie den ersten Stromkreis (1) aus der Liste, wählen Sie „Kabel zeichnen (2)“ und schließen Sie es an die Datennetzwerkdose an (3).
- In der aktivierten Label-Beschriftung wird in der Konfiguration direkt der 1. Port/Kabel zugewiesen.
- Setzen Sie das Kabelende links daneben (4) ab und beenden Sie die Funktion.
2. Stromkreis anschließen: 2. Port/Kabel zeichnen

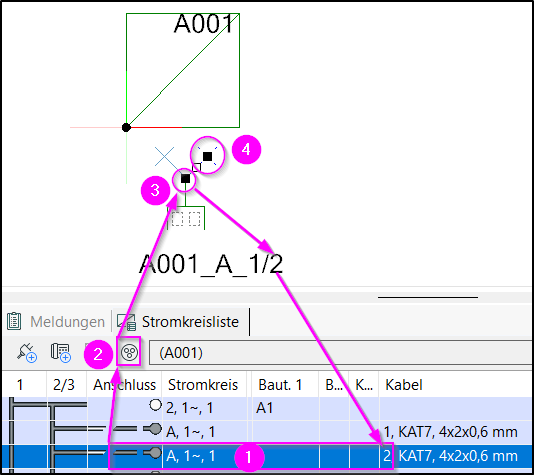

- Wählen Sie den zweiten Stromkreis (1) aus der Liste, wählen Sie „Kabel zeichnen (2)“ und schließen Sie es an die Datennetzwerkdose an (3).
- In der aktivierten Label-Beschriftung wird in der Konfiguration direkt der 2. Port/Kabel zugewiesen.
- Setzen Sie das Kabelende links daneben (4) ab und beenden Sie die Funktion.
3. Tipps
- Wenn die offenen Leitungsenden stören, blenden Sie diese in der Layerzuordnungstabelle aus oder deaktivieren Sie die Option „Kabel anzeigen“ im Menü „Ansicht“.

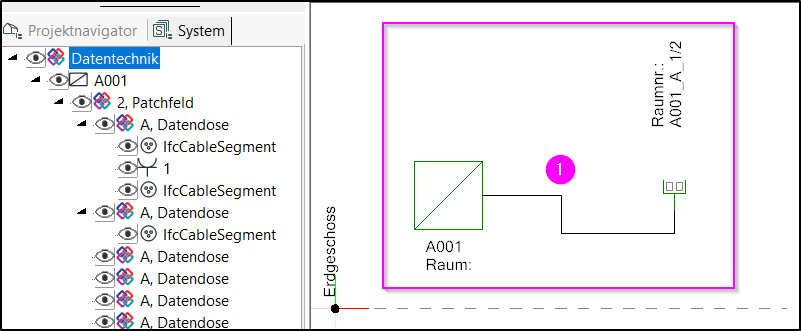

- Im automatischen Schema Datentechnik werden die Kabel korrekt vom Datentechnik-Verteiler bis zur Datennetzwerkdose übernommen und dargestellt (1).
