Problembeschreibung:
Die Lage eines Fußbodenkanals soll korrigiert werden. Hierbei sollen ebenfalls gezeichnete Kästen sowie deren Einbauten verschoben werden.
Troubleshooting:

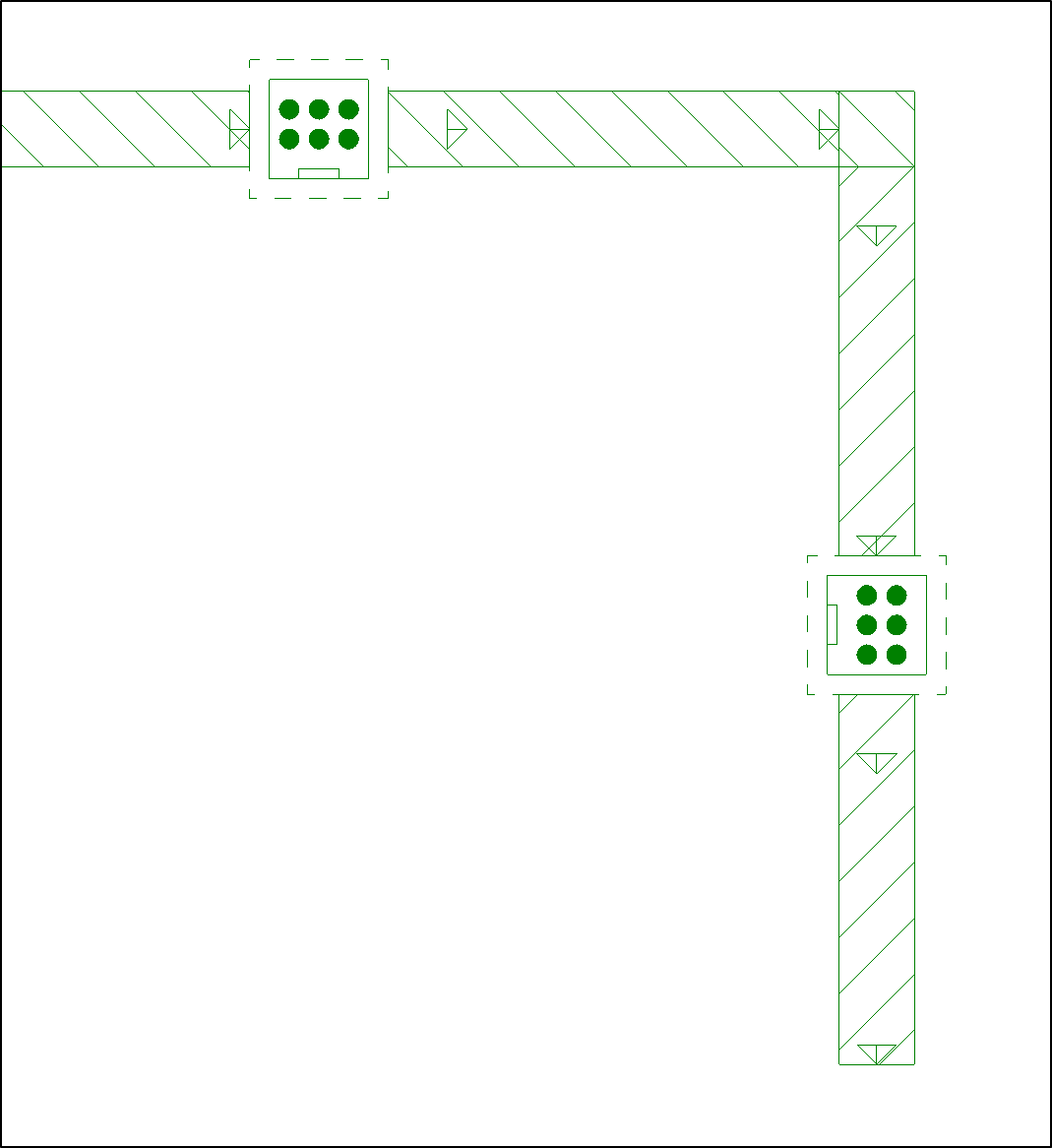

1. Situation: Kanäle sind parallel zu Achsen X/Y gezeichnet.

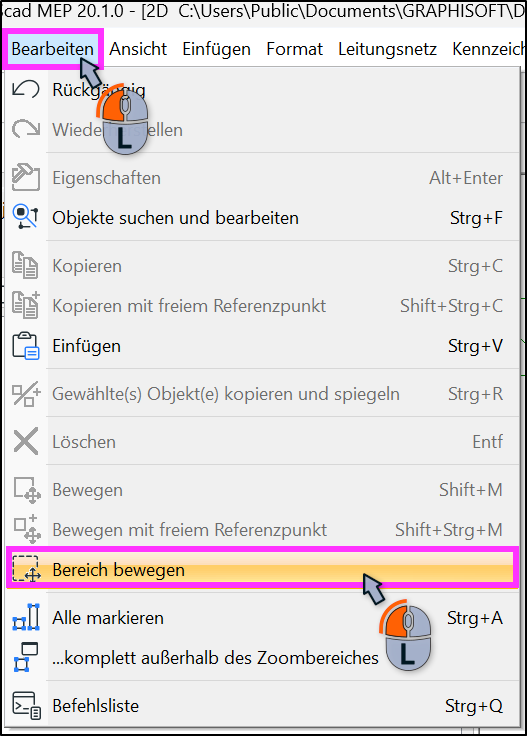

- Wählen Sie das Werkzeug Bereich bewegen.

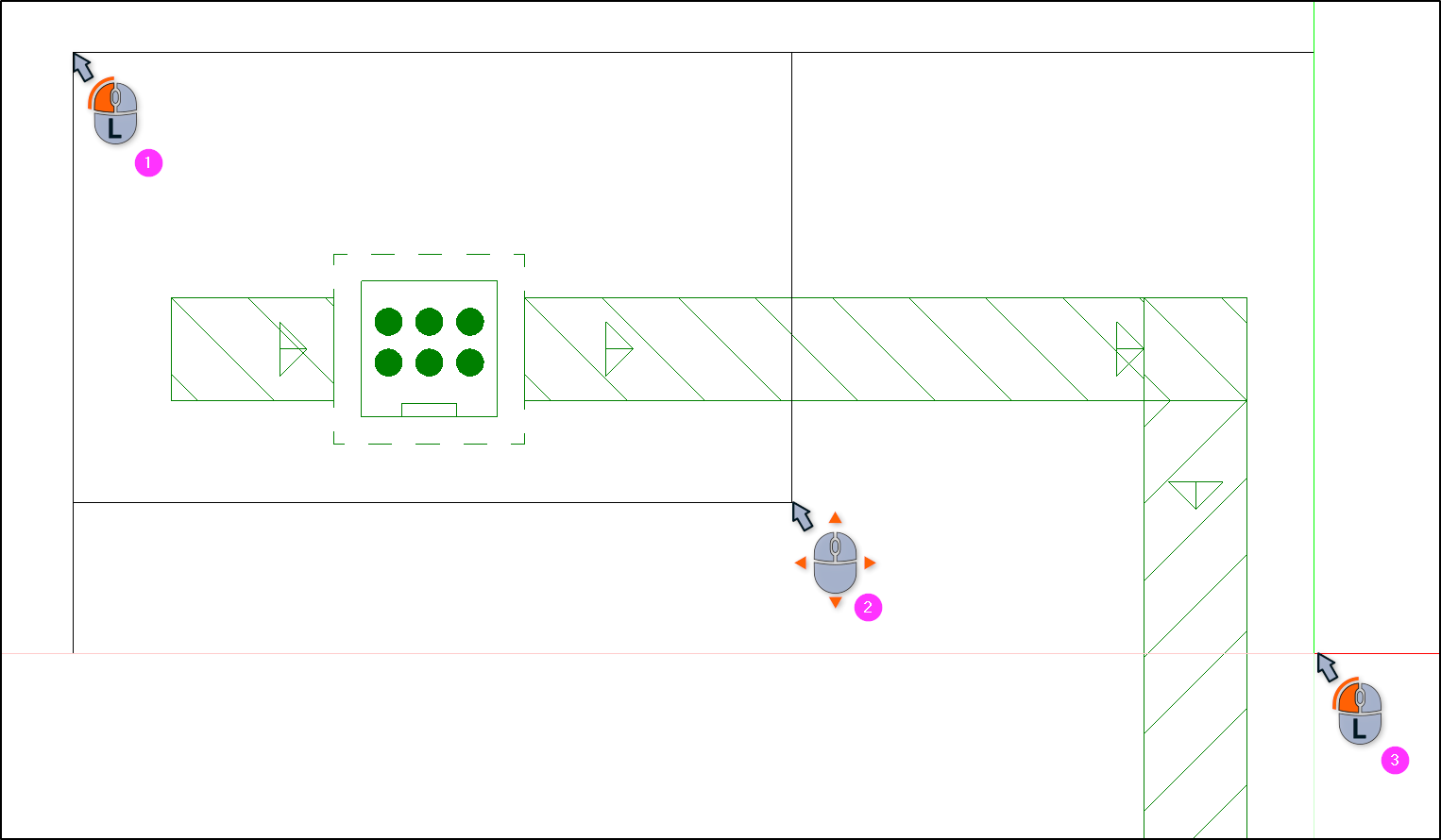

- Klicken Sie einmal, um den Startpunkt des Bereiches zu markieren, welchen Sie verschieben wollen (1).
- Bewegen Sie die Maus zum Endpunkt des Bereichs (2).
- Klicken ein zweites Mal, um den Endpunkt des Bereiches zu definieren (3).

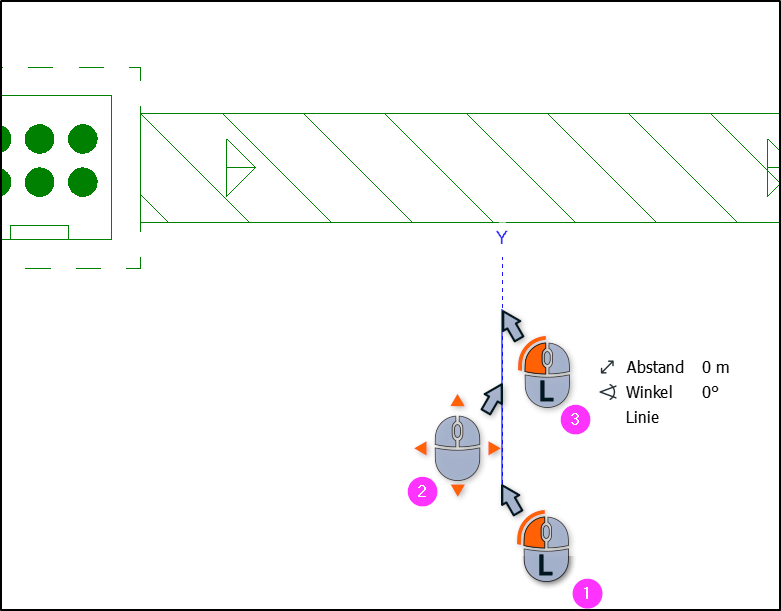

- Klicken Sie mit der linken Maustaste in das Arbeitsmodell (1).
- Bewegen Sie die Maus so weit in die Richtung, in welche der Bereich bewegt werden soll (2).
- Um waagerecht oder senkrecht zu verschieben:
- Betätigen Sie bei Bedarf die Taste F9, um den Ortho-Modus zu aktivieren
- oder halten Sie die Taste S gedrückt.
- Um waagerecht oder senkrecht zu verschieben:
- Klicken Sie ein weiteres Mal, um den Endpunkt zu markieren (3).
- Bestätigen Sie die folgende Abfrage mit Ja, wenn Ihnen das Ergebnis zusagt.
- Der Kanal ist nun, inklusive aller Komponenten, an die neue Position verschoben.

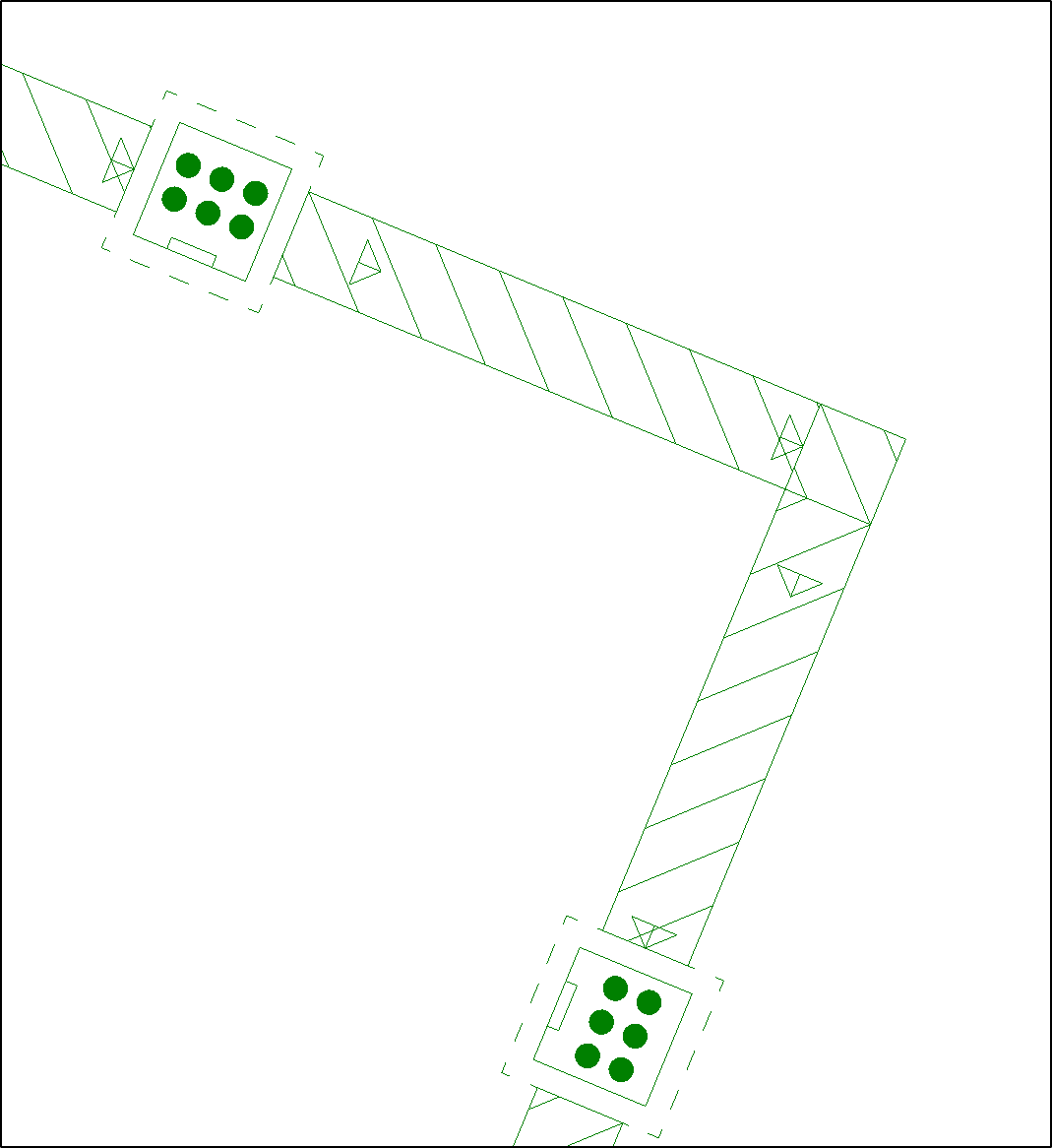

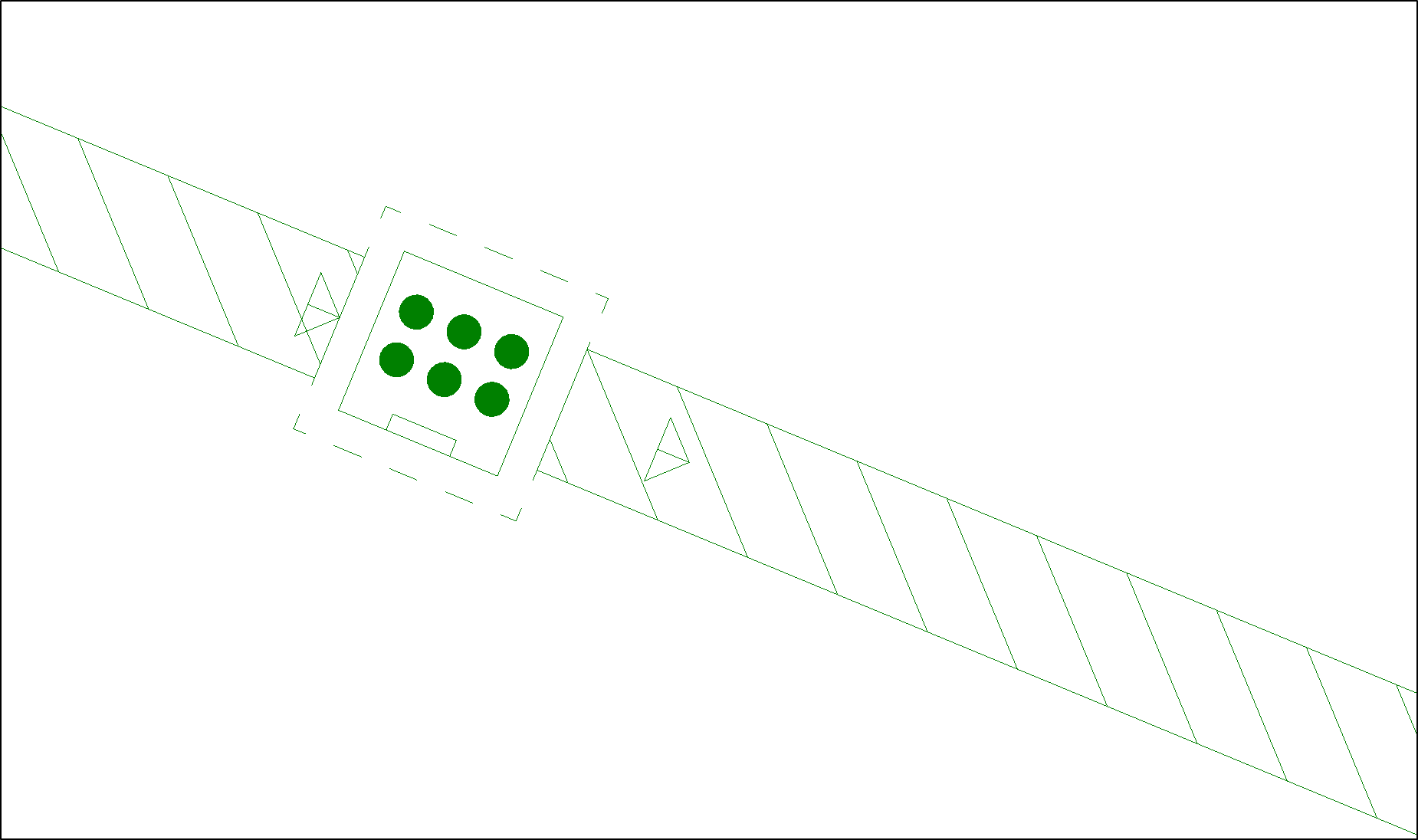

2. Situation: Kanäle sind nicht parallel zu Achsen X/Y gezeichnet
- In diesem Fall nutzen Sie bitte zuerst die Funktion Raster/Koordinatenkreuz drehen.
- Beschreibung in diesem Hilfe-Beitrag, unter 1.: Importierten Grundriss drehen
- Gehen Sie vor, wie oben beschrieben.
- Setzen danach die Drehung des Rasters/Koordinatenkreuzes zurück.
