Abweichung Kabellänge Stromkreisliste zu Stückliste

Problembeschreibung:

Dieser Beitrag veranschaulicht den Unterschied zwischen der Leitungslänge in der Stromkreisliste (Spalte Spannungsfall) und der Leitungsmenge in der Stückliste der Zeichnungsebene.

Troubleshooting:

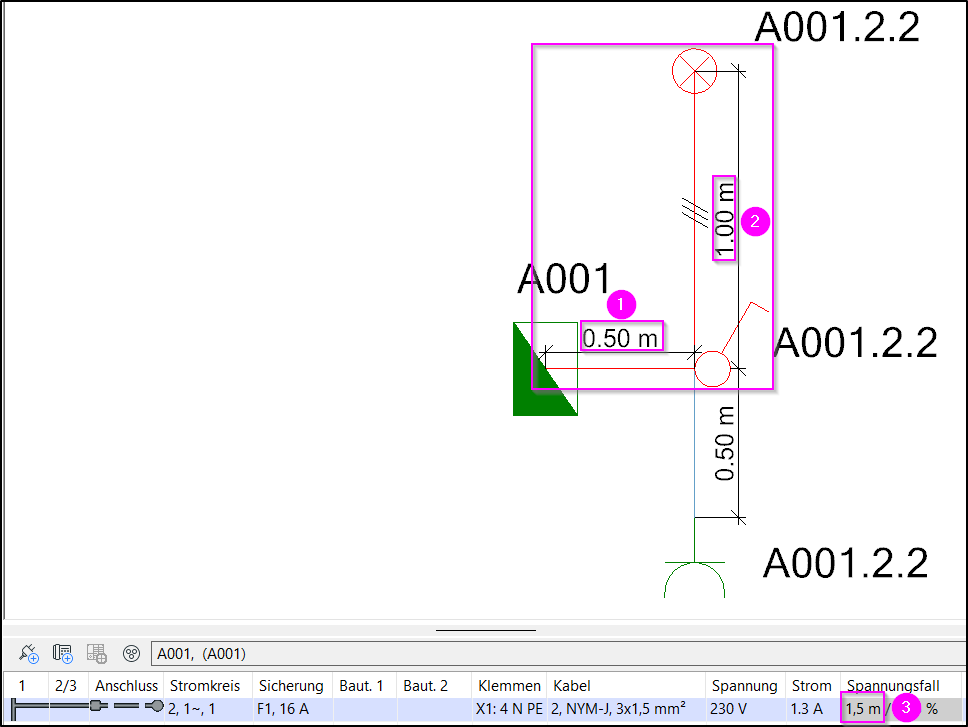

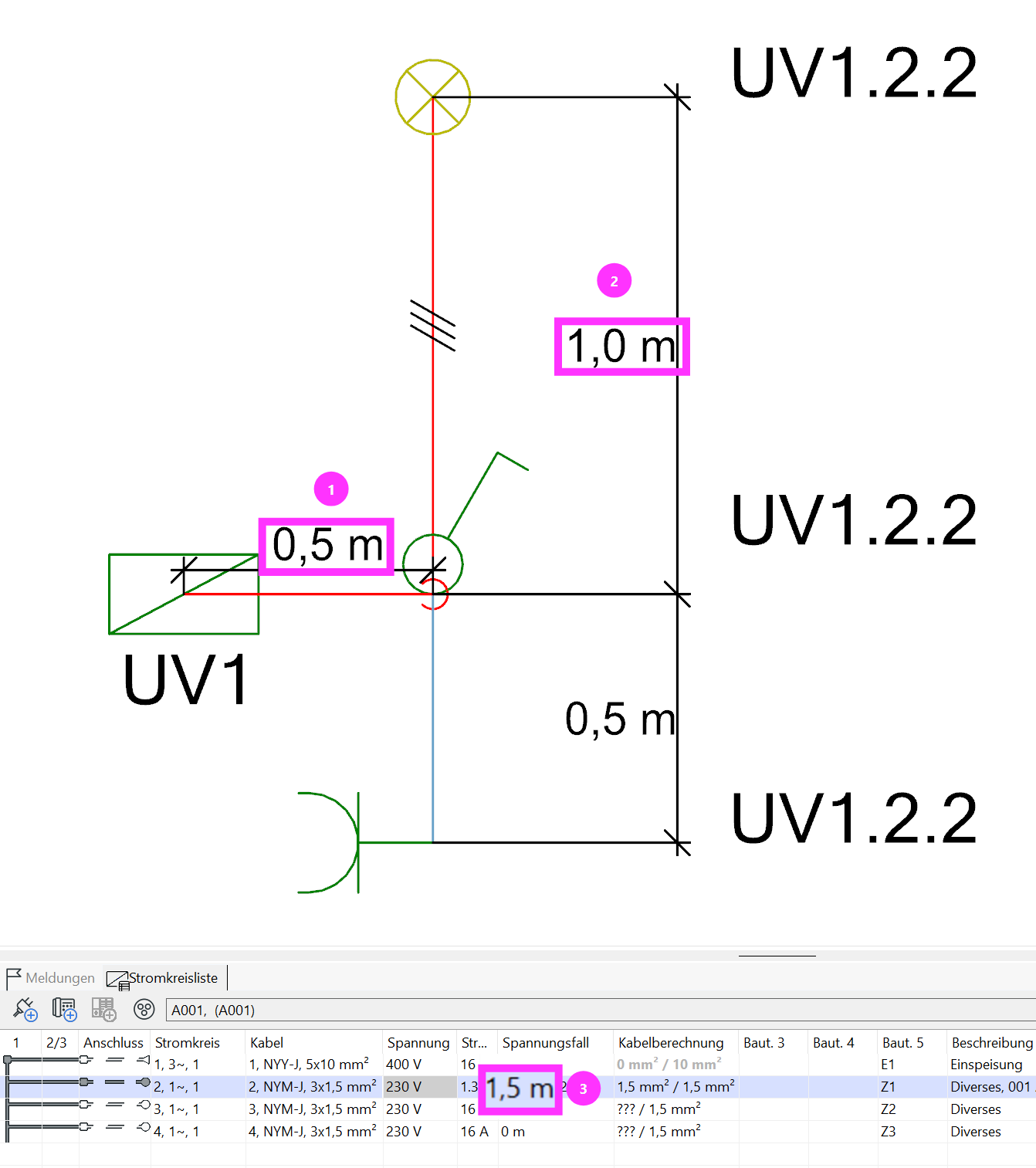

1. Leitungslänge für Spannungsfall-Berechnung

• Diese wird durch die längste Strecke vom Verteiler zum entferntesten Objekt bestimmt.
  • Teillänge (1): 0,5 m.
  • Teillänge (2): 1,0 m.
  • Gesamtlänge (3): 1,5 m (rote Leitung).

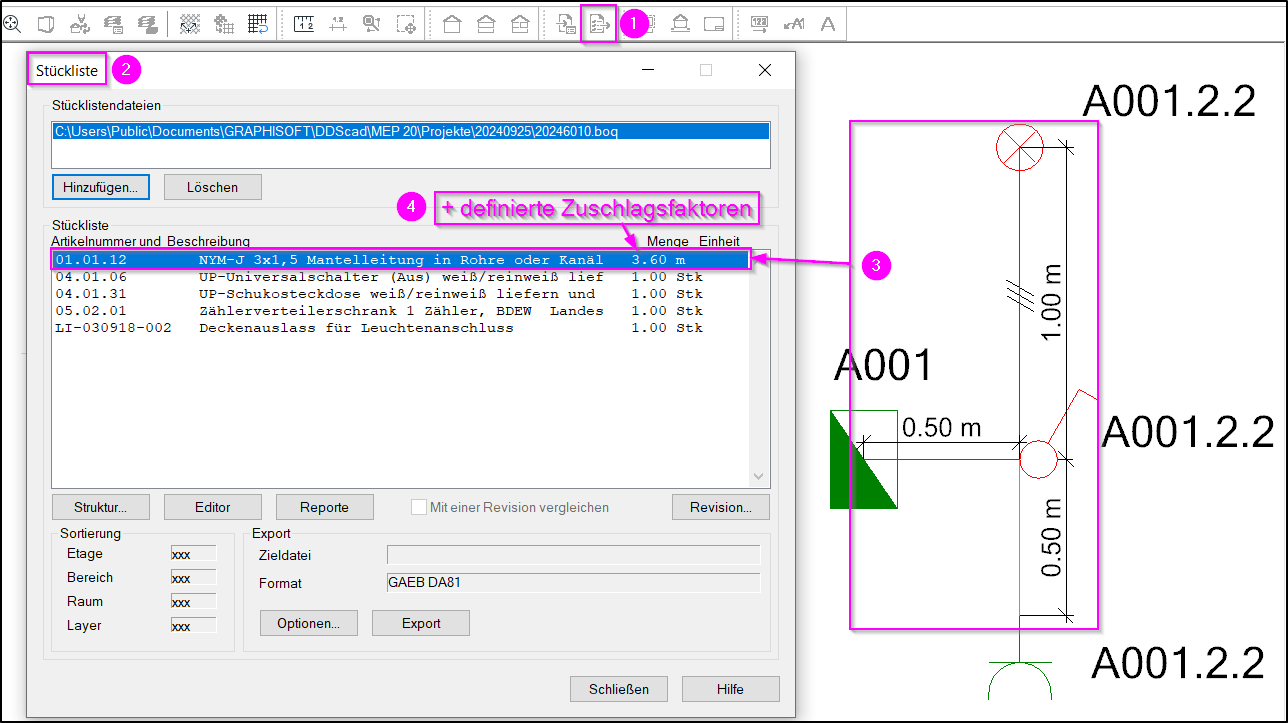

2. Leitungsmenge mit Zuschlagsfaktoren für Stückliste

• Diese wird aus allen Teillängen des Stromkreises sowie den standardmäßig eingestellten oder angepassten Zuschlagsfaktoren ermittelt.

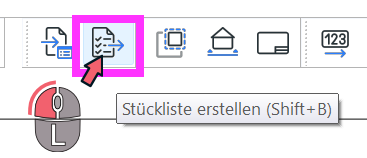

• Werkzeug Stückliste erstellen.



• Der Dialog Stückliste öffnet sich.

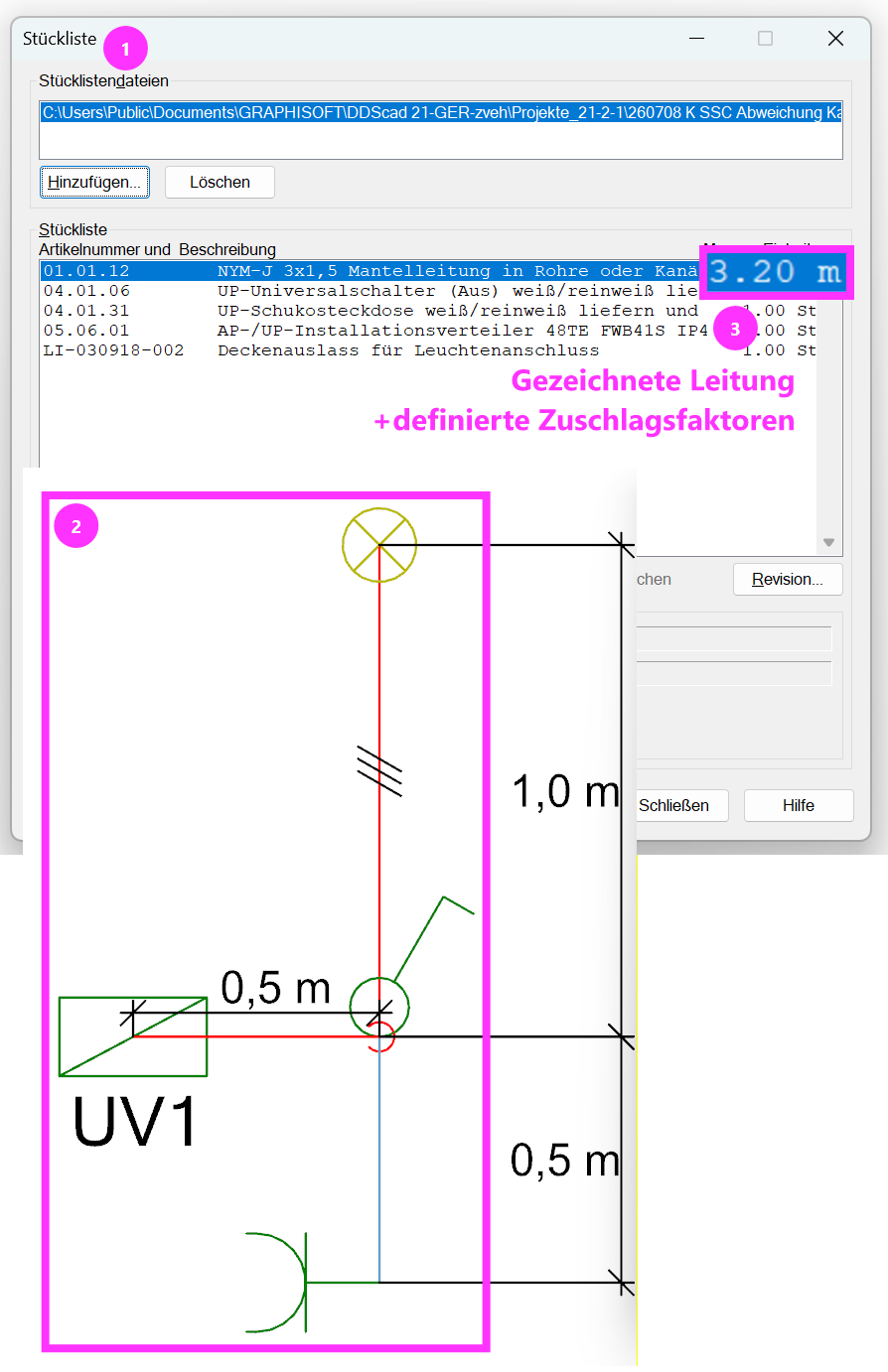

• Die Leitungslängen werden als Summe aus gezeichnetem Kabel sowie definierten Zuschlagsfaktoren angegeben.



  • Informationen zum Einstellen der Zuschlagsfaktoren: Einstellen von Zuschlagsfaktoren für Kabel.
