Problembeschreibung:
Dieser Beitrag soll veranschaulichen, wie Sie vom Schaltplanblatt zur Stromkreisliste und zurück navigieren können.
Troubleshooting:
1. Schaltplanblatt > Stromkreisliste
-

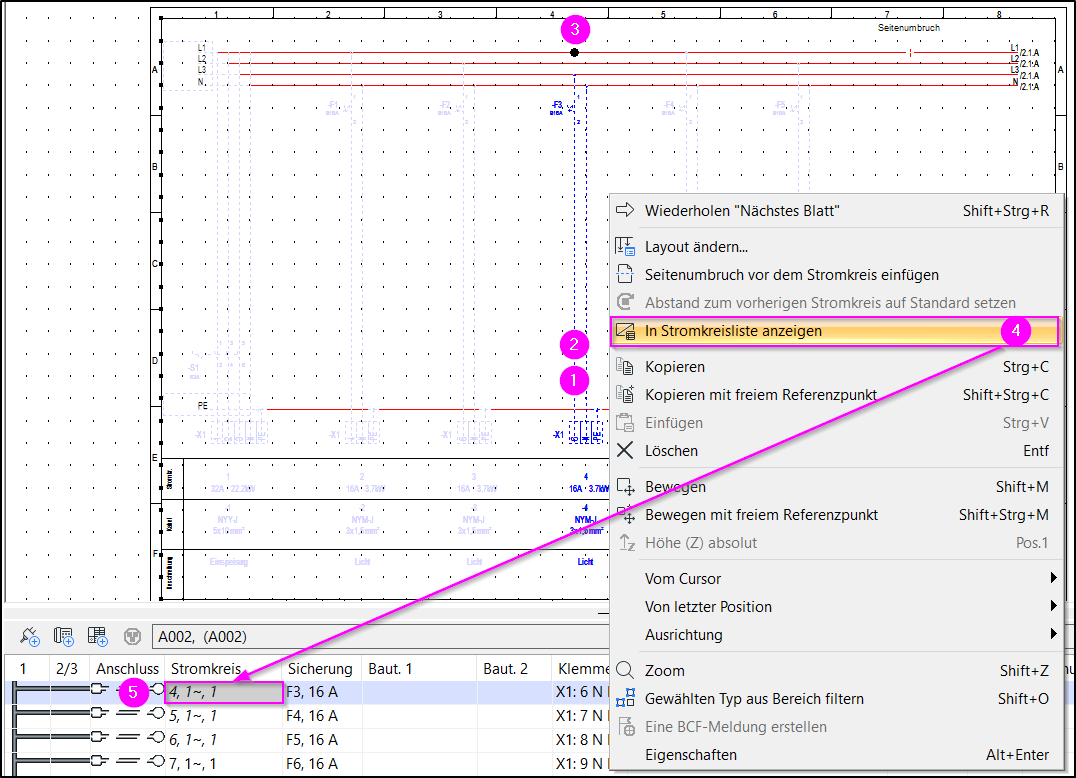

- Wählen Sie den Stromkreis mit zwei Linksklicks (1-2) aus. Ein schwarzer Punkt (3) erscheint. Rechtsklick in der Zeichnungsebene (Blatt), dann im Kontextmenü In Stromkreisliste anzeigen (4) wählen. Der Stromkreis wird markiert (5).
- Wählen Sie den Stromkreis mit zwei Linksklicks (1-2) aus. Ein schwarzer Punkt (3) erscheint. Rechtsklick in der Zeichnungsebene (Blatt), dann im Kontextmenü In Stromkreisliste anzeigen (4) wählen. Der Stromkreis wird markiert (5).
2. Stromkreisliste > Schaltplanblatt

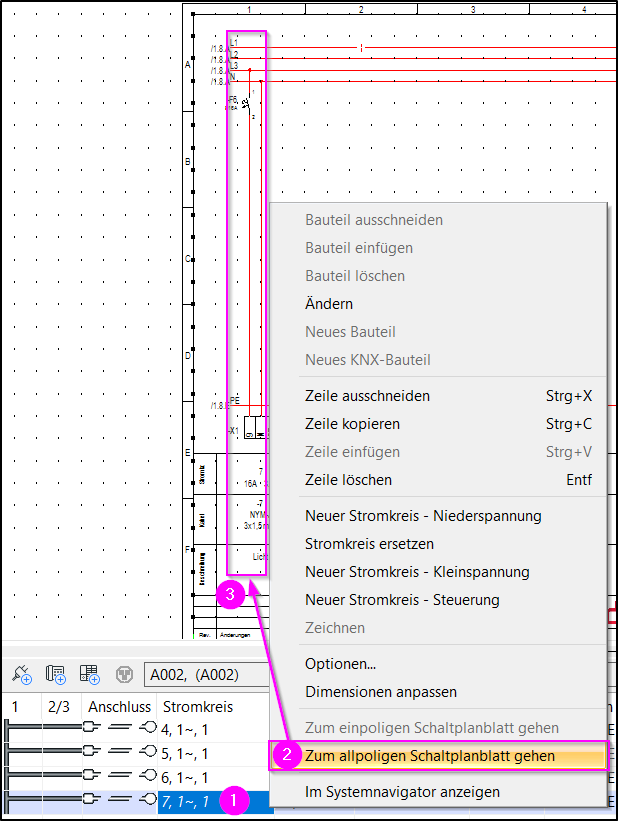

- In der Stromkreisliste die gewünschte Zelle mit Linksklick (1) auswählen, dann im Kontextmenü mit Rechtsklick Zum allpoligen Schaltplanblatt (2) wählen. Das Schaltplanblatt mit Stromkreis (3) öffnet sich.
