Problembeschreibung

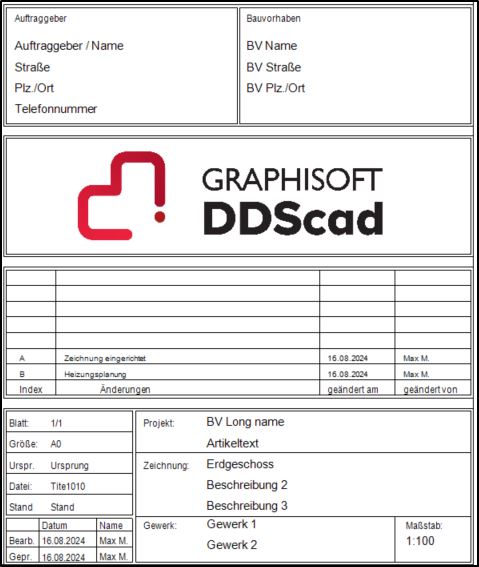

Ich muss ein Titelfeld in DDScad 16/17 ausfüllen.
Troubleshooting
Die Titelfelder in DDScad 16 und 17 werden über die Projekt- und Modellinformationen sowie die Revisionen ausgefüllt.

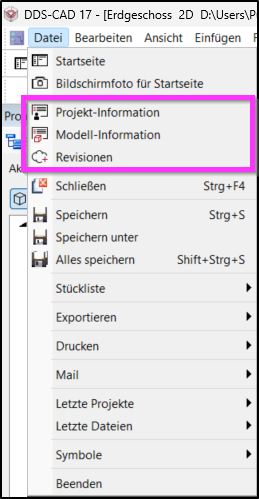

- Sie finden diese unter Datei.
- Die Modell-Informationen und Revisionen werden nur angezeigt, wenn ein Modell (Ebene) geöffnet ist.
- Sie öffnen die Eingabemasken mittels Linksklick.
- Eine entsprechende Ausfüllhilfe finden Sie ebenso im Online Handbuch.
- Die Ausfüllhilfe basiert auf der damaligen Releaseversion, auf Abweichungen zum Softwareupdate 1 und 2 der Version wird im nachfolgenden Text hingewiesen.
Projekt-Informationen

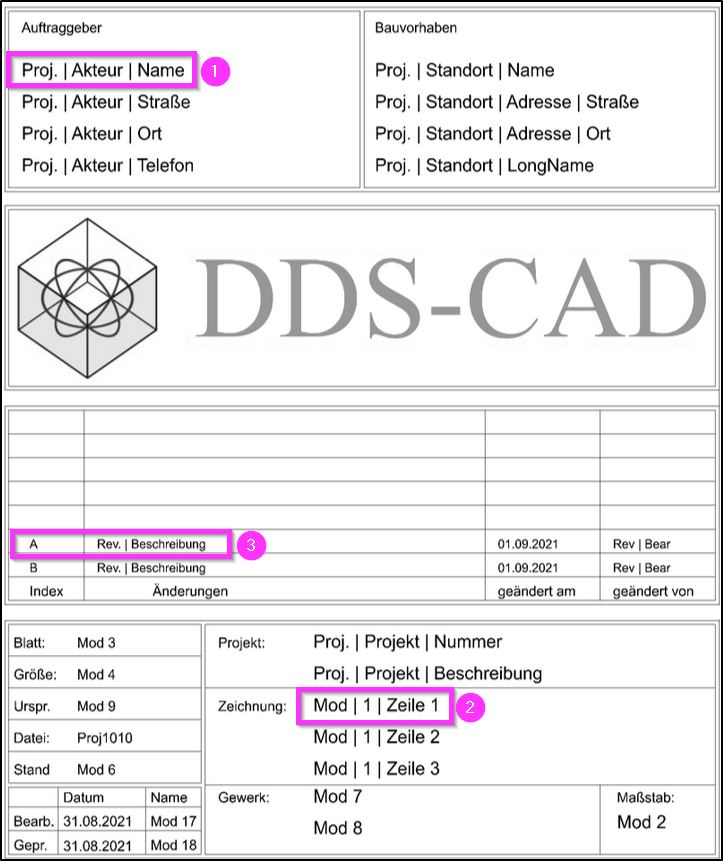

- Die Beschreibung der einzelnen Zeilen dient als Orientierungshilfe.
- Die Daten aus den Projekt-Informationen (1) sind entsprechend mit Proj. gekennzeichnet.

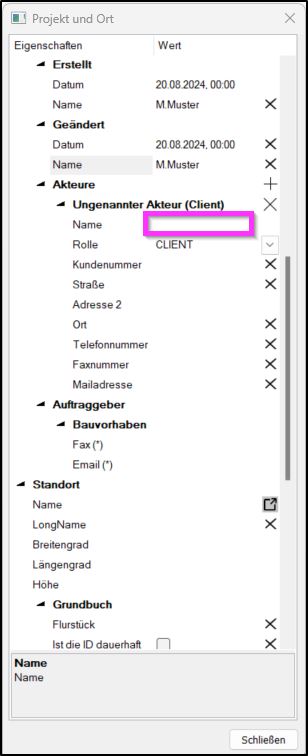

- Nach dem ersten senkrechten Trennstrich wird auf den Abschnitt in den Projekt-Informationen verwiesen. In diesem Fall ist es der Abschnitt Akteure. Der zweite Punkt der Bezeichnung weist auf den Abschnitt hin, der angepasst werden sollte.
- Als Letztes bezieht es auf die konkrete Zeile der Projekt-Informationen - den Namen.
- Dementsprechend wird an dieser Stelle der Name des Bauherrn eingetragen.
Tipp: Zusätzliche Informationen finden Sie auch im Technik-Telegramm Juni 2023:
Der Datenfluss von Projektinformationen.
Modell-Informationen

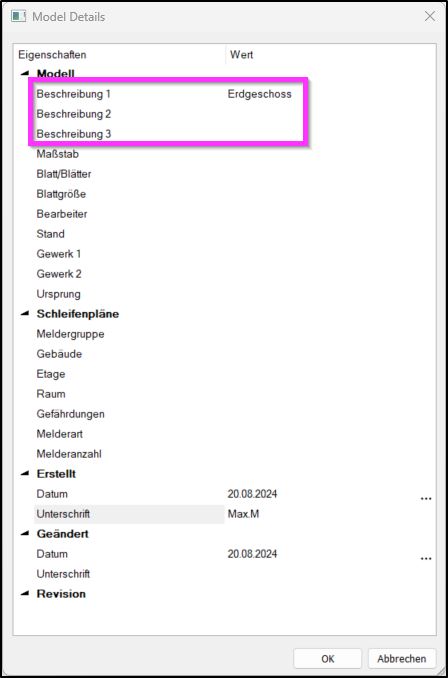

- Die Felder (2) sind nach einer ähnlichen Logik auszufüllen, allerdings unter Modell-Informationen zu finden.
-
Mod weist darauf hin, dass es sich um eine Modell-Information handelt, die nachfolgende Zahl auf die Zeile in den Modell-Informationen
Hier weichen auch die Updateversionen von der Releaselogik ab. Während im Handbuch die erste Zeile drei Einträge beinhaltet, sind es in den Updateversionen drei einzelne Einträge, die einzeln ausfüllbar sind. Alle nachfolgenden Einträge sind entsprechend um 2 Plätze verschoben. Also befindet sich Maßstab in Zeile 4, usw.
Revisionen

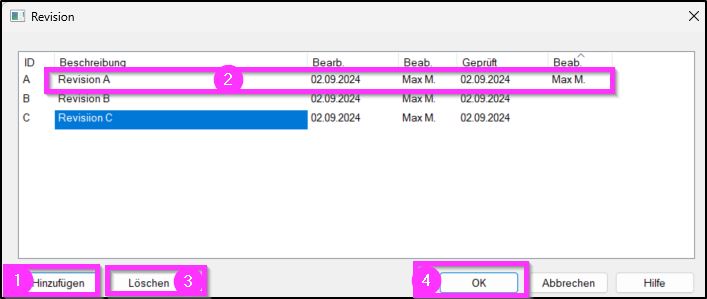

- Beim Klick auf Revisionen öffnet sich das entsprechende Fenster.
- Mit einem Linksklick auf die Hinzufügen Schaltfläche (1) wird die erste Revision angelegt.
- Mit jedem weiteren Klick auf Hinzufügen wird dann eine weitere Revision angelegt.
- Diese kann mit einem Linksklick in die gewünschte Spalte (2) ausgefüllt werden.
- Überzählige Revisionen können mit einem Linksklick markiert und mit Löschen (3) entfernt werden.
- Zum Abschluss der Bearbeitung bestätigen Sie OK (4).
