Problembeschreibung:
In diesem Beitrag wird erläutert, wie ein Leitungsschutzschalter um einen Hilfsschalter ergänzt werden kann.
Troubleshooting:
1. Voraussetzung
In der Stromkreisliste wurde ein Stromkreis mit einem einpoligen Leitungsschutzschalter hinzugefügt. Das Fenster mit den Objekteigenschaften des Leitungsschutzschalters ist geöffnet.
2. Hilfsfunktion einfügen

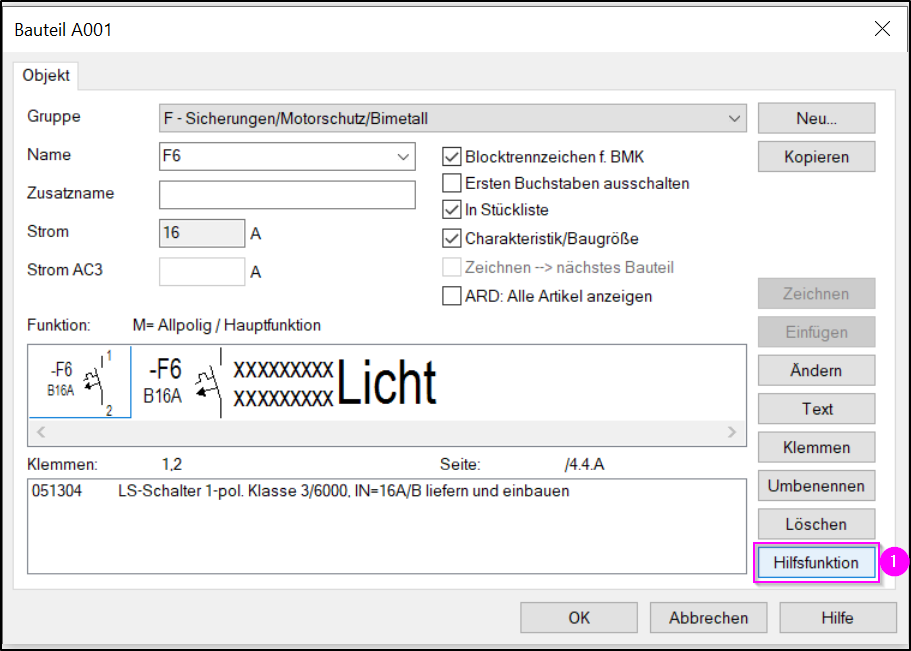

- Wählen Sie die Hilfsfunktion über den entsprechenden Button (1) aus.

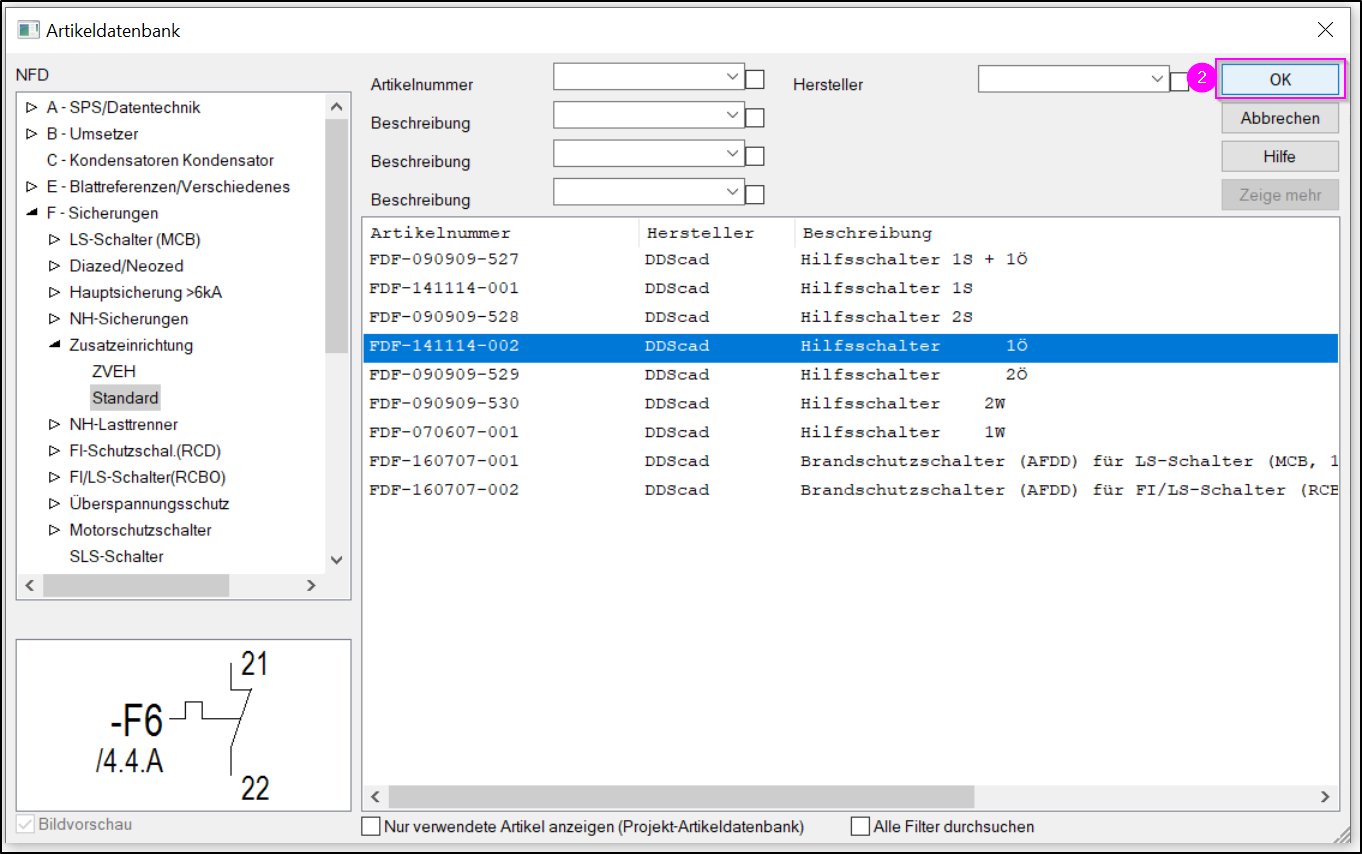

- Fügen Sie den gewählten Hilfsschalter an den LS-Schalter hinzu, indem Sie den Button OK (2) bestätigen.

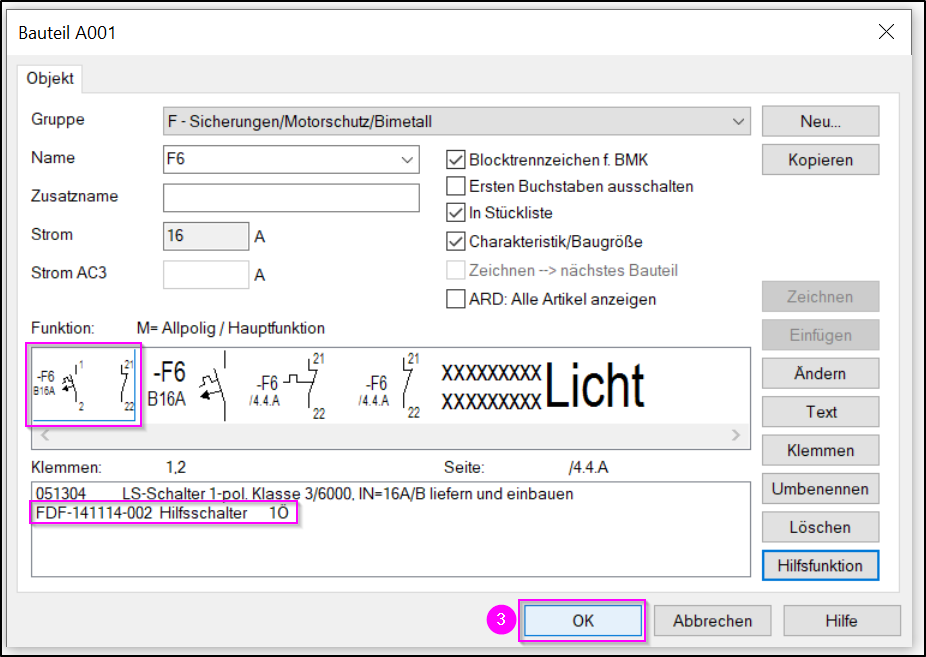

- Die geänderte Konfiguration mit OK (3) speichern.

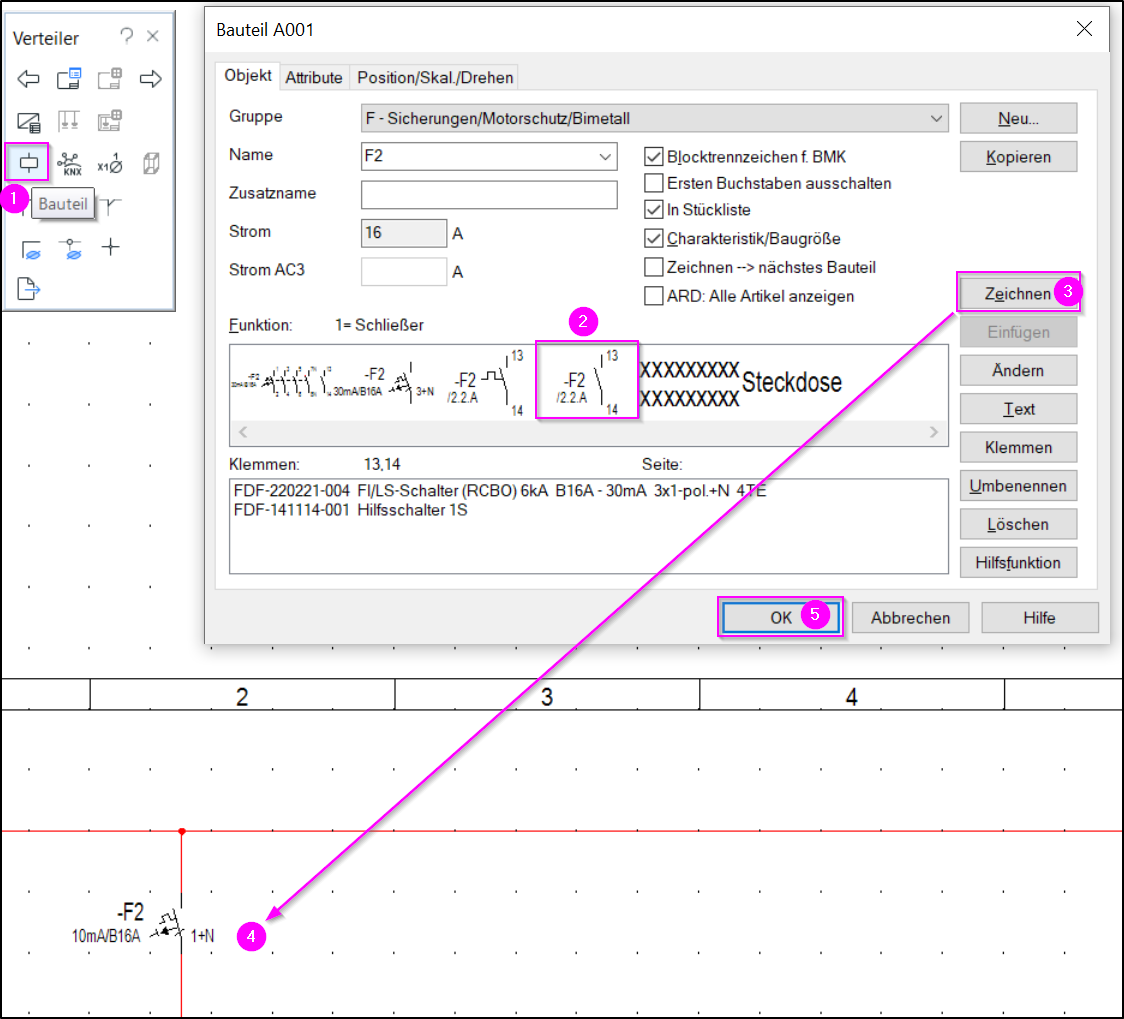

- In der einpoligen Darstellung werden Hilfsschalter nicht automatisch neben dem Leistungsschutzschalter oder FI/LS platziert. Sie können manuell über „Bauteil zeichnen“ zu den Bauteilen hinzugefügt werden.

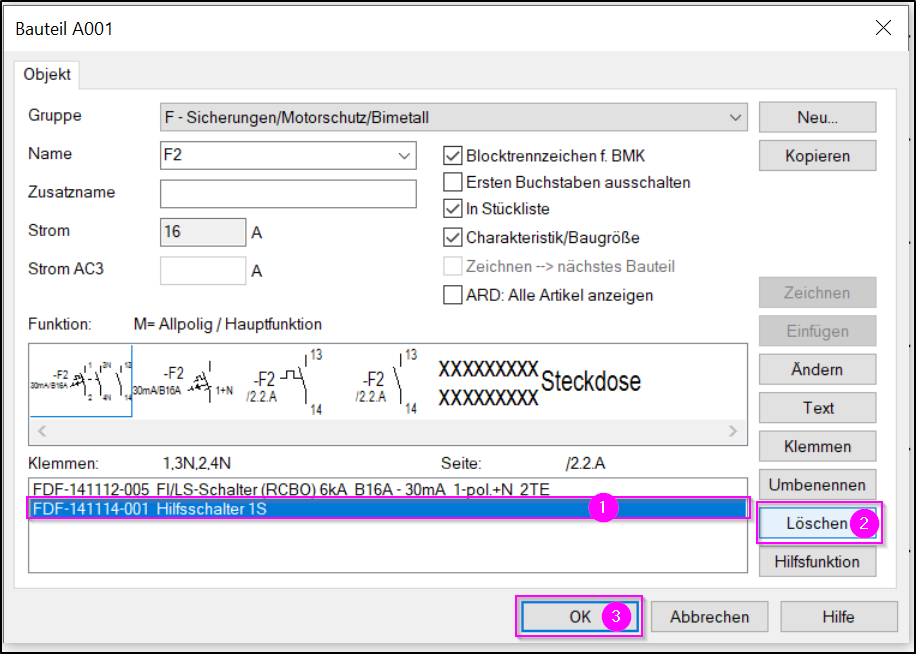

5. Der hinzugefügte Hilfsschalter kann aus der Liste (1) ausgewählt und mit dem Löschen-Button (2) entfernt werden.
