Label um kundenspezifische Informationen erweitern (Klassik-Modus)

Problembeschreibung:

Wie kann ich den Eigenschaften von DDS-Objekten eigene, freie Texte hinzufügen und diese in Labels anzeigen?

Troubleshooting:

1. Beschriftung hinzufügen

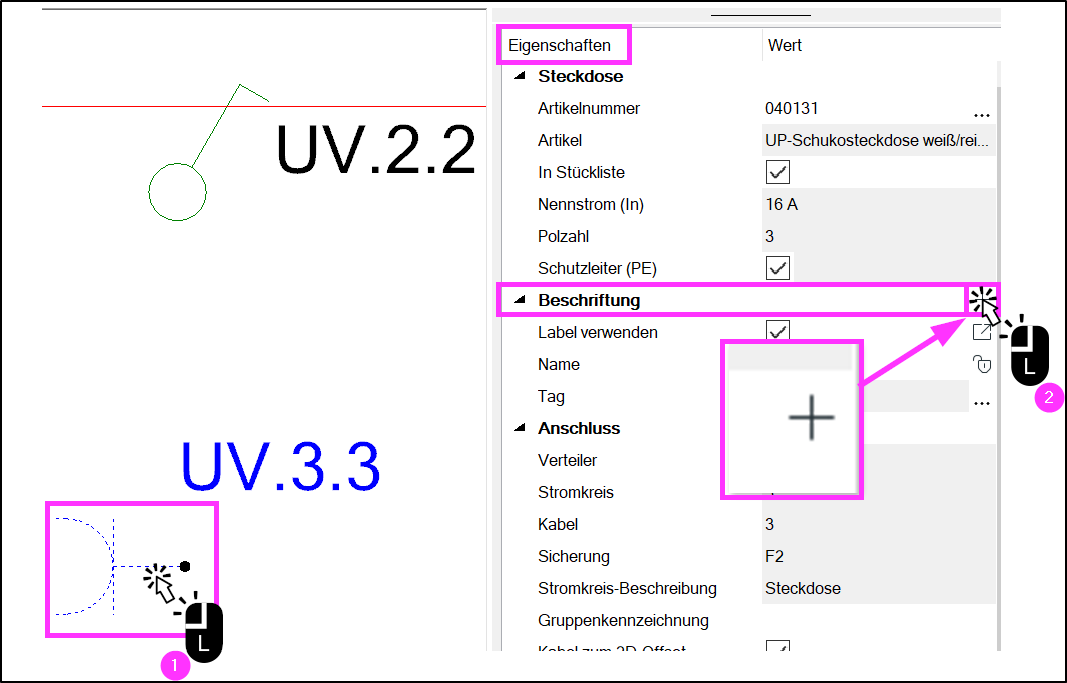

• Markieren Sie das Element, bei welchem Sie eine Beschriftung ergänzen möchten.
  • Im Beispiel handelt es sich um eine Steckdose.
• Klicken Sie anschließend im Eigenschaften-Fenster auf das kleine Plus-Zeichen rechts der Überschrift Beschriftung.

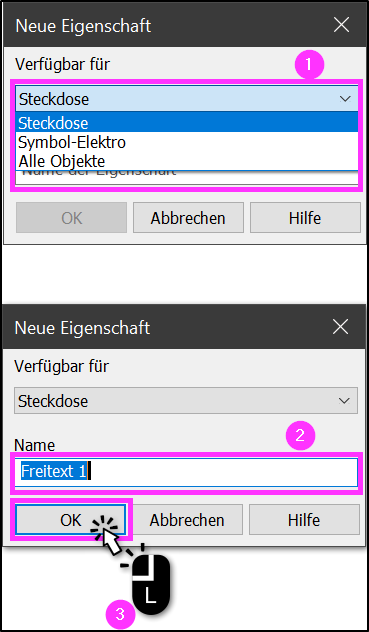

• Es öffnet sich ein Dialog zum Hinzufügen eines Beschriftungsfeldes.
  • Legen Sie fest, für welche Objekte das Feld zur Verfügung stehen soll (1).
    • Aktuell gewähltes (Im Beispiel alle Steckdosen).
    • Alle Elektro-Symbole
    • Alle Symbole
  • Vergeben Sie einen Namen für das Feld (2).
    Gemeint ist hier die Bezeichnung des Feldes (im Beispiel Freitext 1), nicht dessen Inhalt.
  • Bestätigen Sie mit OK (3).



2. Beschriftung im Label anzeigen

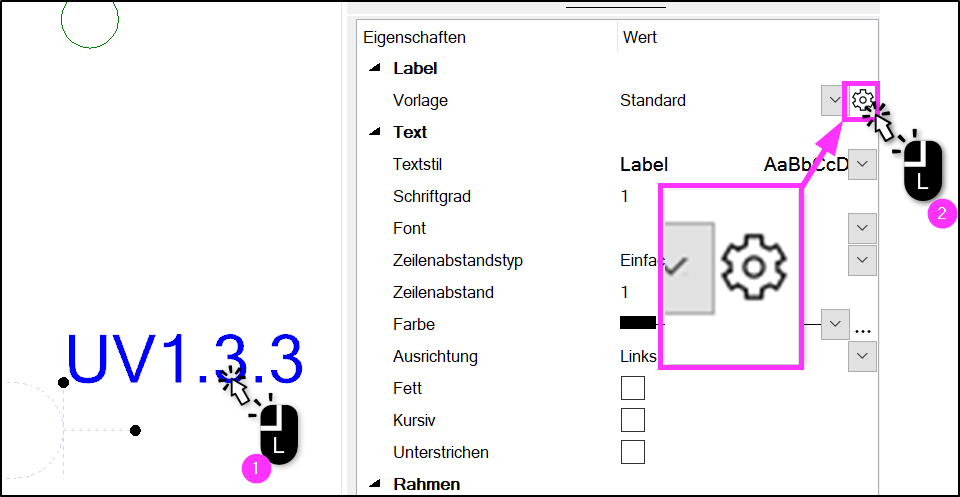

• Markieren Sie mit einem Linksklick das Label, welches Sie um die Information erweitern möchten.
  • In diesem Beispiel also das der Steckdose
• Klicken Sie anschließend im Eigenschaften-Fenster auf das kleine Zahnrad-Symbol rechts in der Zeile  Vorlage.

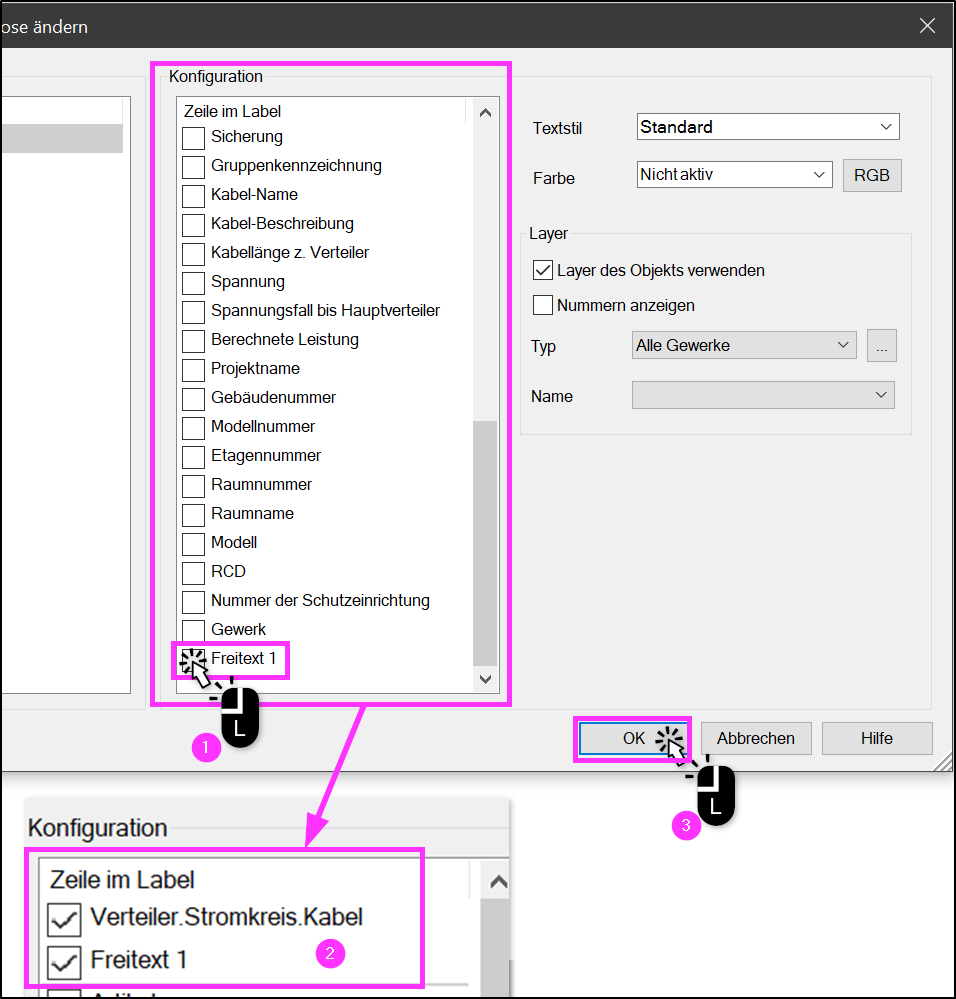

• Suchen Sie in der Spalte Konfiguration den Eintrag Freitext1 (1).
  • Hierdurch wird er für die Anzeige im Label aktiviert (2).
• Bestätigen Sie abschließend mit OK.

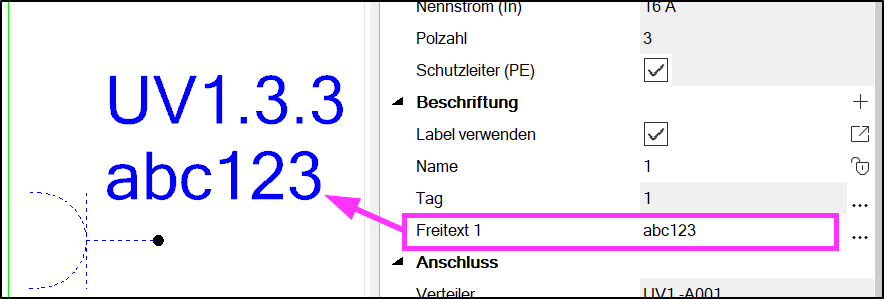

• Wenn nun in das neu erstellte Beschriftungsfeld etwas eingetragen wird, ist dies im Label sichtbar.



.
