Problembeschreibung:
Es kann erwünscht sein, dass Bauteile, wie z.B. Sicherungen, RCD, mit führenden Zeichen versehen werden.
Dies kann etwa sinnvoll sein, wenn man anhand der Nummerierung der Bauteile ihre Zugehörigkeit zu bestimmten Gruppen deutlich machen möchte.

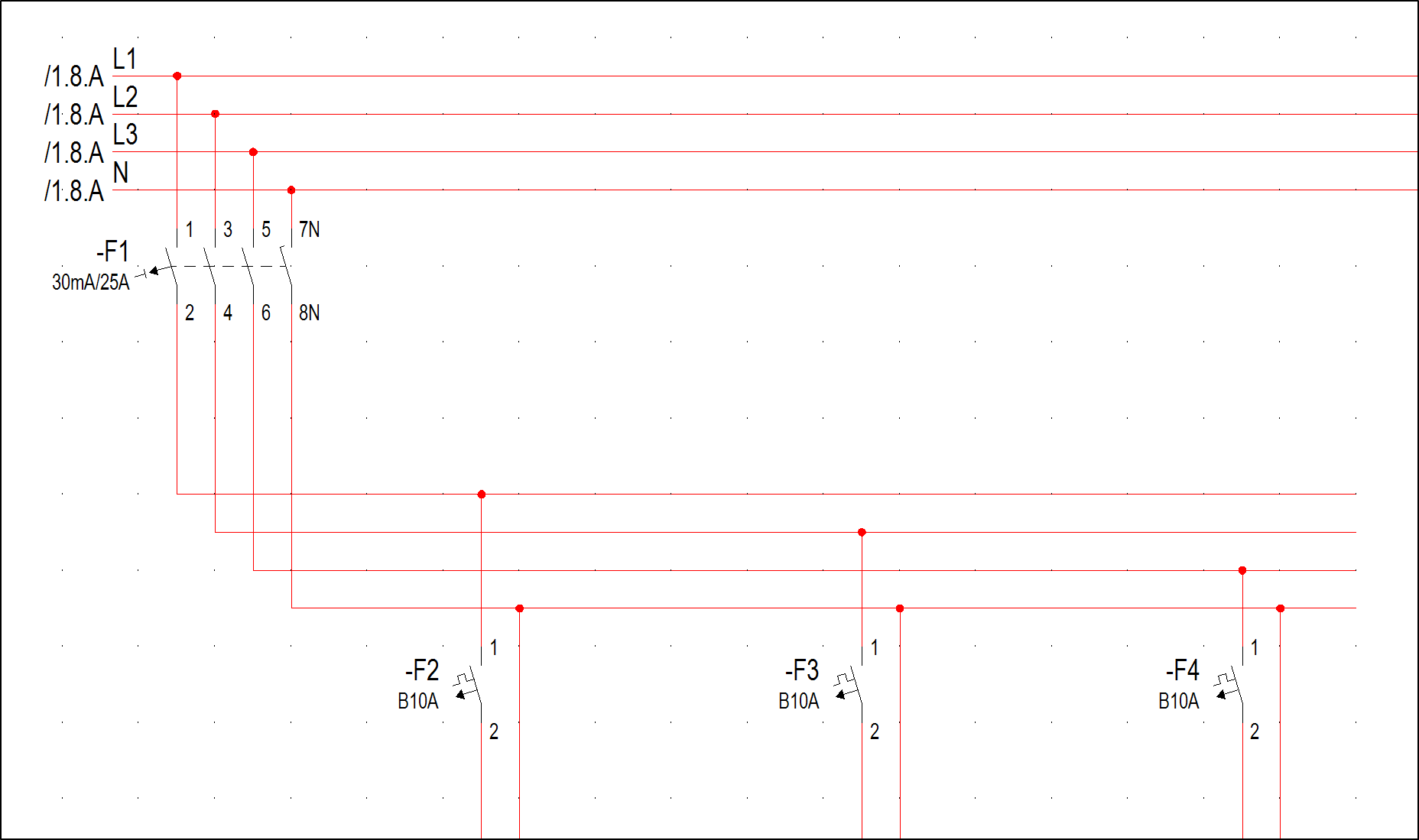

In diesem Beispiel soll dies anhand von 2 Gruppen-RCD mit jeweils 3 untergeordneten Stromkreisen dargestellt werden.
- Die RCD F1 und F5 sollen die Namen Q1 und Q2 erhalten.
- Die LSS F2-F4 sollen zu F1.1-F1.3 und F6-F8 sollen zu F2.1-F2.3 umbenannt werden.
Troubleshooting:
1. Öffnen der Stromkreisliste
- Öffnen Sie die Stromkreisliste der betreffenden Verteilung
2. RCD umbenennen

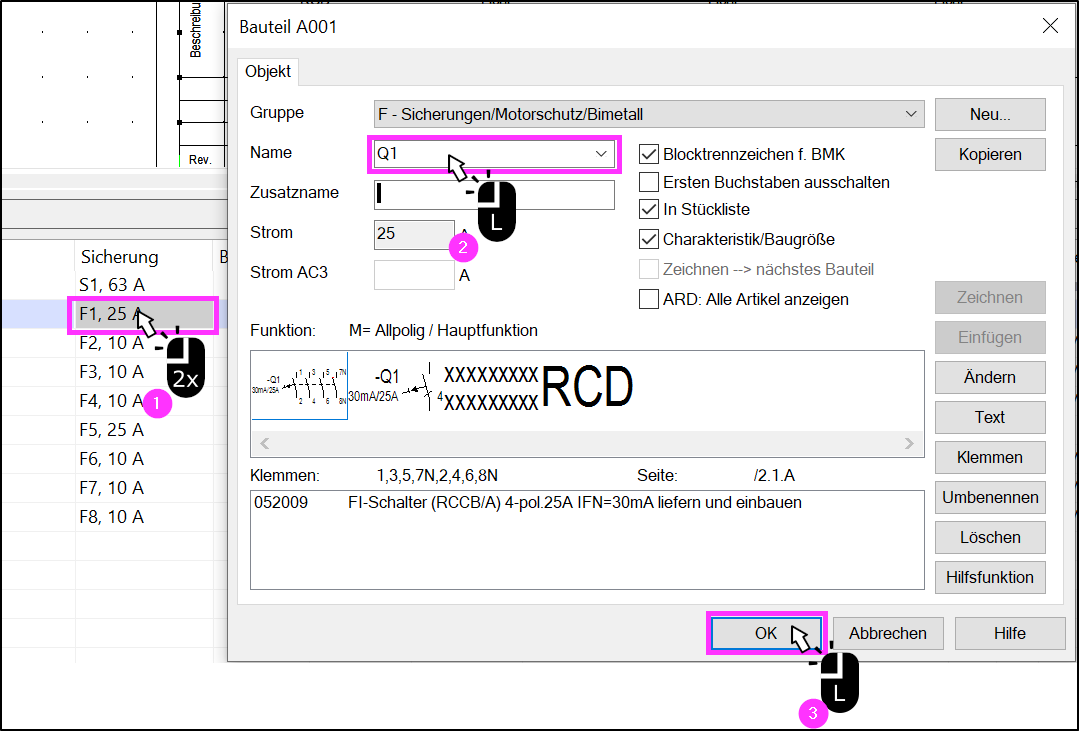

- Klicken Sie doppelt in der Spalte Sicherung auf den RCD dessen Namen Sie ändern wollen.
- Geben Sie unter Name eine neue Bezeichnung ein.
- In diesem Fall Q1.
- Falls Sie einen bereits existierenden Namen vergeben haben, erscheint an dieser Stelle ein entsprechender Hinweis.
- Bestätigen Sie abschließend mit OK.
- Wiederholen Sie diesen Vorgang mit dem RCD F5.

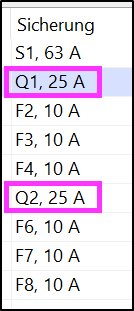

- Hiernach haben RCD neue Bezeichnungen in der Stromkreisliste.
3. Sicherungen umbenennen

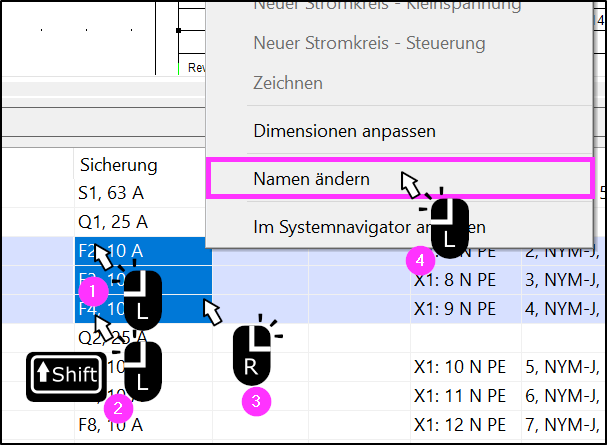

- Wählen Sie die Sicherungen aus, welche Q1 untergeordnet sind.
- Führen Sie dann einen Rechtsklick auf die Auswahl aus.
- Und wählen Sie im Kontextmenü Namen ändern.
- Im sich öffnenden Dialog klicken Sie auf Nummerieren.

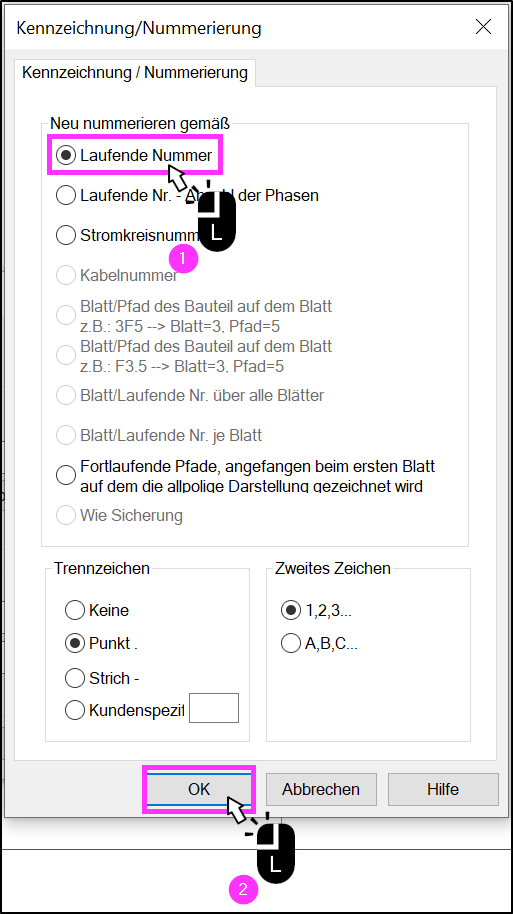

- Anschließend auf Methode.
- Stellen Sie sicher, dass in diesem Dialog Laufende Nummer ausgewählt ist.
- Schließen Sie das Fenster mit OK.

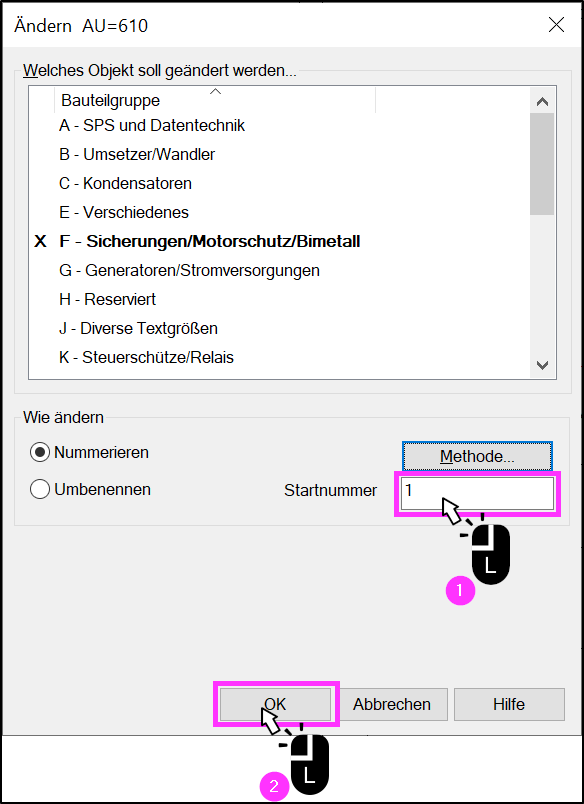

- Zurück im Dialog Ändern geben Sie unter Startnummer eine 1 ein.
- Bestätigen Sie daraufhin mit OK.
- Die Sicherungen erhalten nun neue Nummern.
Abschließend soll aus dem F noch ein Q1. werden.

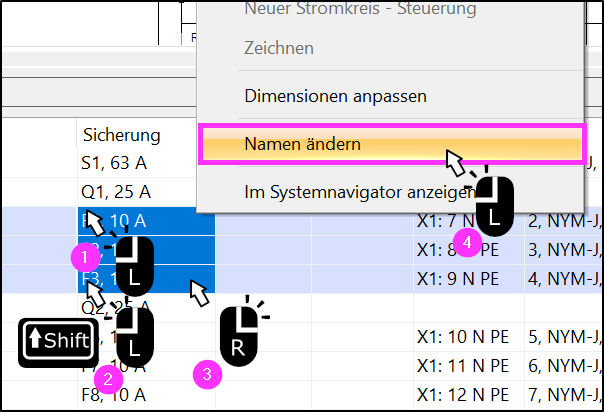

- Markieren Sie wiederum die Sicherungen, welche umbenannt werden sollen.
- Wählen Sie aus dem Kontextmenü Namen ändern.

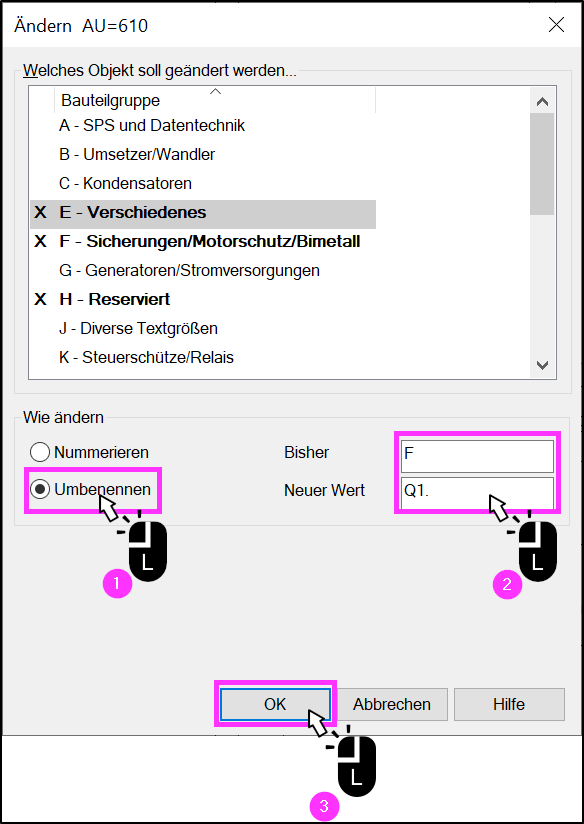

- Wählen Sie diesmal Umbenennen.
- Tragen Sie bei Bisher und Neuer Wert ein, welche/s Zeichen Sie durch welche/s ersetzen wollen.
- Und klicken Sie auf OK.

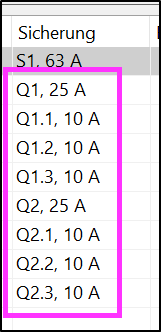

- Die Elemente sind nun nach dem gewünschten Schema nummeriert.

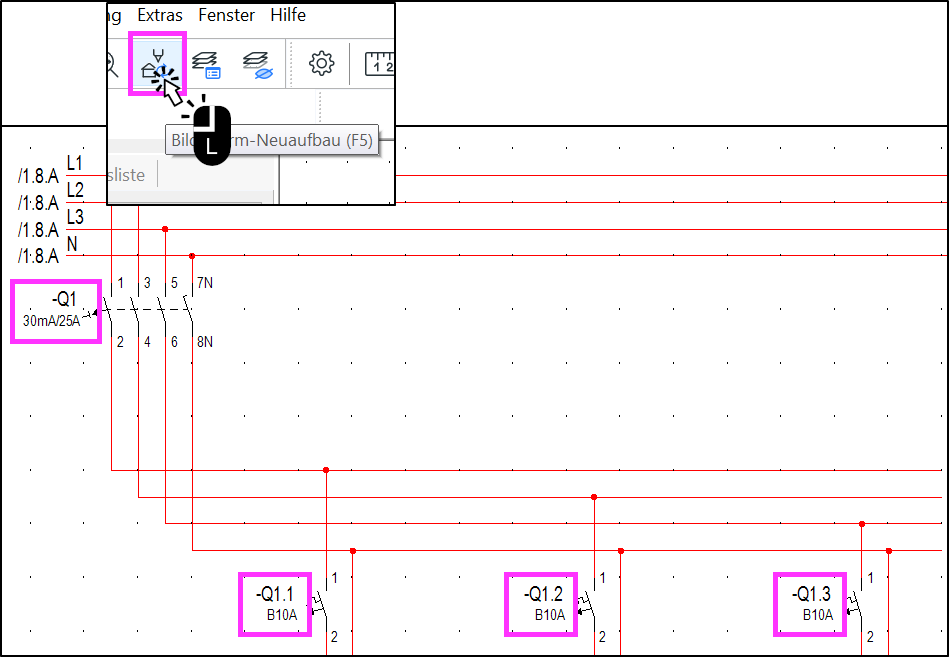

- Nach einem Bildschirm-Neuaufbau wird dies auch im Stromlaufplan so dargestellt.
