Problembeschreibung:
Es kann vorkommen, dass in einem Verteiler Elemente vorhanden, aber in Stromkreisliste und Stromlaufplan nicht sichtbar sind.
Diese stören dann etwa, wenn sie unerwartet in der Stückliste erscheinen oder sich ein Verteiler nicht löschen lässt.
Troubleshooting:
1. Verteilerdokumentation öffnen/erstellen
- Öffnen Sie die Verteilerdokumentation, welche Sie bearbeiten möchten.
2. Nicht angezeigtes Element finden

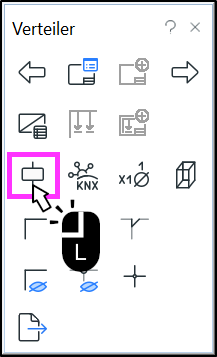

- Betätigen Sie das Werkzeug Bauteil in der Verteiler-Toolbox
- Durchsuchen Sie die einzelnen Kategorien nach Elementen, welche in der aktiven Verteilung nicht benötigt werden.
- Eine Sicherung mit dem Namen F18 kann z.B. auch in der Kategorie K zu finden sein.

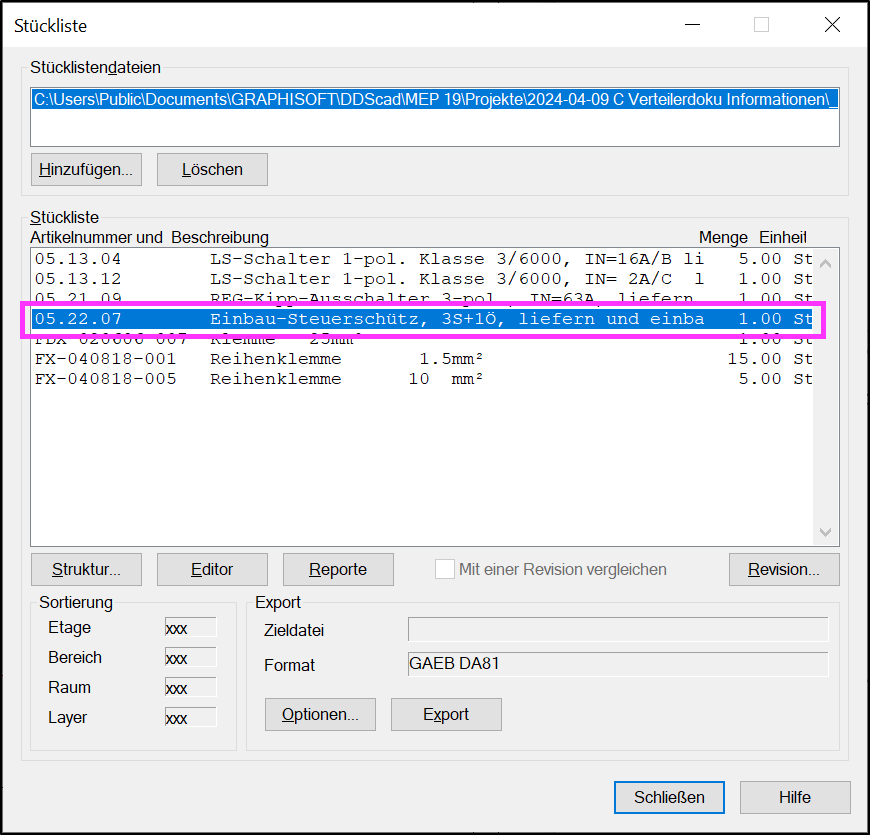

- Falls Sie anhand der Stückliste auf Unregelmäßigkeiten gestoßen sind, haben Sie einen Ansatz für die korrekte Kategorie.

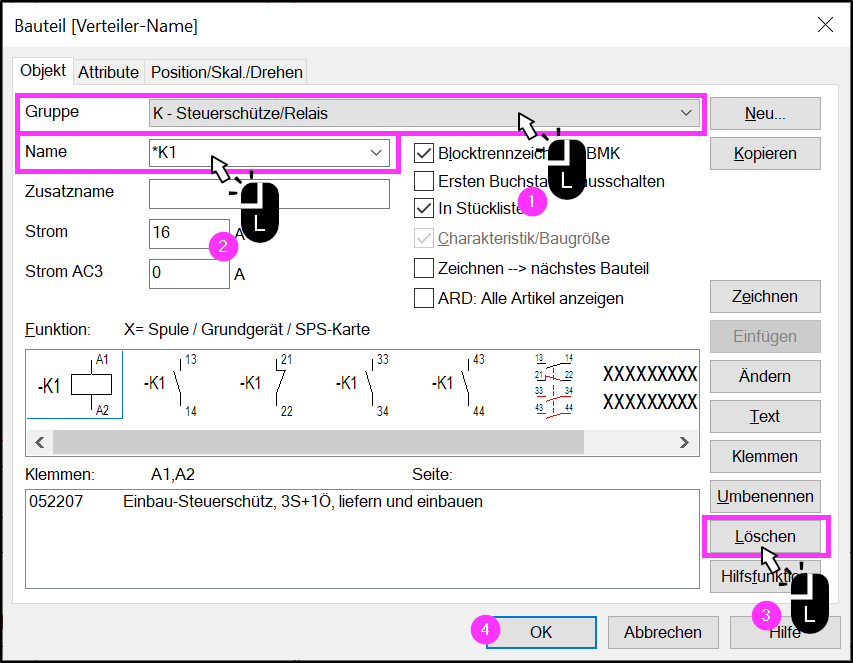

- Im Beispiel ist ein Schütz fälschlicherweise im Verteiler vorhanden.
- Es wird deshalb die Gruppe K-Steuerschütz/Relais aufgerufen.
- Danach muss das (einzige) Schütz K1ausgewählt werden.
- Abschließend muss dieses mit Löschen entfernt werden.
- Um den Bauteil-Dialog zu schließen, klicken Sie auf OK.
- Ein Hinweis auf überflüssige Bauteile kann das Sternchen vor dem Bauteil-Namen dienen.
- Mit diesem werden Bauteile markiert, welche prinzipiell in der Verteilerdokumentation, nicht jedoch in der Stromkreisliste vorhanden sind.
