Problembeschreibung:
Wie kann ich eine Hierarchie in der Verteilerdokumentation darstellen, welche 3 Niveaus umfasst?
In diesem Beispiel Gruppen-RCD für mehrere Sicherungen > Gruppen-Sicherungen für mehrere allgemeine Stromkreise.
Troubleshooting:
1. Verteilerdokumentation öffnen/erstellen
- Öffnen Sie die Verteilerdokumentation, welche Sie bearbeiten möchten.
2. Niveau 2 einfügen
Fügen Sie einen Stromkreis für das 2. Niveau ein.

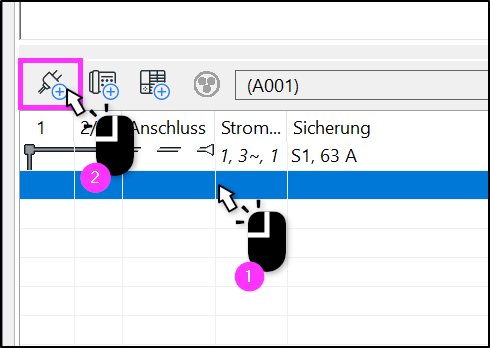

- Klicken Sie hierfür an die gewünschte Position (Zeile) in der Stromkreisliste.
- Anschließend klicken Sie die Schaltfläche Neuer Stromkreis - Niederspannung.

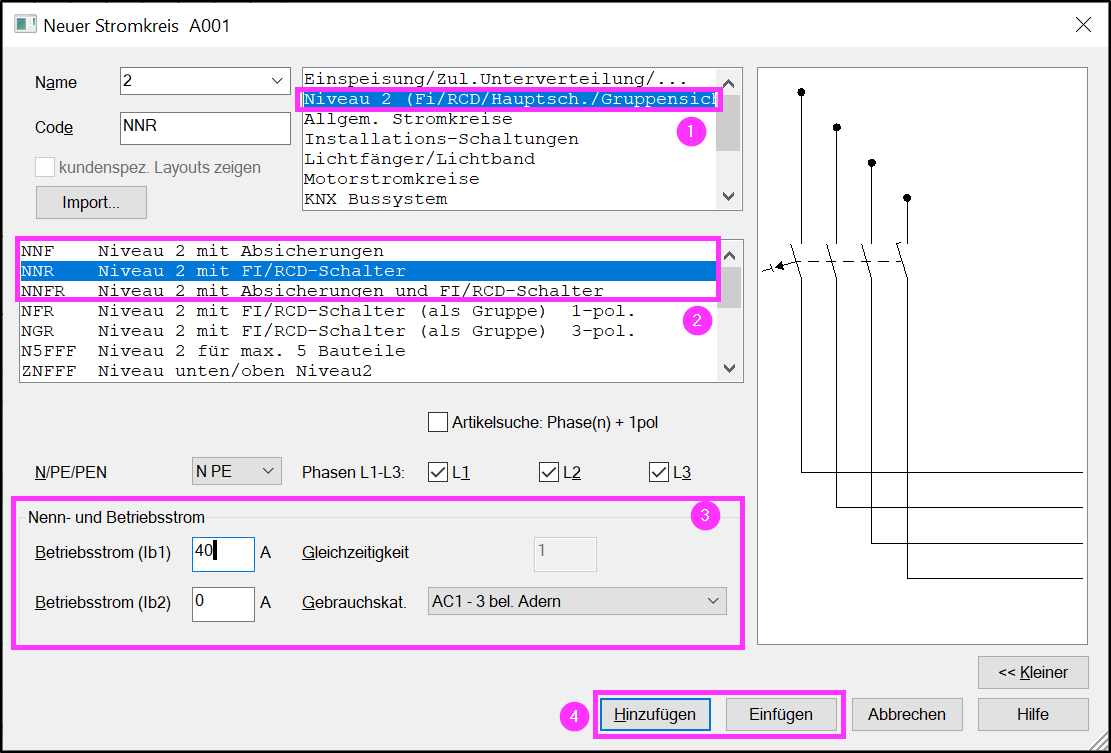

- Wählen Sie im folgenden Dialog die Kategorie Niveau 2 (FI/Hauptsch./Gruppensich.) (1).
- Danach das gewünschte Layout, z.B. Niveau 2 mit FI/RCD-Schalter (2).
- Geben Sie danach die notwendigen Werte ein (3).
- Und betätigen Sie Hinzufügen (am Ende der Liste) oder Einfügen (über markierter Zeile) (4).

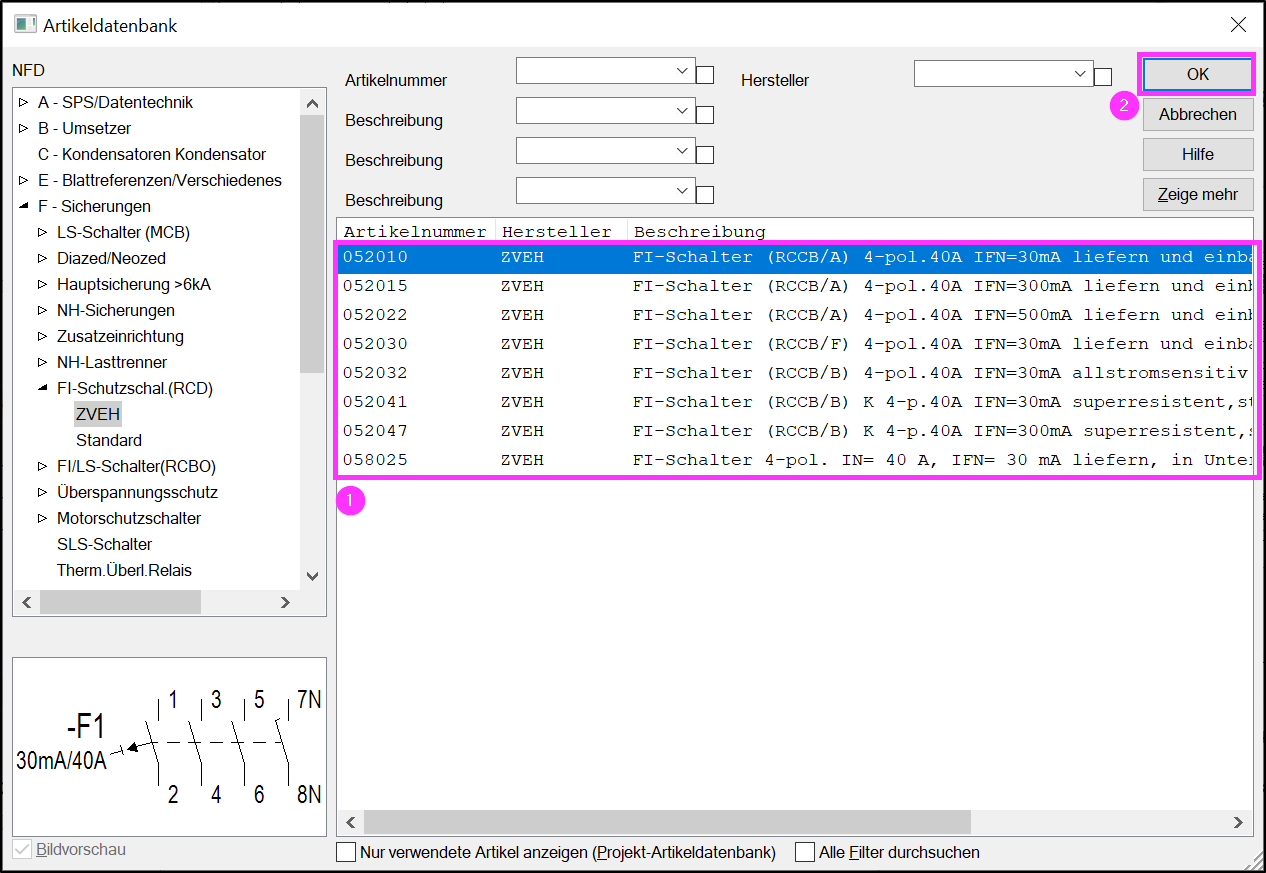

- Im nächsten Schritt muss das dem Layout entsprechende Element ausgewählt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.

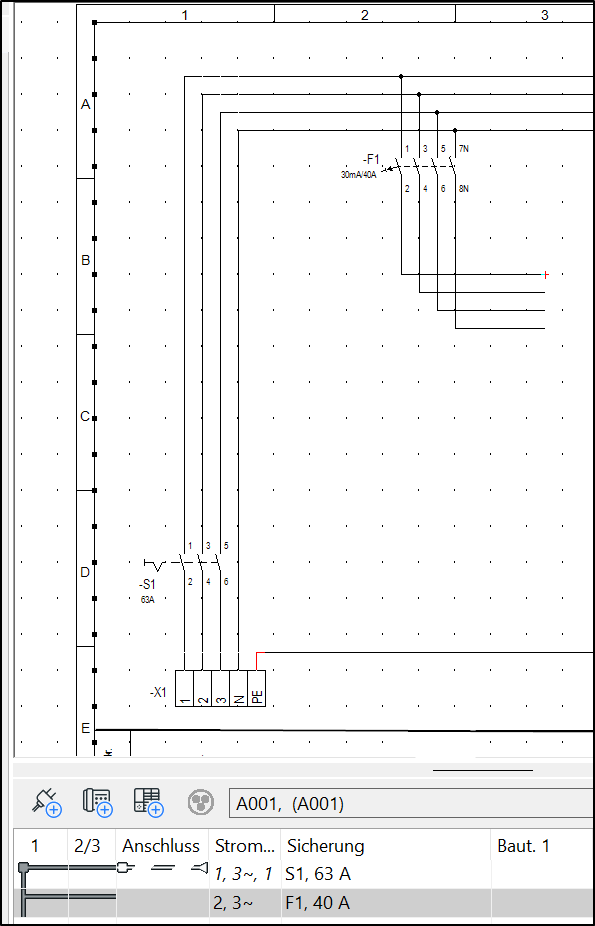

- Der Stromlaufplan zeigt nun den eingefügten Stromkreis.
3. Allgemeine Stromkreise einfügen

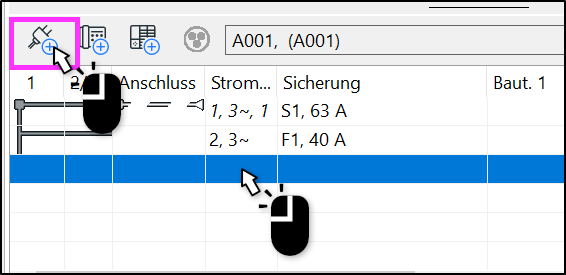

- Klicken Sie hierfür an die gewünschte Position (Zeile) in der Stromkreisliste.
- Anschließend klicken Sie die Schaltfläche Neuer Stromkreis - Niederspannung.
- Wählen Sie im folgenden Dialog die Kategorie Allg. Stromkreise (1).
- Danach das gewünschte Layout, z.B. Licht/Steckdose mit LS-Schalter 1-pol (2).
- Geben Sie danach die notwendigen Werte ein (3).
- Und betätigen Sie Hinzufügen (am Ende der Liste) oder Einfügen (über markierter Zeile) (4).
- Im nächsten Schritt muss das dem Layout entsprechende Element ausgewählt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.
- Wiederholen Sie dies durch wiederholtes Klicken auf Hinzufügen/Einfügen, bis Sie die gewünschte Anzahl Allgemeiner Stromkreise generiert haben.
- Beenden Sie danach den Dialog Neuer Stromkreis durch Betätigen der Schaltfläche Abbrechen.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.

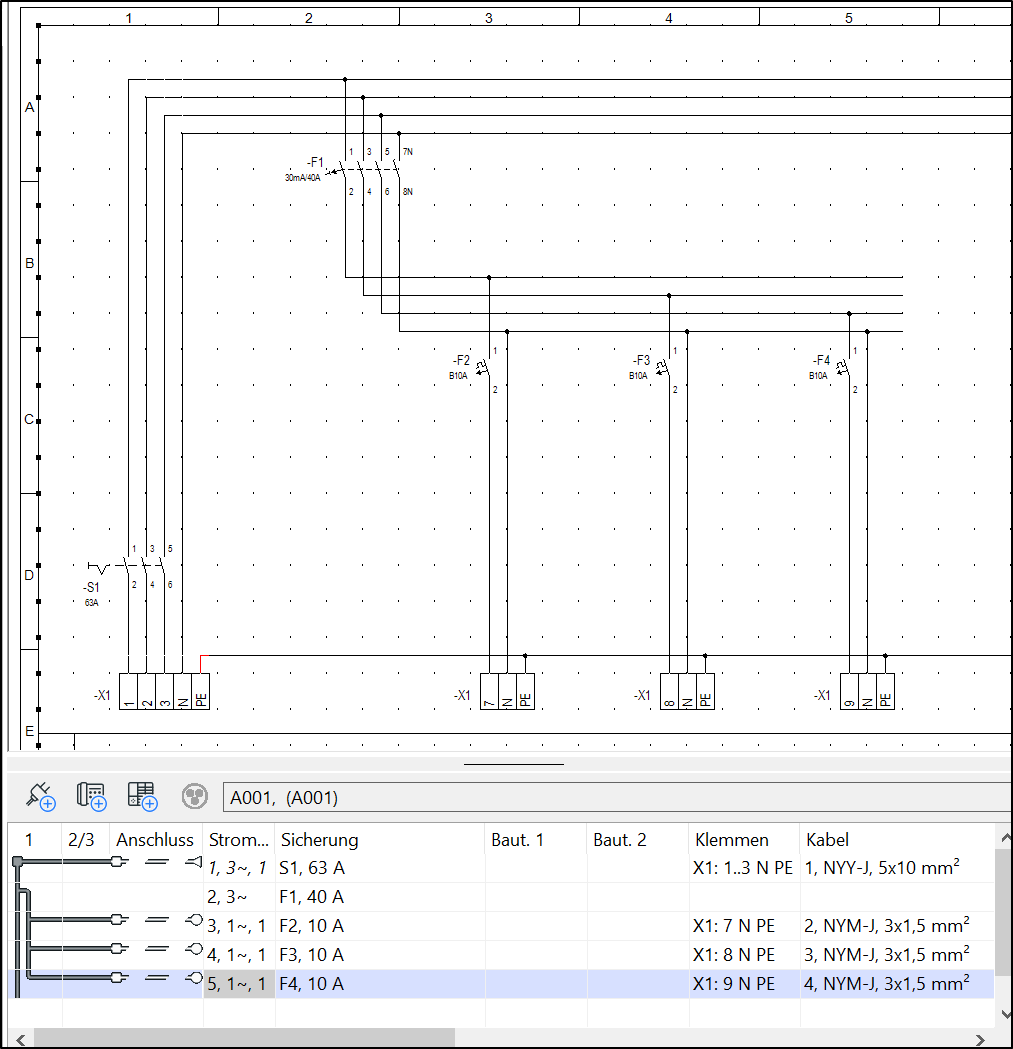

- Der Stromlaufplan stellt nun auch die zuletzt eingefügten Stromkreise dar.
4. Niveau 3 erzeugen

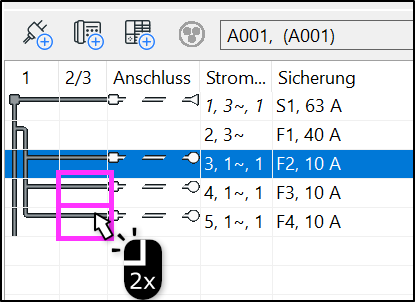

- Führen Sie bei jenen Stromkreisen einen Doppelklick in die Spalte 2/3 aus, welche Sie ebenfalls mit der jeweils darüber befindlichen Sicherung (im Beispiel F2) absichern möchten.
'

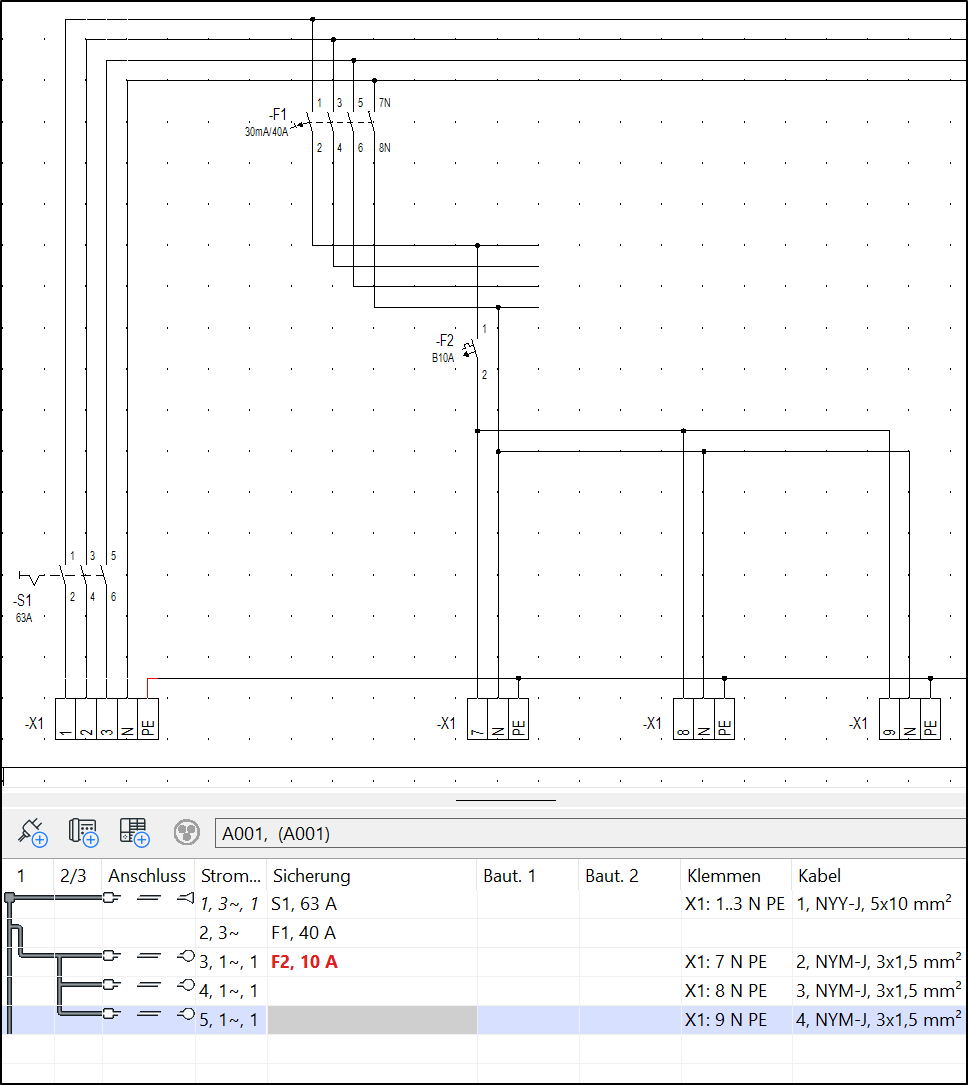

- Im Anschluss sieht der Stromlaufplan folgendermaßen aus.
- Zuletzt müssen die nicht mehr benötigten Sicherungen entfernt werden (im Beispiel F3 & F4).
- Klicken Sie hierfür mit rechter Maustaste auf das betreffende Element und wählen Sie Bauteil löschen aus.

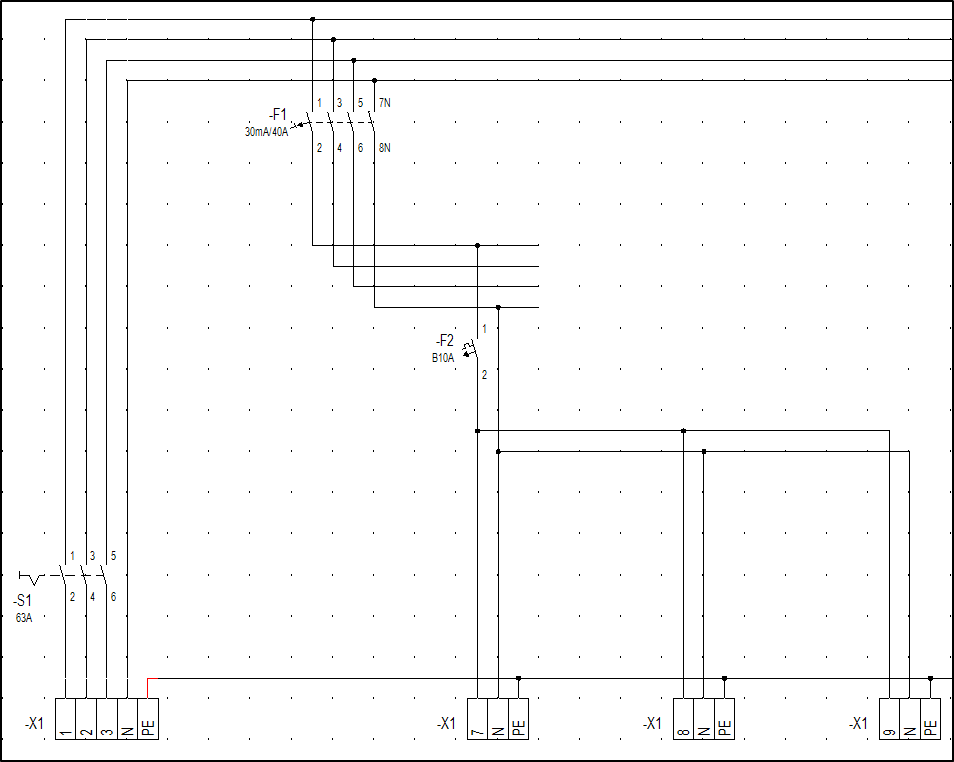

- Stromlaufplan und Stromkreisliste zeigen nun den fertigen Aufbau mit drei Niveaus.
