Problembeschreibung:
Wie kann ich eine Hierarchie in der Verteilerdokumentation darstellen, welche 3 Niveaus umfasst?
In diesem Beispiel Gruppensicherung für mehrere RCD > Gruppen-RCD für mehrere Stromkreise.
Troubleshooting:
1: Verteilerdokumentation öffnen
- Öffnen Sie die Verteilerdokumentation, welche Sie bearbeiten möchten.
2: Niveau 2 einfügen
Fügen Sie einen Stromkreis für das 2. Niveau ein.

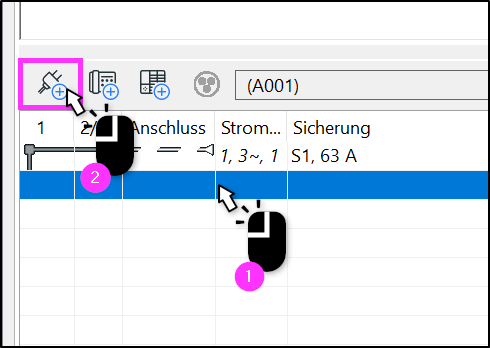

- Klicken Sie hierfür an die gewünschte Position (Zeile) in der Stromkreisliste.
- Anschließend klicken Sie die Schaltfläche Neuer Stromkreis - Niederspannung.

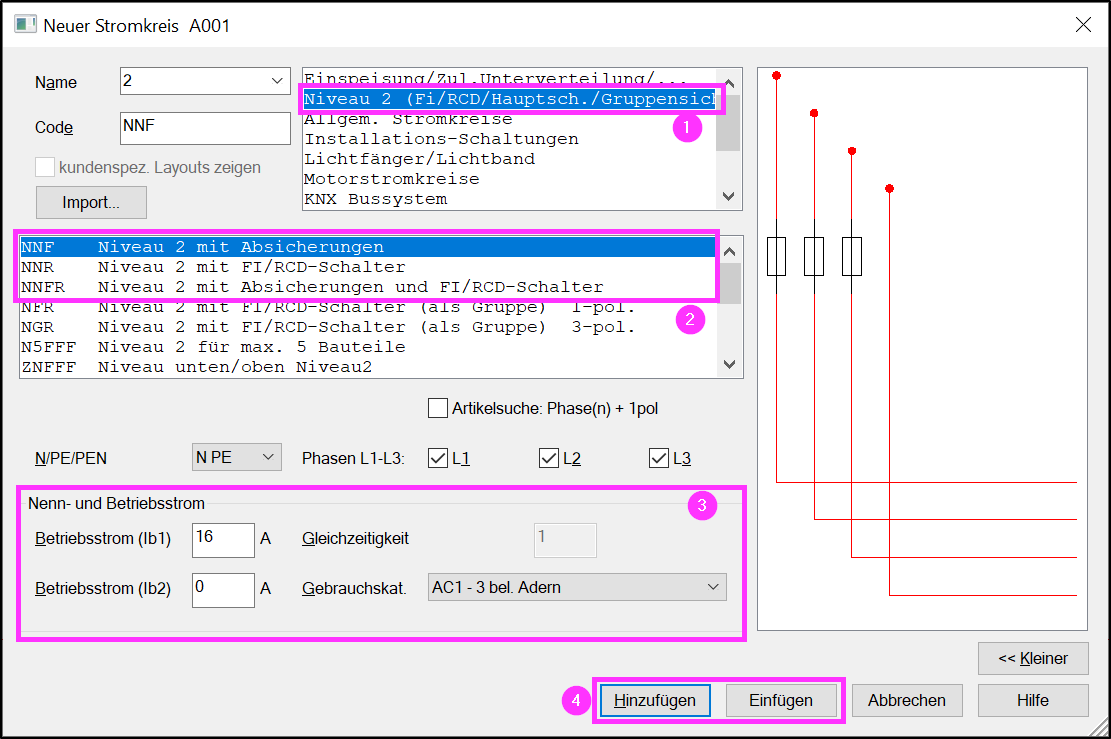

- Wählen Sie im folgenden Dialog die Kategorie Niveau 2 (Fi/RCD/Hauptsch./Gruppensich.) (1).
- Danach das gewünschte Layout, z.B. Niveau 2 mit Absicherungen (2).
- Geben Sie danach die notwendigen Werte ein (3).
- Und betätigen Sie Hinzufügen (am Ende der Liste) oder Einfügen (über markierter Zeile) (4).

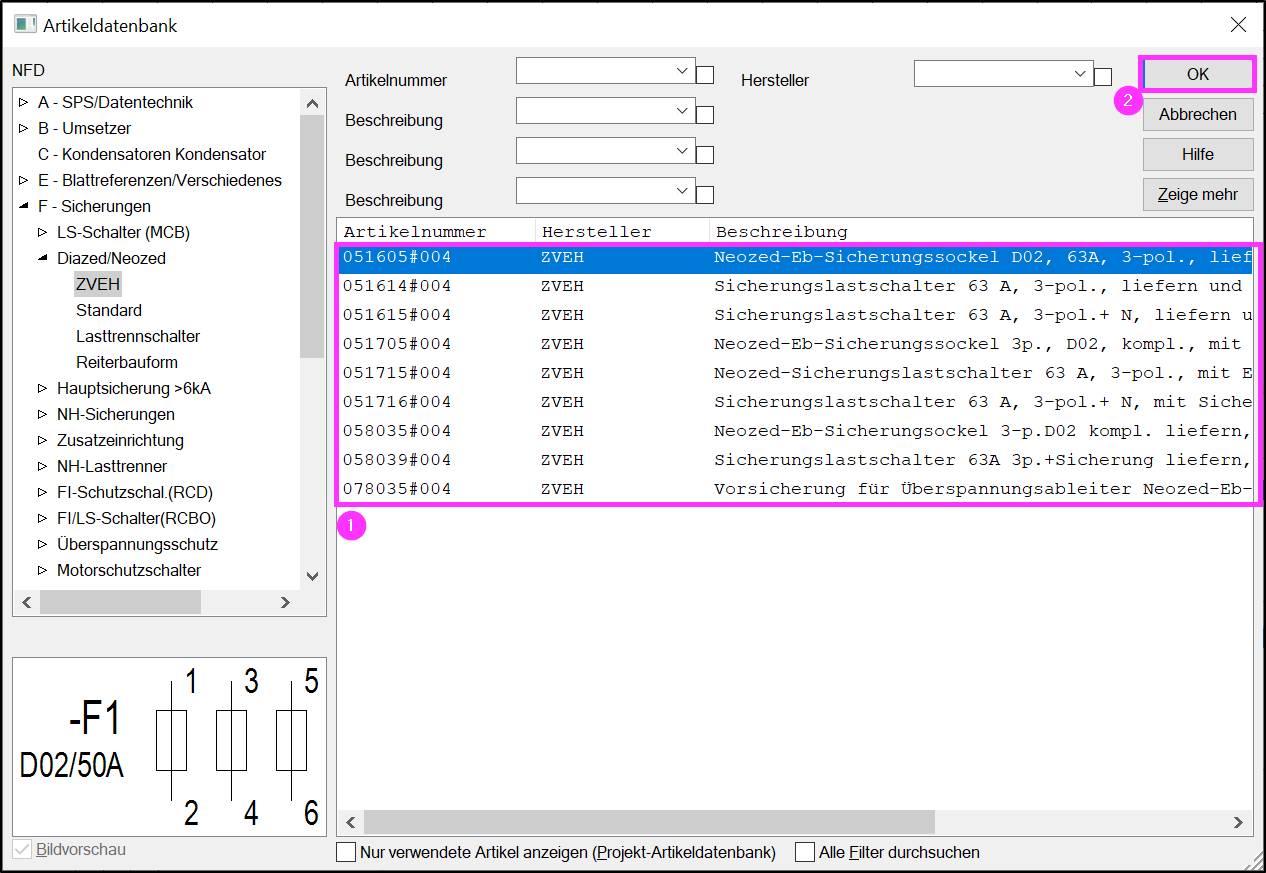

- Im nächsten Schritt muss das dem Layout entsprechende Element ausgewählt werden.

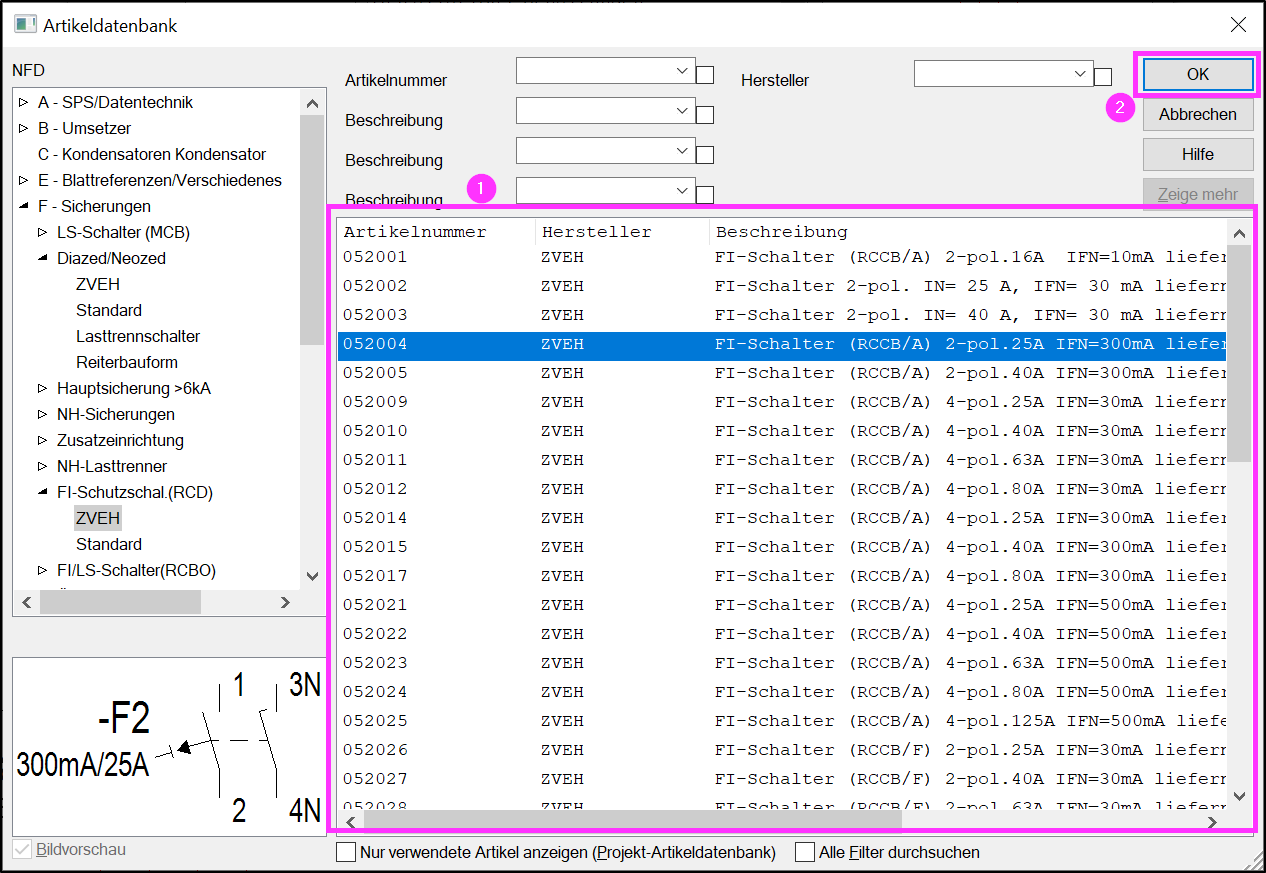

- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.

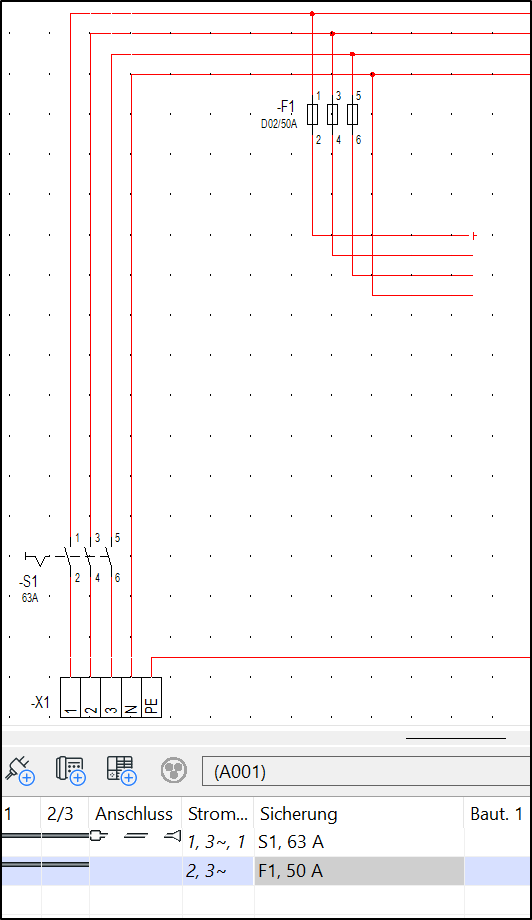

- Der Stromlaufplan zeigt nun den eingefügten Stromkreis.
3. Niveau 3 einfügen
Diese dritte Ebene wird durch Stromkreise realisiert, welche mit Referenzen arbeiten.

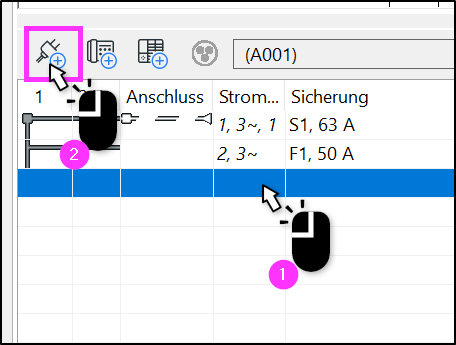

- Klicken Sie hierfür wieder an die gewünschte Position (Zeile) in der Stromkreisliste.
- diese kann an beliebiger Position in der Stromkreisliste sein.
- Anschließend klicken Sie die Schaltfläche Neuer Stromkreis - Niederspannung.

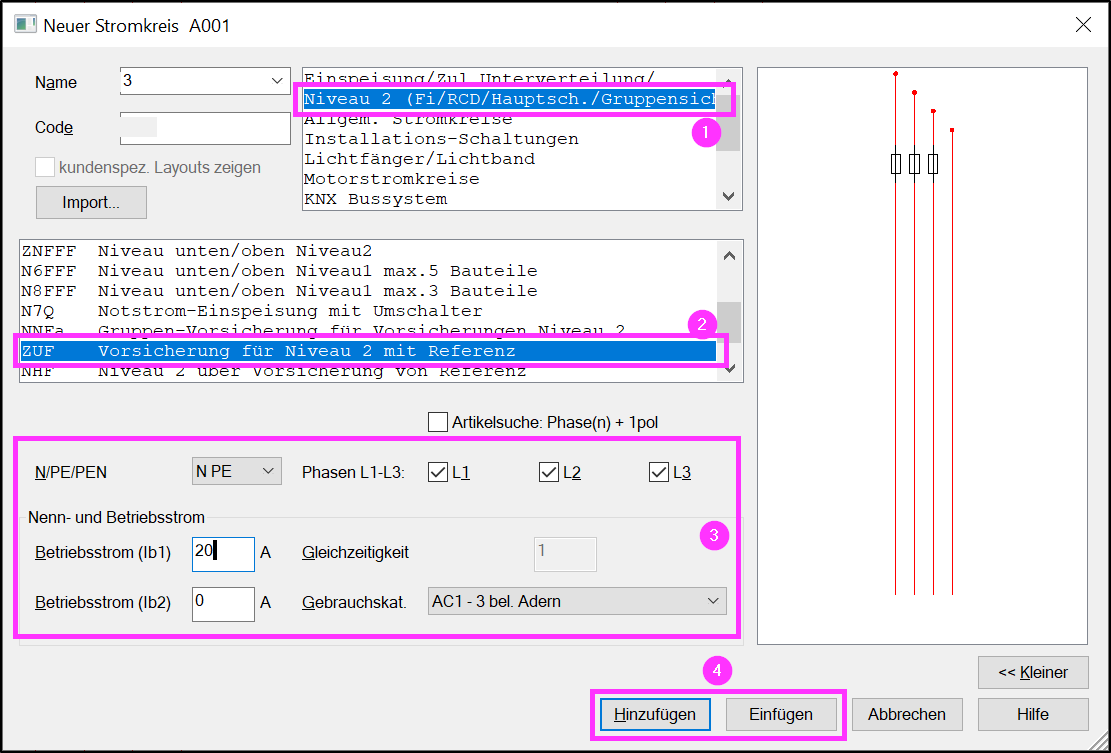

- Wählen Sie im folgenden Dialog die Kategorie Niveau 2 (Fi/RCD/Hauptsch./Gruppensich.) (1).
- Danach das Layout Vorsicherung für Niveau 2 mit Referenz (2).
- Geben Sie danach die notwendigen Werte ein (3).
- Und betätigen Sie Hinzufügen (am Ende der Liste) oder Einfügen (über markierter Zeile) (4).

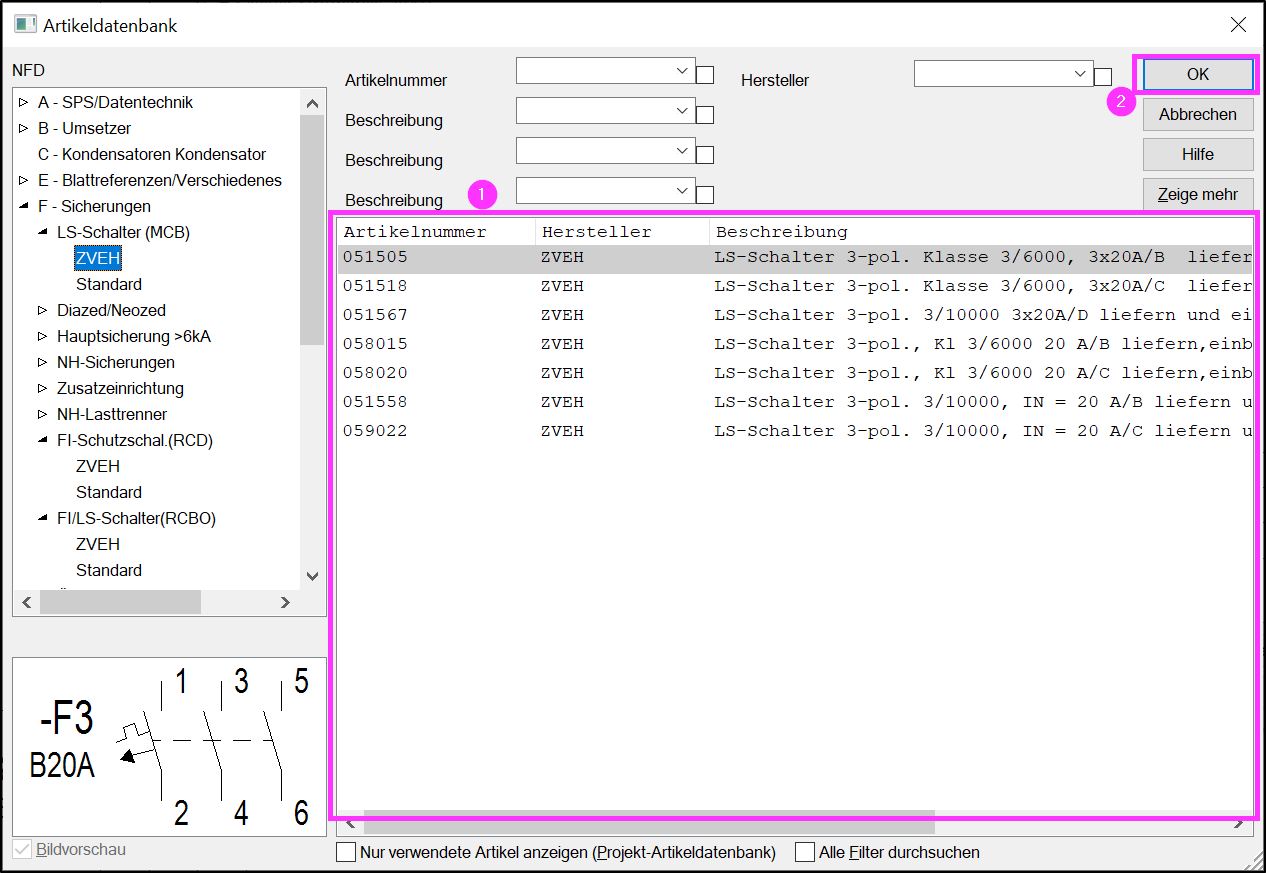

- Im nächsten Schritt muss wiederum das dem Layout entsprechende Element ausgewählt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.
- Mittels des noch geöffneten Dialogs Neuer Stromkreis können Sie bei Bedarf diesen Vorgang wiederholen, falls Sie mehrere Stromkreise dieser oder anderer Art benötigen.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.
- Wir nutzen das noch geöffnete Fenster, um fortzufahren.

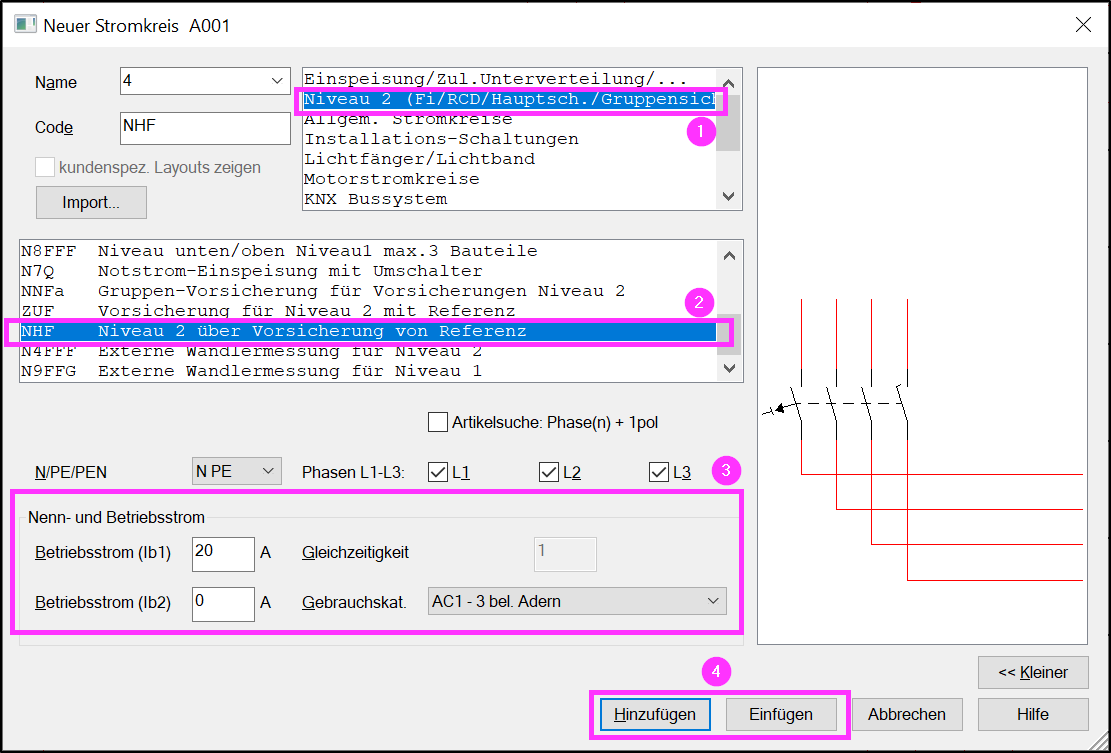

- Wählen Sie die Kategorie Niveau 2 (FI/Hauptsch./Gruppensich.) (1).
- Danach das Layout Vorsicherung für Niveau 2 von Referenz (2).
- Geben Sie danach die notwendigen Werte ein (3).
- Und betätigen Sie Hinzufügen (am Ende der Liste) oder Einfügen (über markierter Zeile) (4).
- Im nächsten Schritt muss wiederum das dem Layout entsprechende Element ausgewählt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.
- Hier können Artikel aus allen links aufgeführten Kategorien eingefügt werden.

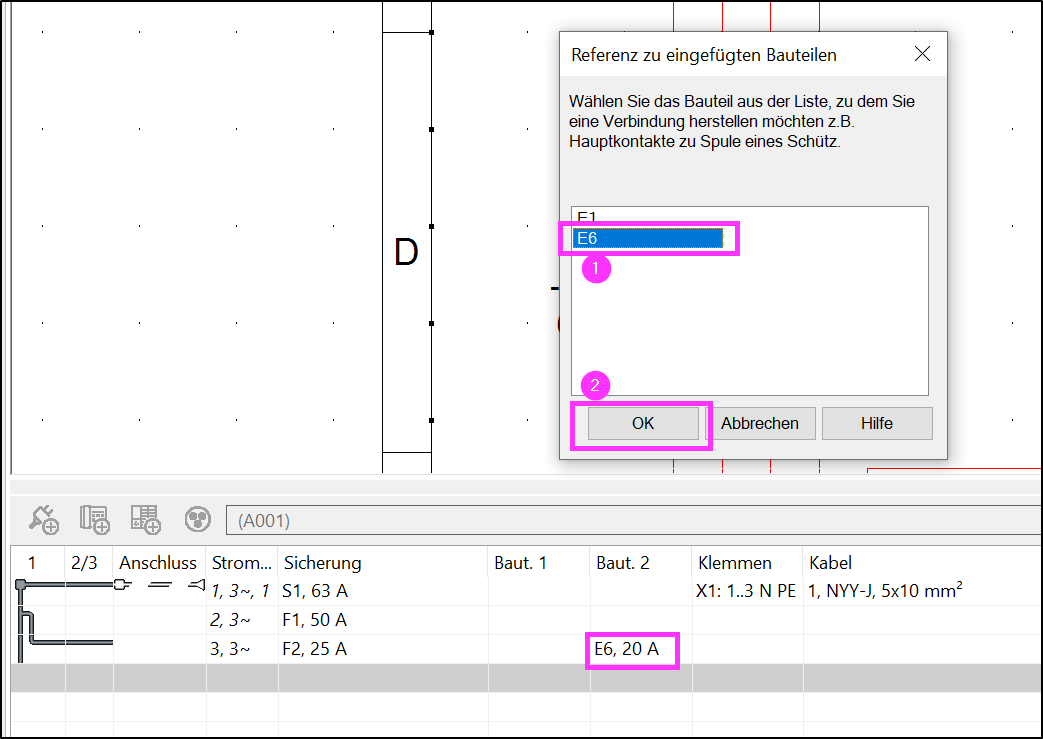

- Im sich öffnenden Dialog müssen Sie nun eine Referenz (E) angeben, auf welche sich der Stromkreis beziehen soll.
- Sie finden diese Nummer in der Stromkreisliste.
- In diesem Beispiel markieren wir die E6 und klicken auf OK.
- Den weiterhin geöffneten Dialog Neuer Stromkreis können Sie schließen oder weiterverwenden.

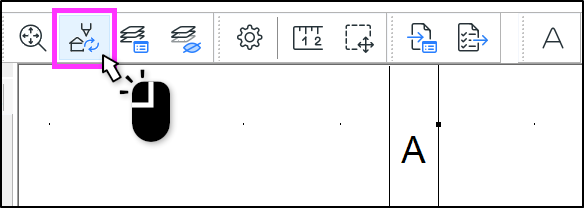

- Sobald der Dialog Neuer Stromkreis geschlossen ist, klicken Sie bitte auf Bildschirm Neuaufbau.

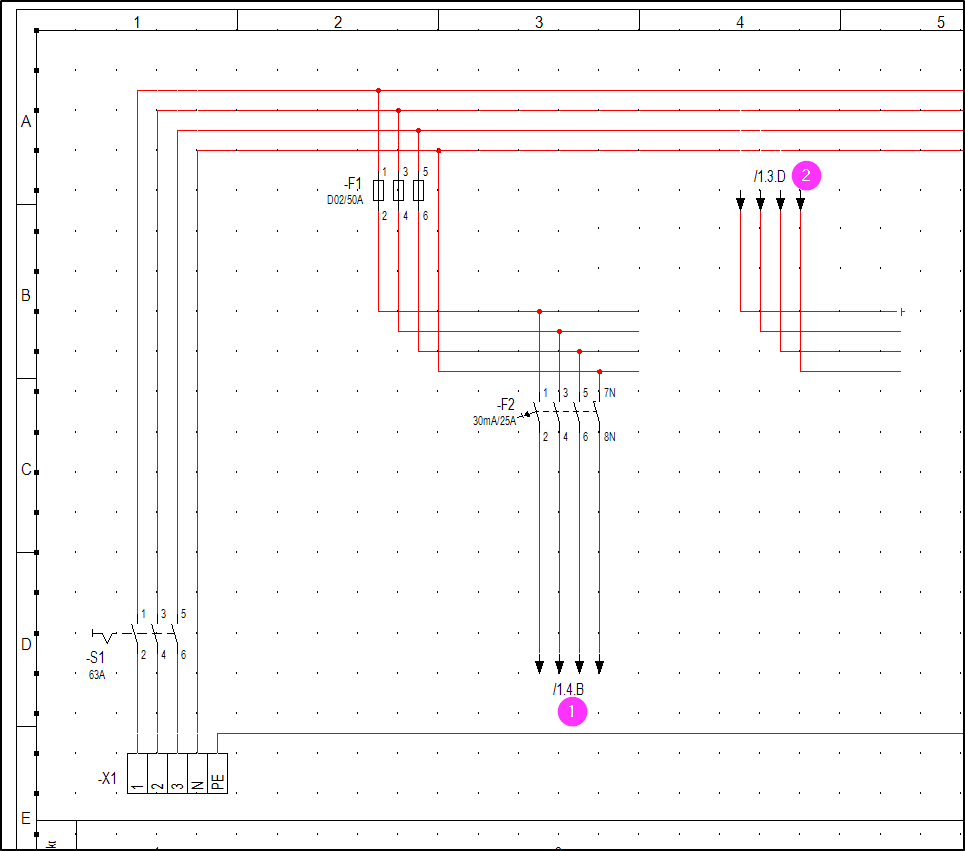

- Im Anschluss sieht der Stromlaufplan folgendermaßen aus.
- An den Referenzpfeilen steht jeweils, wo sich das Gegenstück befindet ([1], [2])
- Dies funktioniert auch, wenn die Darstellung nicht auf demselben Blatt erfolgt.
- Die Erstellung des dritten Niveaus unter Verwendung einer Referenz ist somit abgeschlossen.
- Sie können an das Niveau 2, parallel zu F2, weitere Stromkreise mit Referenzen anlegen.
