BMA - Überwachungsbereich für automatische Brandmelder einzeichnen (Klassischer Modus)

Aktualisiert
gültig für Version ab 17Modus Klassisch



Problembeschreibung

Überwachungsbereiche für automatische Brandmelder können durch Einsetzen spezieller Symbole aus der Artikeldatenbank eingezeichnet werden. Diese Symbole repräsentieren die verschiedenen Kategorien gemäß DIN VDE 0833 und werden direkt auf dem jeweiligen Melder platziert.

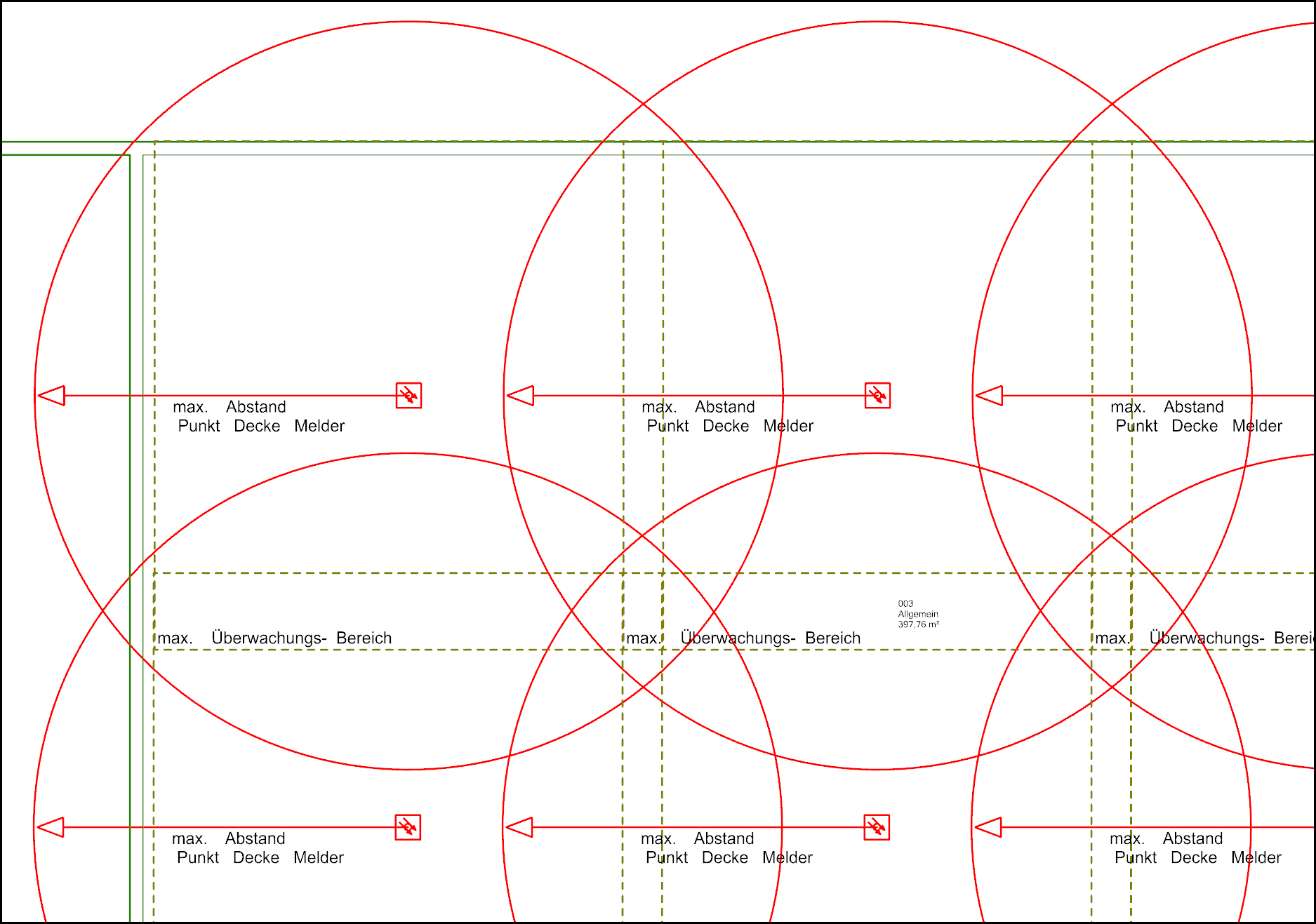

Darstellung eines Modells mit eingezeichneten Überwachungsbereichen für automatische Brandmelder


Troubleshooting

  • Modell mit den eingezeichneten Brandmeldern im Gewerk Elektrotechnik (1) öffnen und Standardwerkzeuge (2) aktivieren.

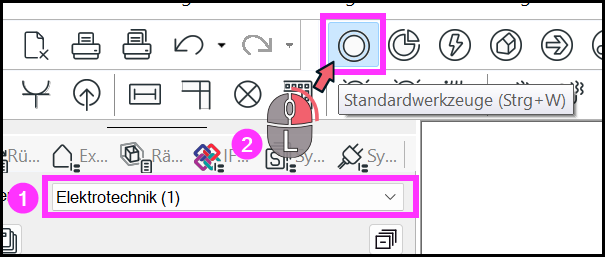

    Gewerk Elektrotechnik mit aktivierten Standardwerkzeugen

  • Punktfang aktivieren.

    Aktivierung des Punktfangs

  • Anschließend auf das Menü Kennzeichnung klicken und dann auf den Punkt Allgemeines Symbol (Elektro).

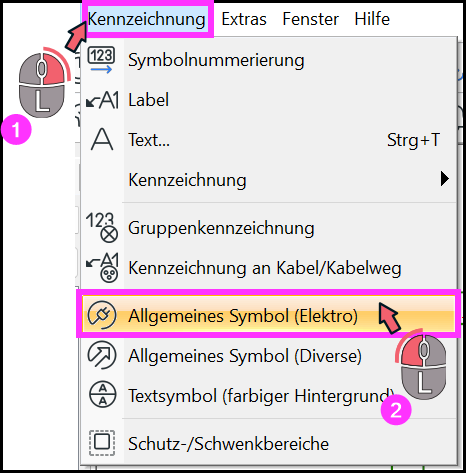

    Menü Kennzeichnung mit der Option Allgemeines Symbol (Elektro)

  • Die entsprechende Artikeldatenbank öffnet sich.
  • Unter dem Punkt Brandmeldeanlage (Ü-Bereiche) (1) finden sich die verschiedenen Kategorien gemäß DIN VDE 0833 (2).
  • Benötigte Kategorie auswählen und durch Klicken auf OK in das Modell einfügen (3).

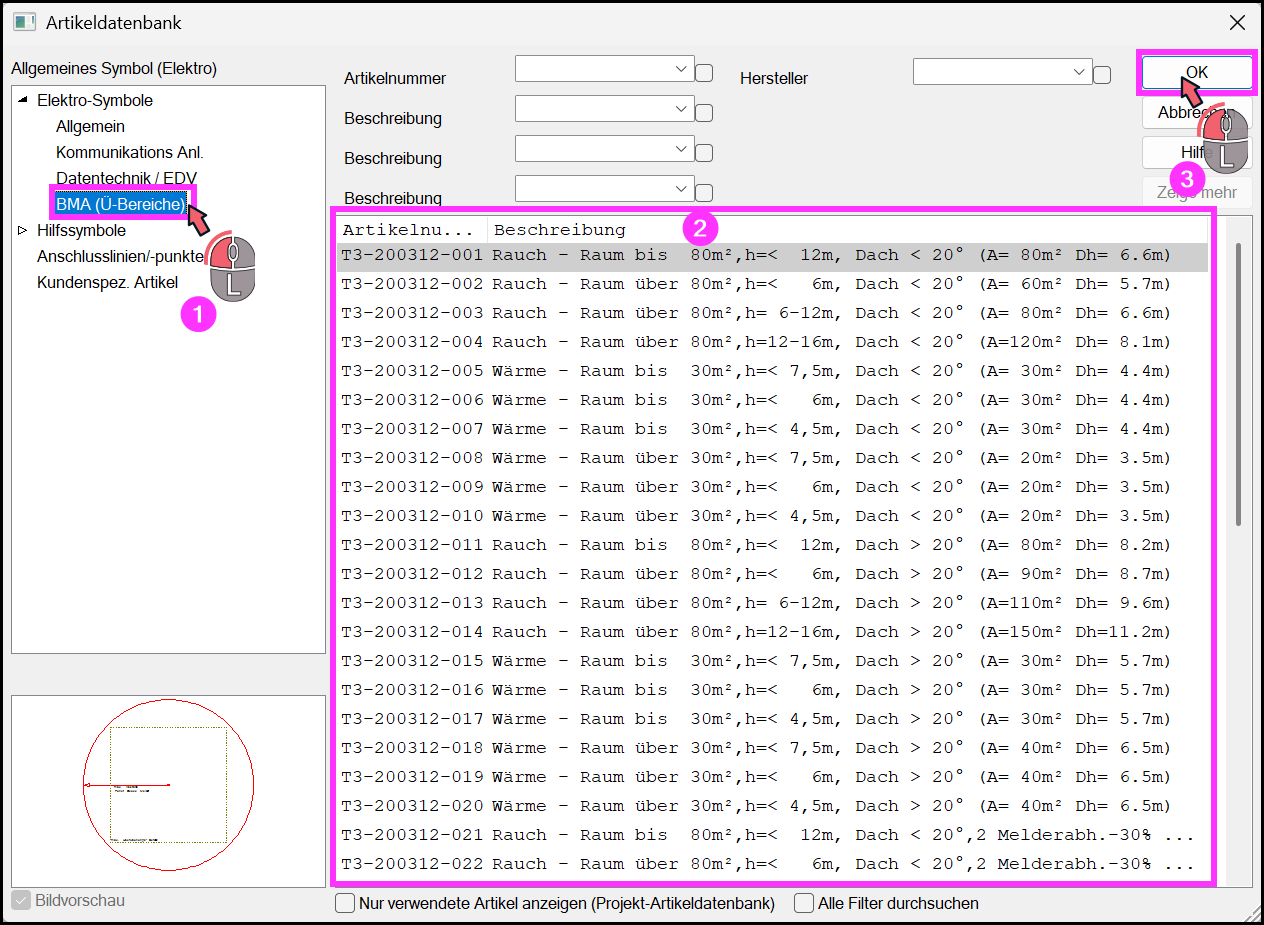

    Artikeldatenbank mit den verschiedenen Kategorien für Überwachungsbereiche gemäß DIN VDE 0833

  • Der Überwachungsbereich kann nun mit der Maus auf dem Melder platziert werden.

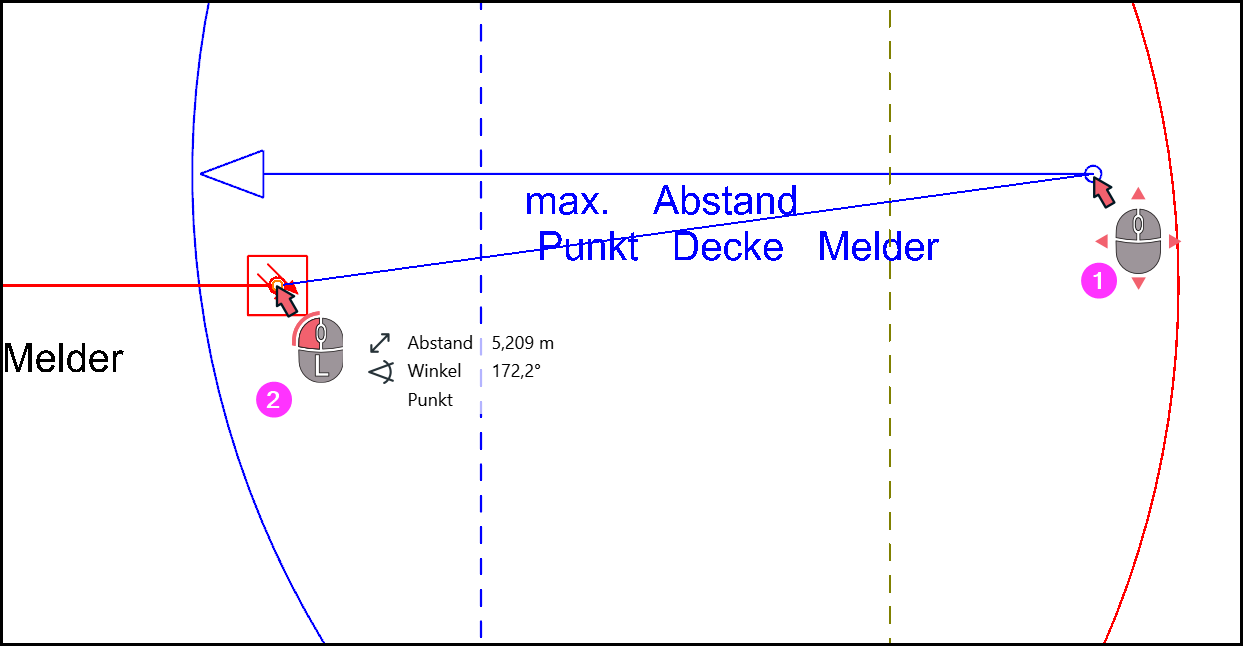

    Platzierung des Überwachungsbereichs auf dem Melder



Tipp

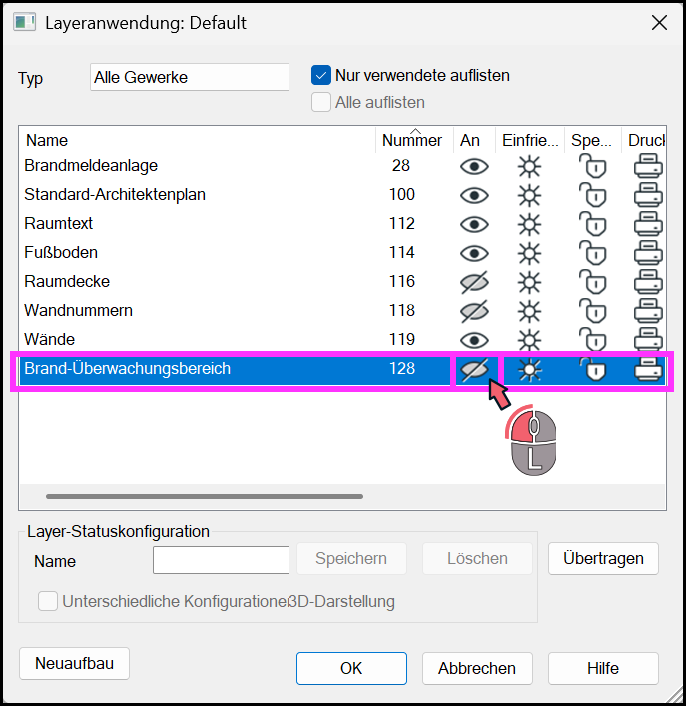

Für eine bessere Übersichtlichkeit bei der weiteren Bearbeitung kann der entsprechende Layer Brand-Überwachungsbereich ausgeblendet werden.

Ausblenden des Layers Brand-Überwachungsbereich
