| gültig für | Version | ab 21 | Modus | OPEN BIM |
Problembeschreibung
Ab DDScad Version 21 können Brandmelder, in Abhängigkeit vom Raumvolumen, vom Programm automatisch platziert werden. Wie ist dabei vorzugehen?
Wichtig: Bitte beachten Sie, dass die Planungsverantwortung bei den Anwendenden der Software liegt.
Troubleshooting
- Auswahl eines Objekts.

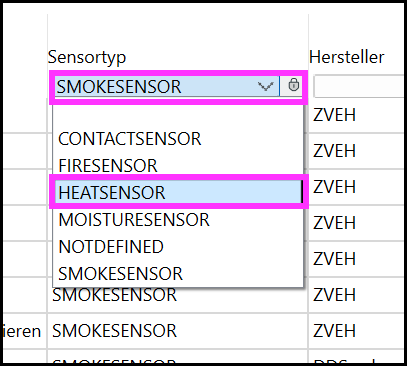

- Die Artikel aus den Kategorien Smokesensor und Heatsensor unterstützen die Berechnung komplett.
- Für diese sind die Werte aus der Norm VdS 2095 hinterlegt.
- In diesem Beispiel werden Rauchmelder, optisch (RMO) verwendet.
1. Melder platzieren
- Nach Auswahl des Produkts befindet sich dieses am Cursor.

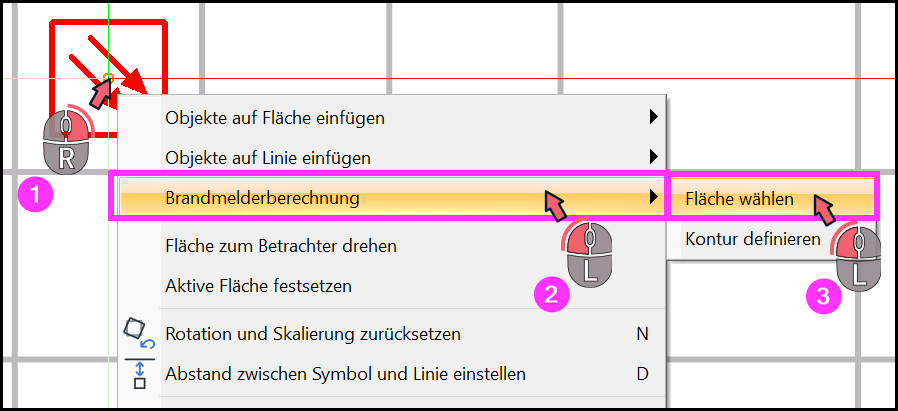

- Rechtsklick und Auswahl der Untermenüs Brandmelderberechnung > Fläche wählen.
- Sobald der Cursor in einen Raum bewegt wird, wird die Raumgeometrie gefangen.

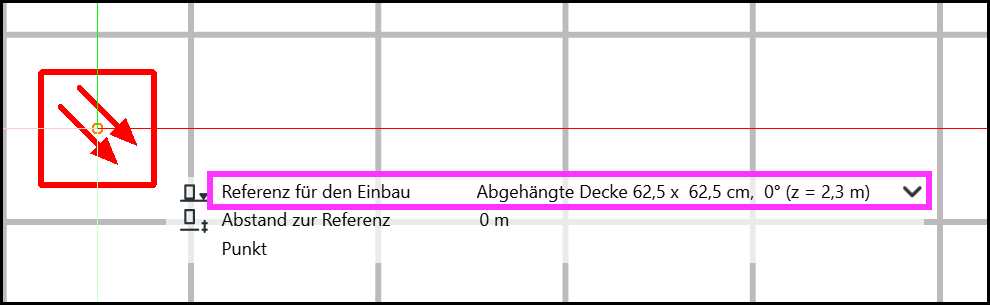

- Falls nötig Korrektur der Referenz für den Einbau mit den Tasten Q/W.
- Mit Linksklick bestätigen.

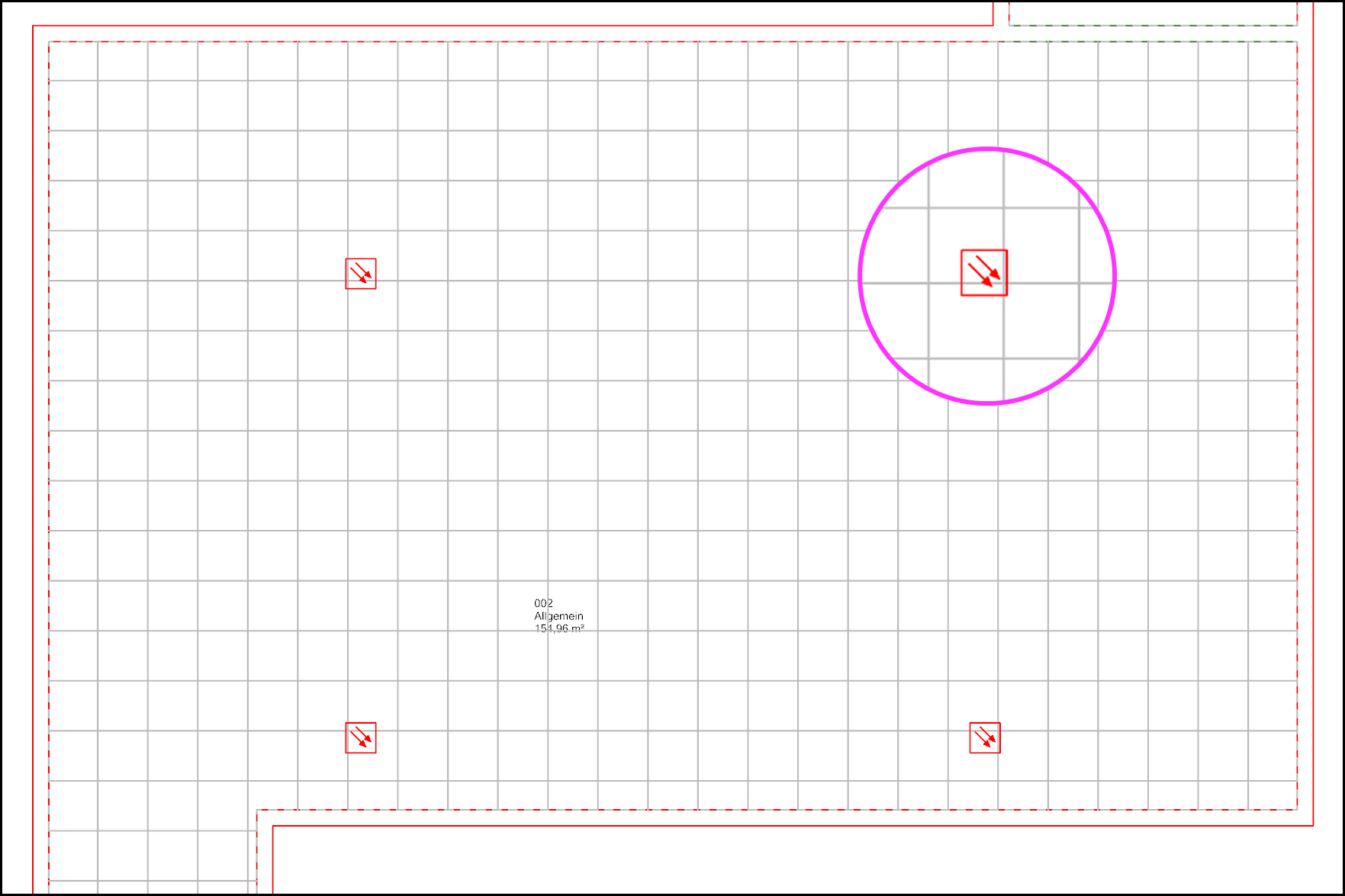

- Die Melder werden im Raum platziert.
2. Überwachungsbereiche anzeigen
- Markieren der betreffenden eingefügten Objekt-Gruppe/n.

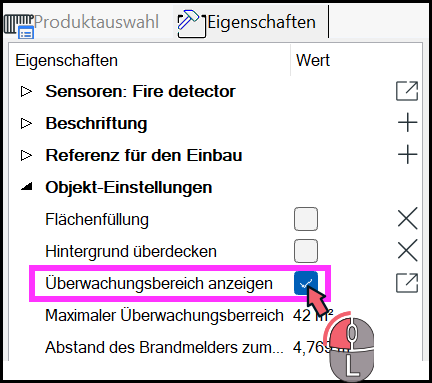

- Aktivieren der Option Überwachungsbereich anzeigen in den Eigenschaften.

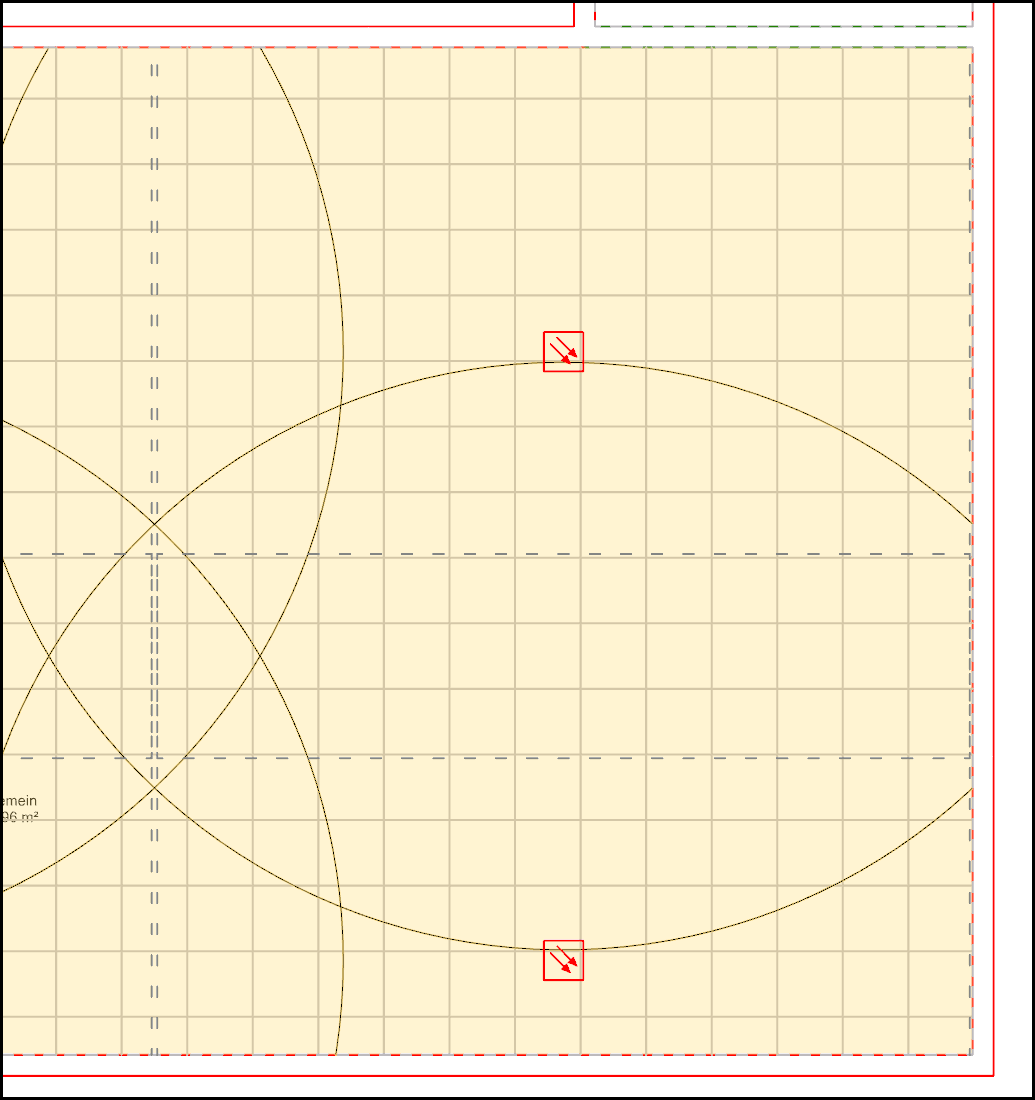

- Die Überwachungsbereiche werden nun angezeigt.
3. Platzierung der Melder automatisch anpassen
- Markieren der betreffenden eingefügten Objekt-Gruppe/n.

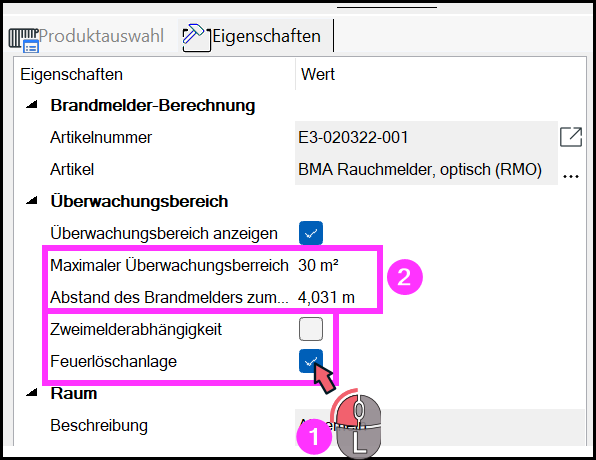

- Aktivieren benötigter Option/en in den Eigenschaften (1).
- Die veränderten Werte werden sofort in den Eigenschaften angezeigt (2).

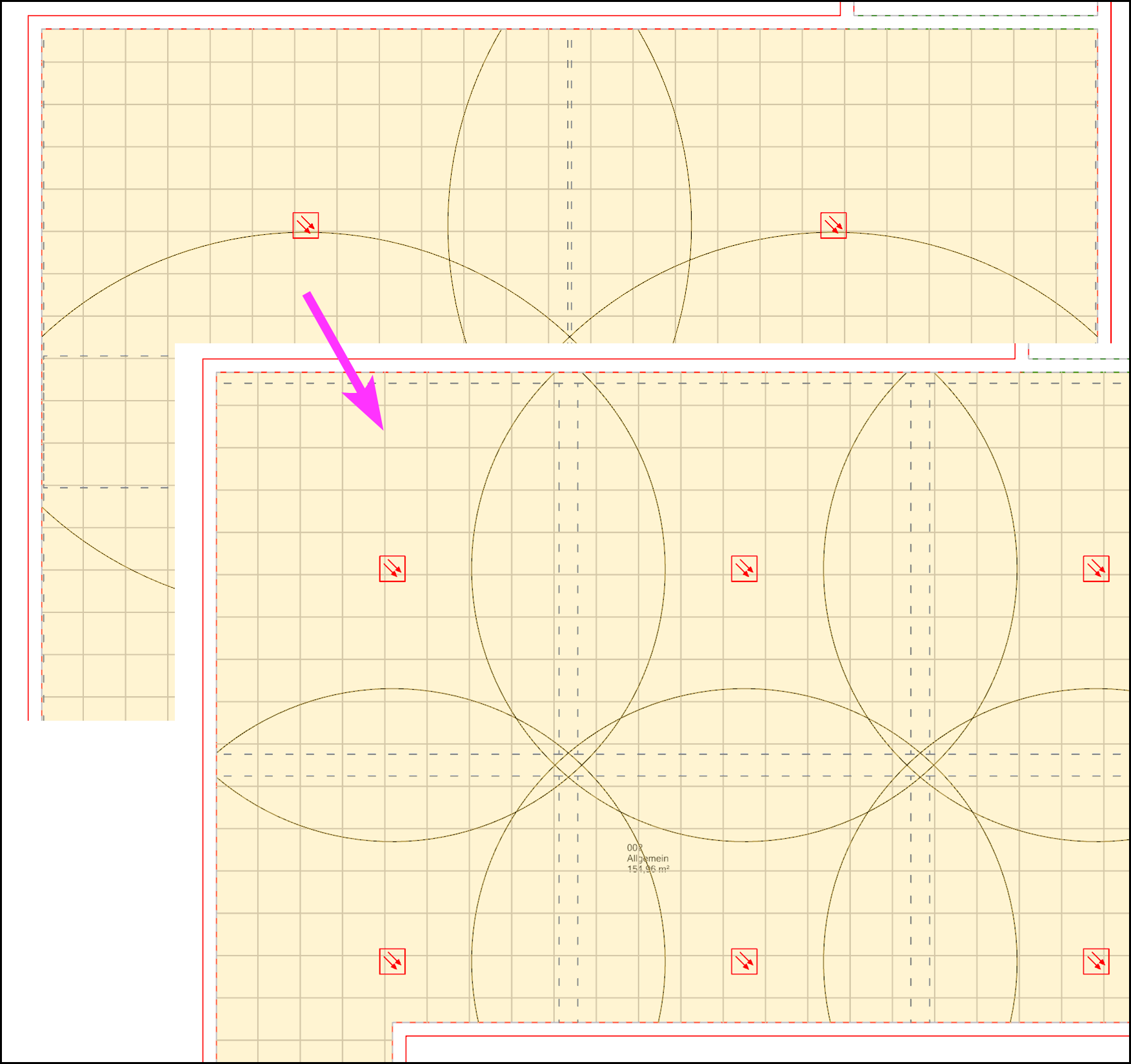

- Die Position der Melder sowie die Darstellung der Überwachungsbereiche wird entsprechend angepasst.

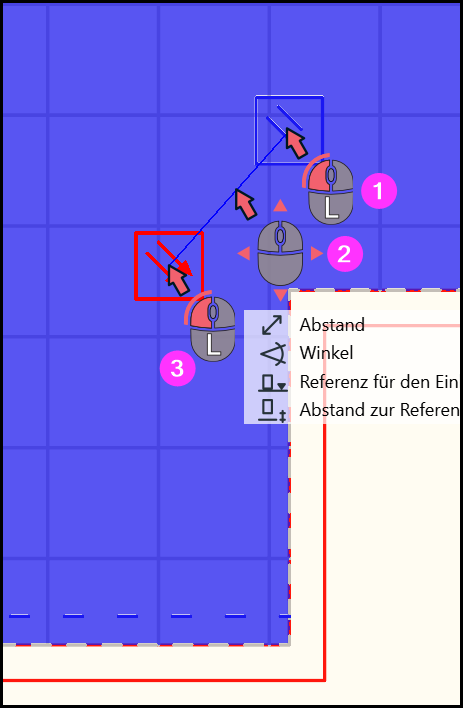

4. Platzierung der Melder manuell anpassen
- Markieren der betreffenden eingefügten Objekt-Gruppe/n.
- Einzelner Linksklick auf Melder, welcher verschoben werden soll, um diesen zu markieren.
- Weiteren Linksklick ausführen, um den Melder an die neue Position zu bewegen und ihn an dieser mit einem weiteren Linksklick abzusetzen.
Tipp

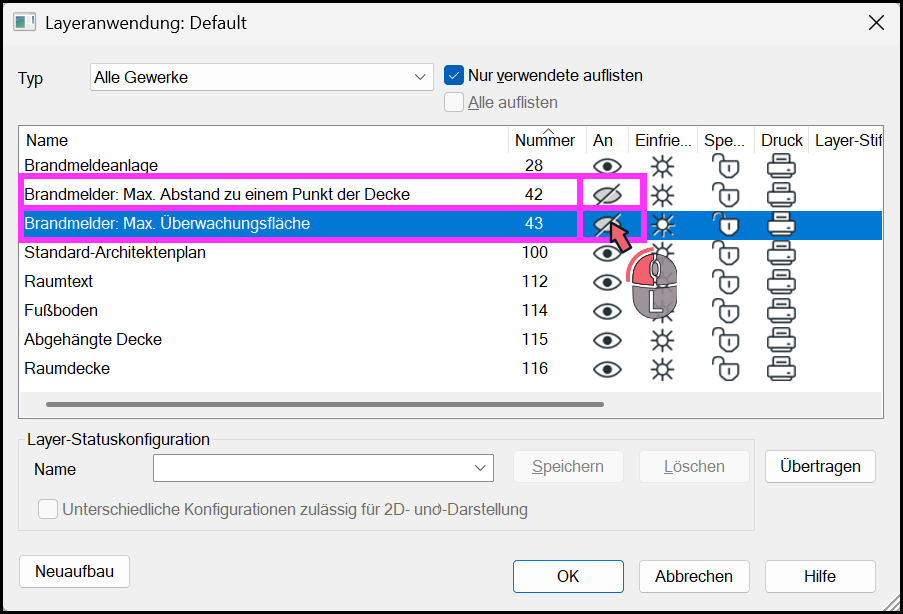

Für eine bessere Übersichtlichkeit bei der weiteren Bearbeitung können die Layer der Überwachungsbereiche ausgeblendet werden.
