Fehlerhafte Referenzen für Höhe korrigieren

Problembeschreibung:

Es kann vorkommen, dass Objekte ihren Abstand gemäß Referenzen verlieren. Etwa, wenn eine IFC-Datei ausgetauscht wird und sich hieraus eine neue Höhe der Referenz, etwa des Fertigfußbodens, ergibt.

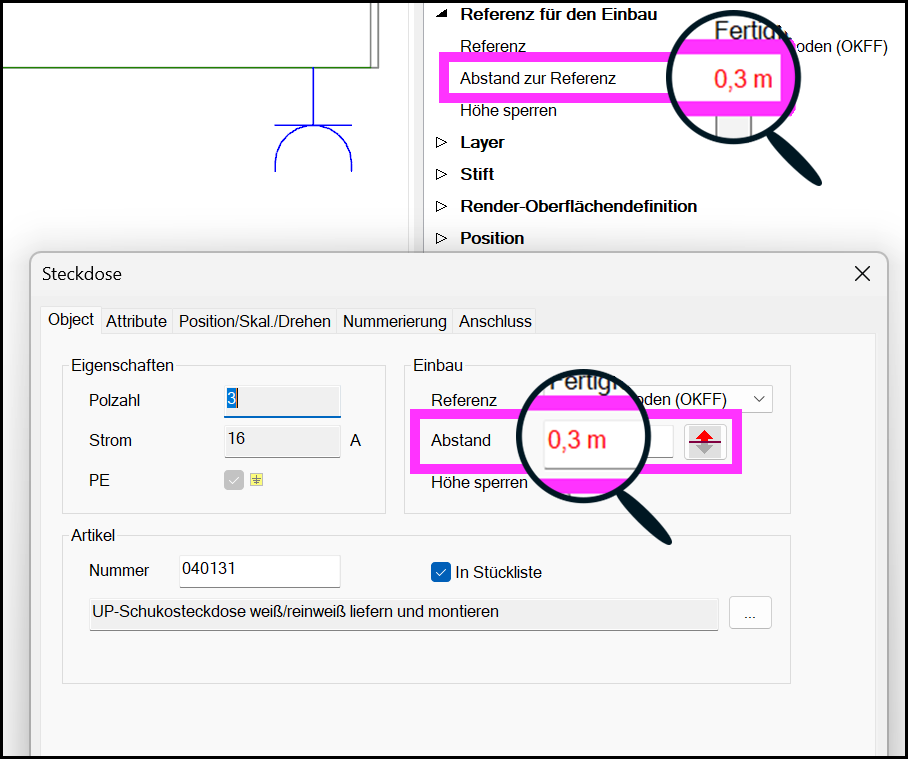

Falls dies der Fall ist, wird der Abstand zur Referenz in den Eigenschaften rot dargestellt.



Dieser Hilfebeitrag erklärt, wie dies für mehrere Objekte zugleich schnell korrigiert werden kann.

Troubleshooting:

Modell auf Plausibilität prüfen

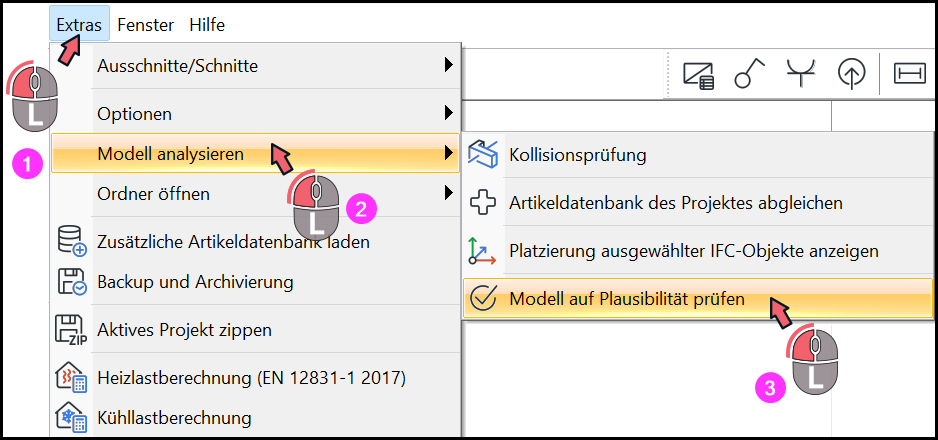

• Öffnen Sie über Extras > Modell analysieren > Modell auf Plausibilität prüfen das entsprechende Tool.

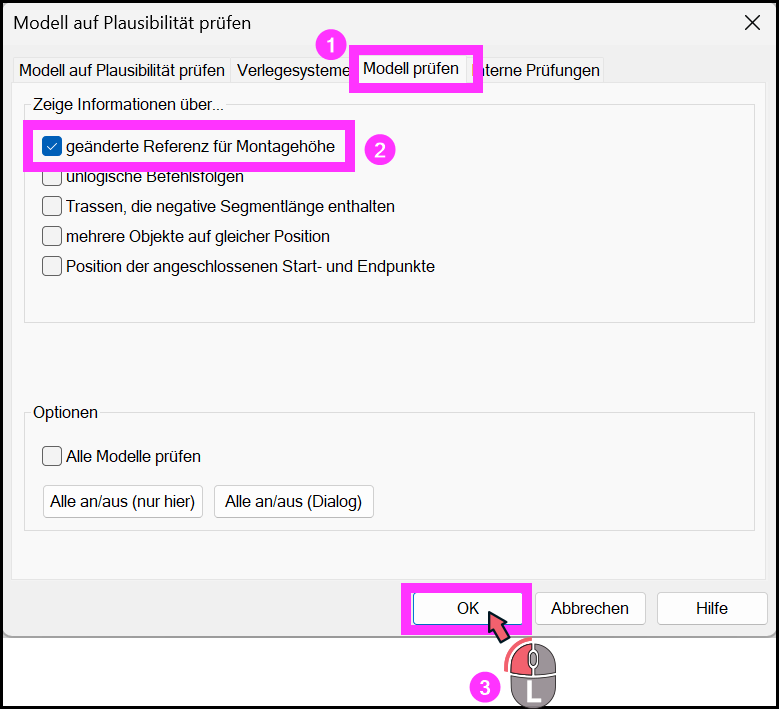

• Wechseln Sie hier auf die Karte Modell prüfen.
• Aktivieren Sie die Option geänderte Referenz für Montagehöhe.
• Und bestätigen Sie mit OK.

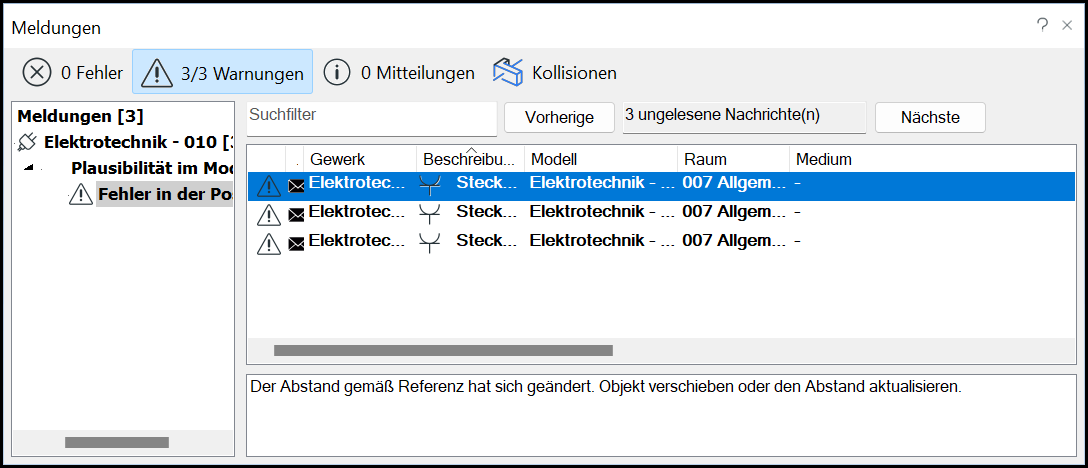

• Falls sich bei einem oder mehreren Objekten der Abstand gemäß Referenz geändert hat, wird eine entsprechende Anzahl Meldungen angezeigt.

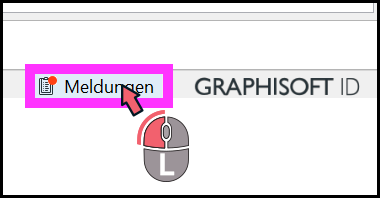

  • Wenn Sie das Meldungsfenster nicht sehen können, aktivieren Sie es. Z.B. durch Klicken auf den Button in der Statusleiste.

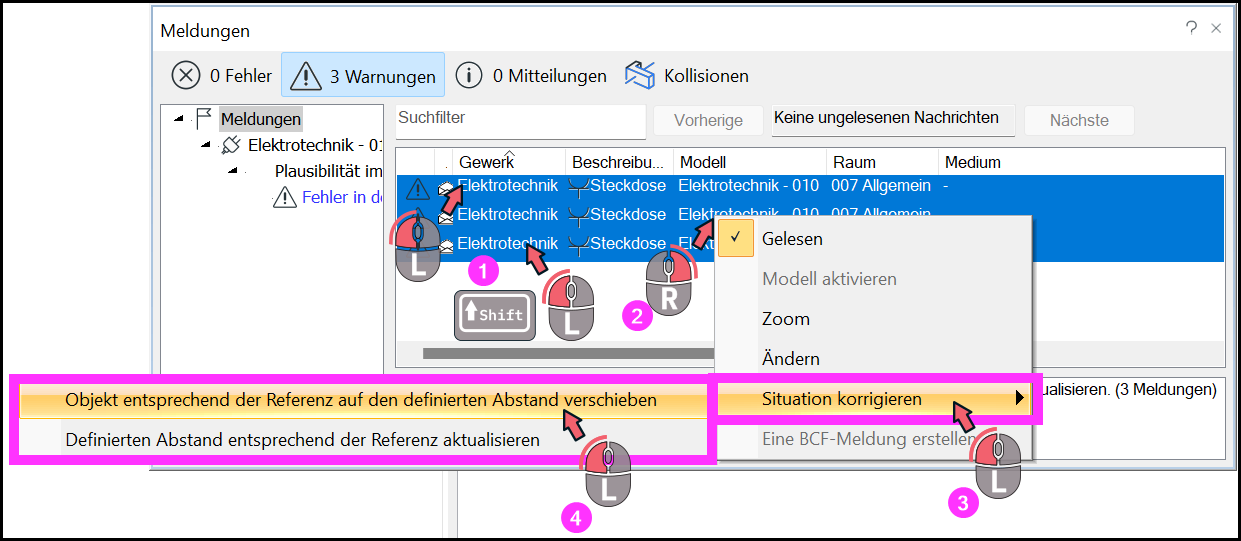

• Markieren Sie die Einträge in der Liste (1).
• Klicken Sie mit Rechts (2).
• Wählen Sie im Kontextmenü Situation korrigieren (3).
• Und schließlich eine der Optionen (4)



  • Objekt entsprechend der Referenz auf den definierten Abstand verschieben:
    • Objekte werden auf die Höhe verschoben, auf welcher sie sich zuvor befanden.

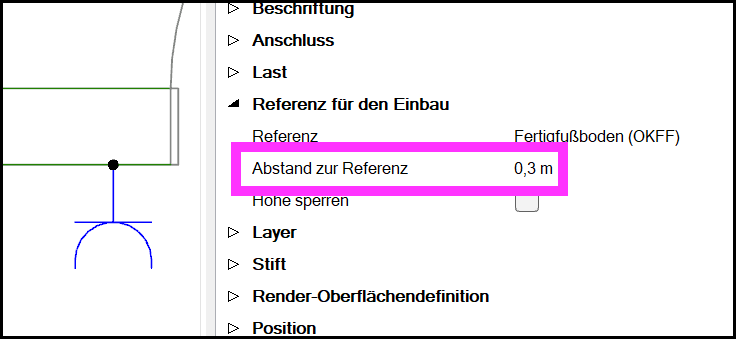

    • Im Beispiel sind dies 0,3m. Dieser Wert wird nun wieder in schwarz dargestellt.



  • Definierten Abstand entsprechend der Referenz aktualisieren:
    • Objekte werden nicht verschoben, sondern der Wert in den Eigenschaften wird auf einen neuen Wert korrigiert.

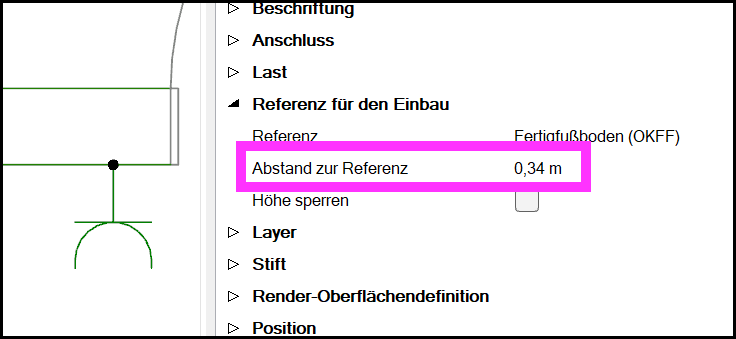

    • Im Beispiel befindet sich die Steckdose nun auf 0,34 Metern. Dieser Wert wird in schwarz dargestellt.
