Verteilerdokumentation - Ersetzen eines Stromkreises

Problembeschreibung

Ein in der Stromkreisliste oder in der ein- oder allpoligen Darstellung vorhandener Stromkreis muss ausgetauscht werden. Wie müssen Sie hier vorgehen?



Troubleshooting

• Öffnen Sie die Stromkreisliste der betreffenden Verteilung.

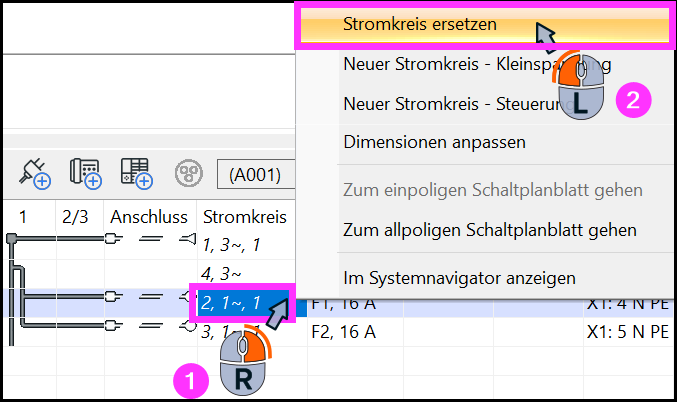

• Klicken Sie mit Rechts auf den Stromkreis, den Sie ersetzen wollen (1).
• Wählen Sie im Kontextmenü Stromkreis-Layout (2).


• Es öffnet sich der Dialog Neuer Stromkreis.

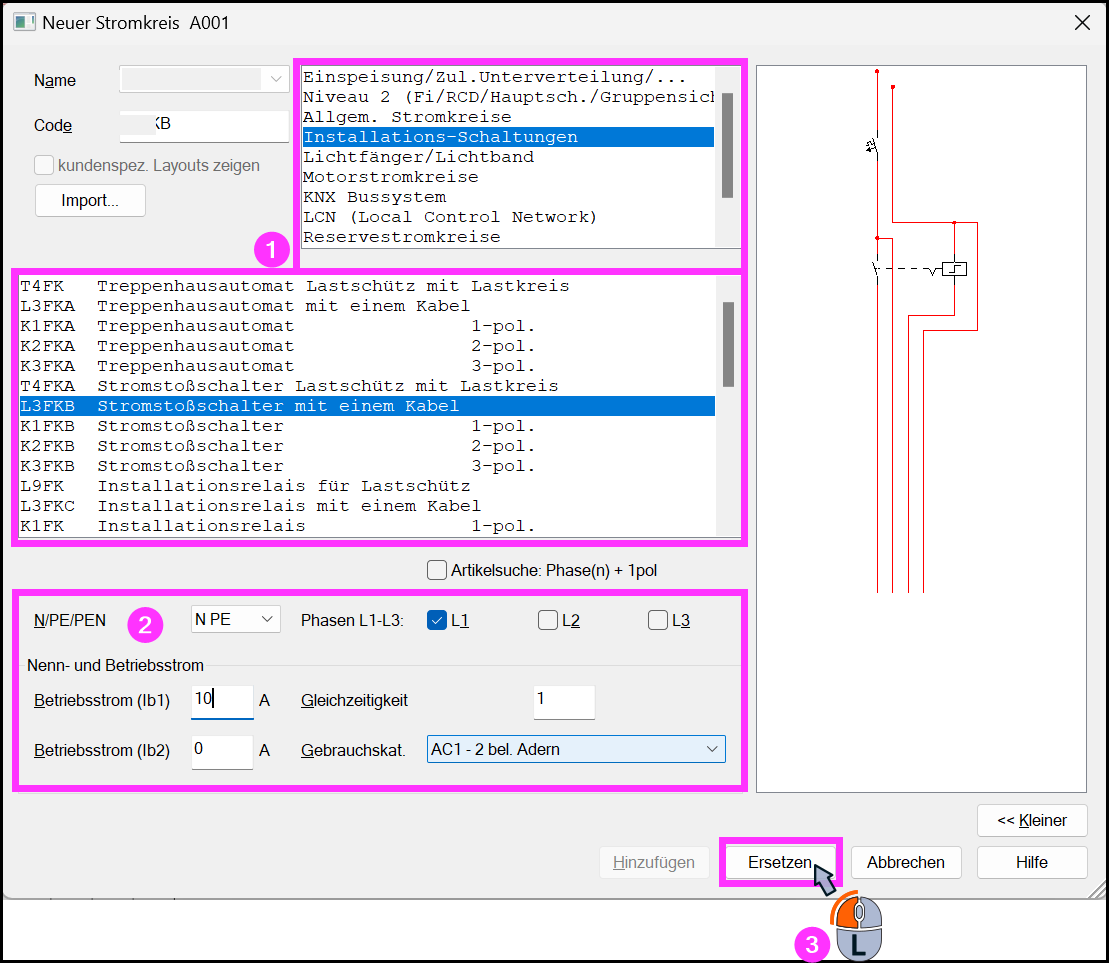

• Wählen Sie das benötigte Stromkreis-Layout aus (1).
• Nehmen Sie bei Bedarf weitere Einstellungen vor (2).
• Klicken Sie zuletzt auf Ersetzen (3).

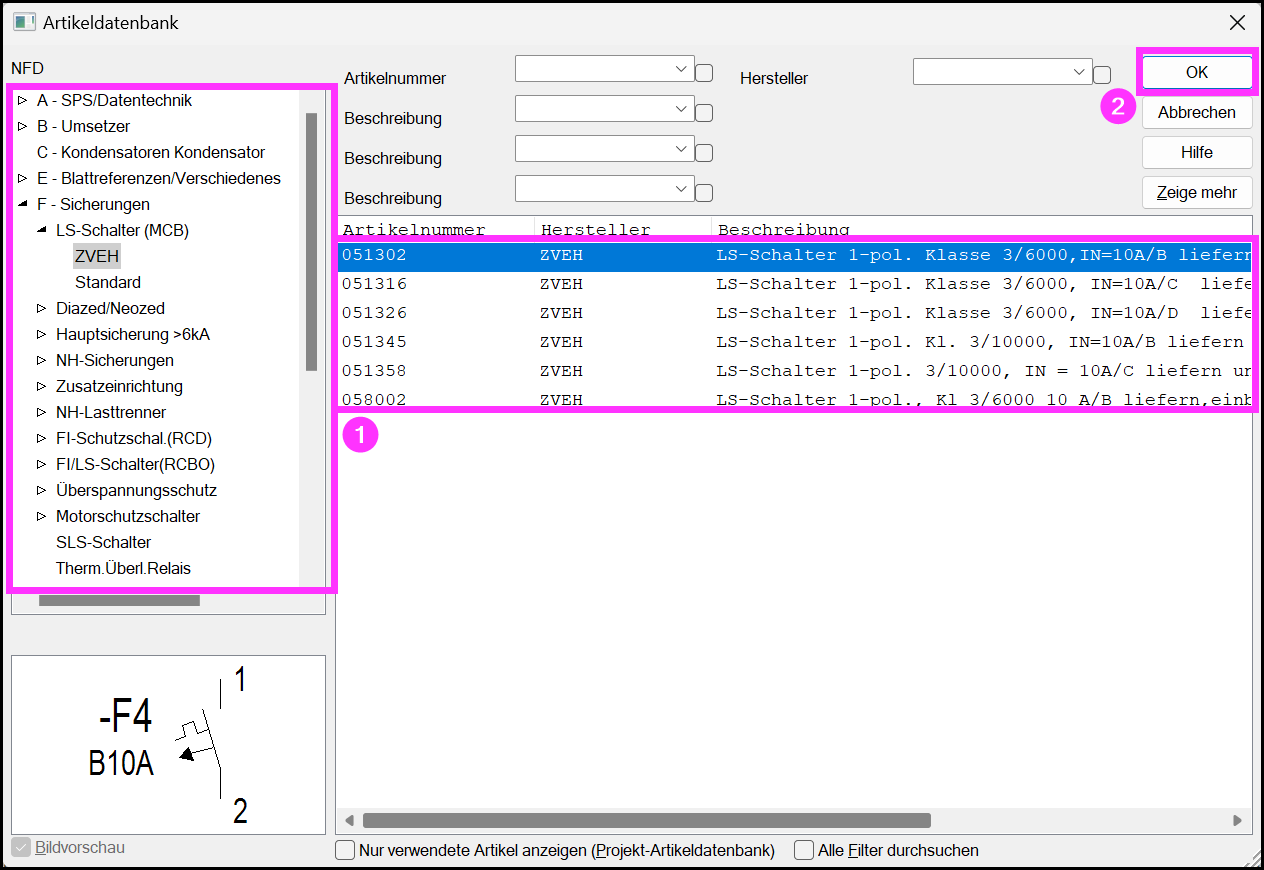

• Wählen Sie wie gewohnt die benötigten Artikel aus der Artikeldatenbank aus (1) und bestätigen Sie die Auswahl jeweils mit OK (2).




Fehlerhafte Darstellung nach dem Ersetzen

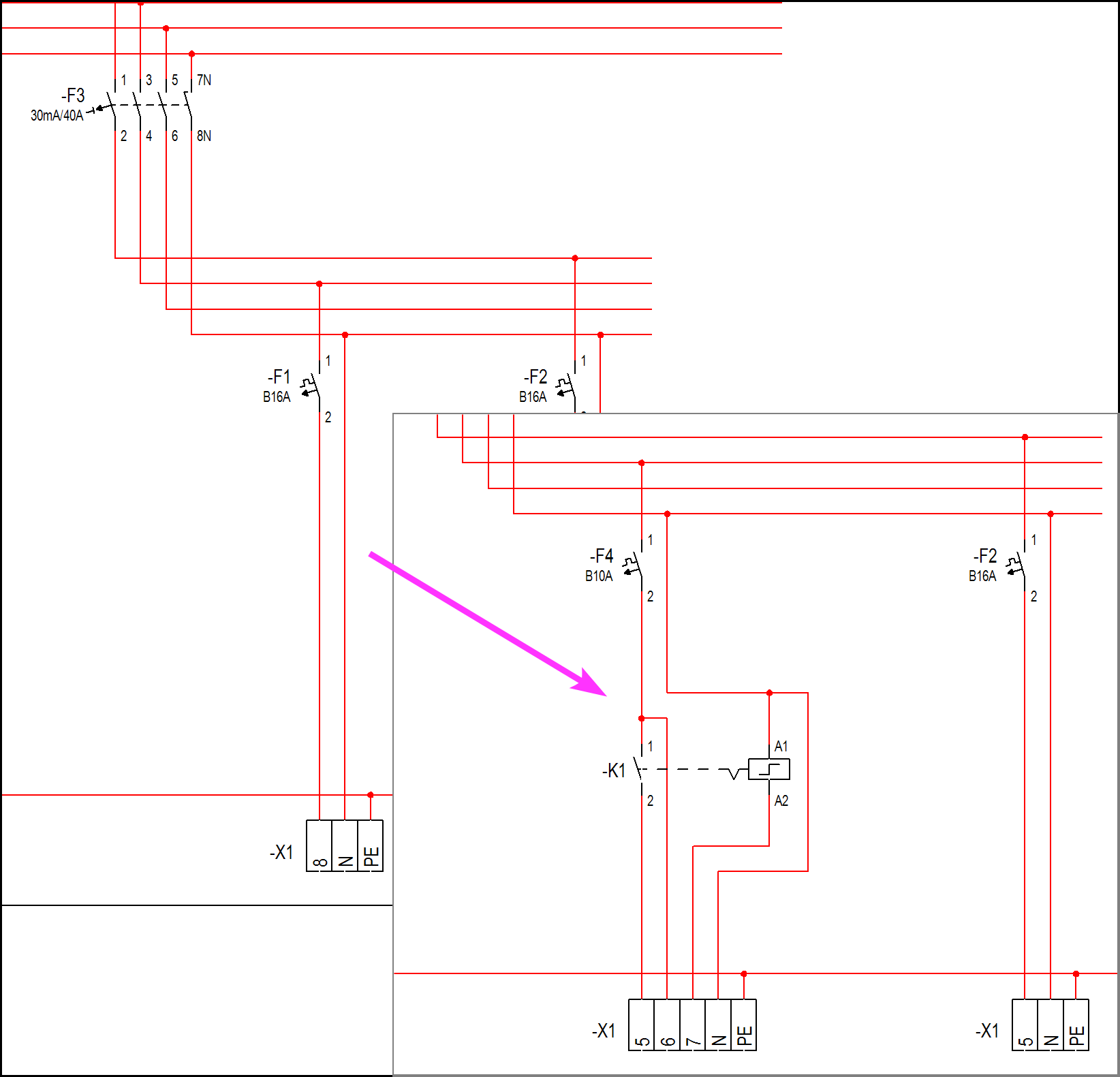

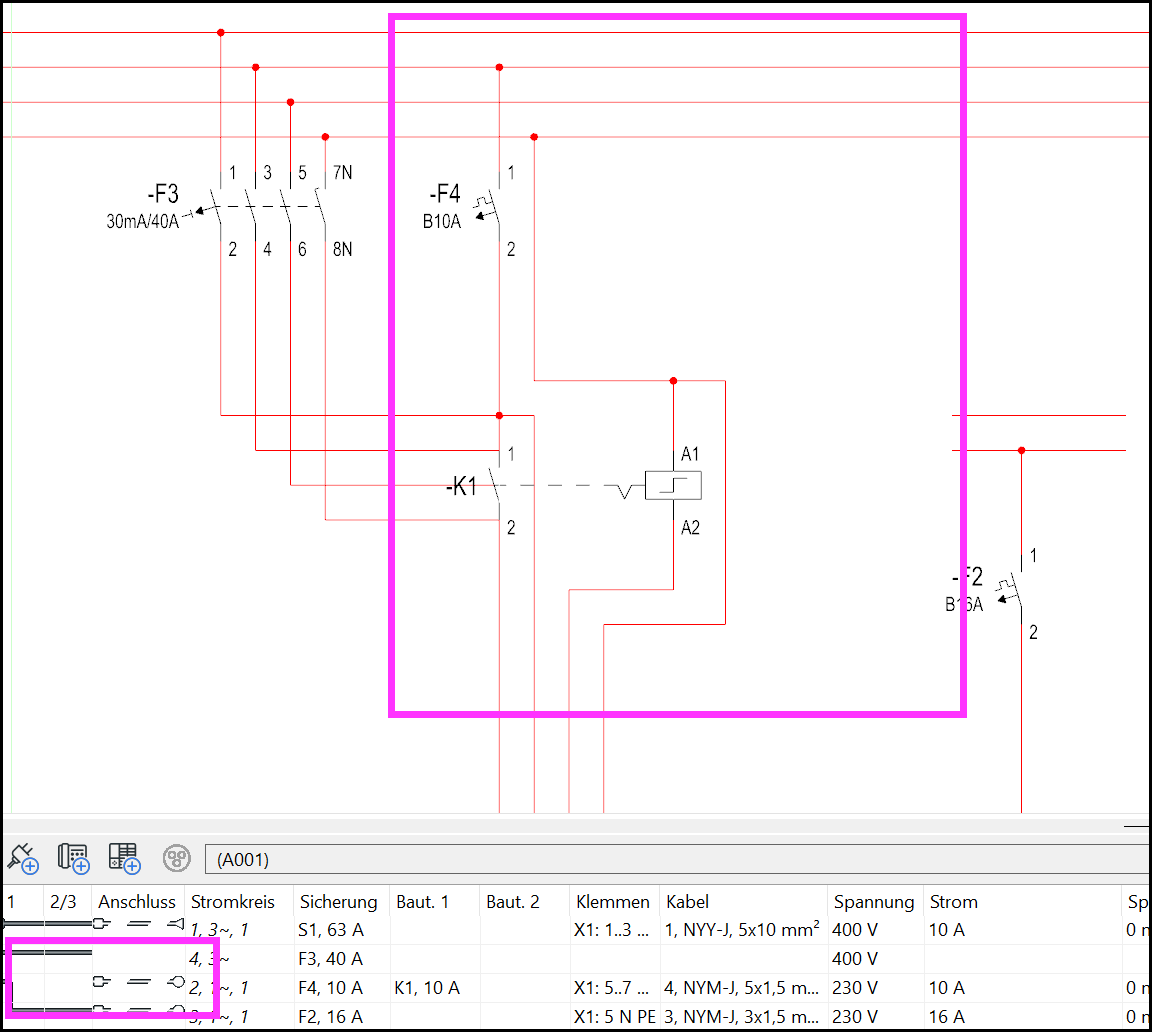

• Falls Sie wie in diesem Beispiel einen Stromkreis im Niveau 2 ersetzen, kann es nötig sein, den soeben eingefügten Stromkreis diesem Niveau neu zuzuordnen, damit er wieder korrekt angezeigt wird und es nicht zu einer fehlerhaften Darstellung kommt.


• Klicken Sie in Spalte 1 doppelt auf den Stromkreis hinter/unter dem soeben ersetzten, um ihn Niveau 1 zuzuweisen.

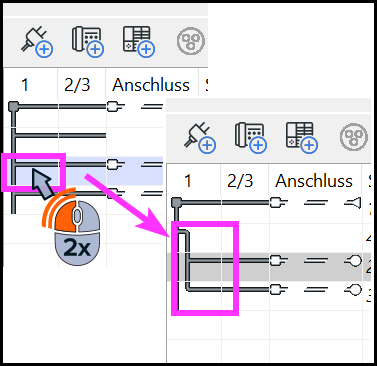

• Klicken Sie anschließend doppelt in Spalte 1 des neuen Stromkreises, um diesen und nachfolgende wieder Niveau 2 zuzuordnen.



• Falls die Änderung nicht sofort zu sehen sein sollte, betätigen Sie bitte die Taste F5 für einen Bildschirm-Neuaufbau.
