Verlegesystem vertikal zeichnen

Problembeschreibung

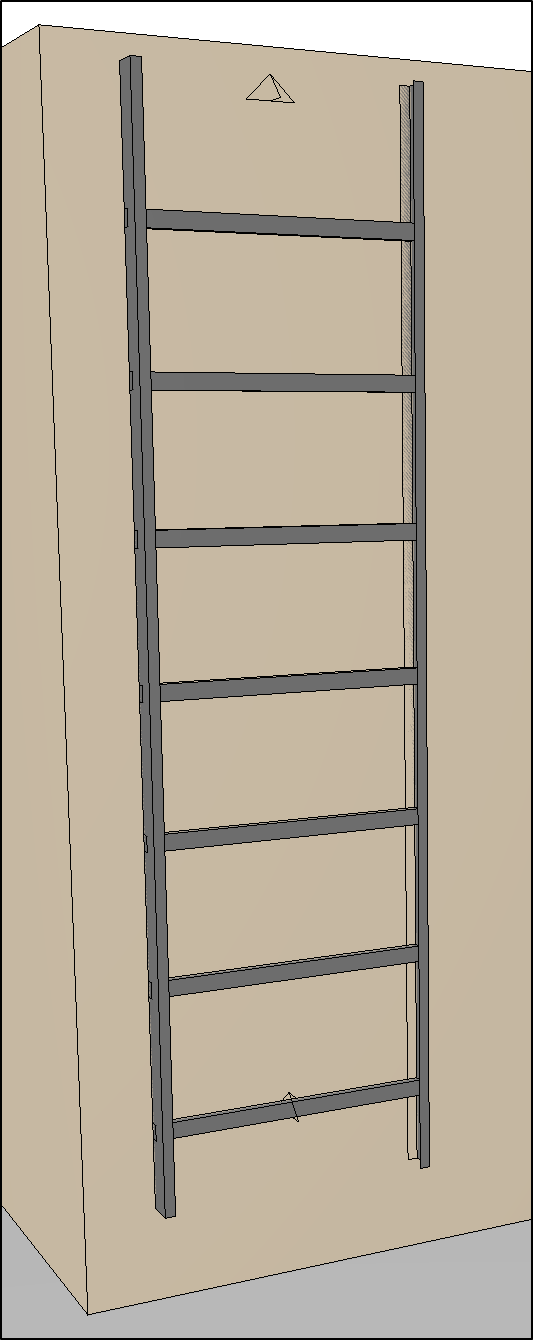

Wie können Sie ein Verlegesystem, zum Beispiel eine Kabelbahn oder einen Leitungsführungskanal, senkrecht zeichnen?


Troubleshooting

1. System zeichnen

• Wählen Sie das entsprechende Produkt aus der Produktbibliothek oder Artikeldatenbank aus.
  • Legen Sie bei Bedarf Eigenschaften wie die Starthöhe fest.

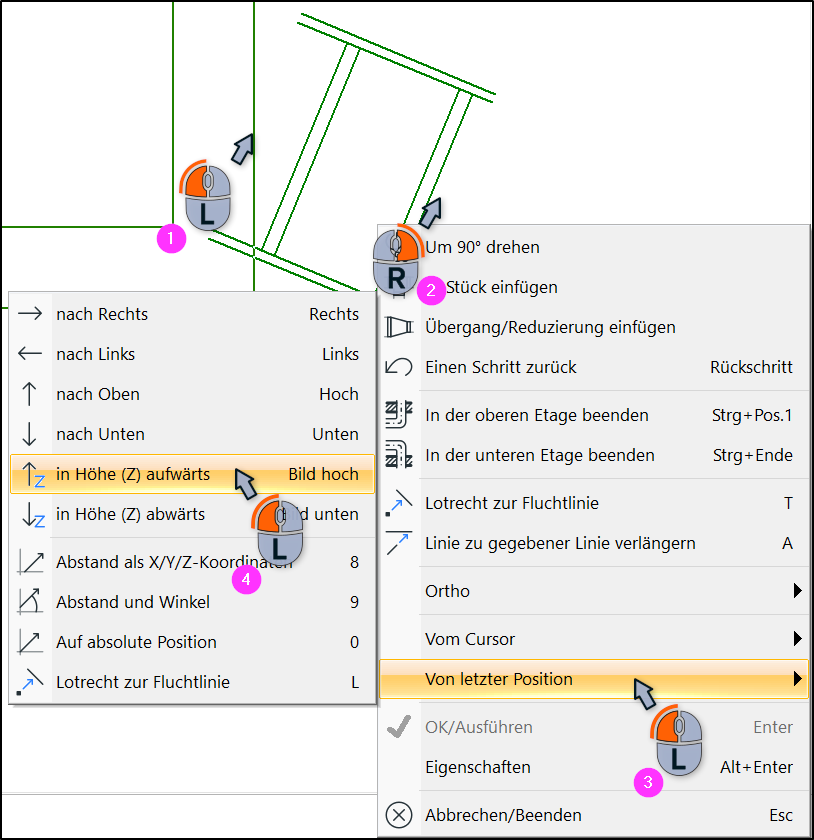

• Klicken Sie auf den Startpunkt des zu zeichnenden Abschnitts (1).

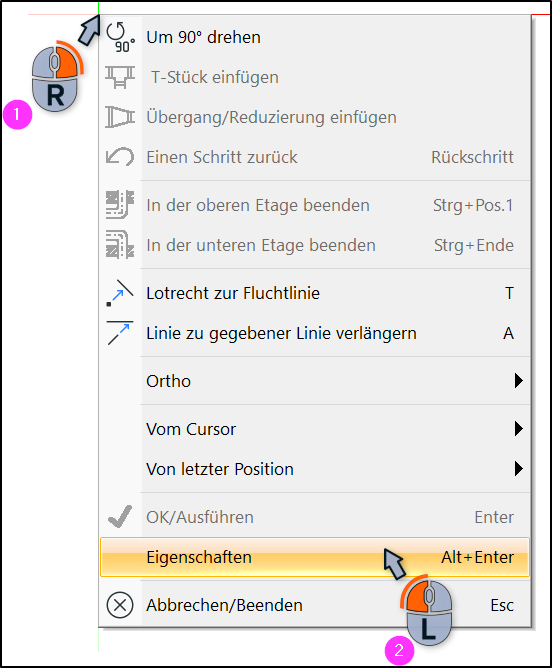

• Betätigen Sie die rechte Maustaste (2).
• Wählen Sie den Befehl Von letzter Position (3) > in Höhe (Z) aufwärts (4).

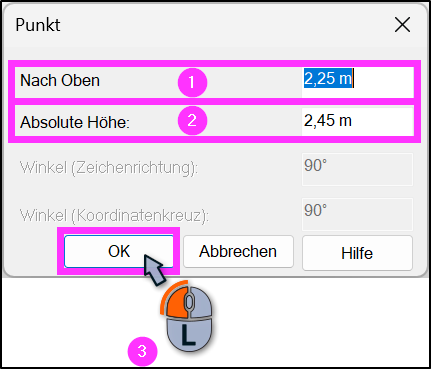

• Tragen Sie im Dialog unter Nach oben ein, wie weit Sie vom Startpunkt aus nach oben zeichnen möchten (1).
• Alternativ tragen Sie bei Absolute Höhe die Höhe ein, bis zu der gezeichnet werden soll (2).
• Bestätigen Sie die Eingaben mit OK (3).

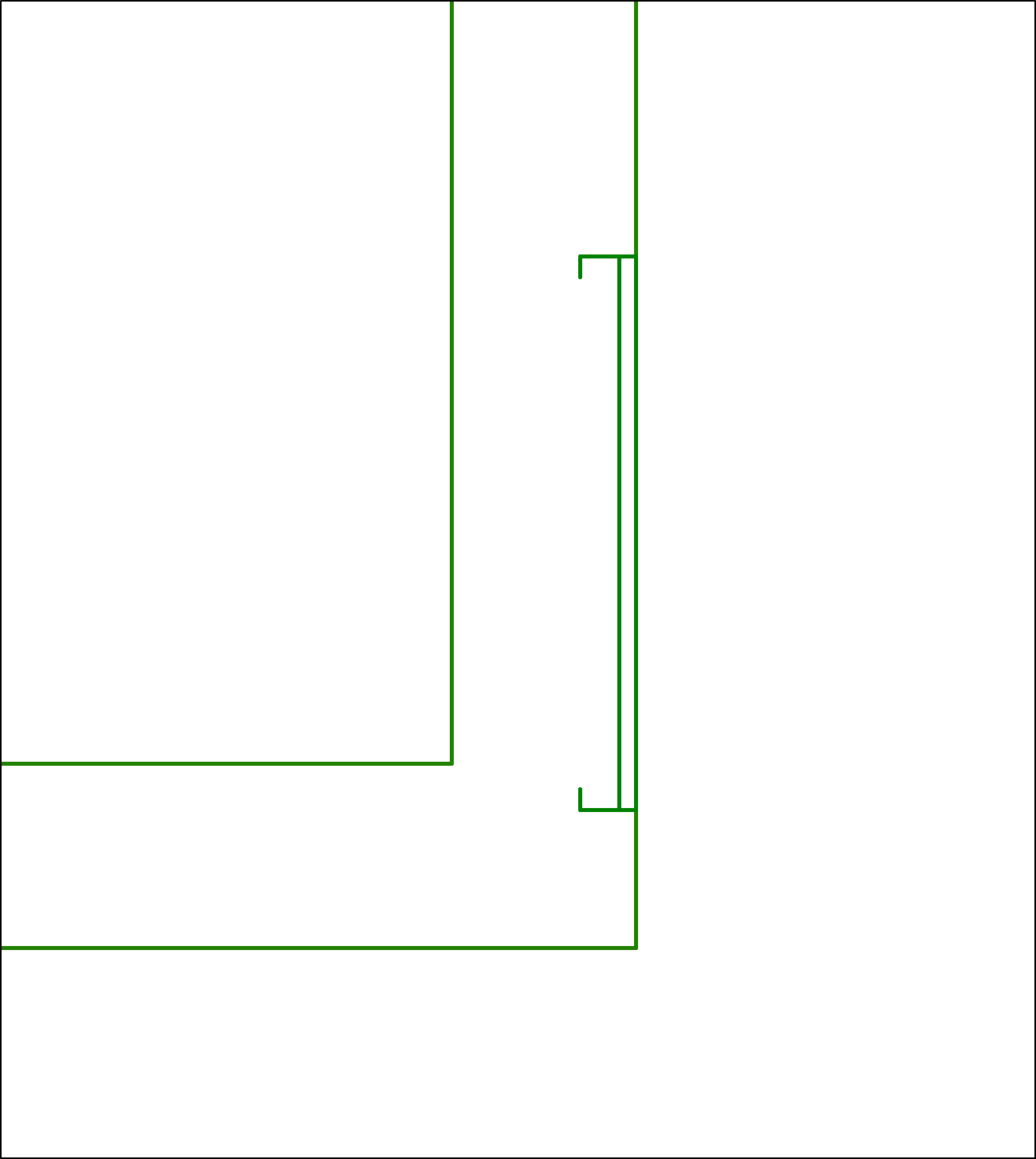

• Zeichnen Sie horizontal weiter oder beenden Sie den Vorgang mit ESC, wenn Sie nur eine vertikale Strecke erstellen möchten.


2. Element drehen

Es kann vorkommen, dass nach den unter 1. beschriebenen Schritten das Element die falsche Drehung aufweist.




• Markieren Sie das entsprechende Segment.
• Klicken Sie es zweimal einzeln an. Vermeiden Sie einen Doppelklick.

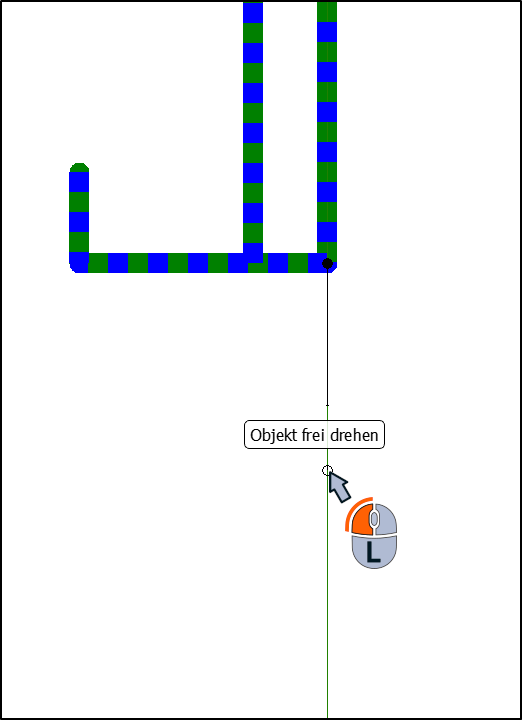

• Es erscheint ein Griff, mit dem Sie das Objekt drehen können.
• Klicken Sie den Griff mit der linken Maustaste an und drehen Sie das Verlegesystem frei in die gewünschte Position.



  • Wenn der Punktefang aktiviert ist, können Sie für die Ausrichtung zum Beispiel eine Raumecke oder eine Hilfslinie verwenden.
