Problembeschreibung
Dieser Beitrag soll veranschaulichen, wie Sie vorgehen sollten, wenn im Rahmen der Verteilerdokumentation oder des Schaltschrankaufbaus Bauteile oder Stromkreise nicht gezeichnet werden können.
Troubleshooting
Im Folgenden wird gezeigt, wie Sie die Blattreferenzen in der Verteilerdokumentation zurücksetzen können.

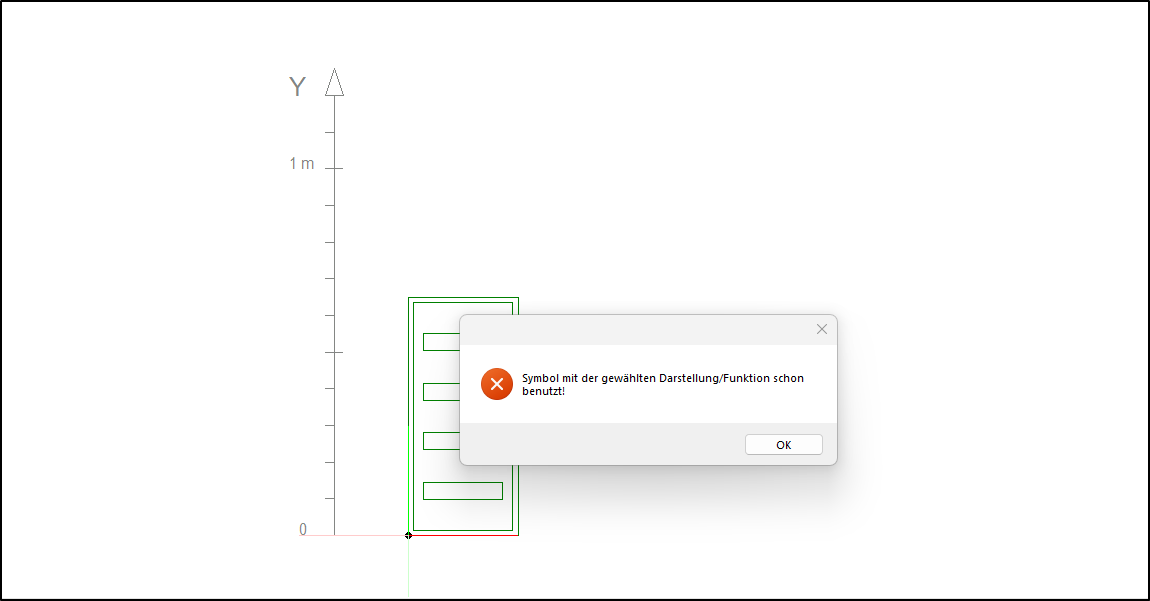

1. Beispiel der Fehlermeldung
Die folgende Fehlermeldung kann auftreten, wenn DDScad fälschlicherweise annimmt, dass die Bauteile oder Stromkreise bereits gezeichnet wurden, obwohl dies nicht der Fall ist
2. Blattreferenzen zurücksetzen
- Wechseln Sie in den Stromlaufplan.

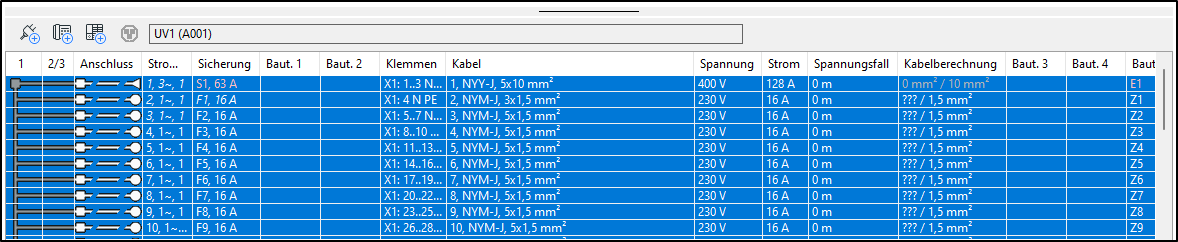

- Markieren Sie in der Stromkreisliste alle Stromkreise (z.B. über die Tastenkombination Strg + A)

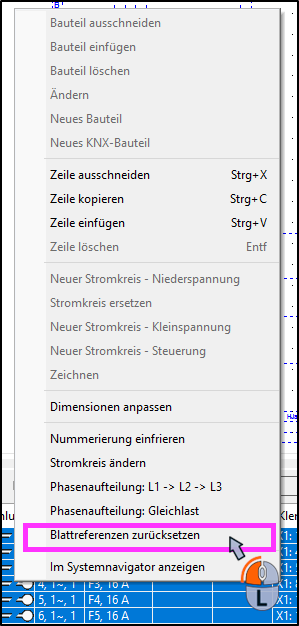

- Drücken Sie die rechte Maustaste in der Spalte Anschluss.
- Wählen Sie Blattreferenzen zurücksetzen.

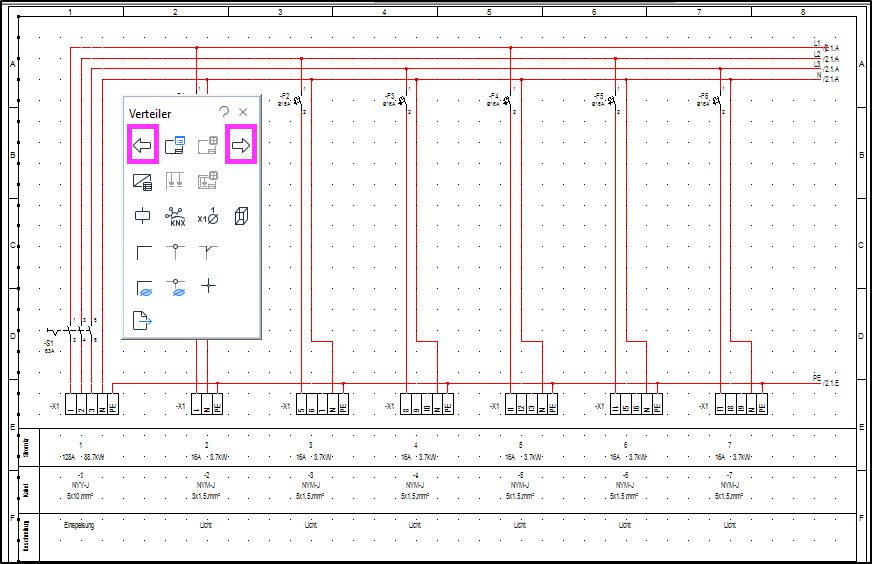

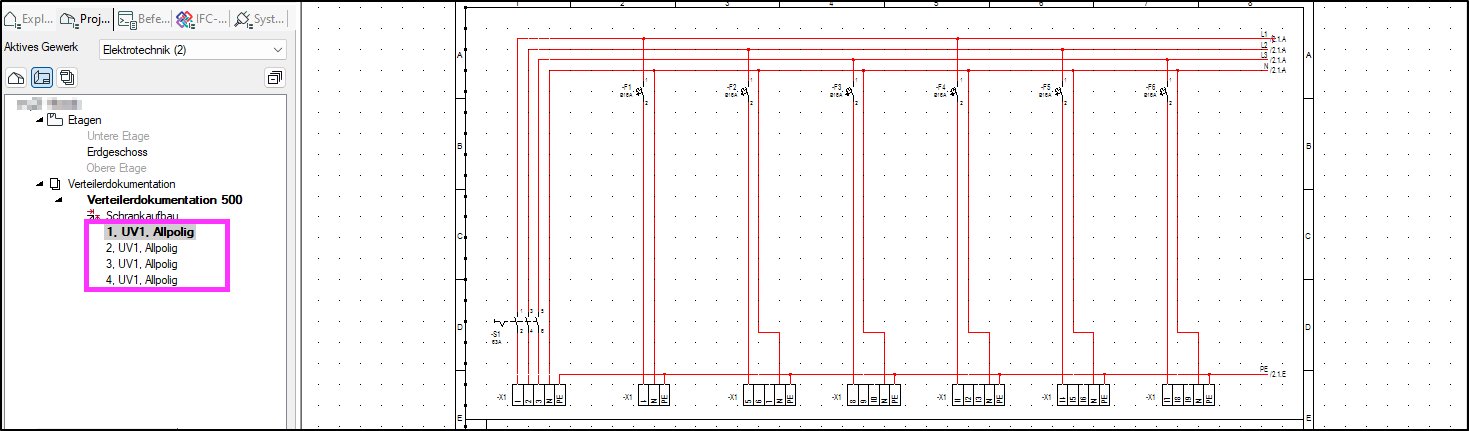

- Damit alle Blattreferenzen korrekt neu geladen werden, ist es nötig, alle Seiten einmal manuell neu aufzurufen.
3. Ergebnis
- Alle Bauteile lassen sich wieder platzieren bzw. die Stromkreise lassen sich wieder zeichnen
