Kundenspezifischer Artikel - Kabeltyp (Klassik-Modus)

Problembeschreibung

Dieser Beitrag beschreibt, wie der klassischen Artikeldatenbank ein eigener Kabeltyp hinzugefügt werden kann.

Troubleshooting

1. Möglichkeit – Kabel auf Grundlage eines vorhandenen Typs

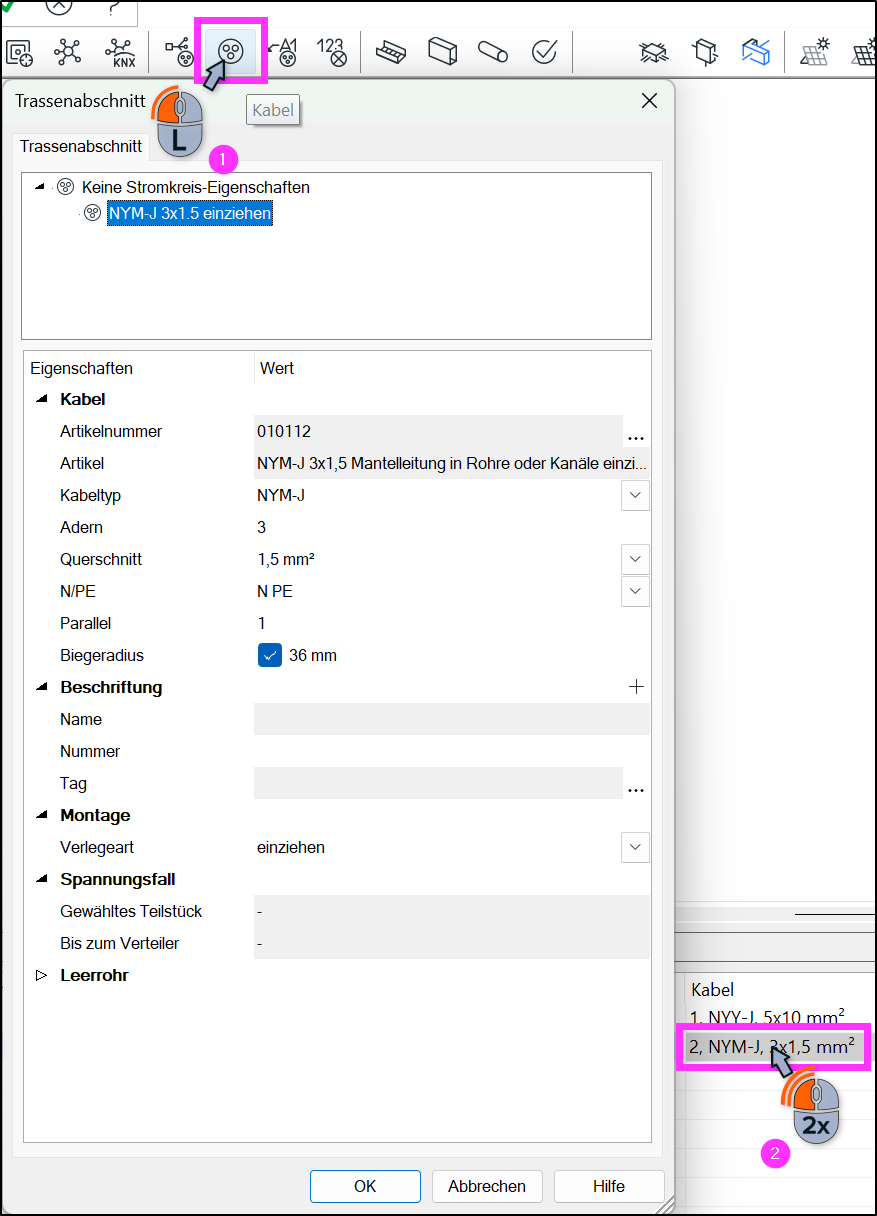

• Öffnen Sie die Kabel-Eigenschaften.
  • Klicken Sie zum Beispiel auf die Schaltfläche Kabel (1).
  • Oder führen Sie in der Stromkreisliste einen Doppelklick auf ein Kabel in der gleichnamigen Spalte aus (2).

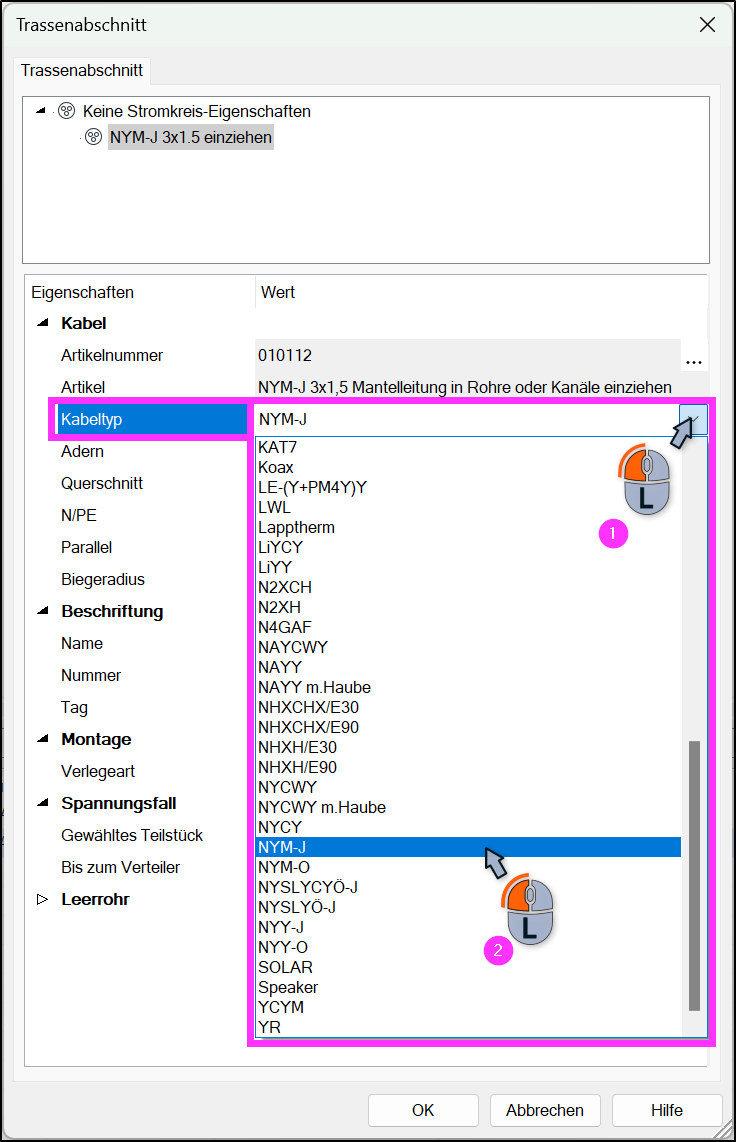

• Wählen Sie entweder im Listenmenü unter Kabeltyp einen Eintrag aus.



• Oder tragen Sie einen neuen Kabeltypen ein.

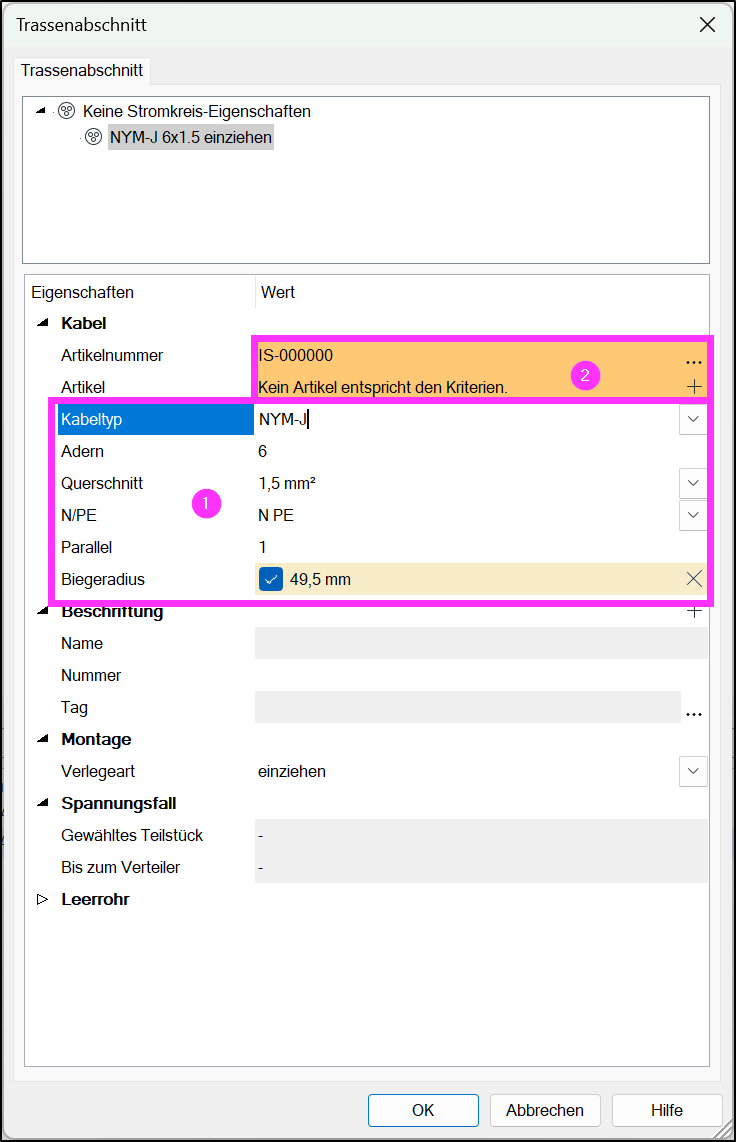

• Geben Sie im nächsten Schritt alle relevanten Angaben ein (1).
  • Die Anzeige Artikelnummer – IS-OOOOOO und Artikel – Kein Artikel entspricht den Kriterien erscheint, da ein Kabel mit diesen Details noch nicht in der Datenbank vorhanden ist.

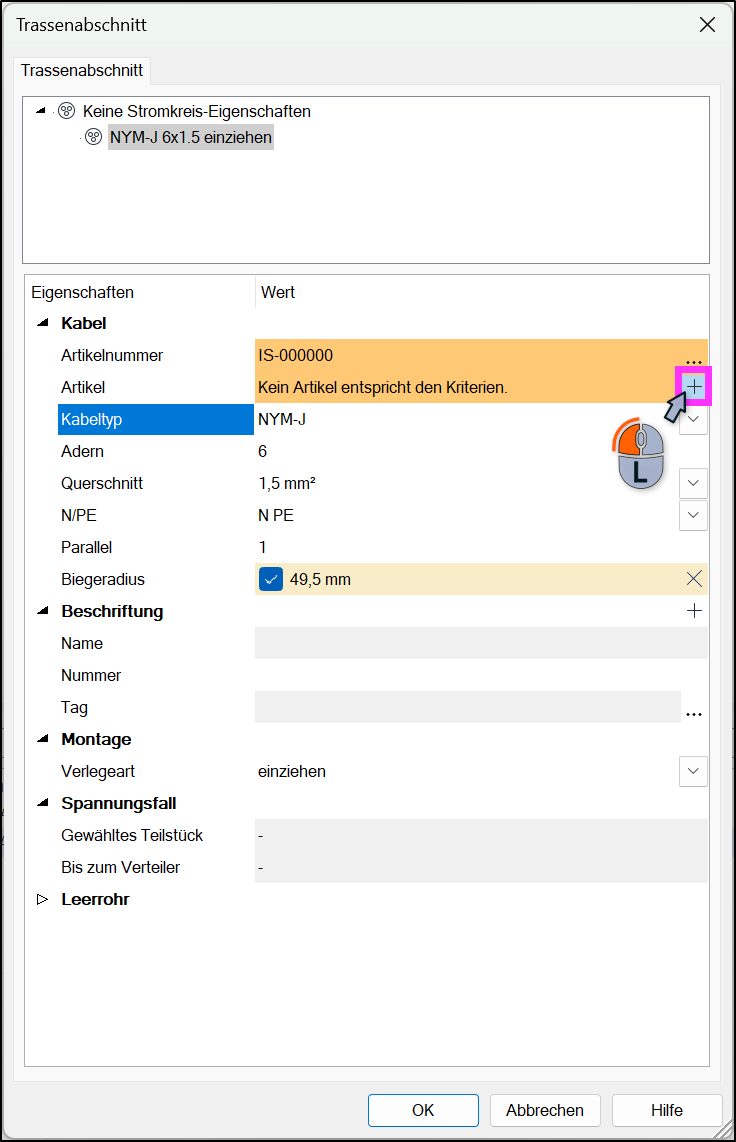

• Klicken Sie auf das Plus-Zeichen rechts in der Zeile Artikel.

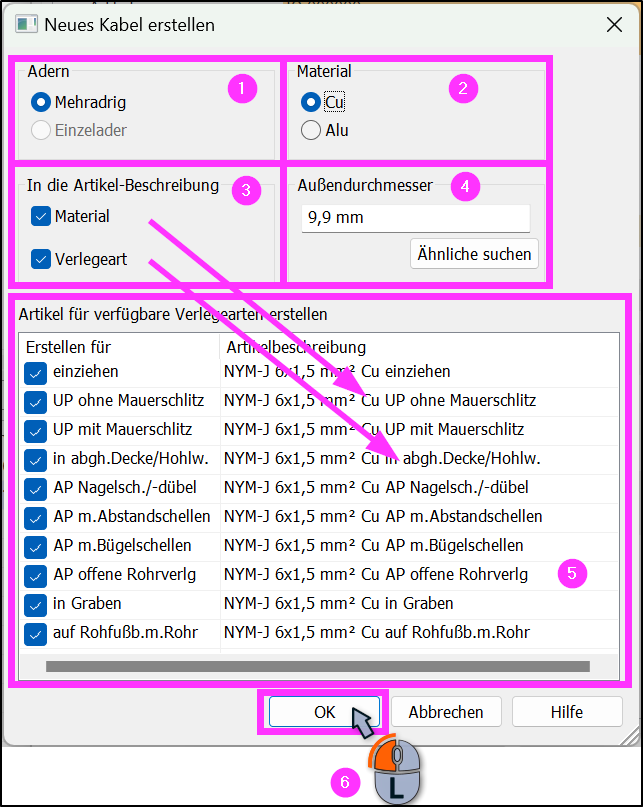

• Es öffnet sich der Dialog Neues Kabel erstellen. Geben Sie dort folgende Details an:
  1. Ein- oder mehradrig (ergibt sich eventuell aus dem vorherigen Dialog)
  2. Material der Leiter
  3. Welche Details sollen in der Artikelbeschreibung erscheinen, zum Beispiel für die Stückliste und die Artikeldatenbank?
  4. Außendurchmesser des Kabels in mm
  5. Für welche Verlegearten das Kabel verfügbar sein soll. Davon abhängig ist die Zuordnung zu den entsprechenden Kategorien in der Artikeldatenbank.
  6. Eingaben mit OK bestätigen



• Das Kabel steht anschließend zur Verwendung bereit.


2. Möglichkeit – neuen Kabeltyp anlegen

• Öffnen Sie die Kabel-Eigenschaften.
  • Klicken Sie zum Beispiel auf die Schaltfläche Kabel (1).
  • Oder führen Sie in der Stromkreisliste einen Doppelklick auf ein Kabel in der gleichnamigen Spalte aus (2).

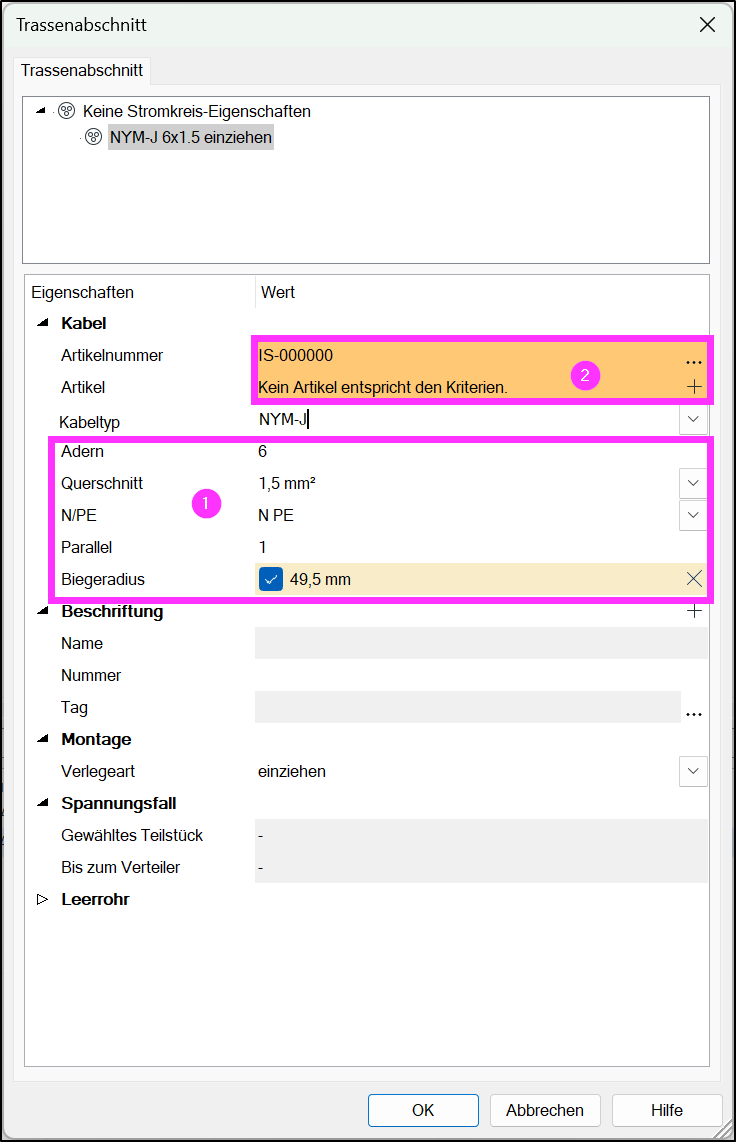

• Geben Sie im nächsten Schritt alle relevanten Angaben ein (1).
  • Lassen Sie die Zeile Kabeltyp zunächst unverändert.
  • Die Anzeige Artikelnummer – IS-OOOOOO und Artikel – Kein Artikel entspricht den Kriterien erscheint, da ein Kabel mit diesen Details noch nicht in der Datenbank vorhanden ist.

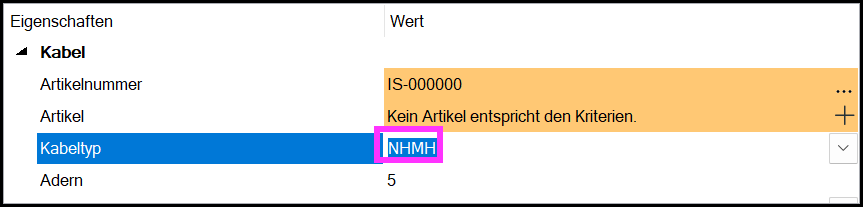

• Tragen Sie anschließend einen Kabeltyp ein und bestätigen Sie mit Enter.
• Es öffnet sich der Dialog Neues Kabel erstellen. Geben Sie dort folgende Details an:
  1. Ein- oder mehradrig (ergibt sich eventuell aus dem vorherigen Dialog)
  2. Material der Leiter
  3. Welche Details sollen in der Artikelbeschreibung erscheinen, zum Beispiel für die Stückliste und die Artikeldatenbank?
  4. Außendurchmesser des Kabels in mm
  5. Für welche Verlegearten das Kabel verfügbar sein soll. Davon abhängig ist die Zuordnung zu den entsprechenden Kategorien in der Artikeldatenbank.
  6. Eingaben mit OK bestätigen



• Das Kabel steht anschließend zur Verwendung bereit.
