Prüfen einer IFC vor dem Import: Gebäude-Referenzmodell (mit SHKL-Berechnungen)

Aktualisiert
gültig für Version alle Modus beide



Problembeschreibung

Dieser Beitrag beschreibt, worauf bei einer IFC-Datei zu achten ist, aus der ein Gebäude-Referenzmodell generiert werden soll, um anschließend SHKL-Berechnungen durchzuführen.

Weitere Informationen zum Thema IFC beachten Sie bitte diesen Hilfe-Beitrag: Prüfen einer IFC vor dem Einladen: Die Grundstruktur.

Troubleshooting

1. IFC-Datei überprüfen

Wenn das IFC-Modell als Gebäude-Referenzmodell dienen soll und Sie damit Berechnungen im SHKL-Bereich durchführen wollen, beachten Sie folgende Punkte:

1. Wände werden als IfcWallStandardCase klassifiziert

  • Öffnen Sie das IFC-Modell im DDScad Viewer und öffnen Sie unter der Registerkarte IFC file browser die Perspective: Types.
  • Überprüfen Sie, ob der Objekttyp IfcWallStandardCase aufgelistet wird.
  • Prüfen Sie, ob IfcWall vorhanden ist.

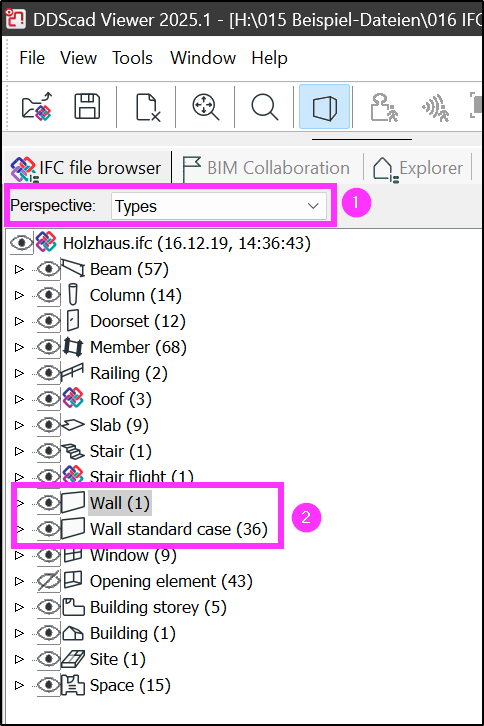

    IFC File Browser mit Perspektive-Dropdown auf „Types“, Liste der Elementkategorien mit Anzahlen; „Wall (1)“ und „Wall standard case (36)“ sind hervorgehoben und zeigen die Wandtypen-Filterung.

  • DDScad kann nur IfcWallStandardCase, nicht jedoch IfcWall, in eine mehrschichtige DDScad-Wand konvertieren.
  • Wände für Heizlastberechnungen und Öffnungselemente müssen als IfcWallStandardCase definiert sein.

2. Die Wände sind pro Etage geteilt und beziehen sich auf die richtige Etage

  • Öffnen Sie den IFC file browser.
  • Blenden Sie die Etagen einzeln ein, um zu prüfen, ob die Wände pro Etage geteilt und richtig zugeordnet sind.

3. Fenster werden als IfcWindow klassifiziert

  • Prüfen Sie unter Perspective: Types, ob IfcWindow vorhanden ist.
  • Blenden Sie alle anderen Objekte aus, um nur Fenster sichtbar zu machen (Hide everything else).

4. Die Fenster beziehen sich auf eine Öffnung (IfcOpening)

  • Öffnen Sie den IFC file browser, erweitern Sie eine Etage und dann den Header IfcWallStandardCase.
  • Jede Wand mit Fenstern muss erweiterbar sein (durch einen Pfeil gekennzeichnet).
  • Unter einer Wand muss die entsprechende Öffnung und darunter das zugehörige Fenster erscheinen.

5. Türen werden als IfcDoor eingestuft

  • Prüfen Sie, ob IfcDoor vorhanden ist (analog zu Schritt 4.3).

6. Die Türen beziehen sich auf eine Öffnung (IfcOpening)

  • Prüfen Sie, ob Türen Öffnungen zugeordnet sind (analog zu Schritt 4.4).

7. Öffnungen sind einer Wand zugeordnet

  • Prüfen Sie, ob IfcOpeningElement korrekt einer Wand zugeordnet ist (analog zu Schritt 4.4).

8. Das Modell enthält Räume (IfcSpace)

  • Öffnen Sie das IFC-Modell und prüfen unter Perspective: Types, ob IfcSpaces vorhanden sind.

    „IFC file browser“ (Markierung 1) und Perspektive „Types“ (Markierung 2); Baumansicht der IFC-Elemente, „Space (15)“ unten hervorgehoben (Markierung 3)

9. Die Räume beziehen sich auf die richtigen Etagen

  • Blenden Sie IfcSpace ein und prüfen Sie im IFC file browser, ob Räume den richtigen Etagen zugeordnet sind.
  • Aktivieren Sie die Anzeige des Typs Space ein, falls das Auge geschlossen ist (1).
  • Klicken Sie anschließend mit rechts auf den Eintrag (2) und wählen Sie im Kontextmenü Hide everything else (3).

    IFC file browser zeigt die Baumstruktur einer IFC. Der Eintrag Space ist markiert, Kontextmenü geöffnet; der Befehl “Hide everything else” ist hervorgehoben, mit Maus‑Klick‑Symbolen

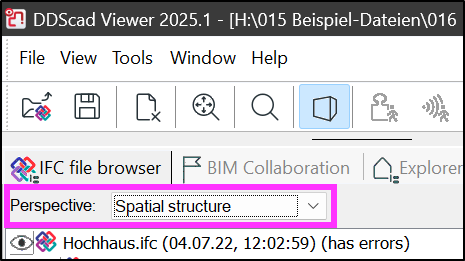

  • Öffnen Sie nun die Perspektive Spatial structure.



  • Bitte stellen Sie sicher, dass die Spaces korrekt und ausschließlich einer Etage zugeordnet sind.
    • Sie können etwa die Spaces einer Etage ausblenden (Klick auf das Auge) und kontrollieren, ob sie in der korrekten Ebene unsichtbar werden.
    • Oder einzelne Räume innerhalb eines Spaces durch Zoomen anfahren.

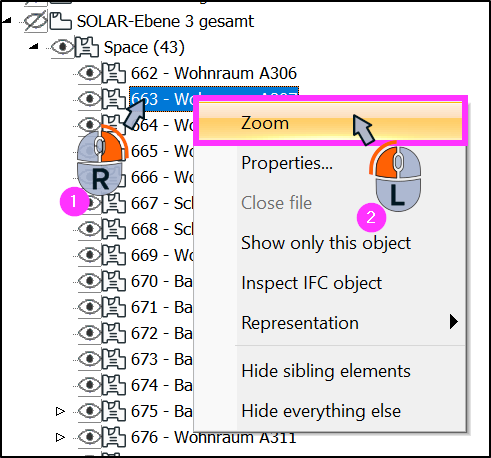

      Baumansicht „Space (43)“; Eintrag „663 – Wohnraum A306“ ist per Rechtsklick ausgewählt, Kontextmenü geöffnet, „Zoom“ hervorgehoben; Markierungen zeigen Schritt 1 und 2.


10. Die Räume überschneiden sich nicht

  • Blenden Sie Räume (IfcSpace) aus allen Etagen gleichzeitig ein und prüfen Sie auf Überschneidungen.

11. Säulen werden als IfcColumn klassifiziert

  • Prüfen Sie, ob IfcColumn vorhanden ist (analog zu 3.).

12. Die Säulen werden je Etage geteilt

  • Prüfen Sie die Etagenzuordnung der Säulen (analog zu 2.).

13. Fußböden werden als IfcSlab klassifiziert

  • Sowohl im Erdgeschoss, als auch zwischen Etagen.
  • Prüfen Sie, ob Fußböden als IfcSlab klassifiziert sind (analog zu 3.).

14. Dächer sind definiert als IfcSlab oder IfcRoof

  • Prüfen Sie die Klassifizierung der Dächer als IfcSlab oder IfcRoof (analog zu 3.).
  • Beide Typen sind für DDScad geeignet.

15. Keine relevanten Objekte als IfcProxyElement definiert

  • Prüfen Sie, dass keine relevanten Gebäudemodell-Objekte als IfcProxyElement definiert sind (analog zu 3.).



3. IFC-Datei importieren

Bevor Sie das IFC-Modell importieren:

  • Prüfen Sie unbedingt alle zuvor genannten Punkte.
  • Korrekturanmerkungen zum IFC-Modell teilen Sie dem Ersteller mittels BCF-Datei (BIM Collaboration Format) über die Registerkarte BIM Collaboration mit.
  • Entscheiden Sie, ob Räume übernommen und ein DDScad-Gebäudemodell erzeugt werden sollen.
  • Achten Sie beim Erstimport auf die Etagenzuordnung.
  • Bei Updates müssen IFC-Etagen und DDScad-Etagen exakt übereinstimmen.
  • Testen Sie den Import ggf. zunächst in einer Projektkopie oder einem Testprojekt.
  • Bei Problemen nutzen Sie die Backup-Funktion zum Wiederherstellen des vorherigen Stands.
  • Weitere Hinweise finden Sie im DDScad-Handbuch oder Hilfedialog.

Tipp

  • Ein guter Weg, die Korrektheit der IFC zu prüfen ist der Import in einem neu angelegten, leerem DDScad-Projekt, um das Verhalten beim Import (und das resultierende Ergebnis) zu kontrollieren
  • Für eine Korrektur der Daten den Ersteller kontaktieren und um Korrektur bitten. Bis die korrigierte Datei geliefert ist, kein Austausch der Referenzdatei - die fehlerbehaftete Datei kann als Koordinationsdatei optisch hinterlegt werden.
