Problembeschreibung:

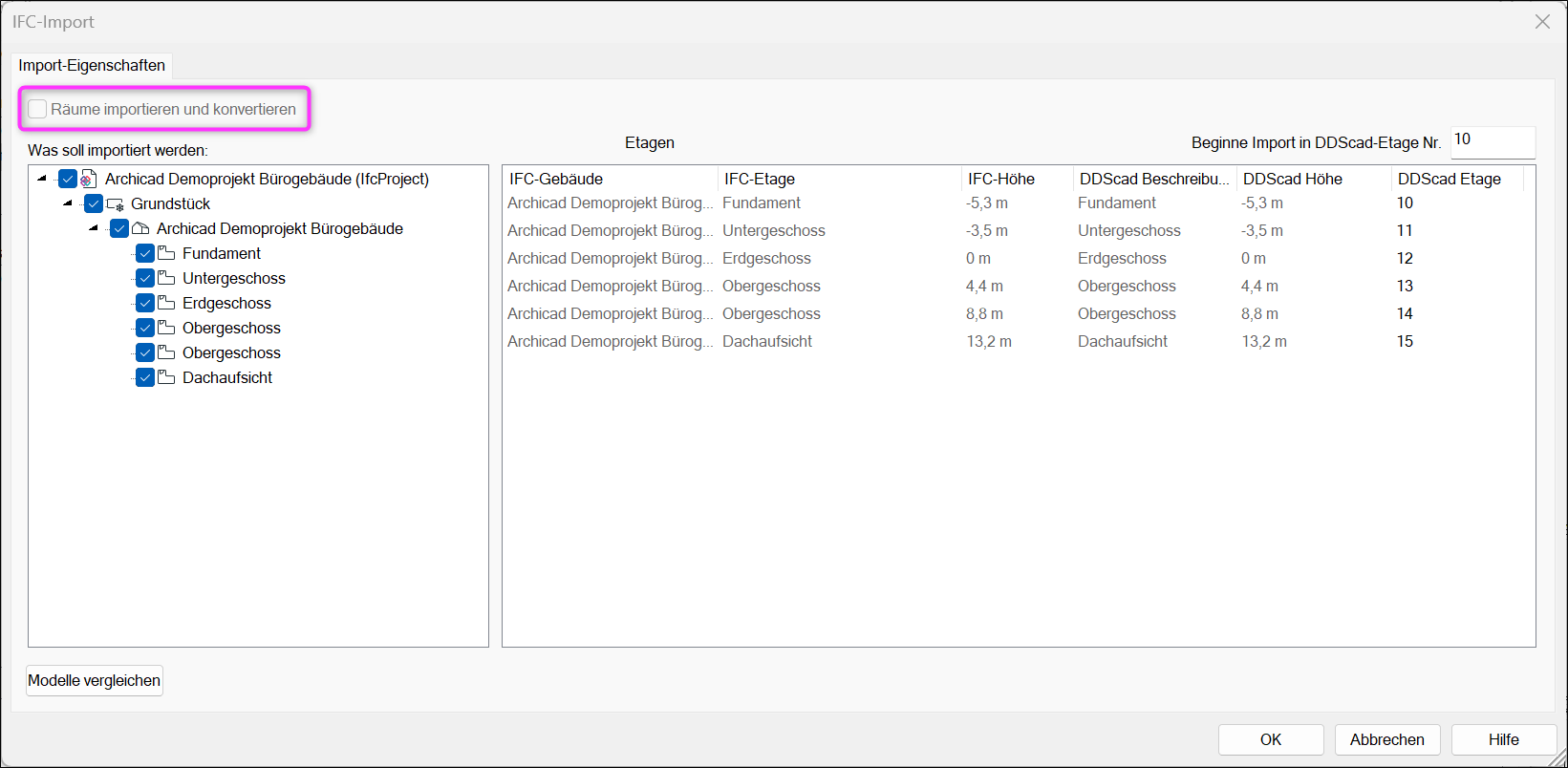

Beim Import einer IFC-Datei kann der Haken nicht gesetzt werden bei Räume importieren und konvertieren, um ein eigenes Gebäudemodell in DDScad zu erzeugen.
Troubleshooting:
Damit in DDScad der Haken bei Räume importieren und konvertieren gesetzt werden kann, müssen in der IFC-Datei, welche Sie erhalten haben, zwingend Spaces mit hinterlegt sein.

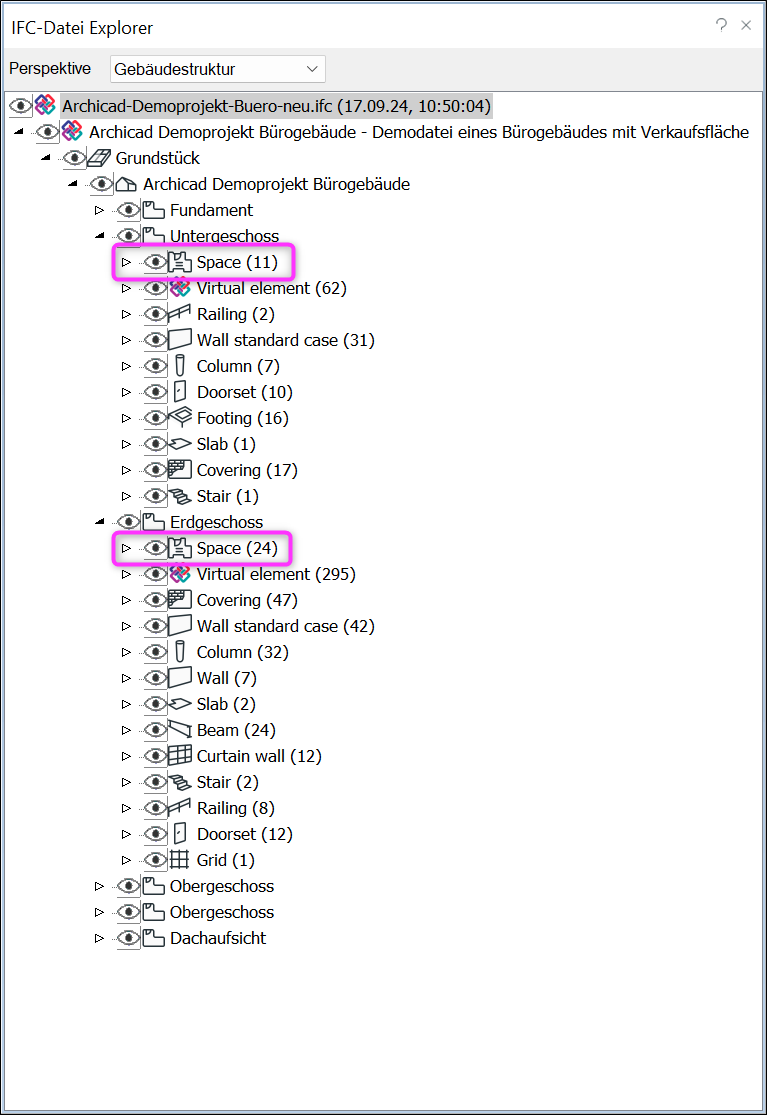

Um dies zu überprüfen, kann die IFC in einem Viewer geöffnet werden. Im DDScad Viewer sehen Sie im IFC-Datei-Explorer eine Auflistung der Etagen und was in denen enthalten ist.
Sollten nicht wie im Bild zu sehen Spaces enthalten sein, fordern Sie eine neue IFC-Datei mit entsprechenden Spaces an.

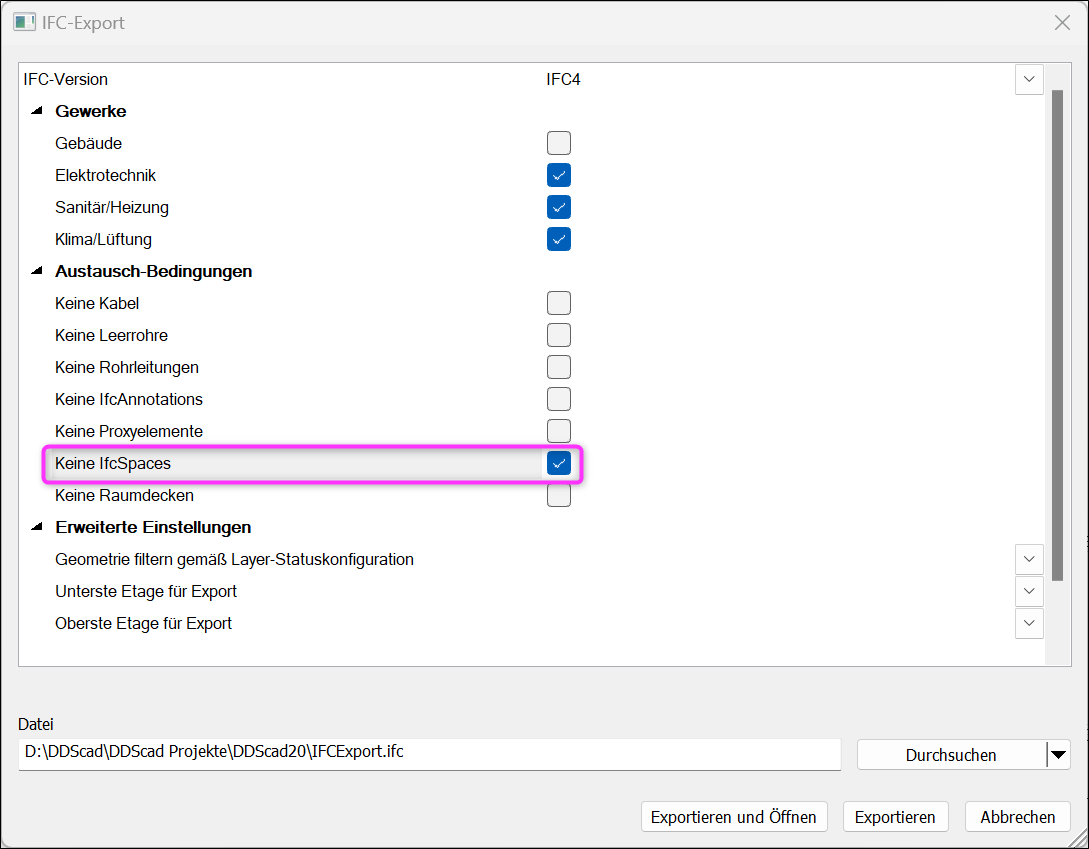

In DDScad ist es zum Beispiel eine bewusste Entscheidung, Spaces nicht zu exportieren.
Mit einer neuen angepassten IFC sieht der Import dann wie folgt aus. Der Haken bei Räume importieren und konvertieren kann entsprechend gesetzt werden.
Eine detaillierte Erklärung zu der Nutzung der IFC als Gebäude-Referenzmodell finden Sie in unserer Wissensdatenbank.
