Problembeschreibung:
In der exportierten IFC sind die meisten Objekte weiß oder grau, sollen aber in Farbe exportiert werden.
Troubleshooting:

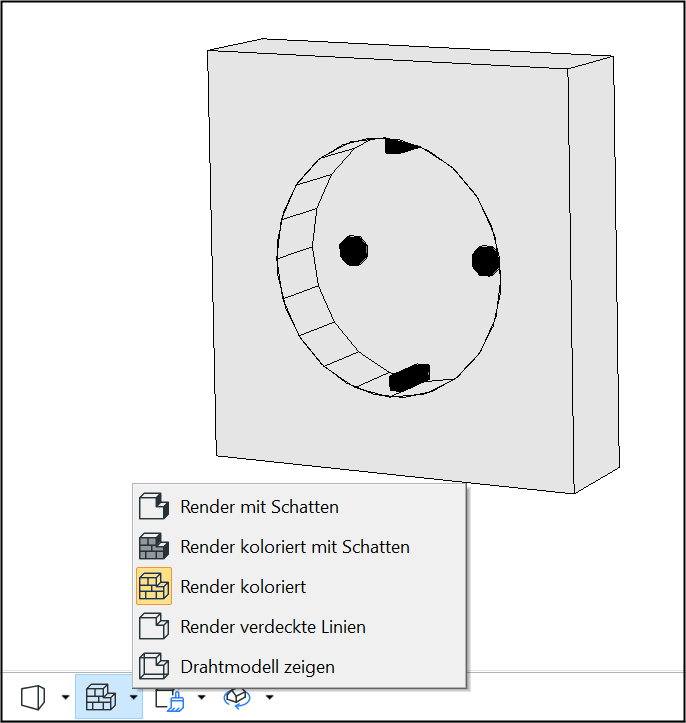

Da für den IFC Export 3D Symbole verwendet werden, reicht es nicht aus den Objekten wie bei der Ausgabe von 2D Plänen, einen anderen Stift zu geben. Es wird die Darstellung ausgegeben, welche auch im Rendern in DDScad zu sehen ist.

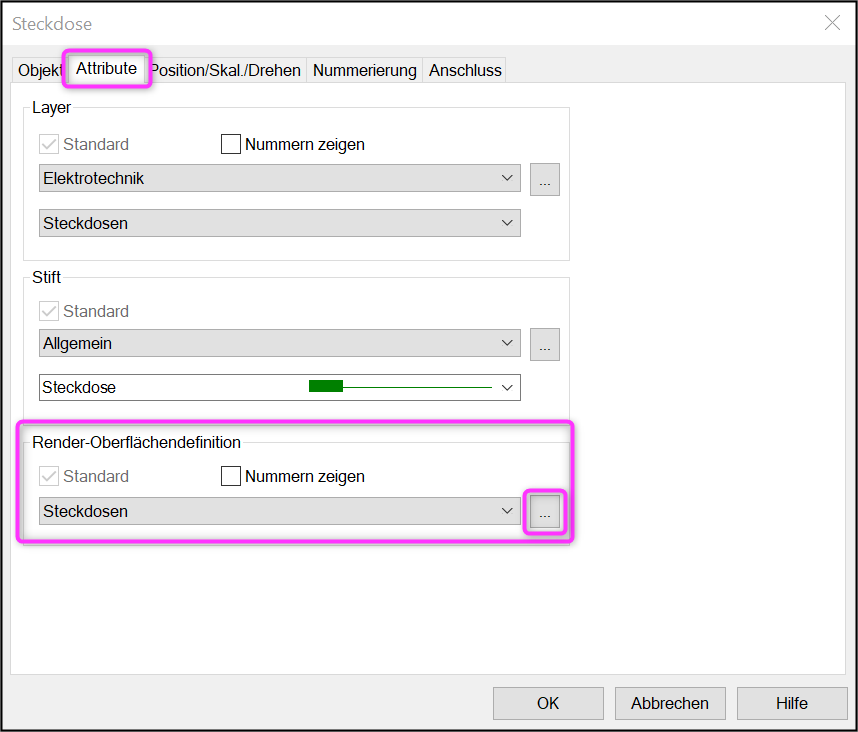

Möchten Sie die Farbe von nur bestimmten Objekten, zum Beispiel nur einem Teil der platzierten Steckdosen eine Farbe für den IFC Export zuordnen, so können Sie über die Attribute des Objekts eine andere Render-Oberflächendefinition vergeben. Da die meisten in der Dropdown Liste ebenfalls weiß oder grau sind, bietet es sich an, über die drei Punkte einen weiteren Dialog aufzurufen.

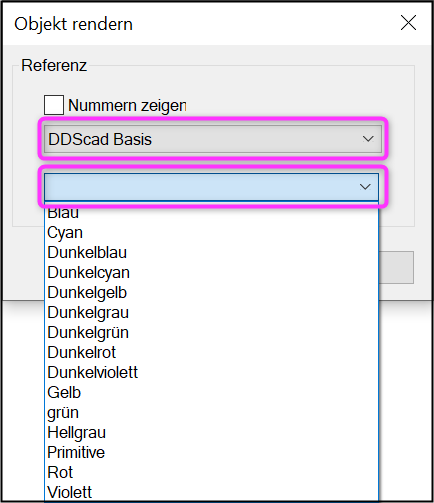

Wechseln Sie zunächst in der oberen Dropdown Liste auf DDScad Basis. Anschließend finden Sie in der unteren Dropdown Liste ein paar Basis-Farben. Im Rendern und im IFC Export wird diese hinterlegte Farbe dann verwendet.
Möchten Sie hingegen bei allen Objekten eine andere Render-Oberflächendefinition haben, können Sie dafür die Referenztabelle für das Rendering bearbeiten.
In unserem Beitrag Referenztabelle für Rendering bearbeiten erfahren Sie, wie dafür vorzugehen ist.
