Prüfen einer IFC vor dem Import: Gebäude-Referenzmodell (ohne SHKL-Berechnungen)

Aktualisiert
gültig für Version alle Modus beide



Problembeschreibung

Dieser Beitrag beschreibt, worauf bei einer IFC-Datei zu achten ist, aus der ein Gebäude-Referenzmodell generiert werden soll. Es sollen keine SHKL-Berechnungen durchgeführt werden.

Weitere Informationen zum Thema IFC beachten Sie bitte diesen Hilfe-Beitrag: Prüfen einer IFC vor dem Einladen: Die Grundstruktur.

Troubleshooting

1. IFC-Datei überprüfen

Wenn das IFC-Modell als Gebäude-Referenzmodell dienen soll und Sie damit keine Berechnungen im SHKL-Bereich durchführen wollen, beachten Sie folgende Punkte:

1. Das Modell enthält Räume (IfcSpace)

  • Öffnen Sie das IFC-Modell und prüfen unter Perspective: Types, ob IfcSpaces vorhanden sind.

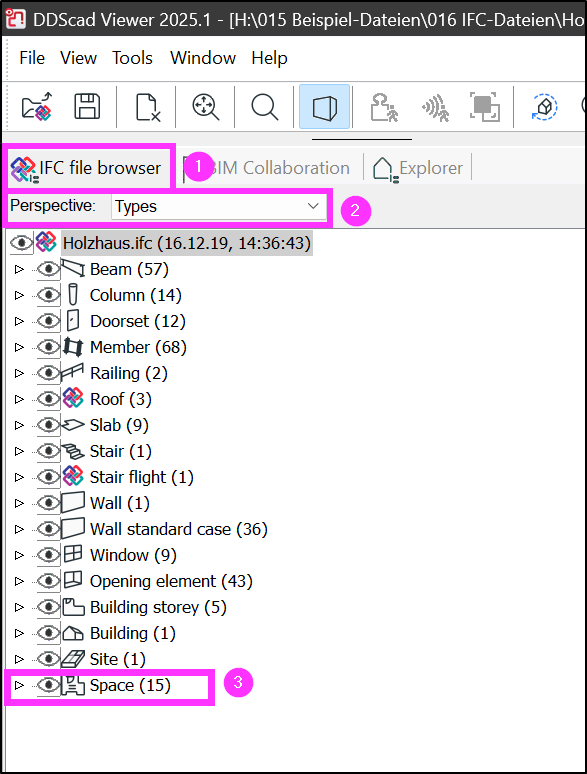

    „IFC file browser“ (Markierung 1) und Perspektive „Types“ (Markierung 2); Baumansicht der IFC-Elemente, „Space (15)“ unten hervorgehoben (Markierung 3)

2. Die Räume beziehen sich auf die richtigen Etagen

  • Blenden Sie IfcSpace ein und prüfen Sie im IFC file browser, ob Räume den richtigen Etagen zugeordnet sind.
  • Aktivieren Sie die Anzeige des Typs Space ein, falls das Auge geschlossen ist (1).
  • Klicken Sie anschließend mit rechts auf den Eintrag (2) und wählen Sie im Kontextmenü Hide everything else (3).

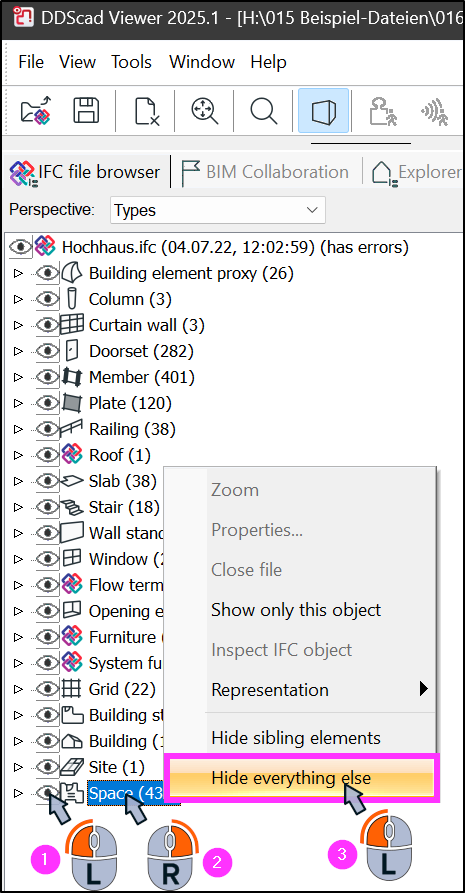

    IFC file browser zeigt die Baumstruktur einer IFC. Der Eintrag Space ist markiert, Kontextmenü geöffnet; der Befehl “Hide everything else” ist hervorgehoben, mit Maus‑Klick‑Symbolen

  • Öffnen Sie nun die Perspektive Spatial structure.

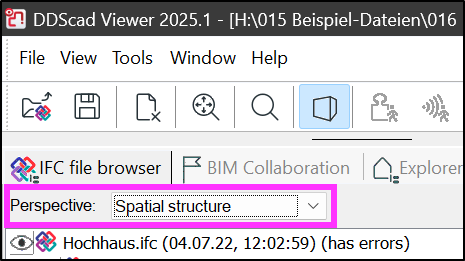

    IFC file browser mit hervorgehobener Dropdown-Liste „Perspective: Spatial structure“, um die Perspektivauswahl zu zeigen

  • Bitte stellen Sie sicher, dass die Spaces korrekt und ausschließlich einer Etage zugeordnet sind.
    • Sie können etwa die Spaces einer Etage ausblenden (Klick auf das Auge) und kontrollieren, ob sie in der korrekten Ebene unsichtbar werden.
    • Oder einzelne Räume innerhalb eines Spaces durch Zoomen anfahren.

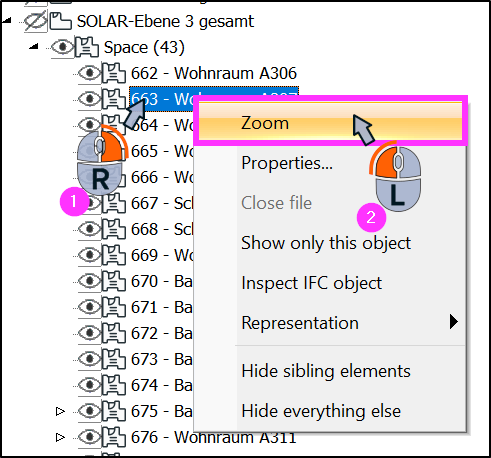

      Baumansicht „Space (43)“; Eintrag „663 – Wohnraum A306“ ist per Rechtsklick ausgewählt, Kontextmenü geöffnet, „Zoom“ hervorgehoben; Markierungen zeigen Schritt 1 und 2.


3. Die Räume überschneiden sich nicht

  • Blenden Sie Räume (IfcSpace) aus allen Etagen gleichzeitig ein und prüfen Sie auf Überschneidungen.



2. IFC-Datei importieren

Bevor Sie das IFC-Modell importieren:

  • Prüfen Sie unbedingt alle zuvor genannten Punkte.
  • Korrekturanmerkungen zum IFC-Modell teilen Sie dem Ersteller mittels BCF-Datei (BIM Collaboration Format) über die Registerkarte BIM Collaboration mit.
  • Entscheiden Sie, ob Räume übernommen und ein DDScad-Gebäudemodell erzeugt werden sollen.
  • Achten Sie beim Erstimport auf die Etagenzuordnung.
  • Bei Updates müssen IFC-Etagen und DDScad-Etagen exakt übereinstimmen.
  • Testen Sie den Import ggf. zunächst in einer Projektkopie oder einem Testprojekt.
  • Bei Problemen nutzen Sie die Backup-Funktion zum Wiederherstellen des vorherigen Projektstands.
  • Weitere Hinweise finden Sie im DDScad-Handbuch oder Hilfedialog.

Tipp

  • Ein guter Weg, die Korrektheit der IFC zu prüfen ist der Import in einem neu angelegten, leerem DDScad-Projekt, um das Verhalten beim Import (und das resultierende Ergebnis) zu kontrollieren
  • Für eine Korrektur der Daten den Ersteller kontaktieren und um Korrektur bitten. Bis die korrigierte Datei geliefert ist, kein Austausch der Referenzdatei - die fehlerbehaftete Datei kann als Koordinationsdatei optisch hinterlegt werden.
