Objekte automatisch in einem Raum verteilen (OPEN BIM)

Problembeschreibung:

Wie können Sie Objekte, zum Beispiel Leuchten, automatisiert gleichmäßig in einem Raum anordnen?

Troubleshooting:

1. Objekte platzieren

Voraussetzung ist ein Gebäudemodell mit mindestens einem Raum.

• Wählen Sie das Objekt aus, das Sie platzieren möchten.
  • In diesem Beispiel werden Leuchten verwendet; das Vorgehen lässt sich auf andere Objekte anwenden.

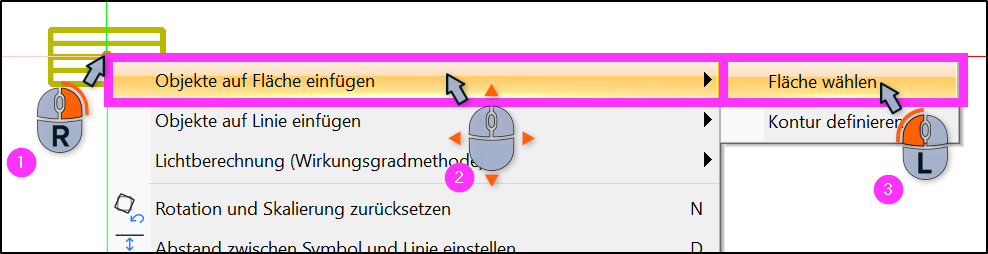

• Klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü unter Objekte auf Fläche einfügen den Eintrag Fläche wählen aus.

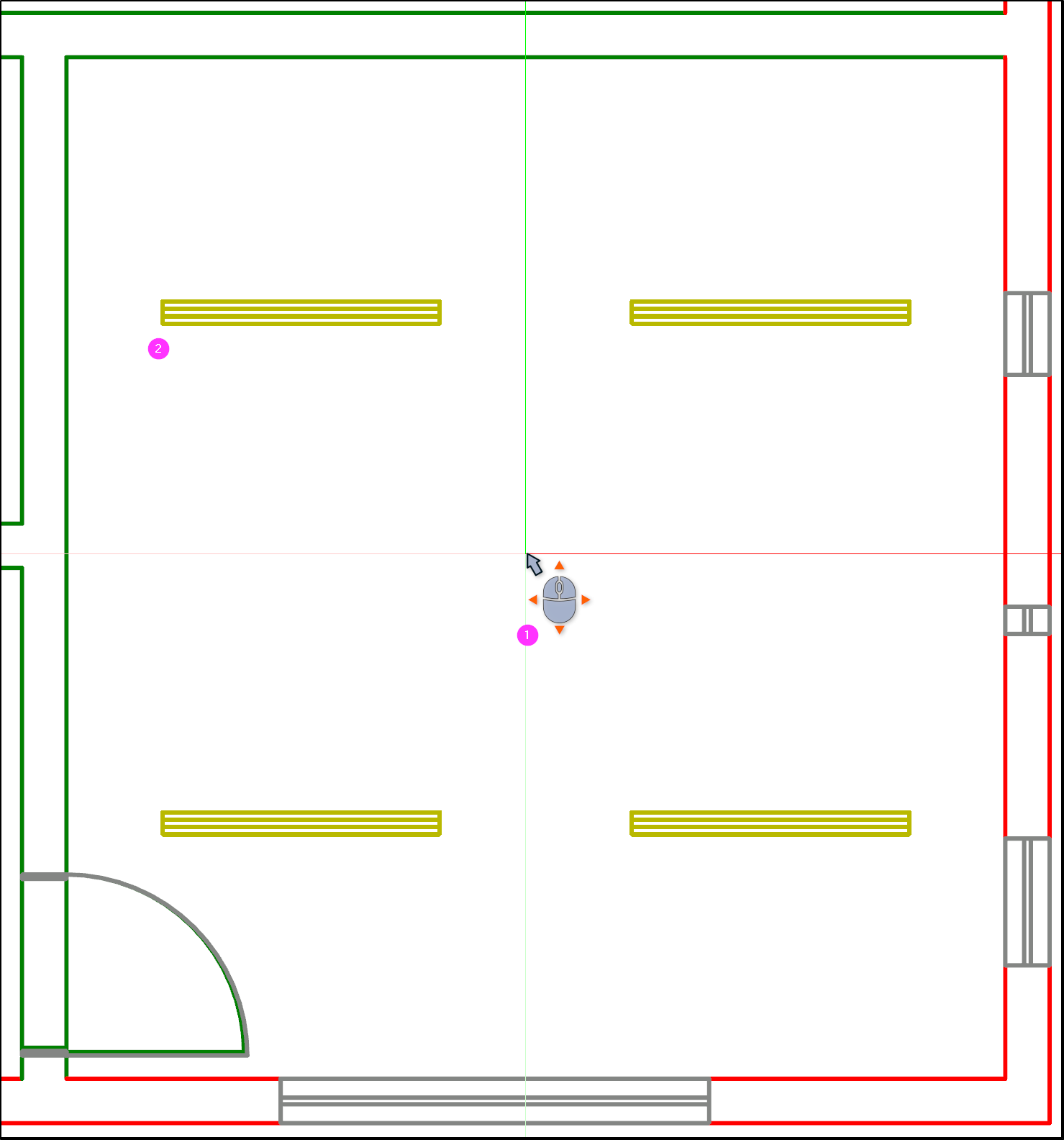

• Bewegen Sie die Maus in den gewünschten Raum, ohne eine Taste zu betätigen (1).

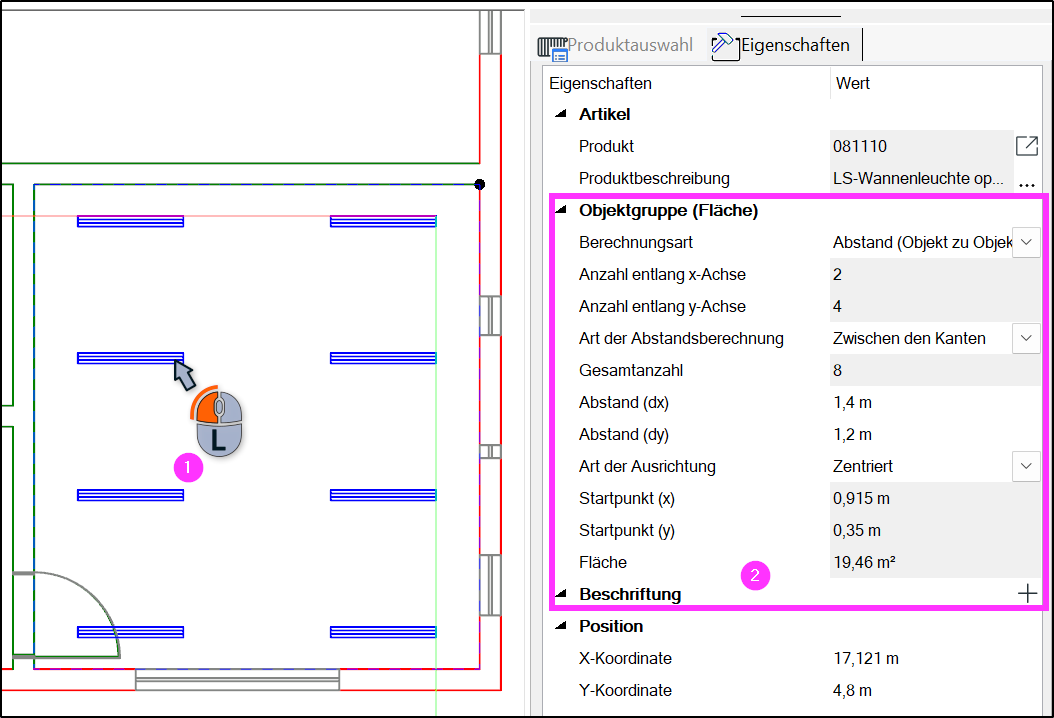

• Der Raum wird erkannt, und eine Vorschau der Leuchtenplatzierung wird angezeigt (2).

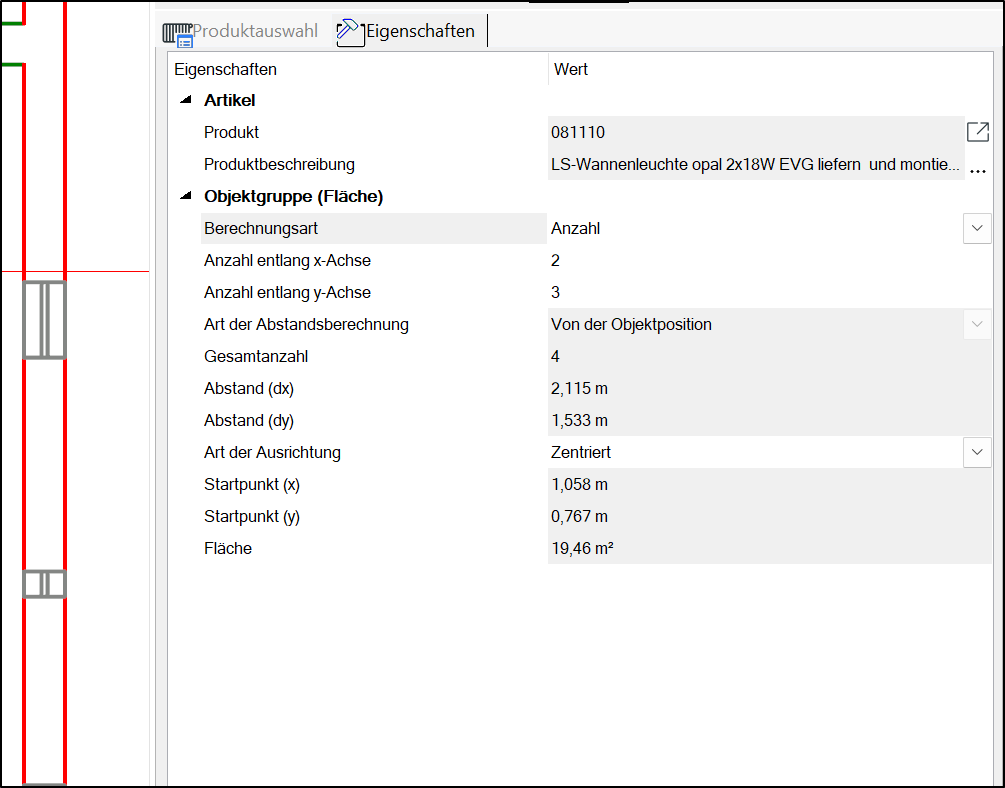

• Um Anzahl und Anordnung der Objekte anzupassen, öffnen Sie das angedockte Eigenschaftenfenster.



• Ändern Sie die Berechnungsart und die zugehörigen Parameter:

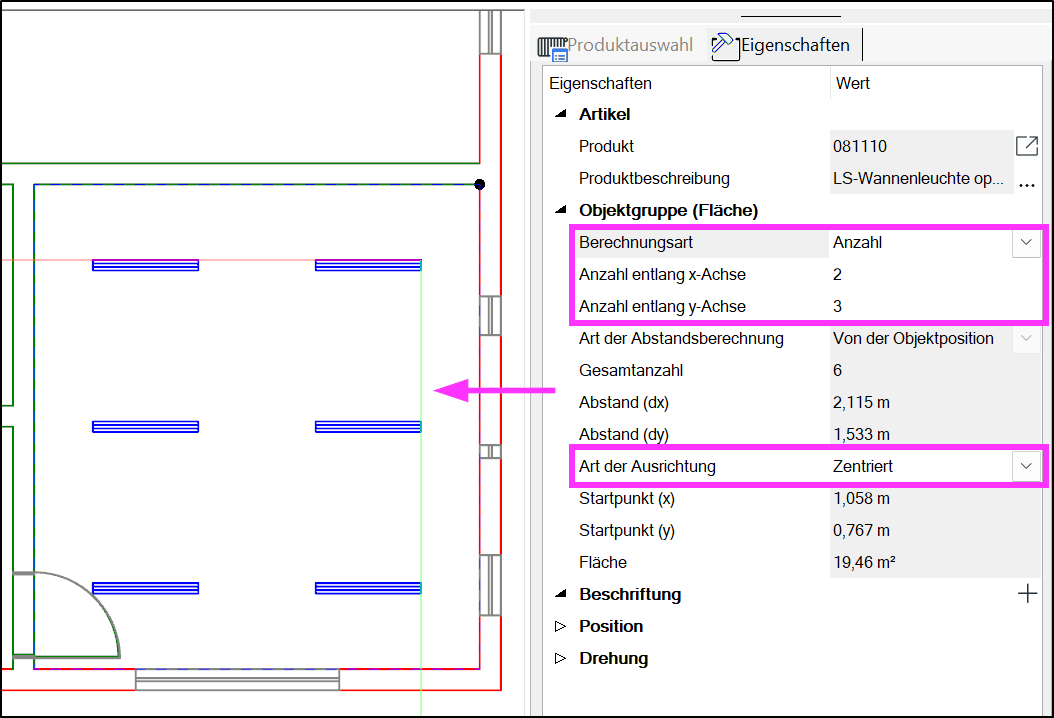

  • Berechnungsart Anzahl
    • Anzahl entlang x-Achse > Menge der Objekte auf dieser Achse.
    • Anzahl entlang y-Achse > Menge der Objekte auf dieser Achse.
    • Art der Ausrichtung
      • Zentriert > Die Objekte werden zentriert im Raum platziert.



      • Frei > Startpunkte der Platzierung können für x- und y-Achse individuell festgelegt werden.

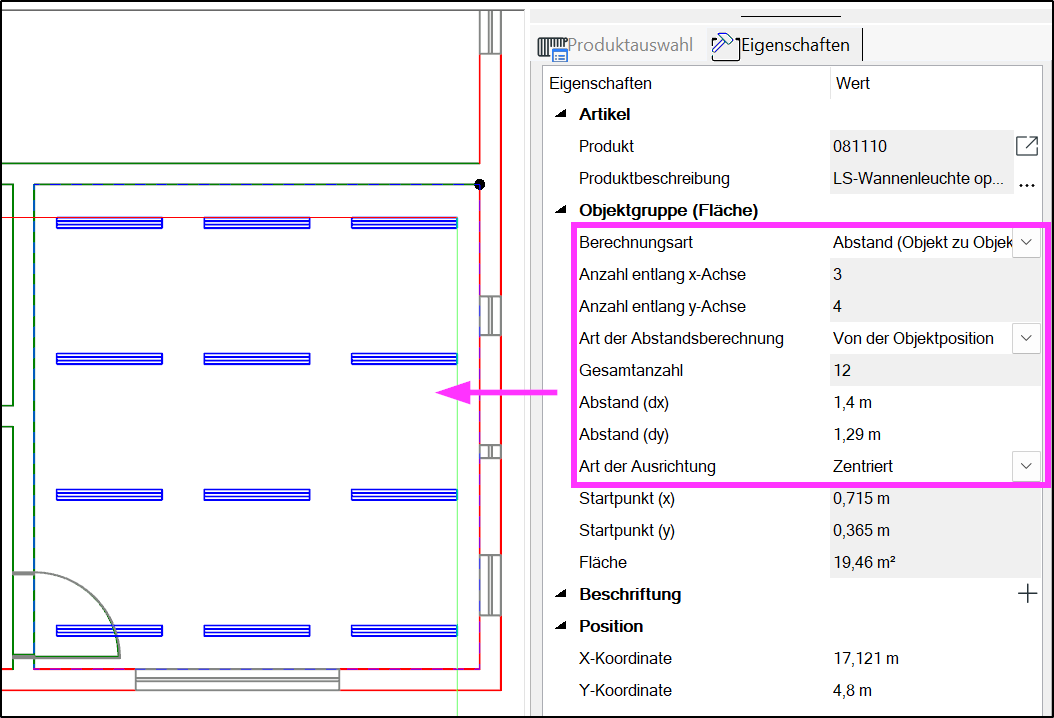

  • Berechnungsart Abstand (Objekt zu Objekt)
    • Art der Abstandsberechnung
      • Zwischen den Kanten > Eingaben beziehen sich auf die Außenkanten der Objekte.
      • Von der Objektposition > Eingaben beziehen sich auf die Einfügepunkte der Objekte.
    • Abstand (dx) > Abstand auf der x-Achse.
    • Abstand (dy) > Abstand auf der y-Achse.
    • Art der Ausrichtung
      • Zentriert > Die Objekte werden zentriert im Raum platziert.



      • Frei > Startpunkte der Platzierung können für x- und y-Achse individuell festgelegt werden.

2. Platzierung korrigieren

Wenn Sie die Eigenschaften einer platzierten Objektgruppe ändern möchten, klicken Sie diese an und passen Sie die Einstellungen im Eigenschaftenfenster an.

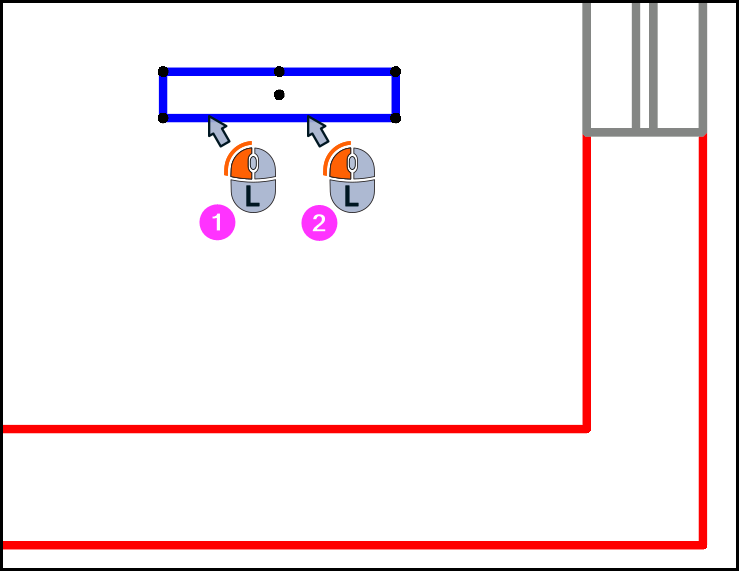

Tipp: Sie können einzelne Elemente der Gruppe bei Bedarf separat mit 2 einzelnen Linksklicks (kein Doppelklick) abweichend platzieren oder auch löschen.
