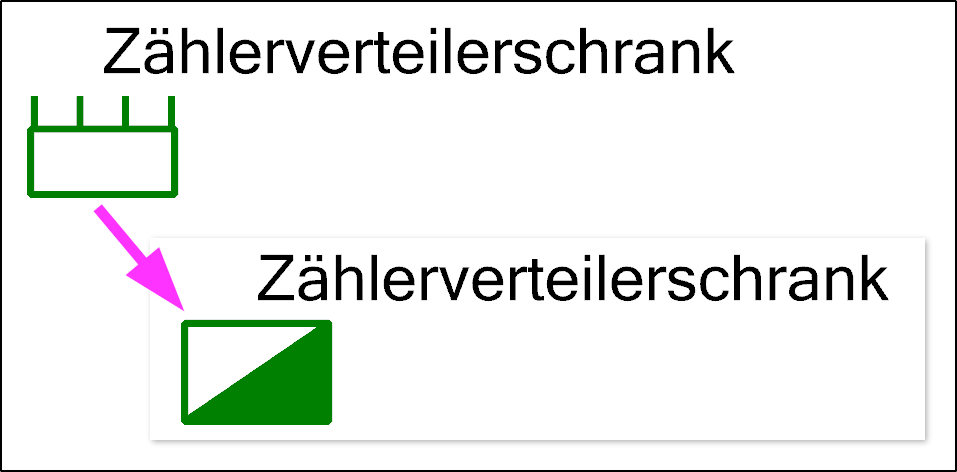

Verteilersymbol soll im Arbeitsmodell halb gefüllt dargestellt werden.

Problembeschreibung:

Wie ist es möglich, Verteiler in der 2D-Ansicht halb gefüllt darzustellen?

Troubleshooting:

1. Symbol Zählerverteilerschrank wechseln

• Die gewählte Methode gilt dann übergreifend für alle bestehenden und neuen Projekte.
• Falls Sie dies nicht wünschen, weisen Sie einem Zählerschrank mit der unter 2. erklärten Methode ein (anderes) Symbol zu.

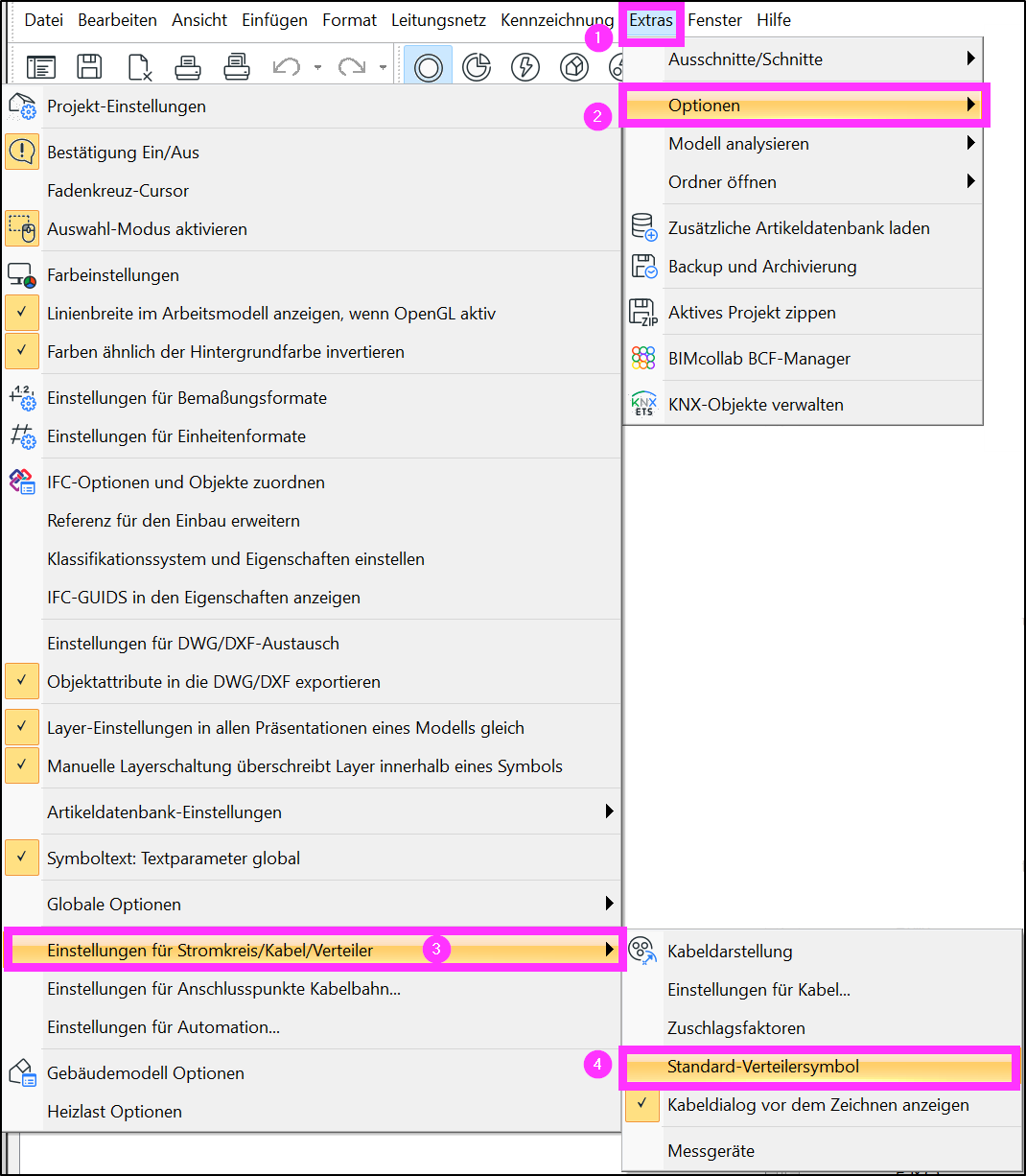

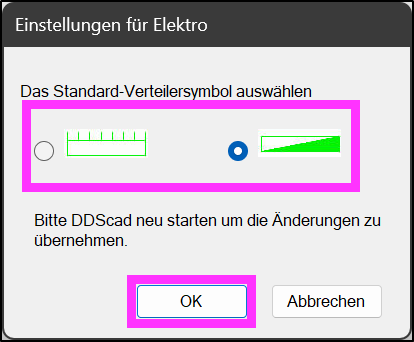

• Klicken Sie auf Extras > Optionen > Einstellungen für Stromkreis/Kabel/Verteiler > Standard-Verteilersymbol.



  • Wählen Sie hier das Symbol, welches für Zählerschränke verwendet werden soll.
  • Bestätigen Sie die Auswahl mit OK.



  • Bestätigen Sie eine eventuelle Windows-Sicherheitsabfrage ebenfalls mit OK.
  • Wichtig: Die geänderte Einstellung wird erst nach einem Neustart von DDScad wirksam.


2. Symbol andere Verteiler

• Es ist notwendig in den Artikeleigenschaften dem betreffenden Verteiler ein anderes, in DDScad standardmäßig vorhandenes, Symbol einzutragen.
• Wir empfehlen ausdrücklich, ein Duplikat des Artikels anzulegen, um das Original unverändert zu lassen.
• Der Name dieses 2D-Symbols lautet SB1020.BIM.

Das Vorgehen unterscheidet sich leicht, je nachdem, in welchem Modus Sie arbeiten.

1. Klassische Artikeldatenbank

• Öffnen Sie die Artikeldatenbank Verteiler.

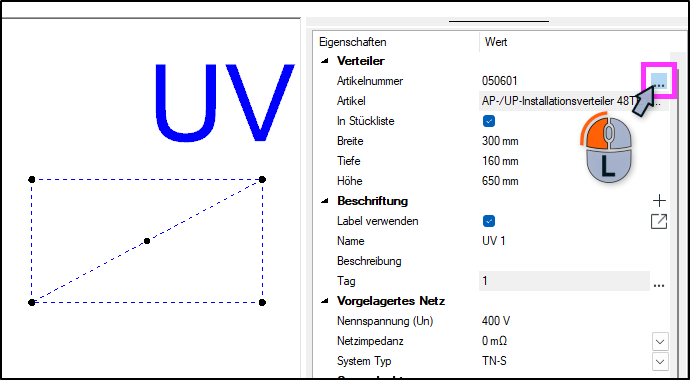

  • Z.B. über die Eigenschaften eines bereits gezeichneten Verteilers.


• Duplizieren Sie den von Ihnen benötigten Verteiler.

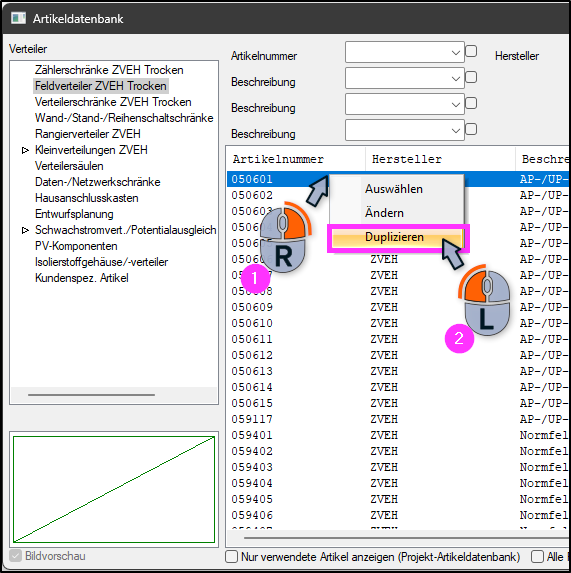

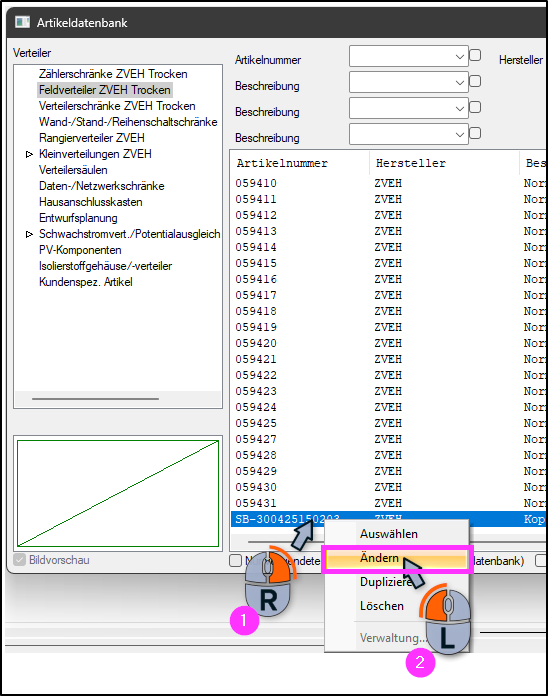

• Klicken Sie ihn hierfür in der Liste mit Rechts an (1).
• Und wählen Sie Duplizieren (2).



• Klicken Sie mit Rechts auf das soeben erstellte Duplikat (1).
• Und wählen Sie im Kontextmenü Ändern (2).



• Es öffnen sich die Artikeleigenschaften.

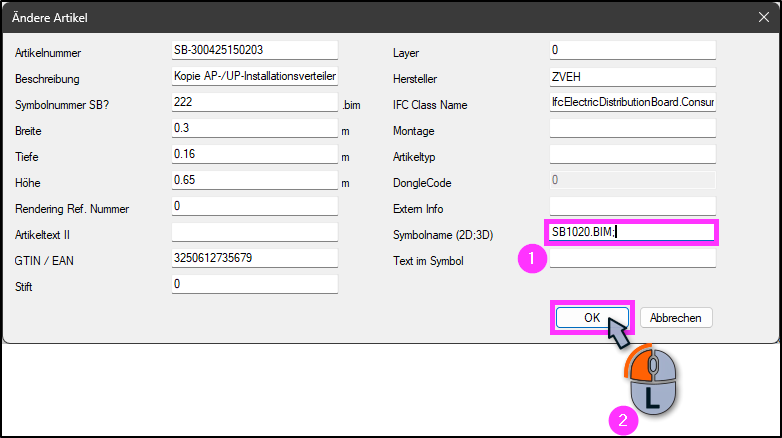

• Tragen Sie hier im Feld Symbolname (2D;3D) den Text SB1020.BIM; ein (inklusive Semikolon am Ende) (1).
  • Ändern Sie ggf. auch andere Eintragungen wie Artikelnummer oder Beschreibung.
• Bestätigen Sie mit OK (2).

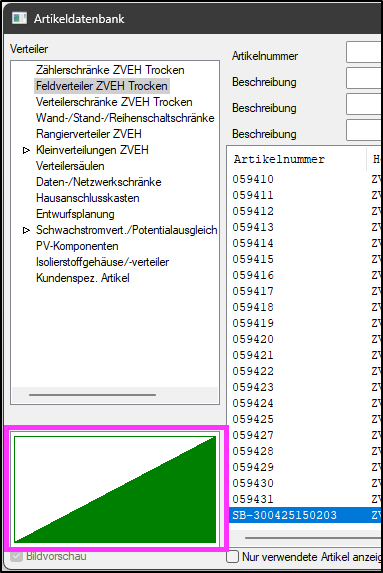

• Das nun verwendete Symbol ist umgehend in der Symbolvorschau zu sehen.




2. OPEN BIM Modus

• Öffnen Sie die Artikeldatenbank Verteiler.

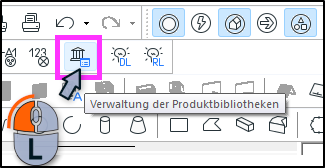

  • Z.B. über die Verwaltung der Produktbibliotheken.



• Duplizieren Sie den von Ihnen benötigten Verteiler.

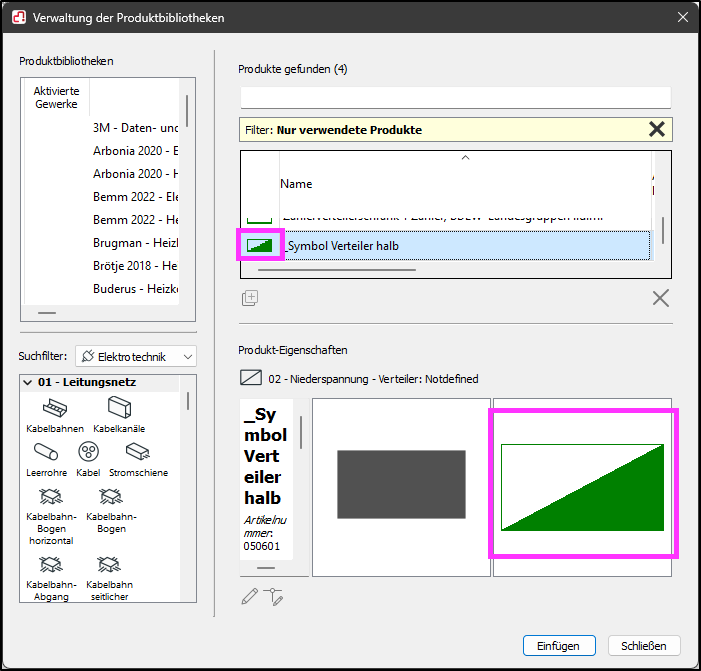

• Klicken Sie ihn hierfür in der Liste mit Rechts an (1).

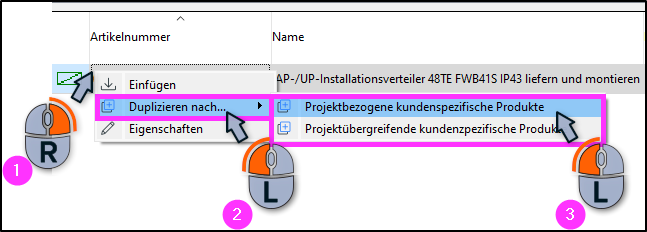

• Und wählen Sie Duplizieren nach... (2).
• Und wählen Sie Projektbezogene kundenspezifische Produkte oder Projektübergreifende kundenspezifische Produkte (3).



• Es öffnet sich ein Dialog mit den Eigenschaften des Duplikats.

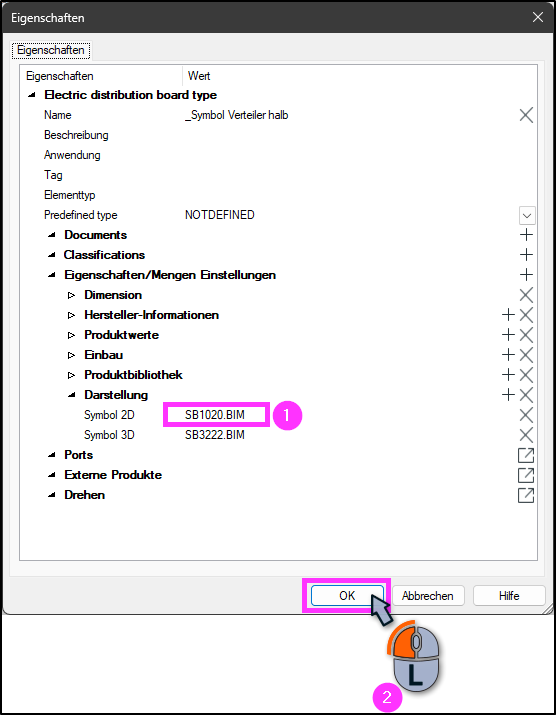

• Tragen Sie hier unter Eigenschaften/Mengen Einstellungen > Darstellung > Symbol 2D SB1020.BIM ein (1).
  • Ändern Sie ggf. auch andere Eintragungen wie Artikelnummer oder Beschreibung.
• Bestätigen Sie mit OK (2).



• Das nun verwendete Symbol ist umgehend in der Symbolvorschau zu sehen.
