| gültig für | Version | alle | Modus | beide |
Problembeschreibung:
Es sollen z.B. in ein Drucklayout mehrere Ausschnitte aus demselben Arbeitsmodell eingefügt werden. Diese sollen allerdings unterschiedliche Layer zeigen.
Wie muss hier vorgegangen werden?
Troubleshooting:
In diesem Beispiel sollen zwei identische Ausschnitte in das Drucklayout eingefügt werden, wobei einer Leuchten und der andere Schalter zeigen soll.
1. Ausschnitte erstellen
- Siehe hierzu Hilfe-Beitrag Wie können Ausschnitte erstellt und verwendet werden?
- Erstellen Sie zwei Ausschnitte.
- Diese dürfen sich auch überlappen oder deckungsgleich sein.
2. Layer in Ausschnitten schalten

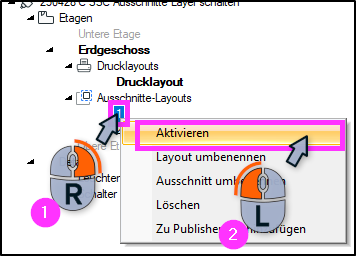

- Öffnen Sie die nacheinander im Layout-Bereich die verschiedenen Ausschnitte.

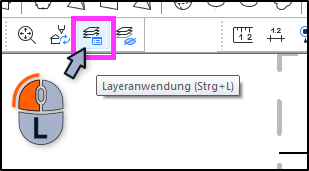

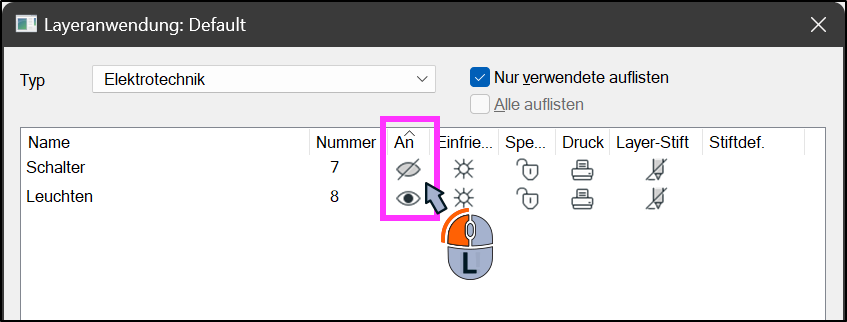

- Und schalten Sie die Layer so ein oder aus, wie Sie sie benötigen.

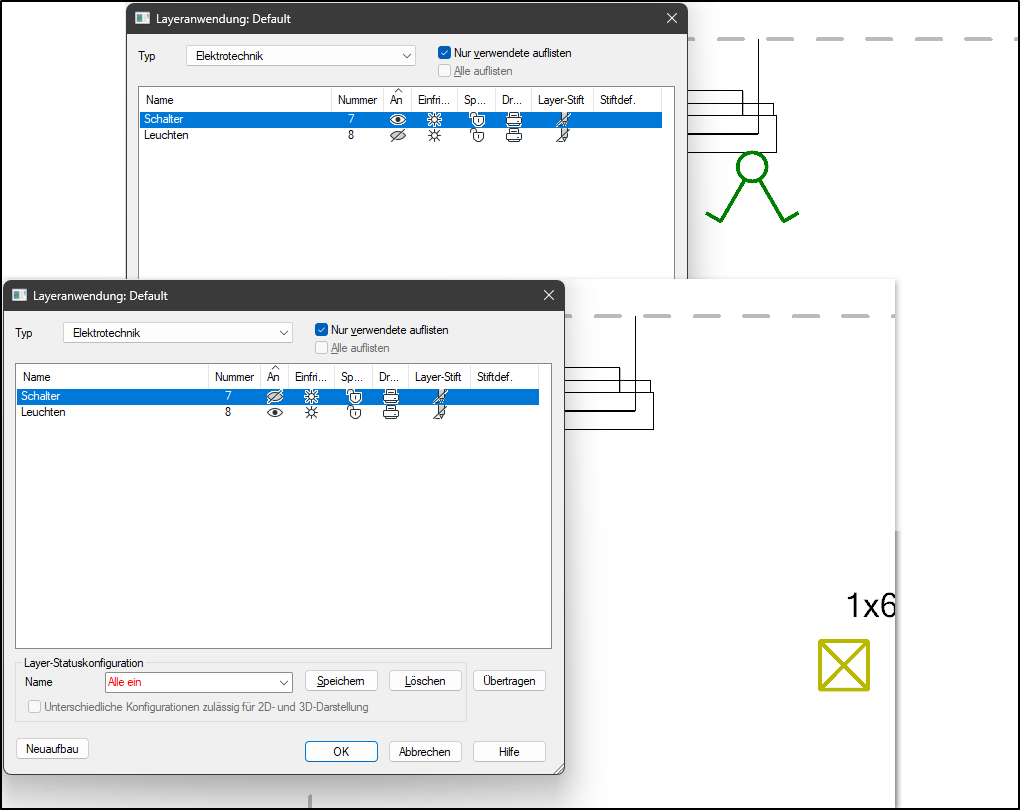

- Im Beispiel werden in einem die Steckdosen und im anderen die Leuchten ausgeschaltet.
- Im Beispiel werden in einem die Steckdosen und im anderen die Leuchten ausgeschaltet.
2. Ausschnitte in Drucklayout einfügen
- Öffnen ein Drucklayout oder legen Sie eines an.

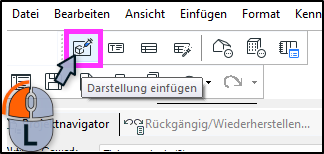

- Klicken Sie auf Darstellung einfügen.

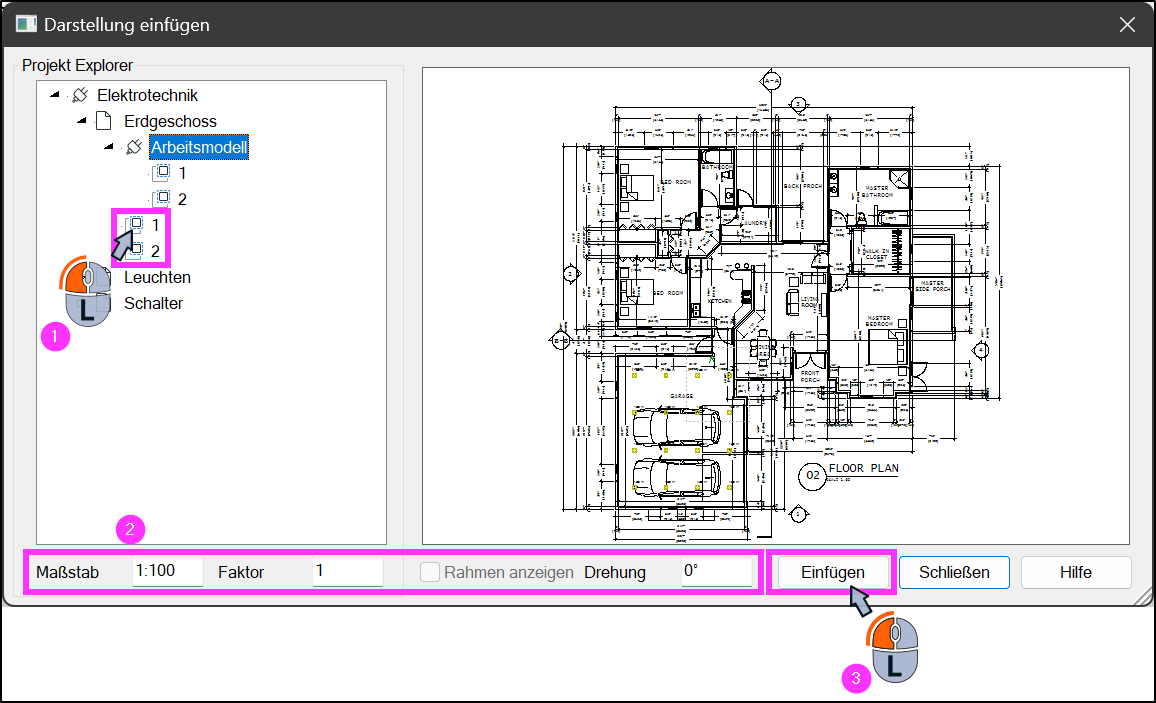

- Wählen Sie den benötigten Ausschnitt (1).
- Passen Sie ggf. die Einstellungen an (2).
- Und klicken Sie auf Einfügen (3).
- Wiederholen Sie dies für alle Details, welche Sie in diesem Drucklayout benötigen.

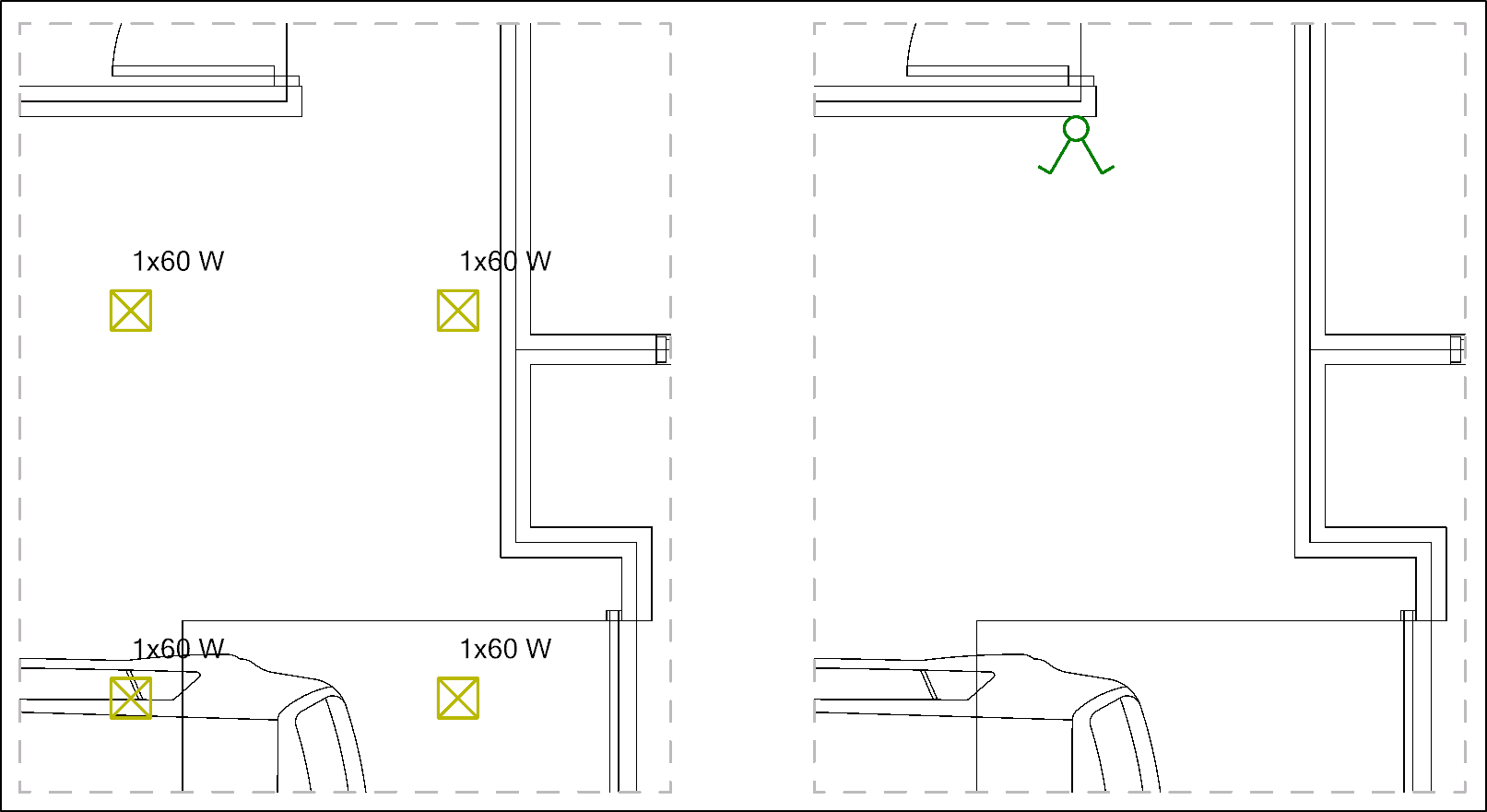

3. Ergebnis
Die Ausschnitte zeigen unterschiedliche Layer.
