| gültig für | Version | ab 18 | Modus | beide |
Problembeschreibung:

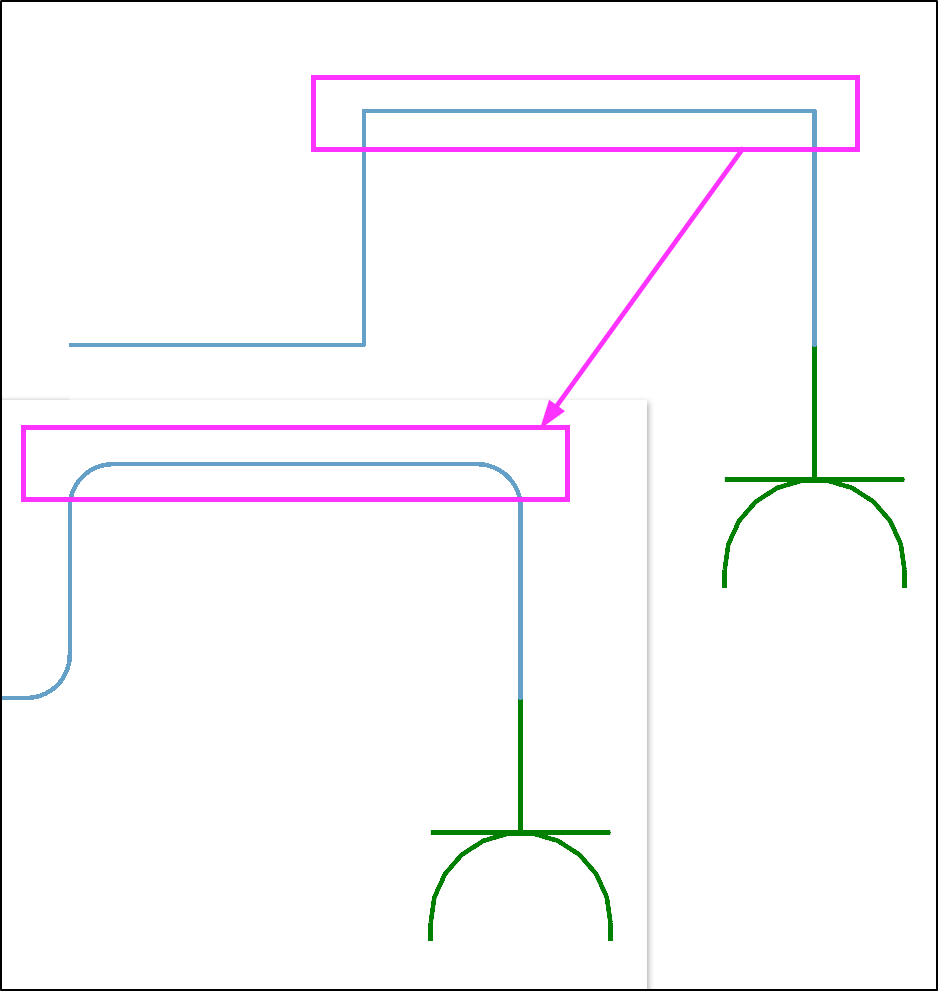

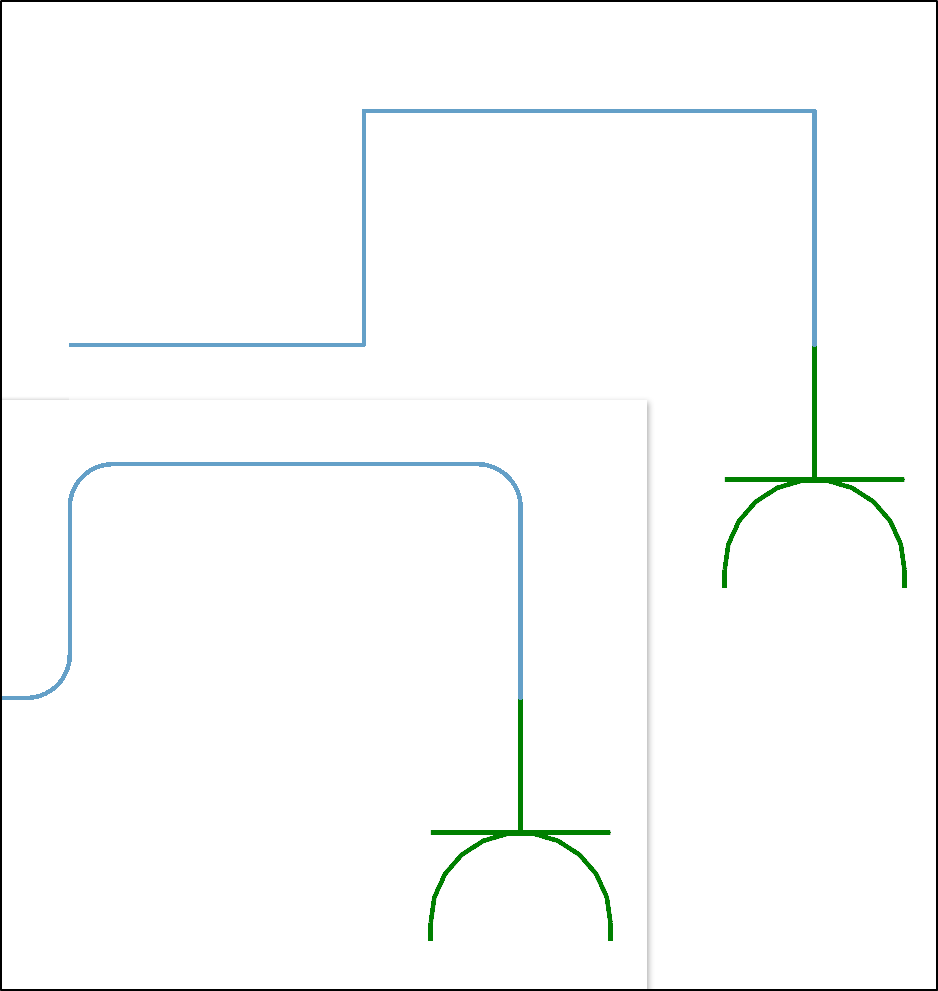

Der Biegeradius von Kabeln soll auch in der 2D-Ansicht dargestellt werden. Wo kann man dies aktivieren?
Troubleshooting:
1. Option aktivieren

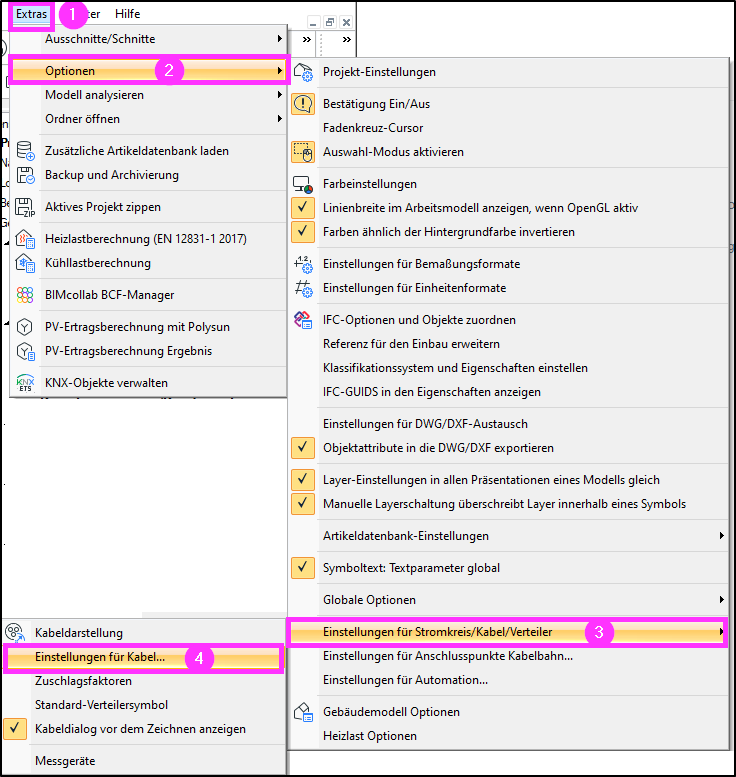

- Öffnen Sie die Einstellungen für Kabel über das Menü

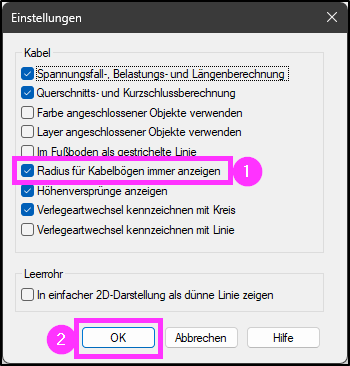

Extras > Optionen > Einstellungen für Stromkreis/Kabel/Verteiler > Einstellungen für Kabel... - Aktivieren Sie im folgenden Dialog die Option Radius für Kabelbögen immer anzeigen (1).
- Bestätigen Sie anschließend mit OK (2).

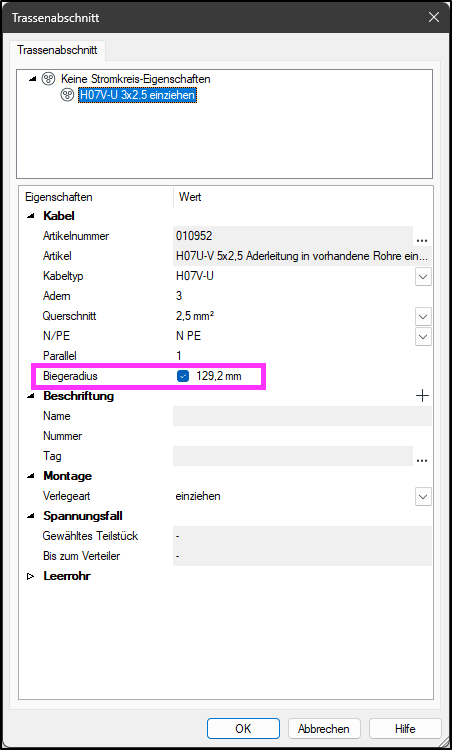

- Bitte beachten Sie, dass im Klassik-Modus die standardmäßig aktivierte Option Biegeradius in den Eigenschaften des Kabels ebenfalls aktiv bleiben muss, bzw. wieder aktiviert werden muss, damit dieser im Modell sichtbar ist.
