DWG als Zeichnungsrahmen und/oder Titelfeld im Drucklayout verwenden

Problembeschreibung:

Es soll eine DWG in das Drucklayout eingefügt werden. Zum Beispiel, da diese seitens Ihres Auftraggebers zu verwenden ist.

Troubleshooting:

1. Drucklayout öffnen oder anlegen

• Öffnen Sie das betreffende Drucklayout.

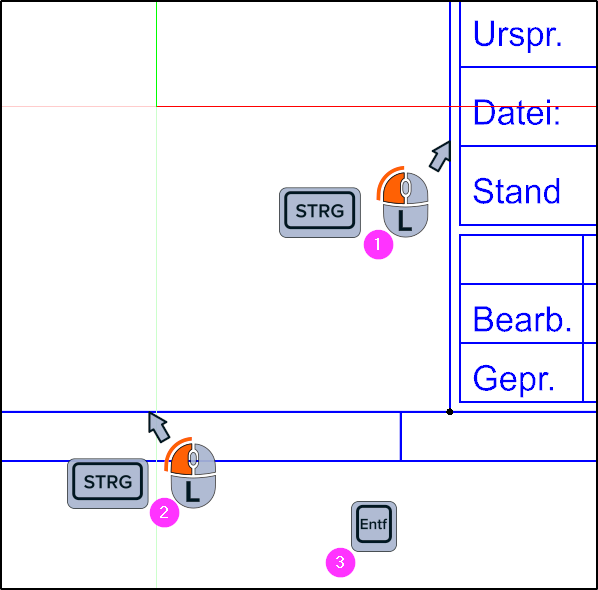

  • Falls dieses bereits einen Zeichnungsrahmen und/oder ein Titelfeld enthält, entfernen Sie diese.




• Oder generieren Sie ein neues Drucklayout.




  • Es öffnet sich der Dialog Drucklayout konfigurieren.

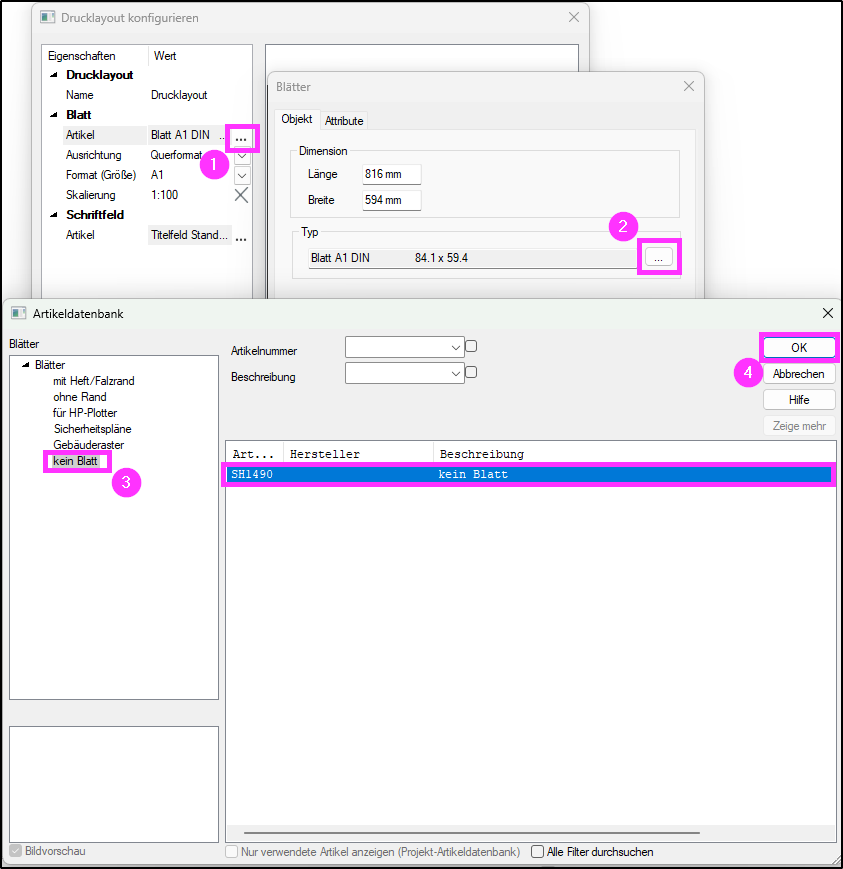

    • Wählen Sie hier unter Blatt
      • Artikel ... (1),
      • Typ ... (2),
      • kein Blatt (3),
      • OK > OK (4).

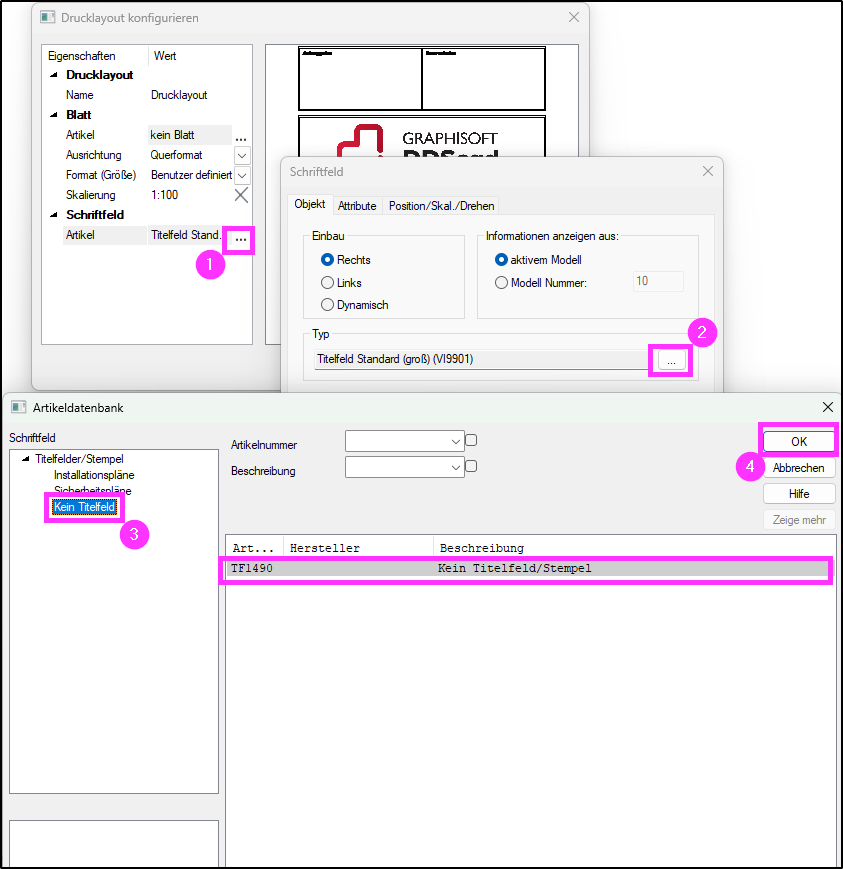

    • Wählen Sie unter Schriftfeld
      • Artikel ... (1),
      • Typ ... (2),
      • kein Titelfeld (3),
      • OK > OK (4).




    • Schließen Sie den Dialog letztlich ebenfalls mit OK.
    • Durch diese Schritte wird ein leeres Drucklayout angelegt.

2. DWG importieren

Wir empfehlen, die zu importierende DWG im Order des aktuellen Projektes abzulegen, damit diese dauerhaft in diesem Projekt verfügbar bleibt.

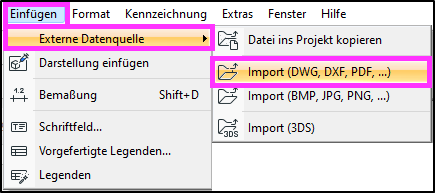

• Öffnen Sie das Menü Einfügen.
• Und wählen Sie Externe Datenquelle > Import (DWG, DXF, PDF, ...).

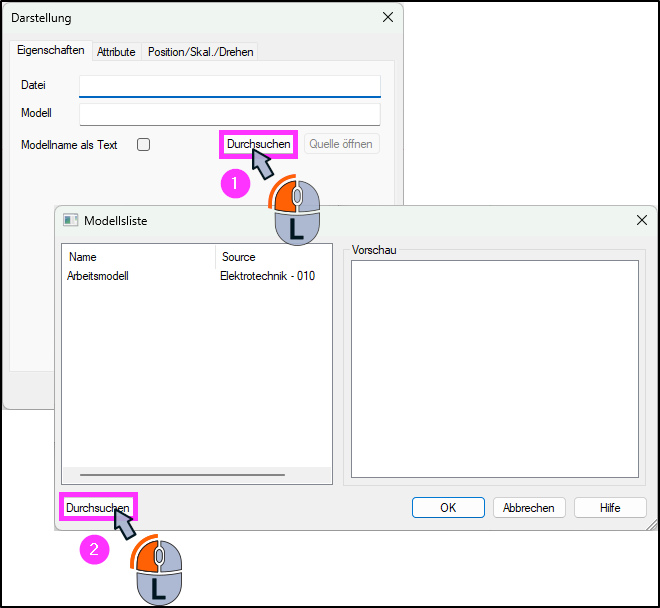

• Klicken Sie im sich öffnenden Fenster Darstellung auf Durchsuchen (1).
• Ebenfalls wie im nächsten Dialog Modelliste (2).

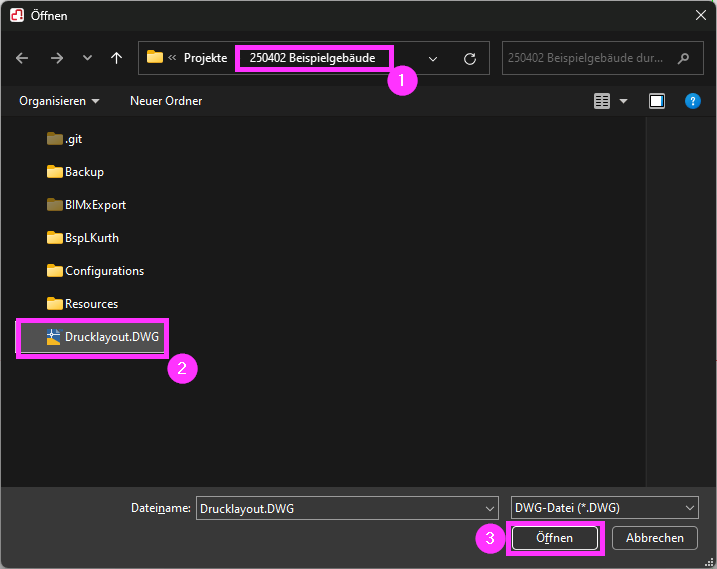

• Navigieren Sie zum entsprechenden Verzeichnis (1).
• Markieren Sie die einzufügende Datei (2).
• Und klicken Sie auf Öffnen (3).




• Schließen Sie alle offenen Dialoge mit OK.
• Die Datei kann nun im Drucklayout platziert werden, indem Sie an die gewünschte Position klicken.
