Problembeschreibung:
Ich möchte gerne ein Leerrohr zeichnen, welches nicht waagerecht oder senkrecht, sondern mit einer Neigung verlegt ist. Wie kann ich dies realisieren?
Troubleshooting:
- Wählen Sie das Werkzeug Leerrohr.
- Wählen Sie den gewünschten Artikel.
- Zeichnen Sie das Rohr in der 2D-Ansicht im gewünschten Verlauf.
- Ohne zunächst das Gefälle zu berücksichtigen.
- Nachdem das Rohr gezeichnet wurde, können Sie in die 3D-Ansicht wechseln oder in 2D verbleiben.
- Markieren Sie das Rohr mit einfachem Mausklick.

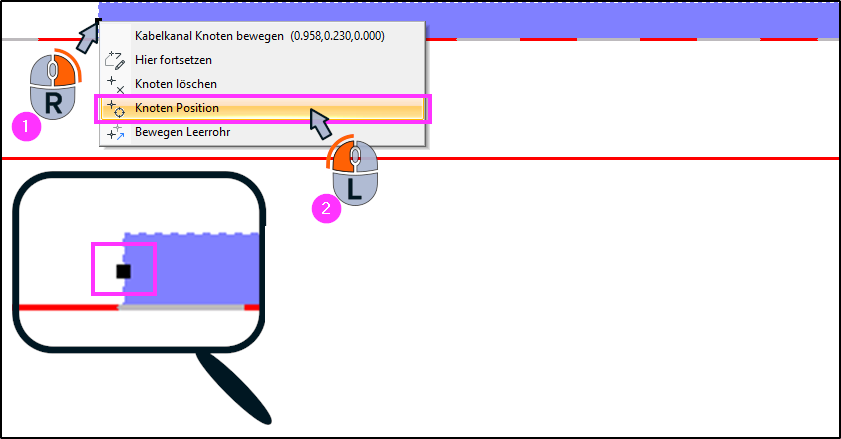

- Klicken Sie anschließend mit Rechts auf einen der Knotenpunkte des Rohres (1).
- Und wählen Sie im Kontextmenü den Eintrag Knoten Position (2).

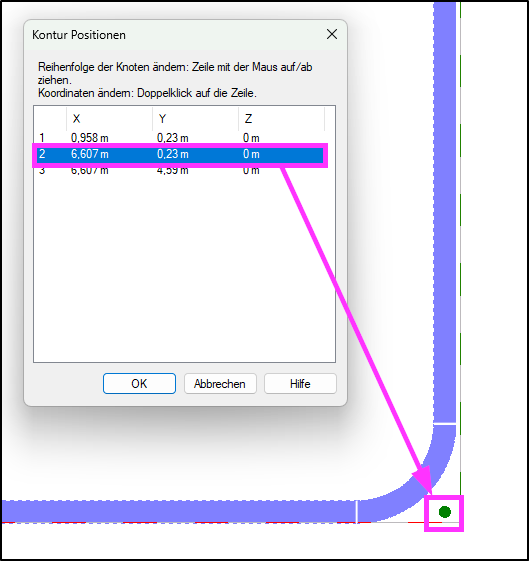

- Es öffnet sich der Dialog Kontur Positionen, in welchem die Knotenpunkte bearbeitet werden können.
- Der jeweils im Dialog ausgewählte Punkt wird im Arbeitsmodell markiert.
- Sie können die Werte in der Tabelle verändern, indem Sie in die entsprechende Zelle klicken, einen neuen Wert eingeben und mit Enter bestätigen.

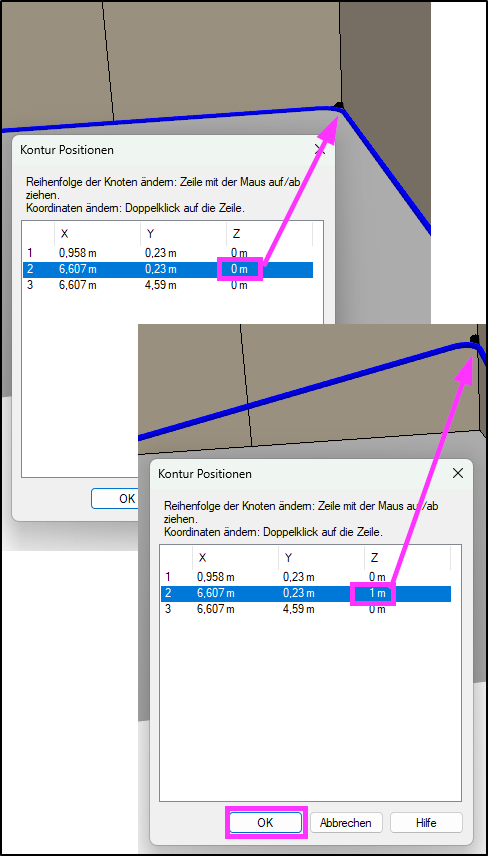

- Wenn Sie ein Rohr mit Gefälle darstellen wollen, müssen die Werte in der Spalte Z angepasst werden.

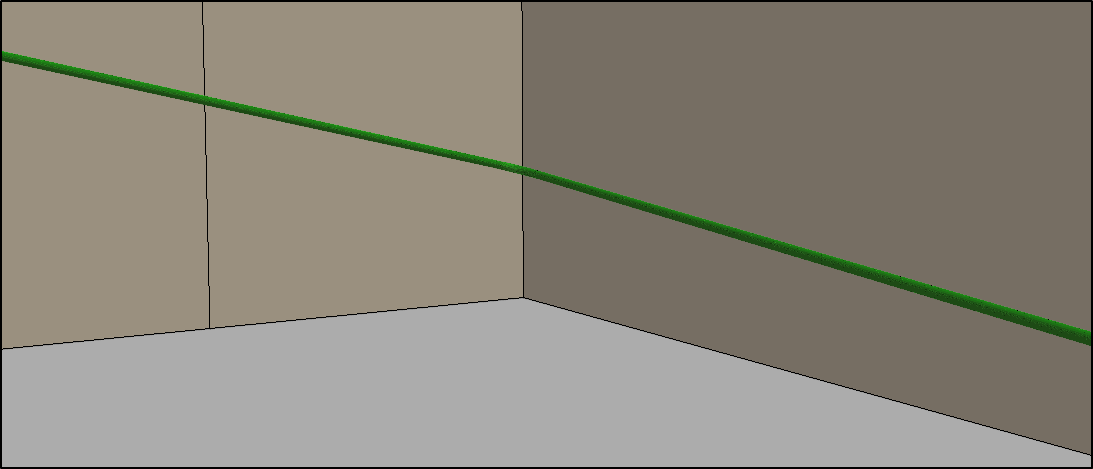

- Sofern dies im 3D-Modus durchgeführt wird, sind die Anpassungen sofort im Modell sichtbar.
- Wenn die Korrektur der Koordinaten abgeschlossen ist, schließen Sie den Dialog mit OK.
