Problembeschreibung:

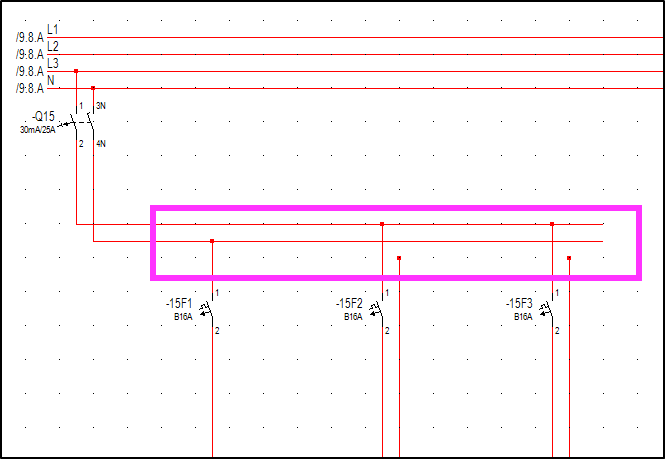

In der Verteilerdokumentation werden Stromkreise im Niveau 2 nicht korrekt angeschlossen dargestellt. Wie kann dies korrigiert werden?
Die Ursache für die fehlerhafte Darstellung ist, dass nicht alle nachgeordneten Stromkreise demselben Außenleiter wie Niveau 1 zugeordnet sind. Im Beispiel wäre dies L3.
Troubleshooting:
- Markieren Sie die falsch dargestellten Stromkreise je Niveau 2.
-
- Im Beispiel 59-61.
- Im Beispiel 59-61.
-

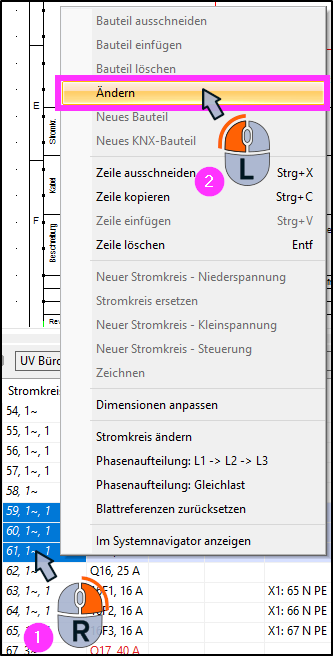

- Klicken Sie anschließend in der Spalte Stromkreise mit Rechts auf eine der markierten Zeilen (1).
- Und wählen Sie im Kontextmenü Ändern (2).

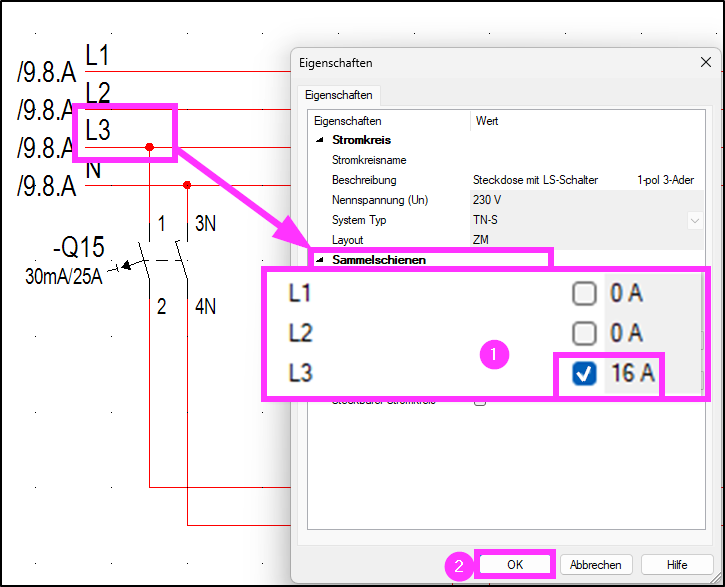

- Stellen Sie in den Eigenschaften nun unter Sammelschienen denselben Außenleiter ein, wie jenen, von welchem das Niveau 2 abgegriffen wird (1).
- Schließen Sie den Dialog mit OK (2).

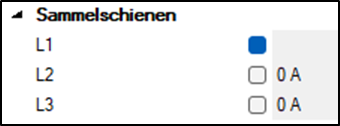

- Es muss ein Haken zu sehen sein. Ein blau ausgefülltes Feld, wie hier zu sehen, wäre nicht korrekt und würde wieder zu einer falschen Darstellung führen.
- Es muss ein Haken zu sehen sein. Ein blau ausgefülltes Feld, wie hier zu sehen, wäre nicht korrekt und würde wieder zu einer falschen Darstellung führen.
- Betätigen Sie abschließend die Taste F5, um die Anzeige neu aufzubauen.

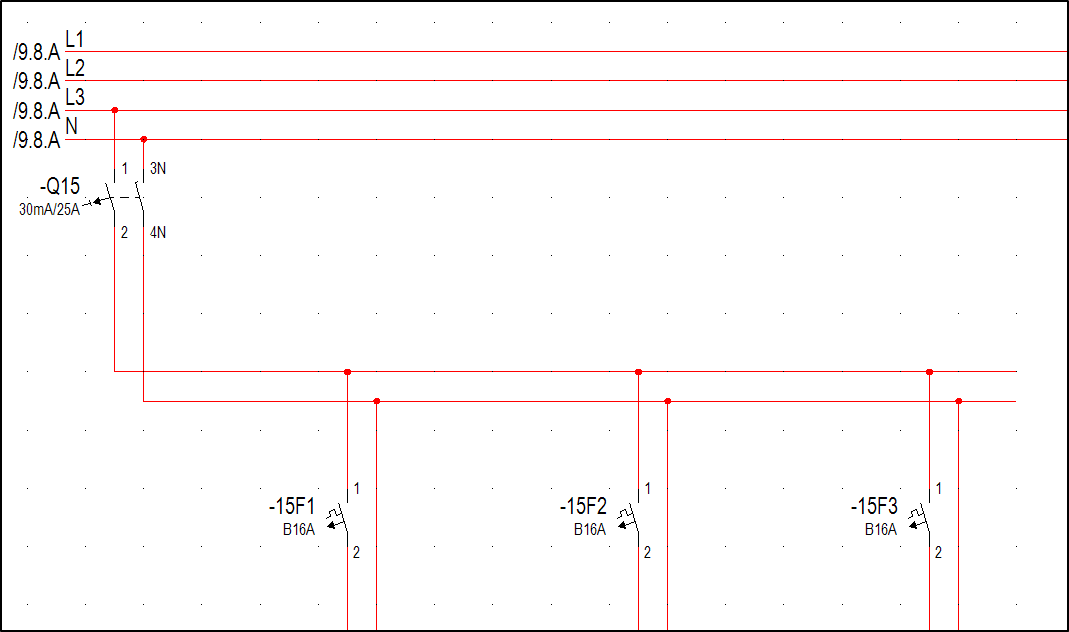

- Die Stromkreise werden nun korrekt angezeigt.
