Problembeschreibung:

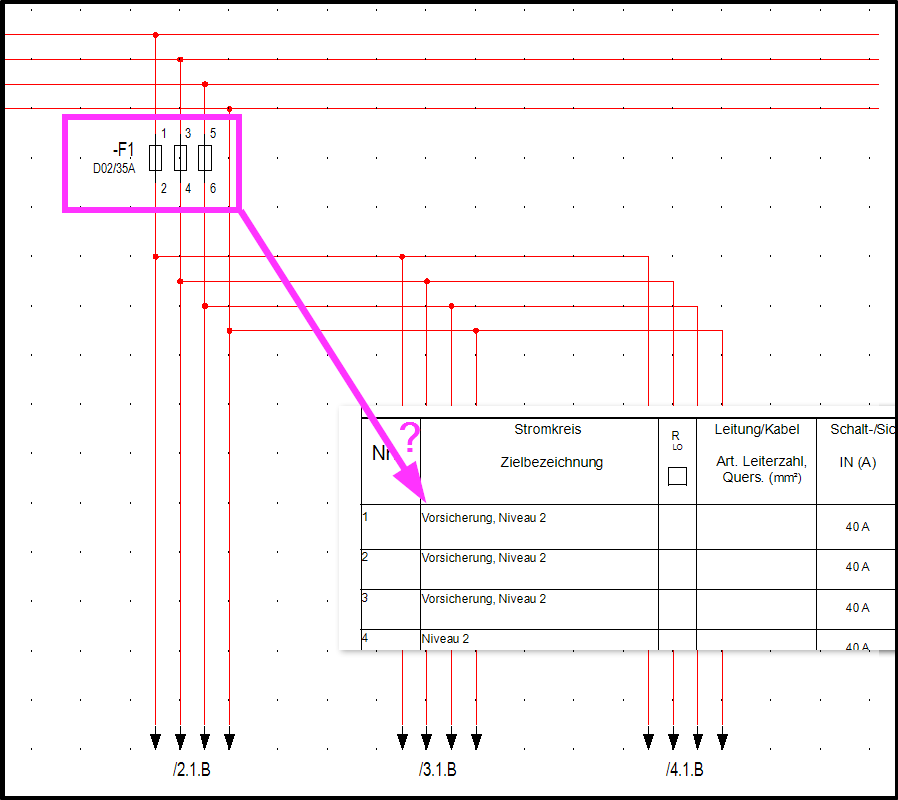

Eine Gruppen-Vorsicherung, hinter welcher mehrere Referenzen zu nachgeordneten Niveaus eingefügt wurden, wird im Prüfprotokoll nicht aufgeführt. Diese Darstellungsform weist zunächst keinen Fehler auf, schränkt jedoch die Prüfung der Bauteilpositionen für das Prüfprotokoll ein. Wie in diesem Bild zu sehen, sind nur die nachfolgenden RCD aufgeführt.
Troubleshooting:
Um diesen Effekt zu umgehen, sollte zunächst das

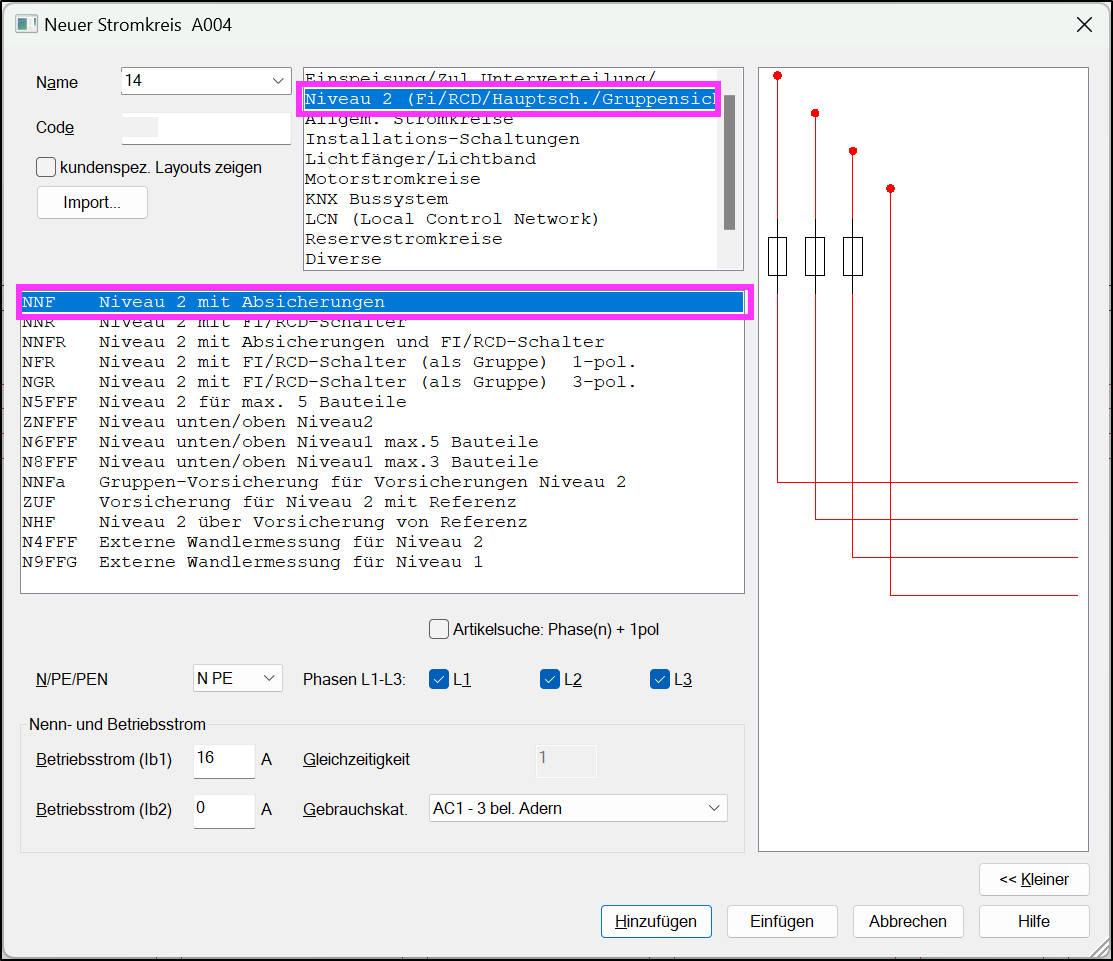

- Stromkreislayout NNF Niveau 2 mit Absicherungen ...

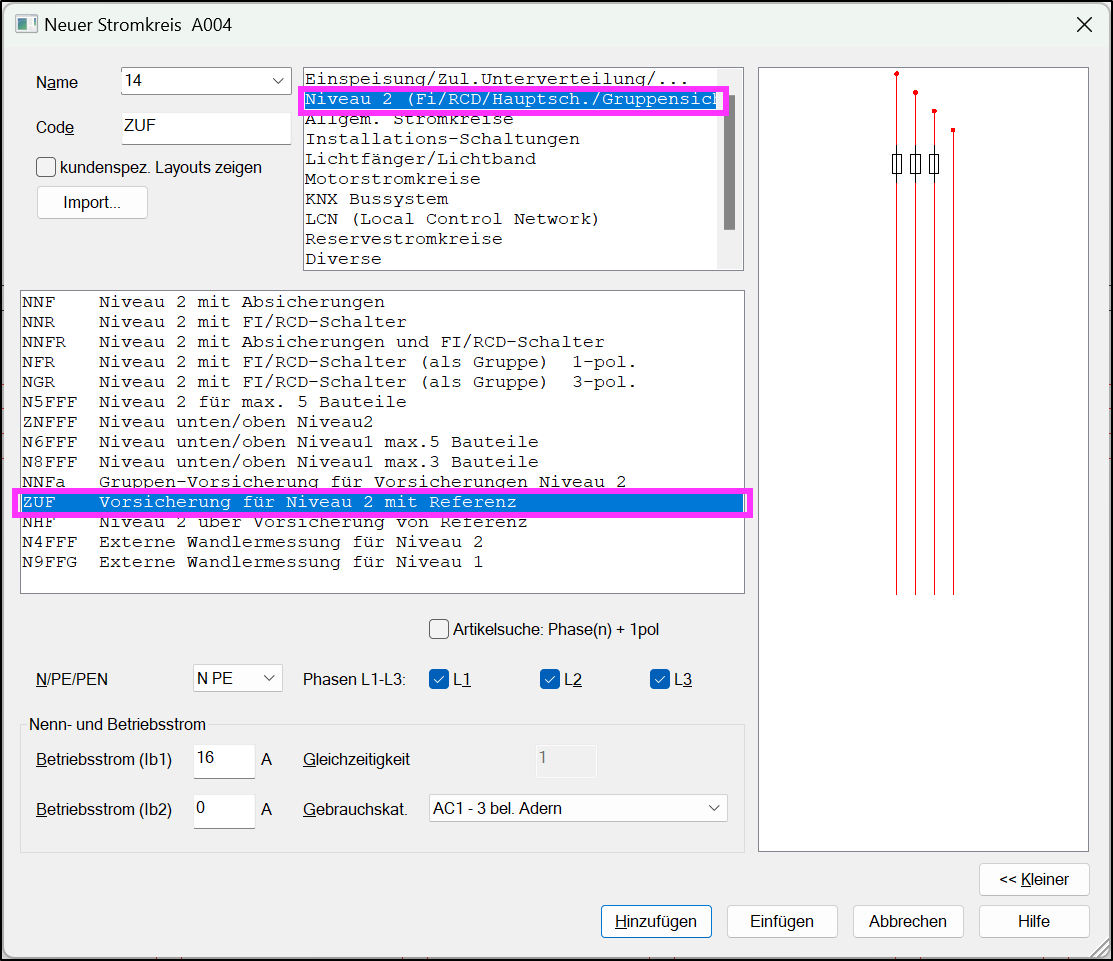

- ... und anschließend das Stromkreislayout ZUF Niveau 2 über Vorsicherung mit Referenz verwendet werden.

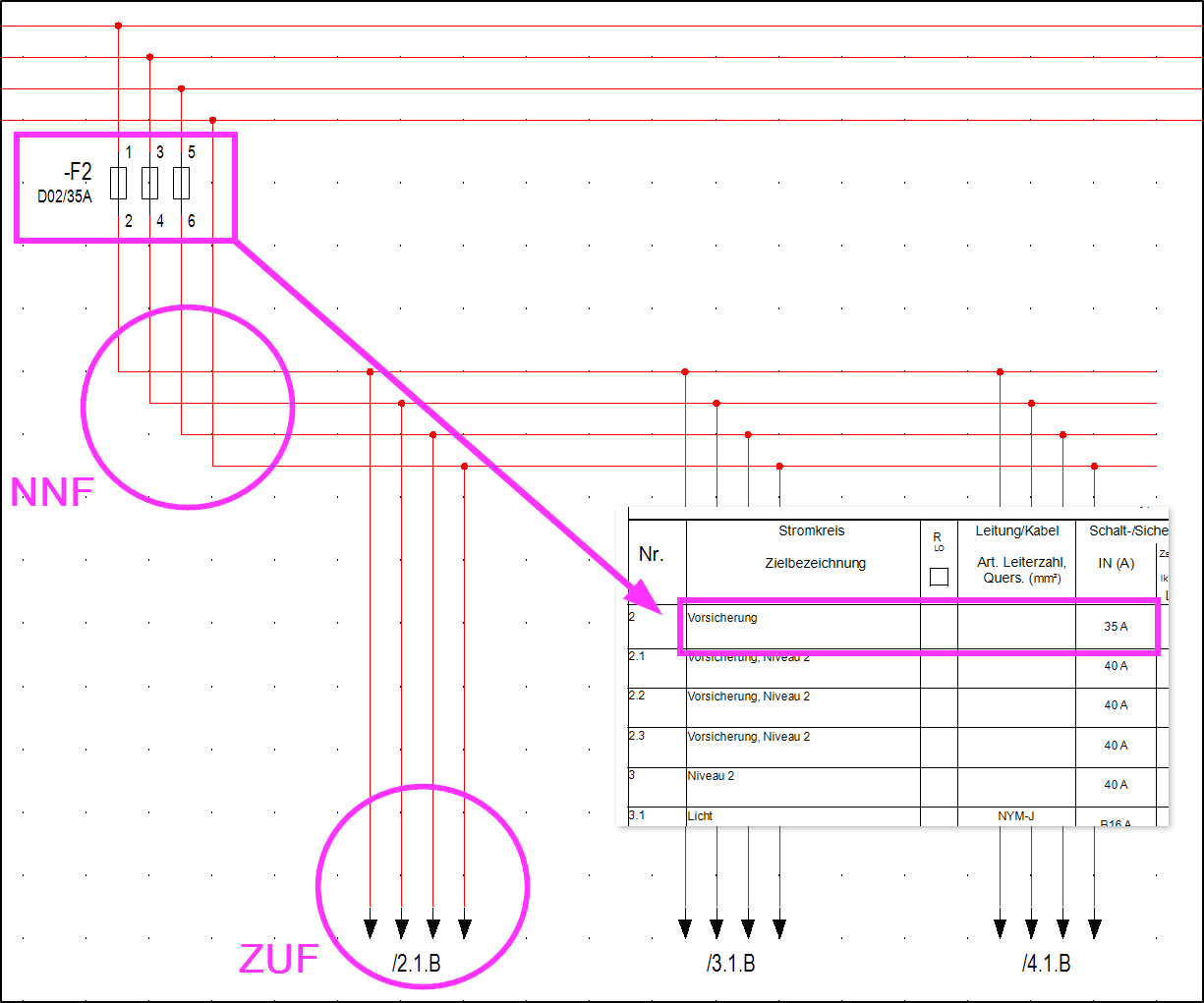

Das Aufführen der Vorsicherung im Prüfprotokoll setzt somit voraus, dass diese immer über das Stromkreislayout Niveau 2 mit Absicherungen erfolgen muss.
