Problembeschreibung:
Dieser Effekt tritt auf, wenn DDScad Informationen zum Erstellen eines (kompletten) Schemas fehlen.
Um ein automatisch generiertes Brandmeldeschema zu erstellen, müssen die in diesem Artikel beschriebenen Bedingungen eingehalten werden.
Troubleshooting:
1. Der Verteiler ist im Modell platziert

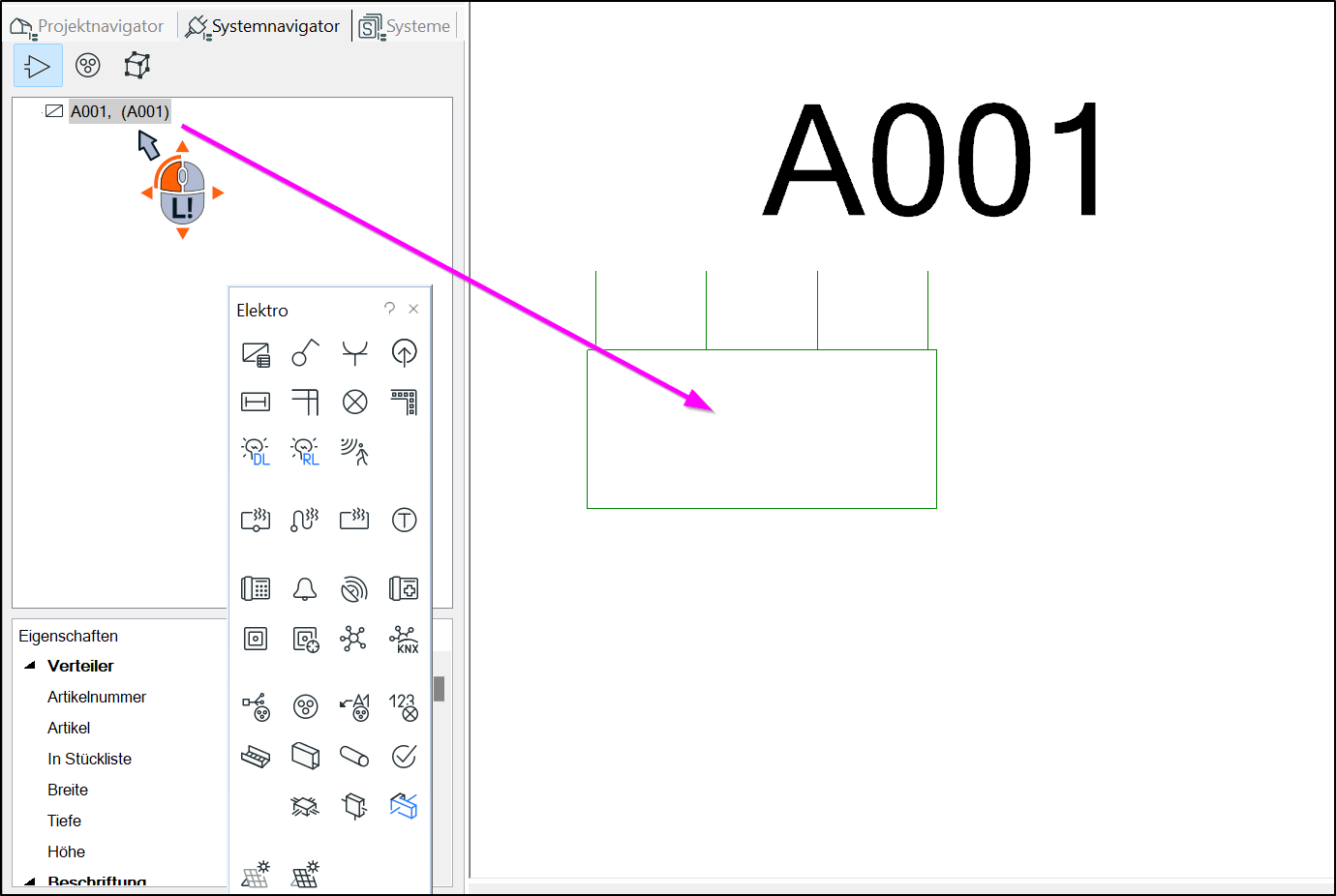

- Ist der Verteiler noch nicht im Arbeitsbereich der Etage platziert, kann dies über den Systemnavigator per Drag & Drop erledigt werden.
- Diesem kann dann optional der entsprechende Artikel Brandmelde-Zentrale zugewiesen werden.
2. Der Verteiler enthält Stromkreis/e

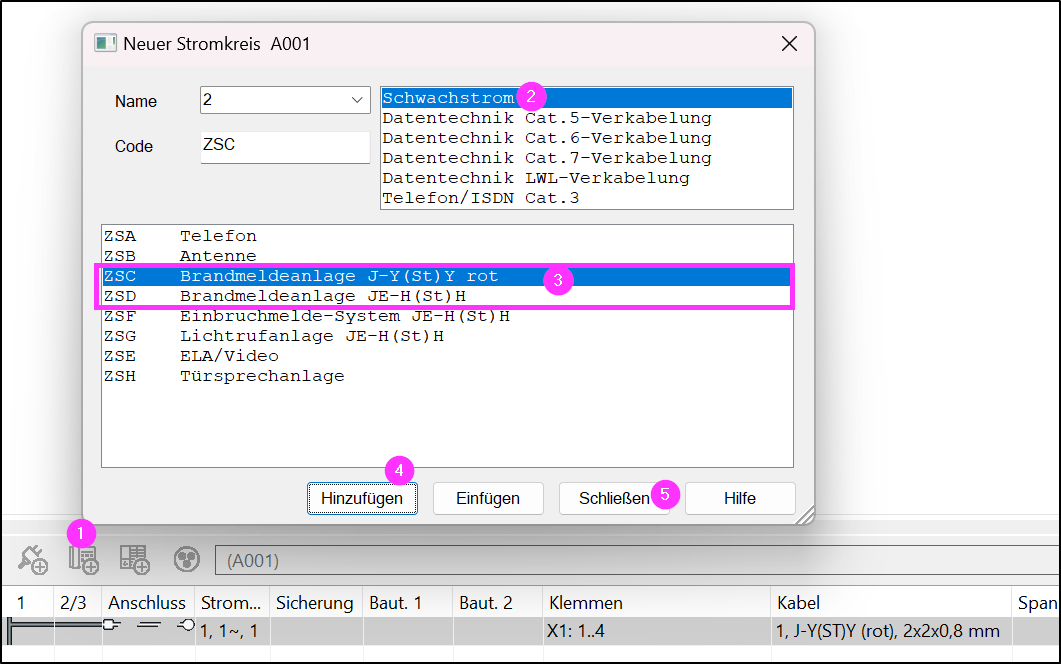

- Damit der Stromkreis im richtigen Schema erscheint, muss dieser über folgenden Weg eingefügt werden.

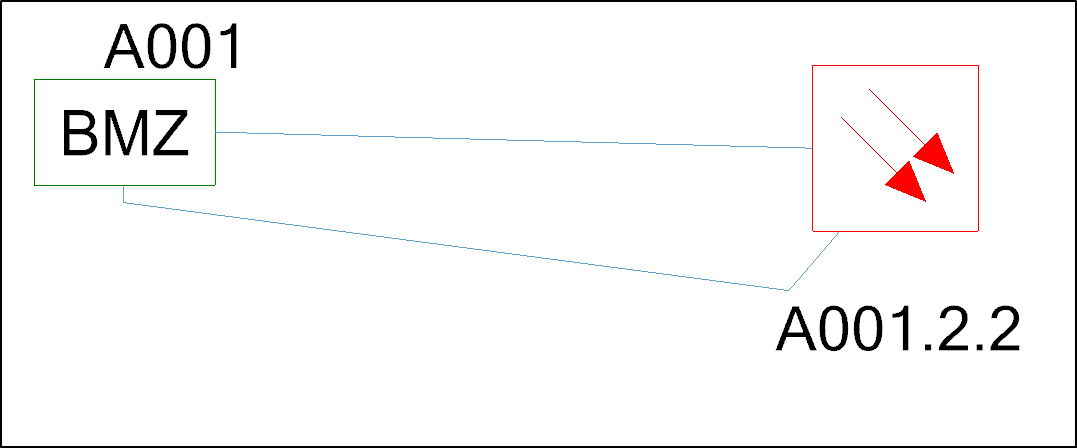

3. Die Objekte der Brandmeldeanlage sind im Modell platziert und verbunden
- Brandmeldeartikel müssen vorhanden und verbunden sein.
Siehe auch:
Für welche Elektrosysteme können automatische Schemata generiert werden?
