Problembeschreibung:
In diesem Beitrag erfahren Sie, wie Sie die Stifteinstellung anpassen, um bei Blitzschutz und Fundamenterderleitungen eine andere Farbe als die Standardfarbe zu verwenden.
Troubleshooting:

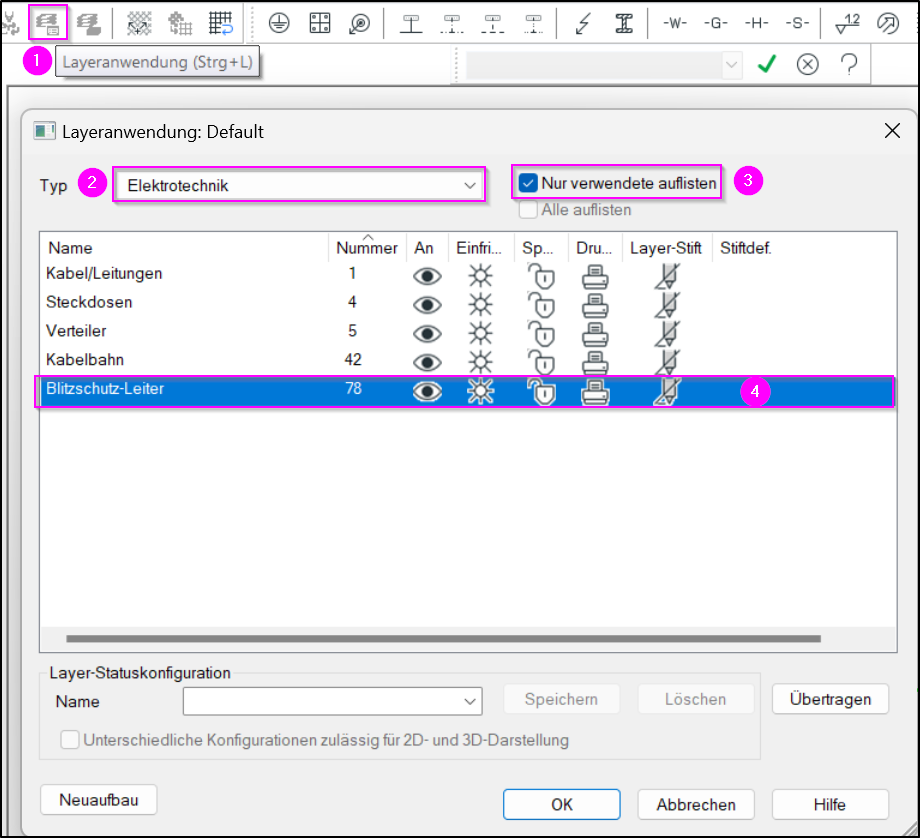

1. Layeranwendung und Layer aufrufen
- Symbolleiste > Layeranwendung (1) >
- Typ (2)> Elektrotechnik >
- Nur verwendete auflisten aktivieren (3) >
- Layer auswählen > Doppelklick (4)

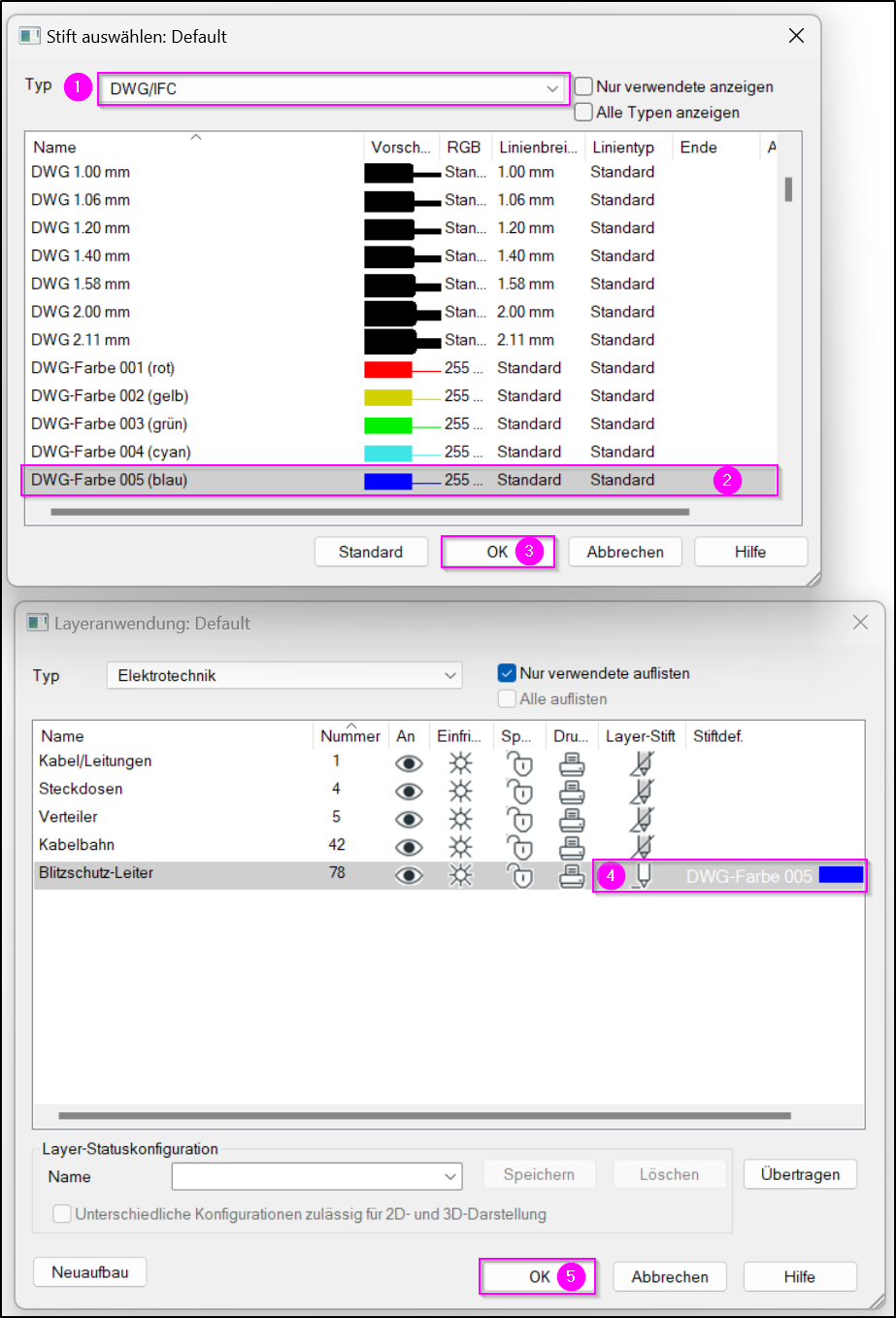

2. Layerstift definieren
- Layerstift-Typ auswählen (1) >
- DWG/IFC > DWG Farbe wählen (2) >
- OK (3) >
- Icon Layerstift ist aktiviert (4) >
- Stiftdefinition > Gewählte Layerstiftfarbe angezeigt (5) >
- OK (6)
Ergebnis:
Nach der Änderung wird der Fundamenterder in der von Ihnen gewählten Layerstiftfarbe dargestellt, auch beim Neuzeichnen.
