Problembeschreibung:
Dieser Beitrag zeigt, wie Sie den Wandabstand bei einem Richtungswechsel eines Verlegesystems definieren können.
Troubleshooting:
1. Abstand zur Linie

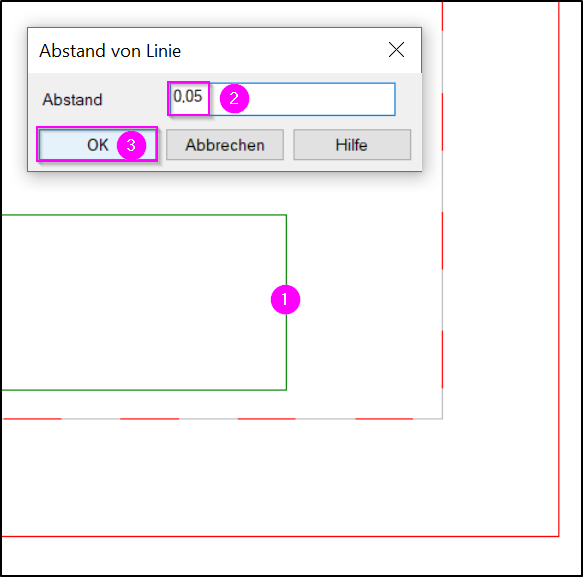

- Starten Sie die Kabelbahn (1) parallel zur Wand. Drücken Sie die Taste D, um den gewünschten Abstand (2) zur rechten oder linken Außenseite der Kabelbahn festzulegen.
2. Abstand vor der Linie (Wand)
- Ziehen Sie die Kabelbahn mit der Maus.

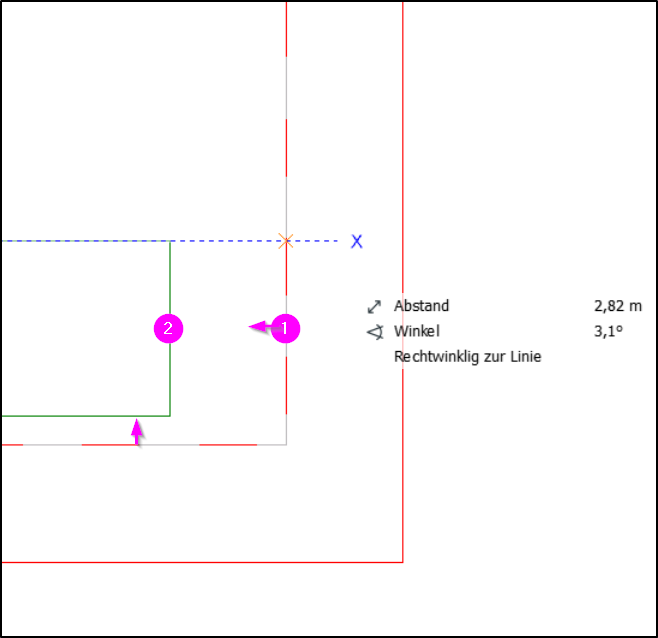

- Stoppen Sie an der Linie, wo der Wandabstand (1) für den Richtungswechsel eingehalten werden soll. In diesem Fall die Innenwand.
- Das Ende der Kabelbahn (2) springt automatisch zum Mittelpunkt des künftigen Bogens/Winkels.
- Klicken Sie links, um die Position zu bestätigen.

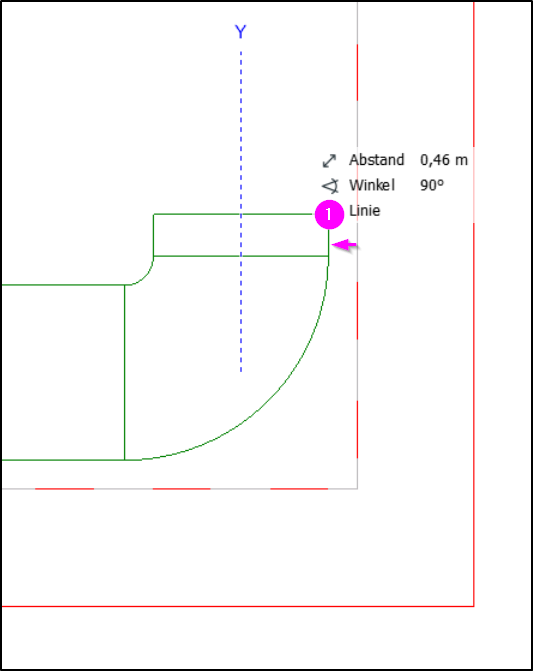

- Ergebnis
- Die Außenkante der Kabelbahn hält nun den eingestellten Abstand zur Linie (Wand) ein.
3. Abstand nach der Linie (Wand)
- Ziehen Sie die Kabelbahn mit der Maus.

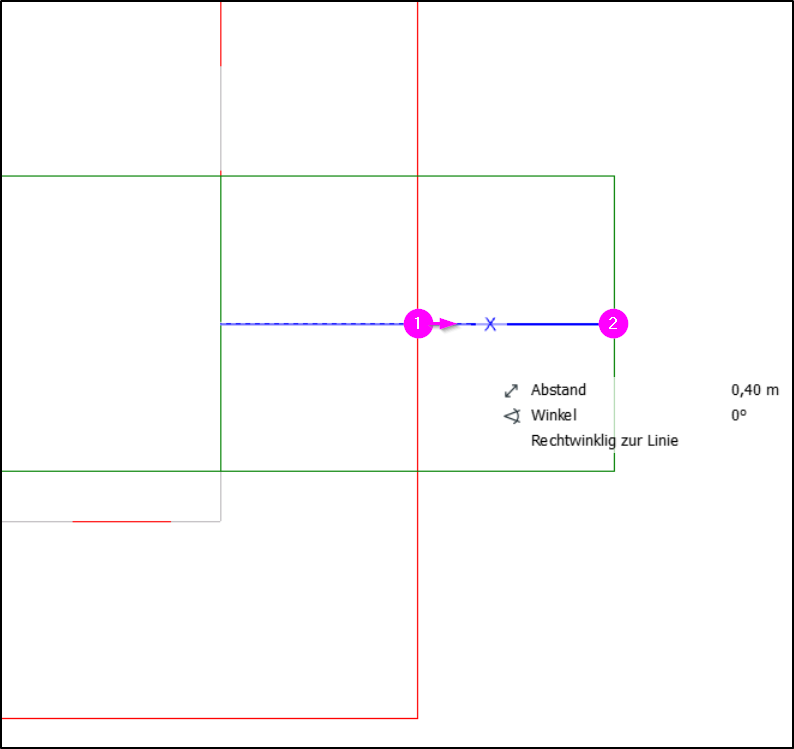

- Stoppen Sie an der Linie, hinter welcher der Wandabstand (1) für den Richtungswechsel greifen soll.
- Das Ende der Kabelbahn (2) springt automatisch zum Mittelpunkt des künftigen Bogens/Winkels.
- Klicken Sie links, um die Position zu bestätigen.

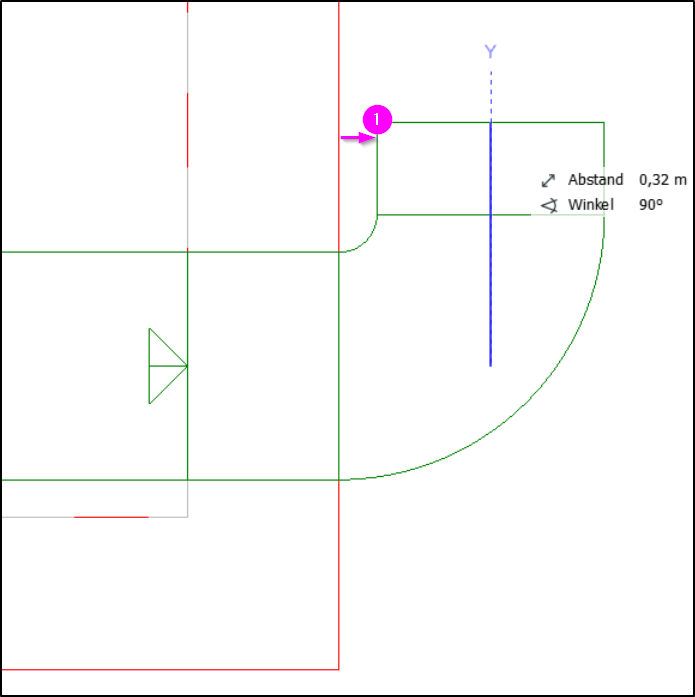

- Ergebnis
