Schnitt über mehrere Geschosse erstellen

Problembeschreibung:

Wie kann man einen Schnitt über mehrere Geschosse erzeugen?

Troubleshooting:

Voraussetzung ist, dass Sie ein Projekt haben, in welchem mehr als ein Geschoss angelegt wurde.

1. Modelltyp Darstellung aller Etagen anlegen

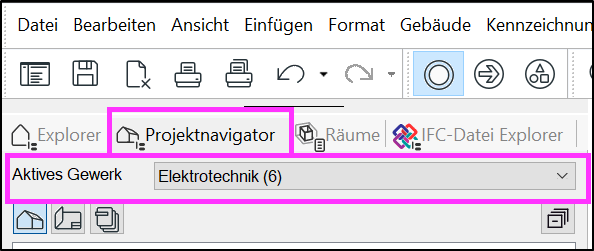

• Aktivieren Sie im Projektnavigator das Gewerk, in welchem Sie den Schnitt über mehrere Etagen erstellen wollen.
  • Im Beispiel Elektrotechnik:

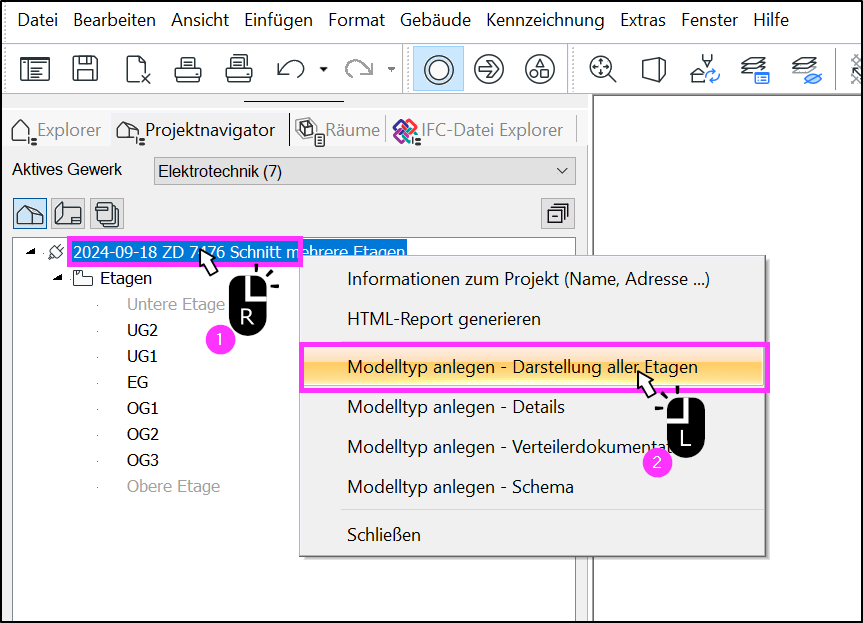

• Klicken Sie mit Rechts auf die oberste Ebene in der Baumstruktur (1).
• Wählen Sie anschließend im Kontextmenü Modelltyp anlegen - Darstellung aller Etagen (2).




• Diese wird daraufhin angelegt und aktiviert.

2. Relevante Modelle einblenden

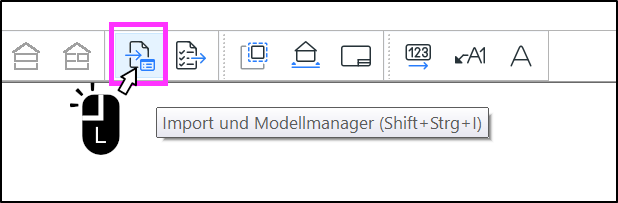

• Öffnen Sie den Import und Modellmanager.

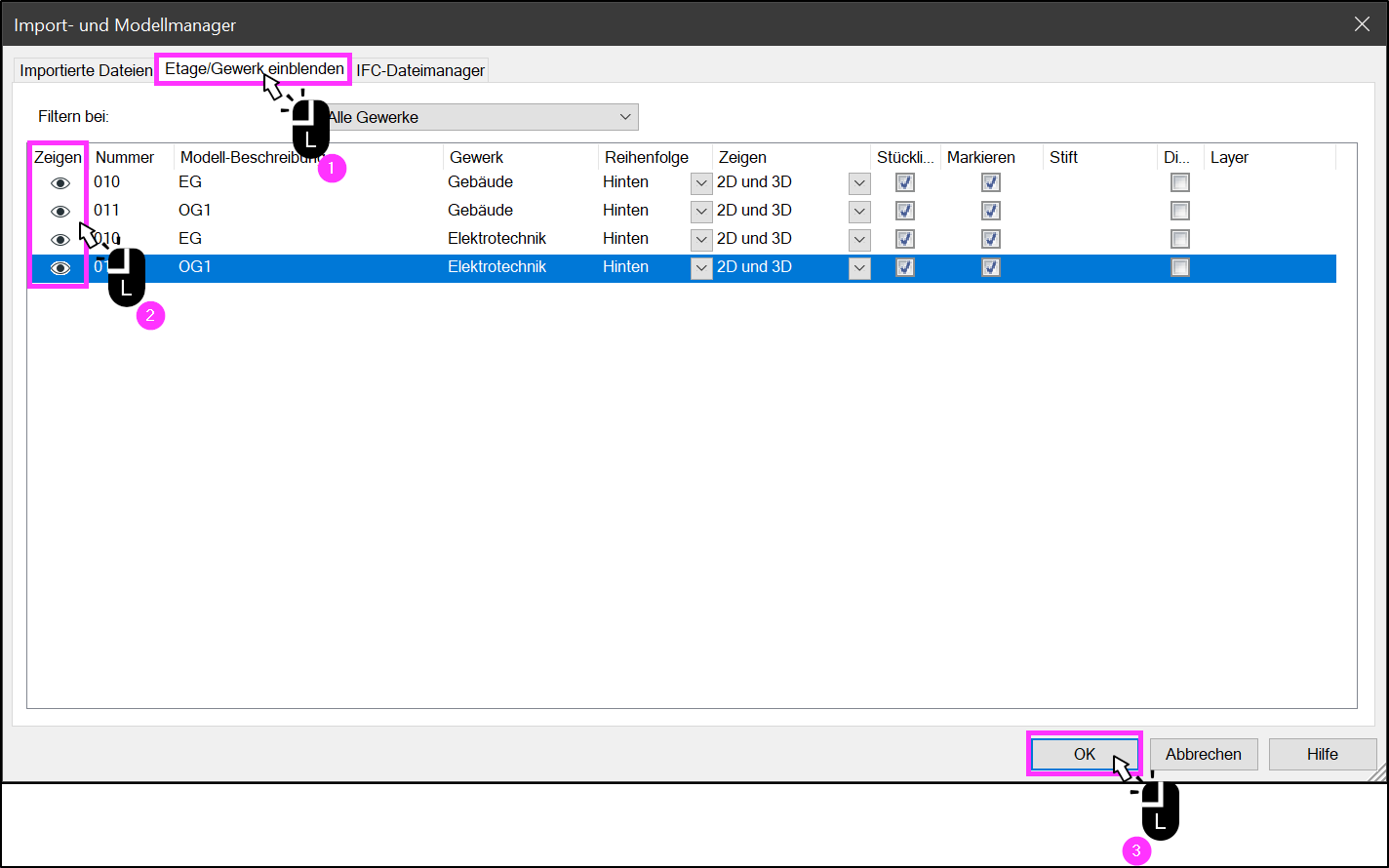

• Wechseln Sie hier in das Register Etage/Gewerk einblenden (1).
• Aktivieren Sie in der Spalte Zeigen jene Modelle, welche in der angezeigt werden sollen (Auge offen, 2)
• Und bestätigen Sie mit OK (3).



3. Schnitt platzieren

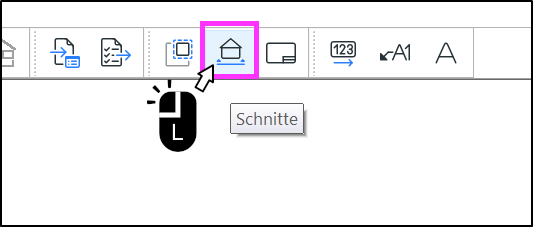

• Wählen Sie das Werkzeug Schnitte.

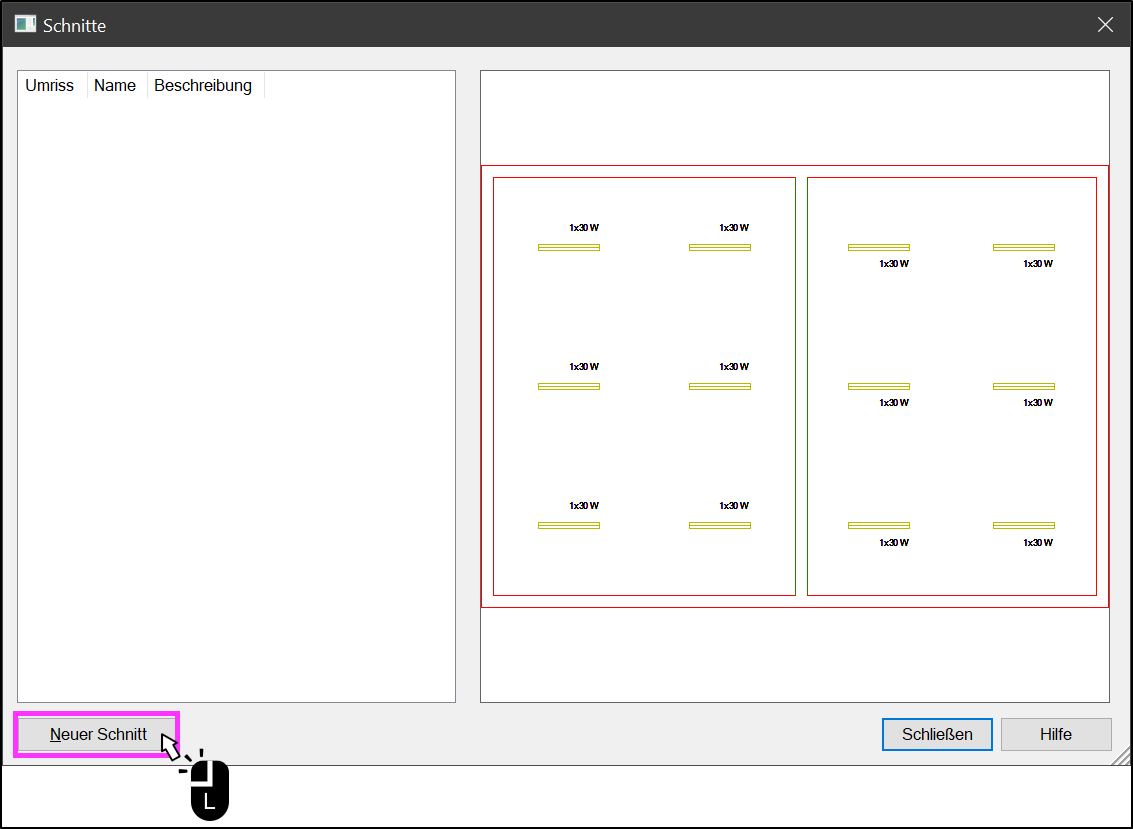

• Klicken Sie auf Neuer Schnitt.




• Und platzieren Sie diesen an der gewünschten Position, in gewünschter Tiefe.

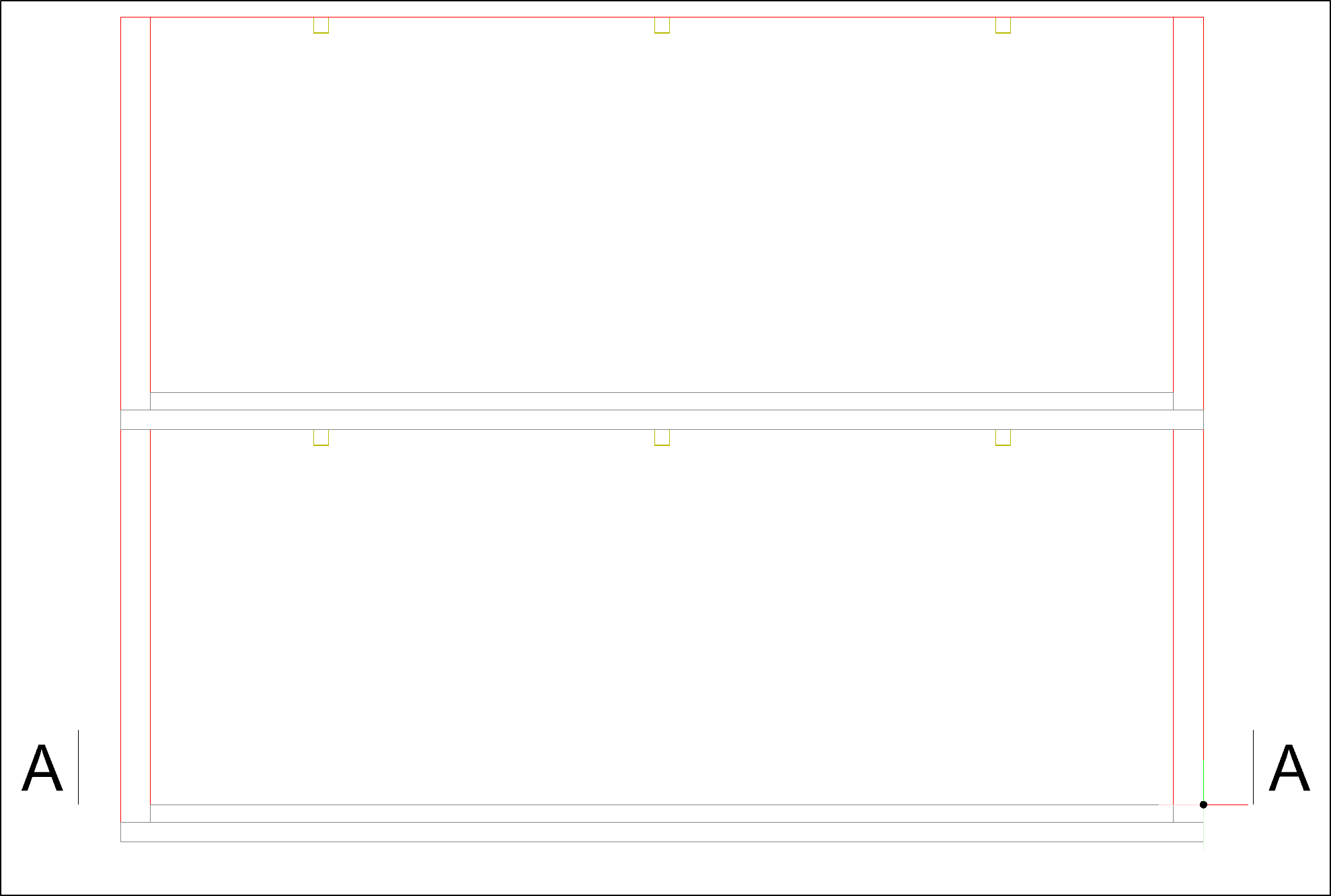

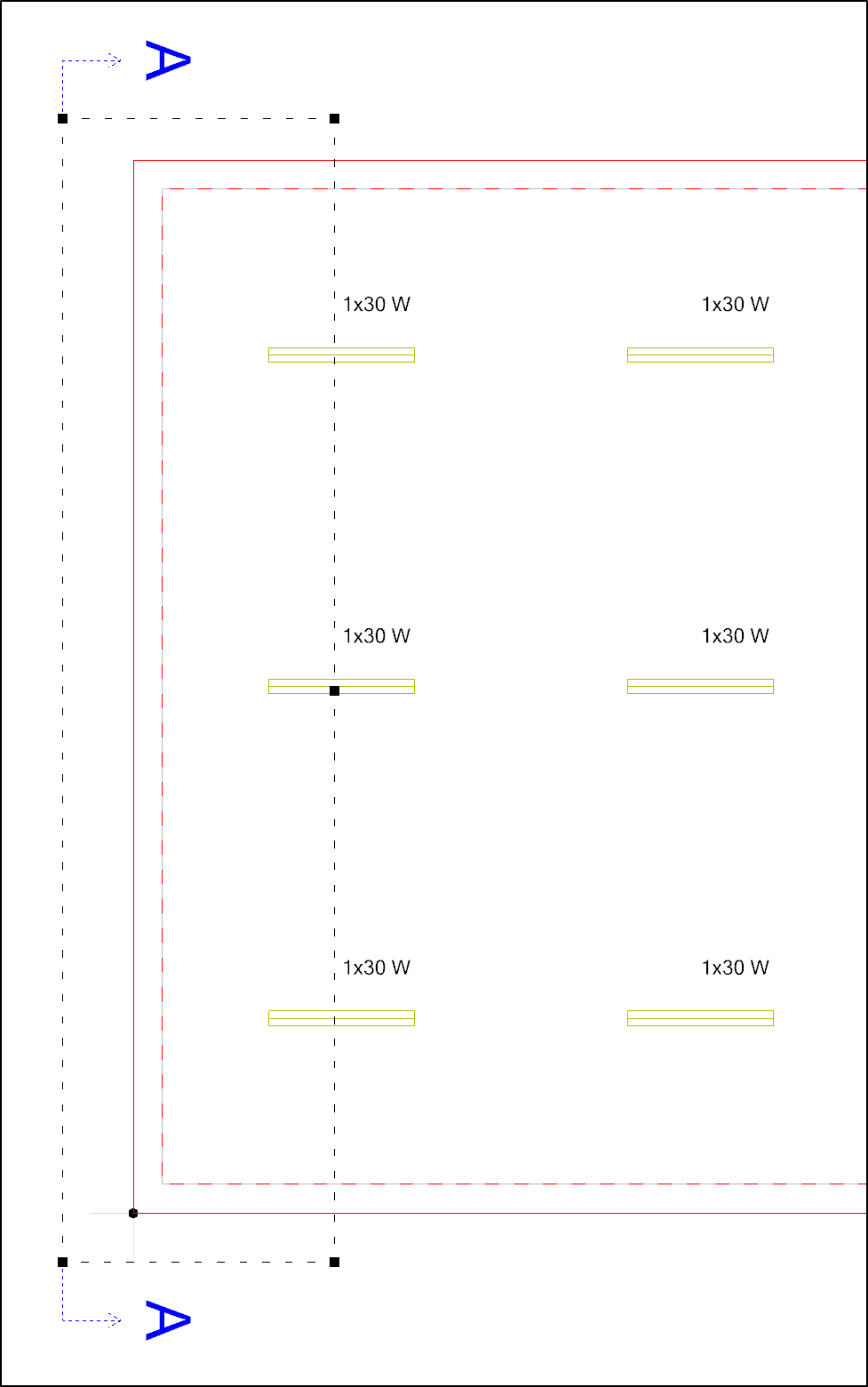

  • Alles im gestrichelten Rechteck wird später in 3D sichtbar sein.



4. Ergebnis

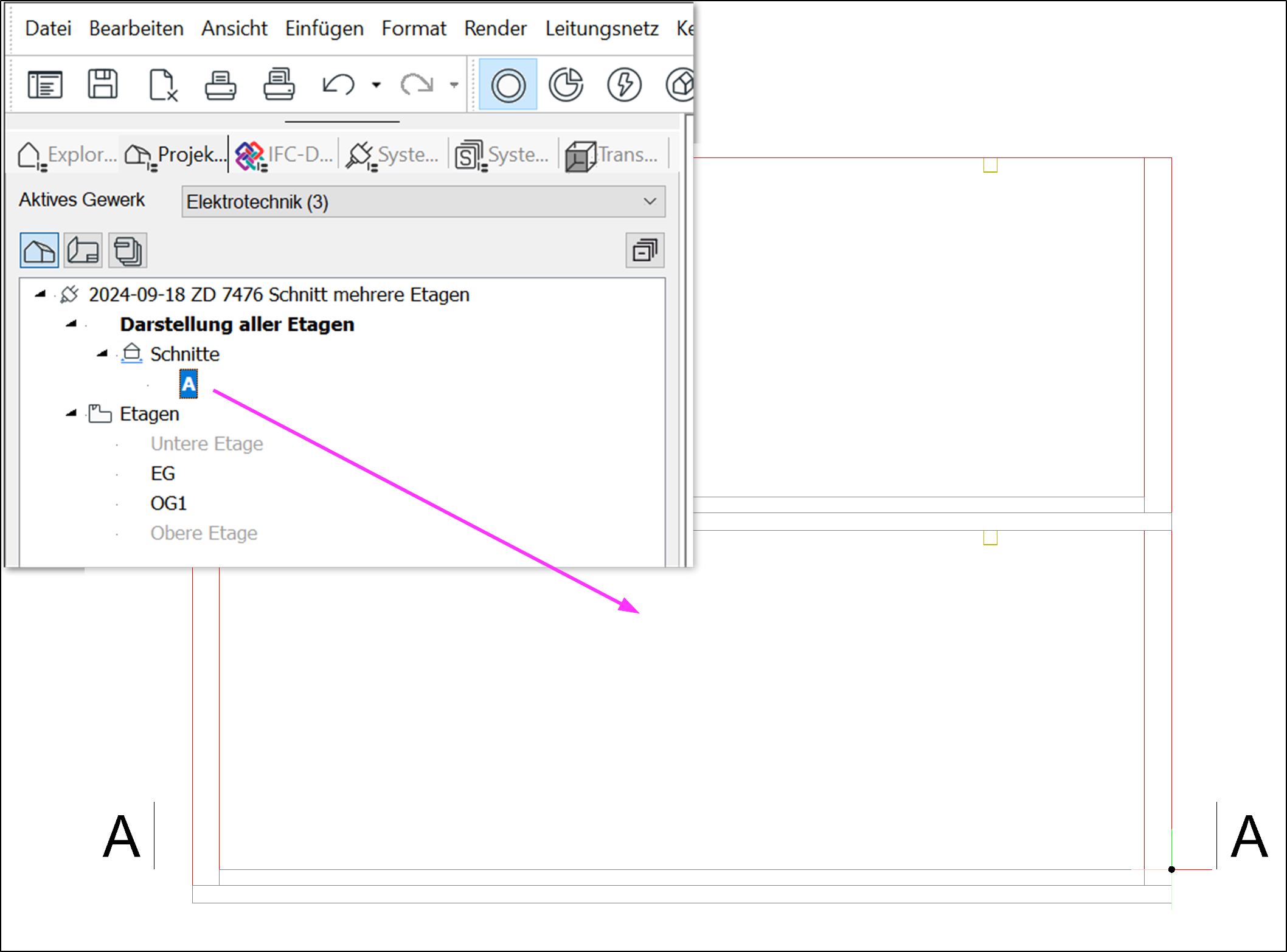

• Wenn Sie den Schnitt nun im Projektnavigator aktivieren, wird Ihnen dieser angezeigt.
