Problembeschreibung:
In diesem Beitrag zeigen wir Ihnen, wie Sie den voreingestellten Wert der Netzimpedanz für Ihr vorgelagertes Netz anpassen können.
Troubleshooting:
1. Kabelberechnung

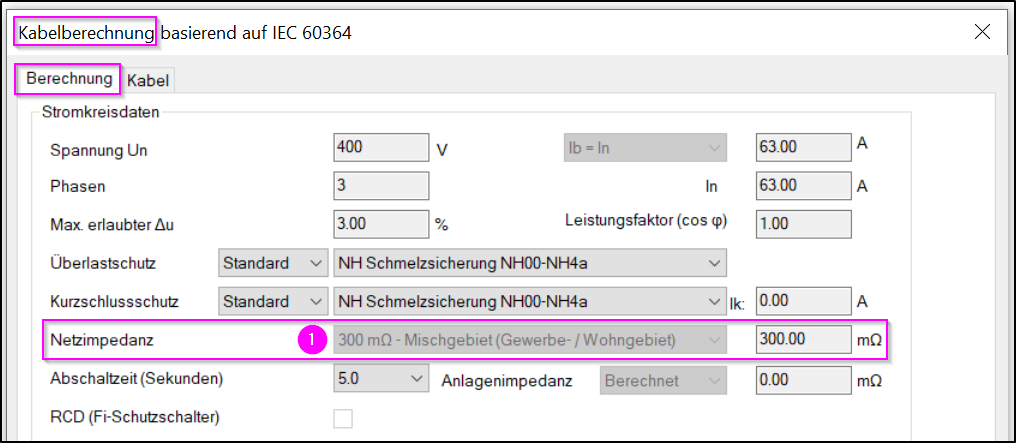

- Zunächst müssen Sie die Netzimpedanz für alle Verteiler, die am Hausanschlusskasten angeschlossen sind, anpassen. Hier sehen Sie den voreingestellten Wert (1) aus der Kabelberechnung:
2. Netzimpedanz im System anpassen

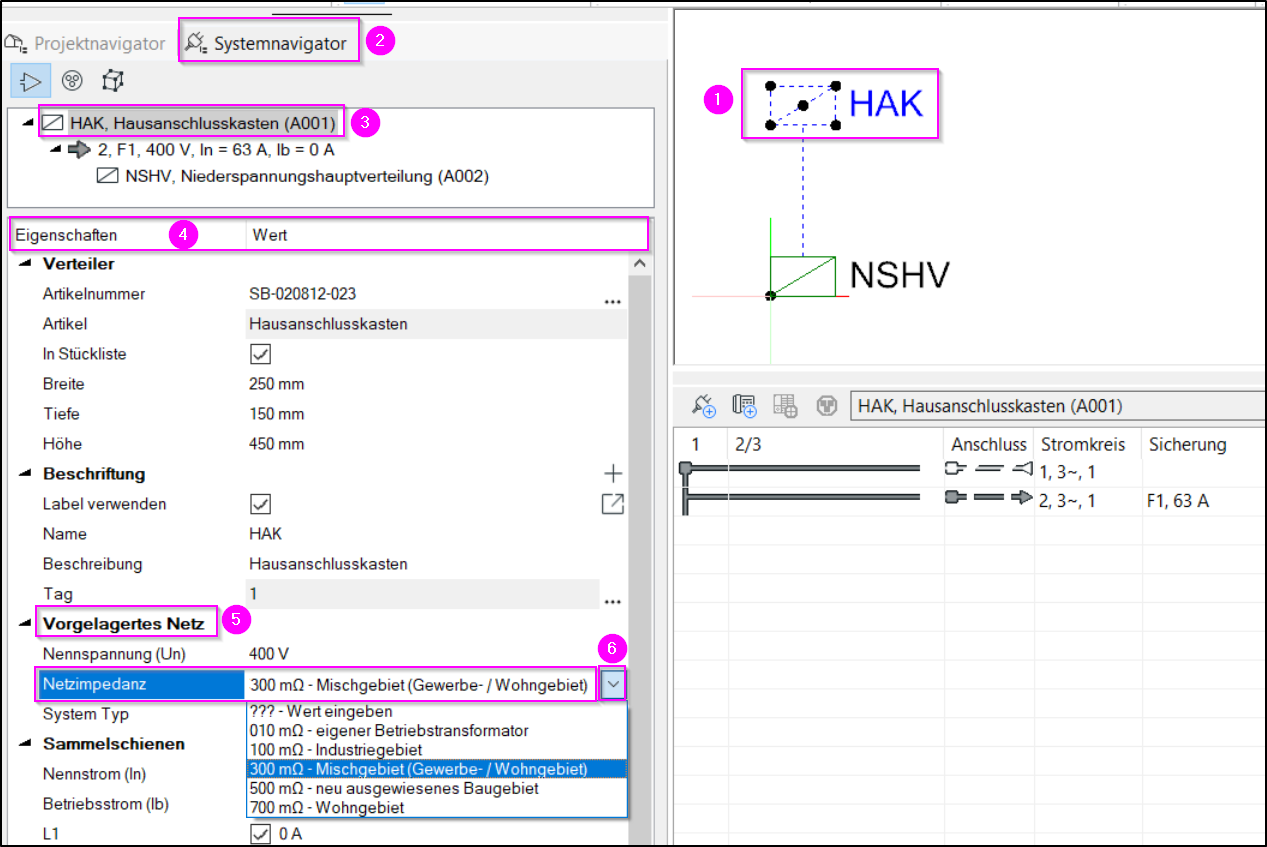

- Öffnen Sie den Systemnavigator (2).
- Klicken Sie auf den ersten Verteiler (1) des Verteilersystems (3) (wenn mehrere Verteiler vorhanden sind).
- Im Eigenschaftenfenster (4) suchen Sie den Bereich "Vorgelagertes Netz" (5).
- Wählen Sie im Dialog "Netzimpedanz" im Dropdown-Menü (6) die Option "Industriegebiet" anstelle von "Mischgebiet".
- Bei der Kabelberechnung ändert sich der Wert von 300 mOhm auf 100 mOhm für einen oder alle Verteiler des Systems.
Wichtiger Hinweis:
Ein häufiger Fehler ist, dass nicht der erste Verteiler des Systems ausgewählt wird. In diesem Fall bleibt das Dropdown-Menü ausgegraut und kann nicht aufgerufen werden. Achten Sie darauf, den richtigen Verteiler auszuwählen!
