Gültig für: DDScad bis V18
Problembeschreibung:
Dieser Artikel erklärt, wie man den Wandabstand für den Beginn eines Verlegesystems im Voraus festlegt. Beispiel: Eine Kabelbahn parallel zur x-Achse an der Innenseite einer Außenwand.
Troubleshooting:
1. Kabelbahn zeichnen
- Wählen Sie in der Werkzeugkiste das Icon Kabelbahn.

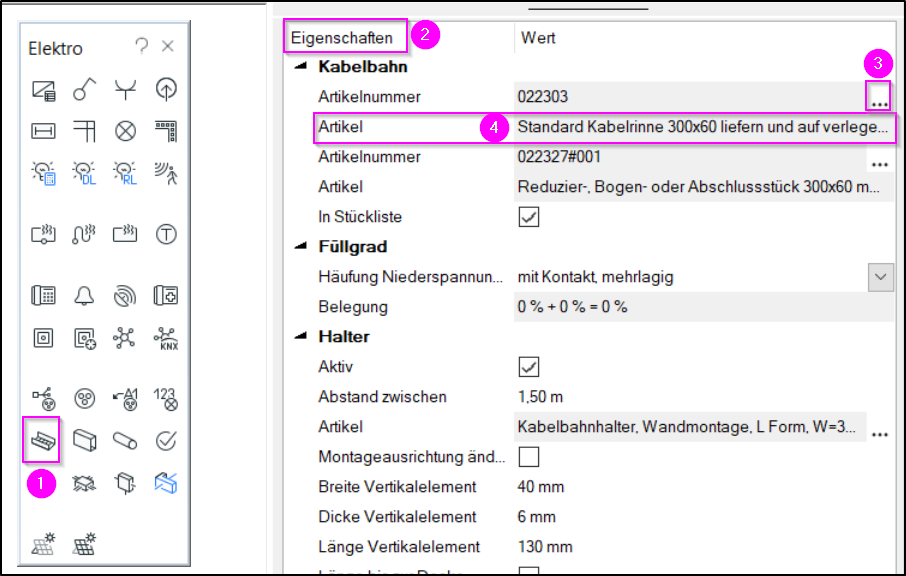

- Im Eigenschaftsfenster wählen Sie beispielsweise eine 300 mm breite Kabelrinne aus.
2. Startpunkt definieren
- Positionieren Sie den Mauszeiger in die Innenecke (1).

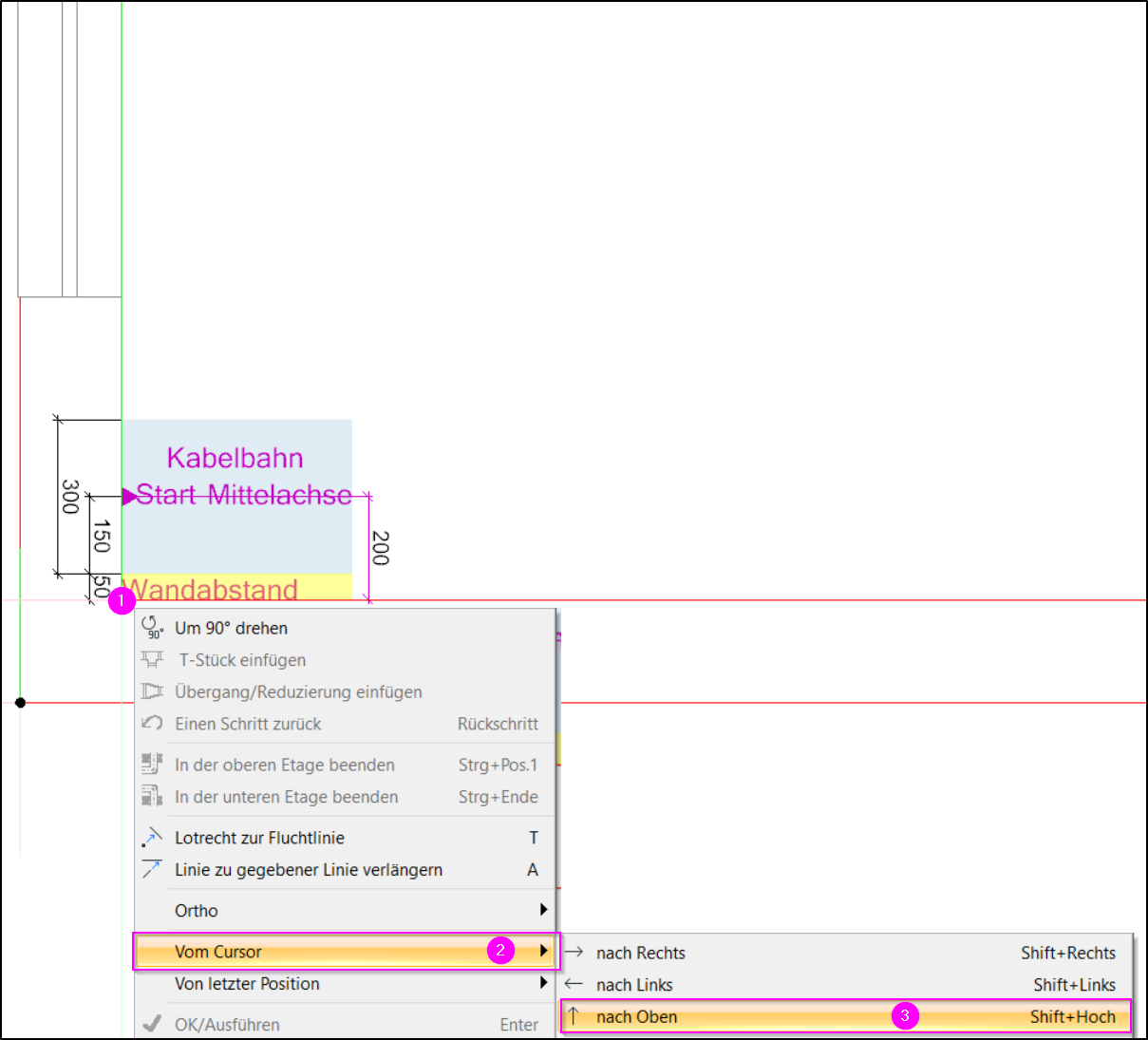

- Rechtsklick und wählen Sie "Vom Cursor (2) > nach Oben" (Shift + Hoch) (3).
3. Gesamtabstand ermitteln

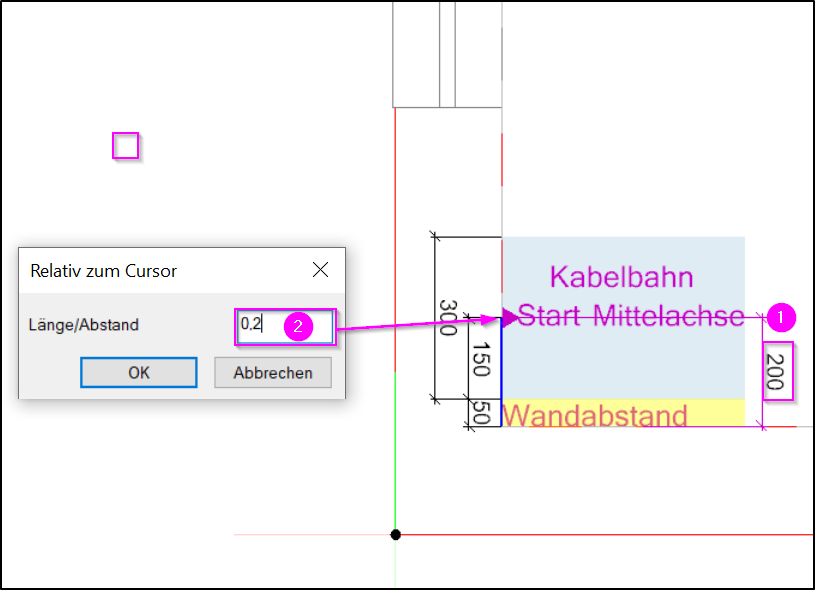

- Geben Sie im Fenster den Abstand (2) der Mittelachse zur Wand ein
- Beispiel: Gewünschter Wandabstand 0,05 m. Bei einer 0,3 m breiten Kabelrinne liegt die Mittelachse bei 0,15 m, was einen Gesamtabstand von 0,2 m ergibt.

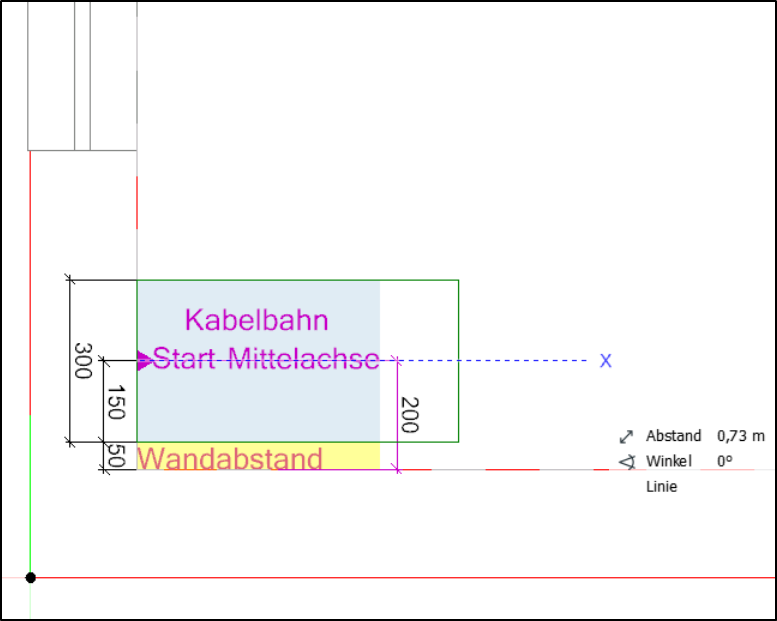

- In der Zeichnung repräsentiert die blaue Linie (1) auf der y-Achse den Gesamtabstand bis zur Mittelachse.
- Kabelrinne parallel an der Innenwand verlegen.
Diese Schritte helfen Ihnen, den Wandabstand für Ihre Kabelbahn korrekt festzulegen.
