Wie kann ich den Wandabstand bei Verlegesystemen vorab festlegen? Ab V19

Problembeschreibung:

Dieser Artikel erklärt, wie Sie den Wandabstand für den Beginn eines Verlegesystems im Voraus festlegen. Beispiel: Eine Kabelbahn parallel zur x-Achse an der Innenseite einer Außenwand.




Troubleshooting:

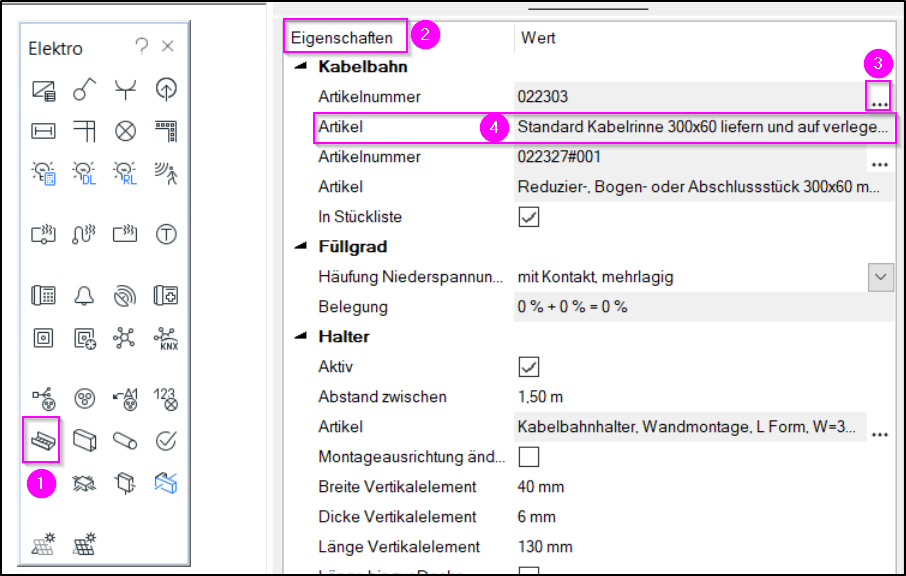

1. Kabelbahn zeichnen

• Wählen Sie in der Werkzeugkiste das Kabelbahn-Icon (1).

• Im Eigenschaftsfenster (2) wählen Sie eine Kabelrinne aus (3, 4).

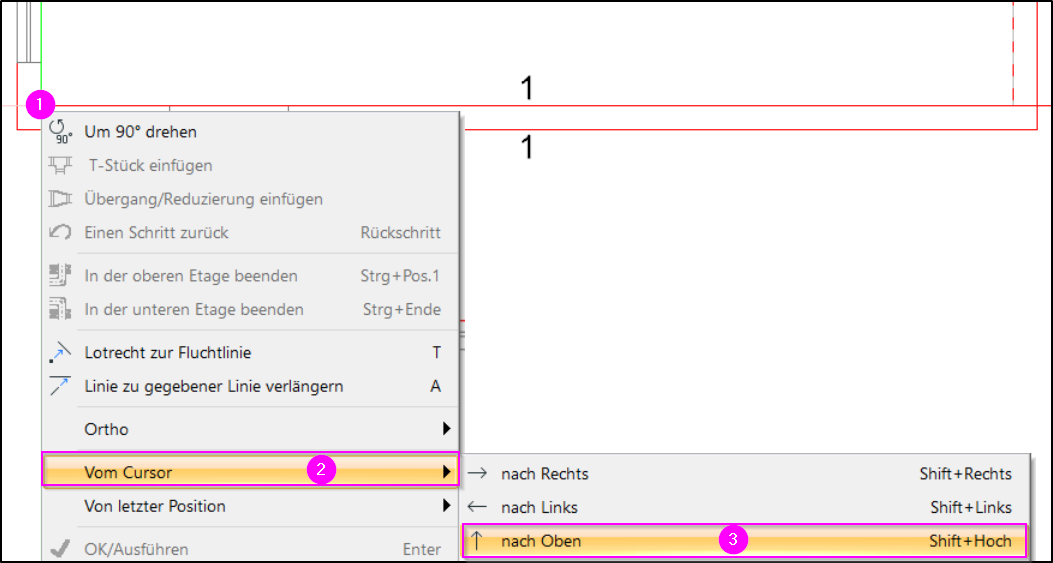

2. Startpunkt definieren

• Positionieren Sie den Mauszeiger in die Innenecke (1).
• Rechtsklick und wählen Sie Vom Cursor > nach Oben (Shift + Hoch).

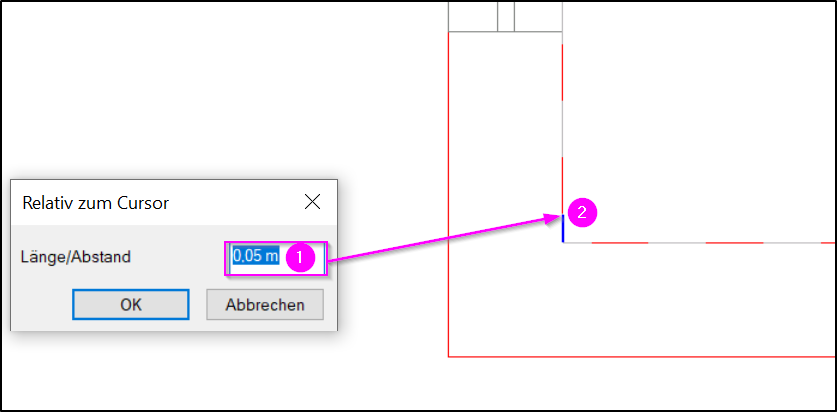

3. Wandabstand definieren

• Geben Sie im Fenster den Abstand (1) zur Wand ein.
• In der Zeichnung repräsentiert die blaue Linie (2) auf der y-Achse den Wandabstand.

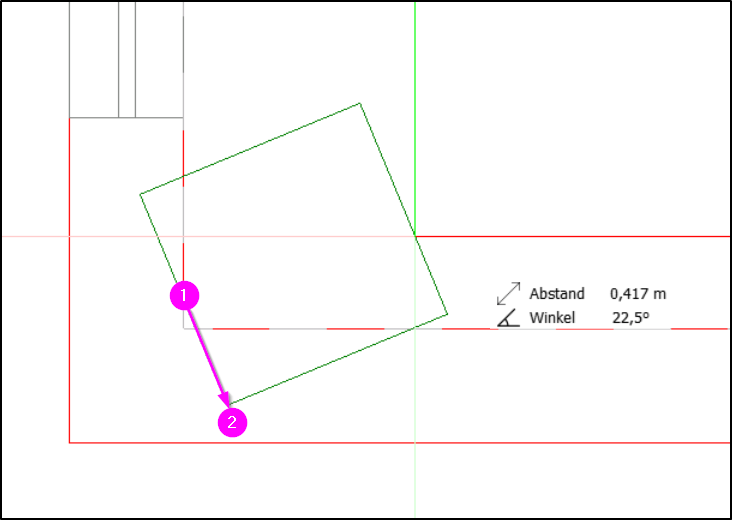

4. Ausrichten

• Betätigen Sie die Leertaste einmal, um die Kabelrinne von der Mittelachse (1) zur rechten Außenseite (2) auszurichten.

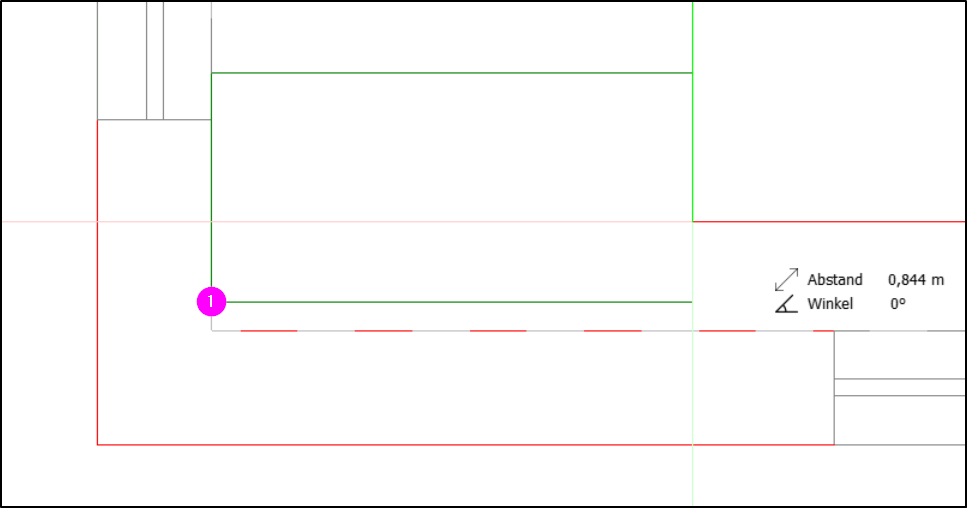

5. Zeichnen

• Führen Sie den Verlauf der Kabelrinne parallel und mit einem Abstand (1) zur Wand weiter.
